内能的利用
第十四章

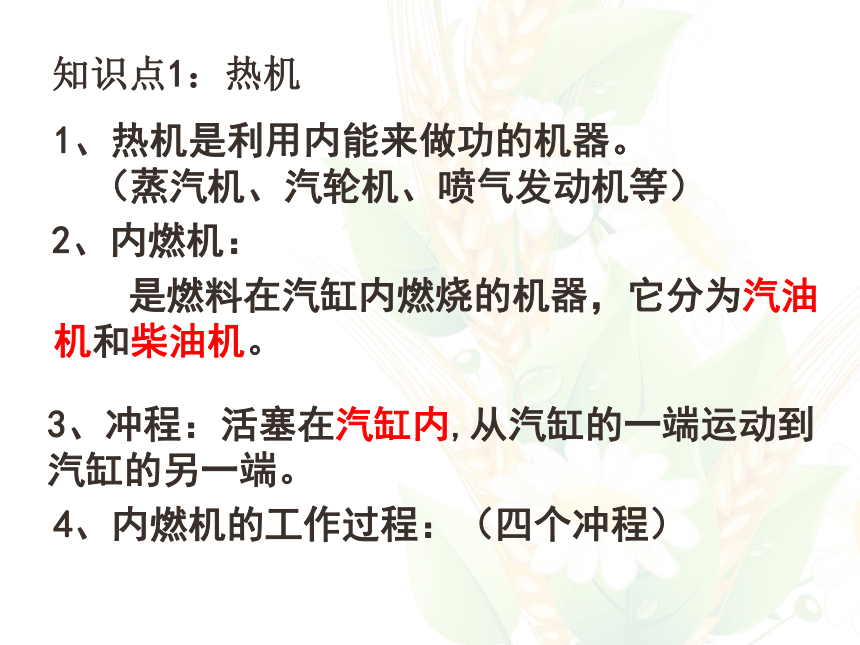

知识点1：热机
1、热机是利用内能来做功的机器。
（蒸汽机、汽轮机、喷气发动机等）
2、内燃机：
是燃料在汽缸内燃烧的机器，它分为汽油机和柴油机。
3、冲程：活塞在汽缸内,从汽缸的一端运动到汽缸的另一端。
4、内燃机的工作过程：（四个冲程）

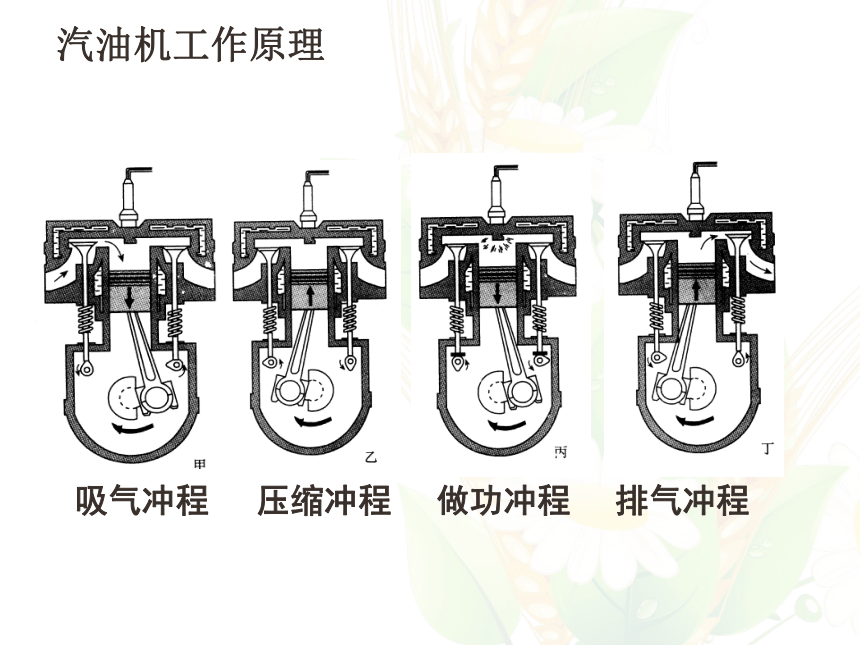

汽油机工作原理
吸气冲程
压缩冲程
做功冲程
排气冲程

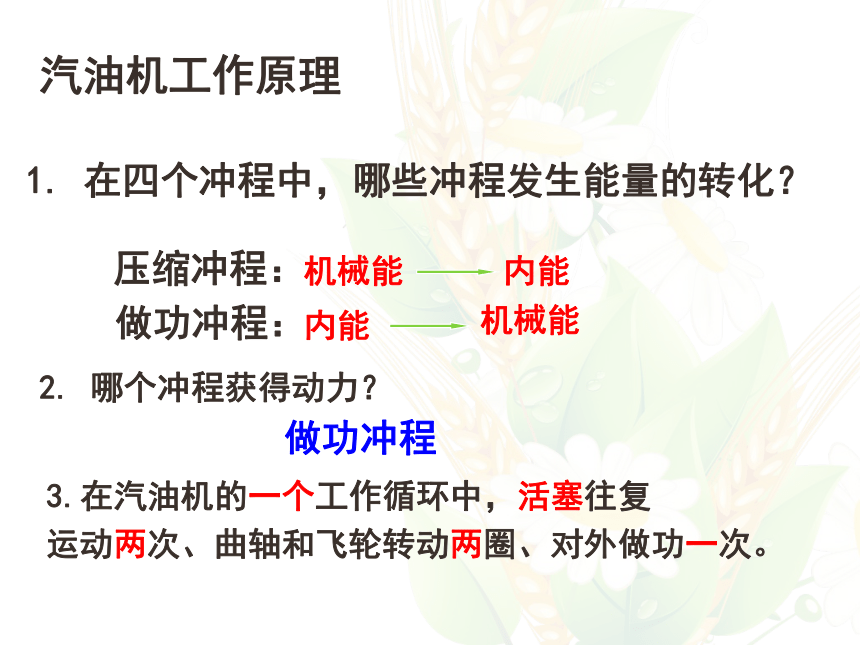

汽油机工作原理
1. 在四个冲程中，哪些冲程发生能量的转化？
压缩冲程：
机械能
内能
做功冲程：
机械能
内能
2. 哪个冲程获得动力？
做功冲程
3.在汽油机的一个工作循环中，活塞往复
运动两次、曲轴和飞轮转动两圈、对外做功一次。

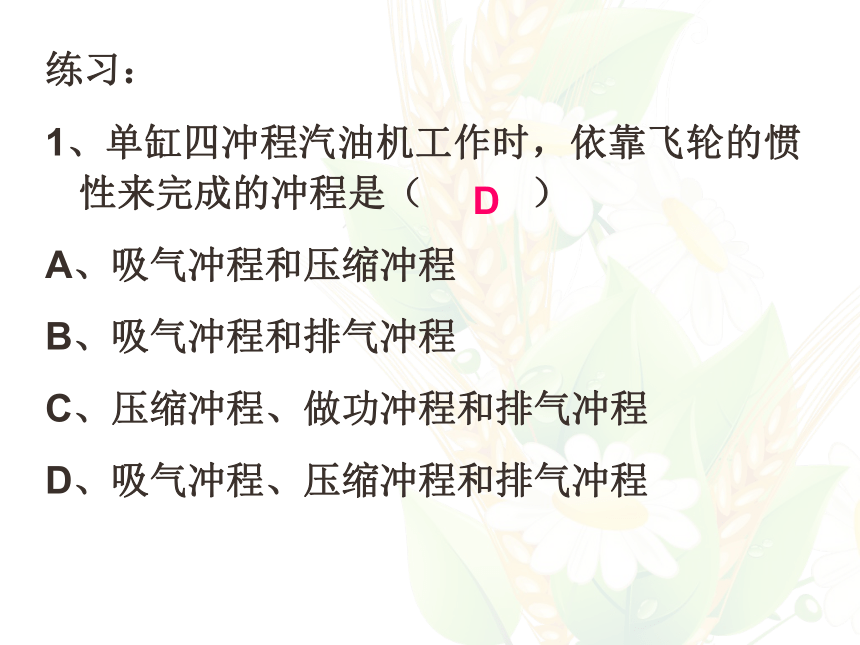

练习：
1、单缸四冲程汽油机工作时，依靠飞轮的惯性来完成的冲程是（ ）
A、吸气冲程和压缩冲程
B、吸气冲程和排气冲程
C、压缩冲程、做功冲程和排气冲程
D、吸气冲程、压缩冲程和排气冲程
D

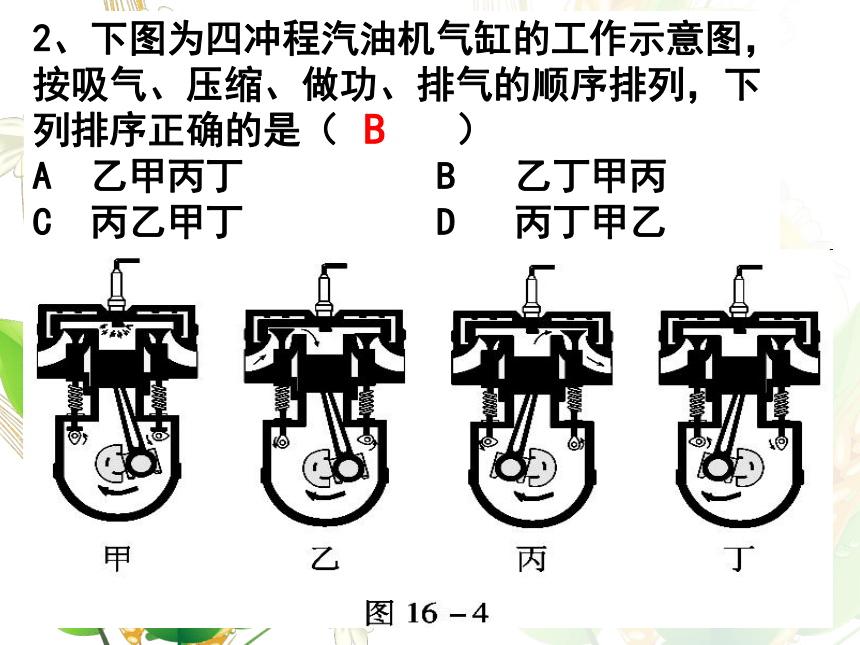

2、下图为四冲程汽油机气缸的工作示意图，按吸气、压缩、做功、排气的顺序排列，下列排序正确的是（ ）
A 乙甲丙丁 B 乙丁甲丙
C 丙乙甲丁 D 丙丁甲乙
B

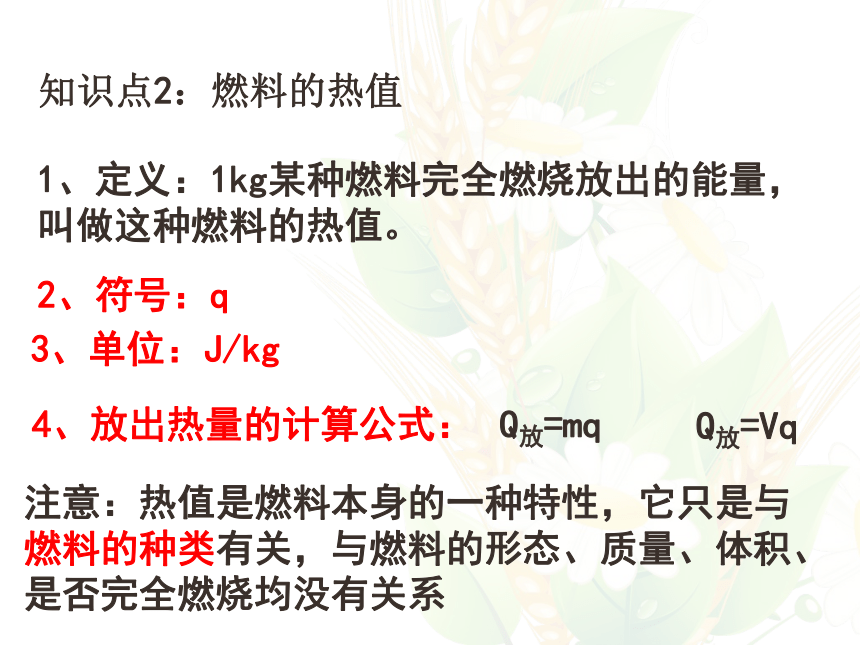

知识点2：燃料的热值
1、定义：1kg某种燃料完全燃烧放出的能量，
叫做这种燃料的热值。
2、符号：q
3、单位：J/kg
4、放出热量的计算公式：
Q放=mq
注意：热值是燃料本身的一种特性，它只是与
燃料的种类有关，与燃料的形态、质量、体积、
是否完全燃烧均没有关系
Q放=Vq
练习：

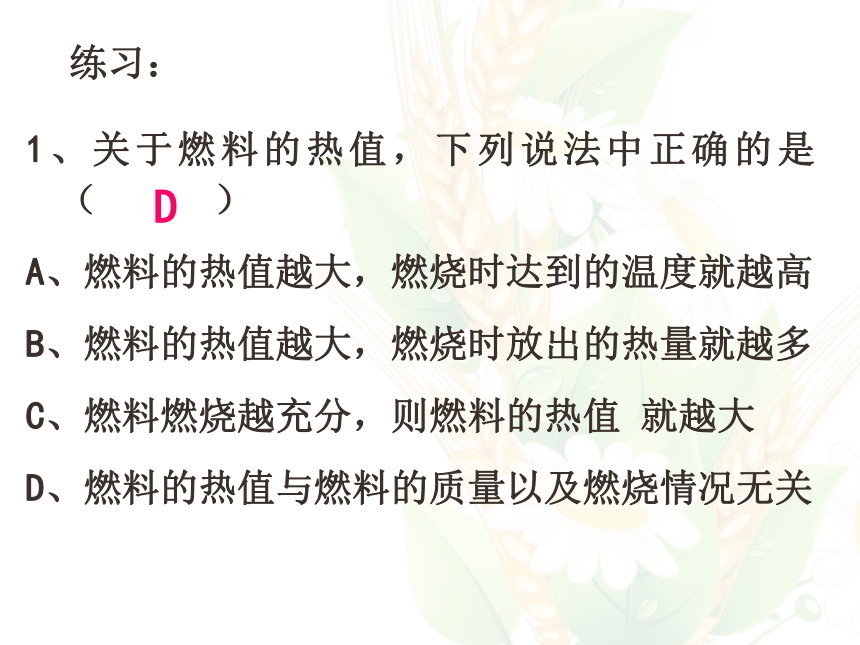

1、关于燃料的热值，下列说法中正确的是（ ）
A、燃料的热值越大，燃烧时达到的温度就越高
B、燃料的热值越大，燃烧时放出的热量就越多
C、燃料燃烧越充分，则燃料的热值 就越大
D、燃料的热值与燃料的质量以及燃烧情况无关
D

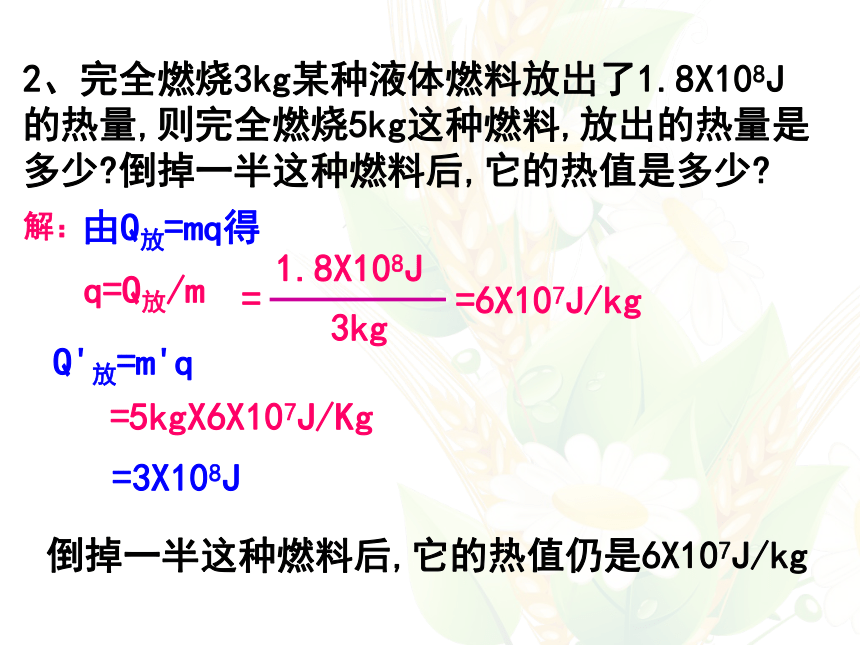

2、完全燃烧3kg某种液体燃料放出了1.8X108J
的热量,则完全燃烧5kg这种燃料,放出的热量是
多少 倒掉一半这种燃料后,它的热值是多少
=3X108J
=6X107J/kg
Q'放=m'q
=5kgX6X107J/Kg
q=Q放/m
1.8X108J
=
3kg
解：
由Q放=mq得
倒掉一半这种燃料后,它的热值仍是6X107J/kg

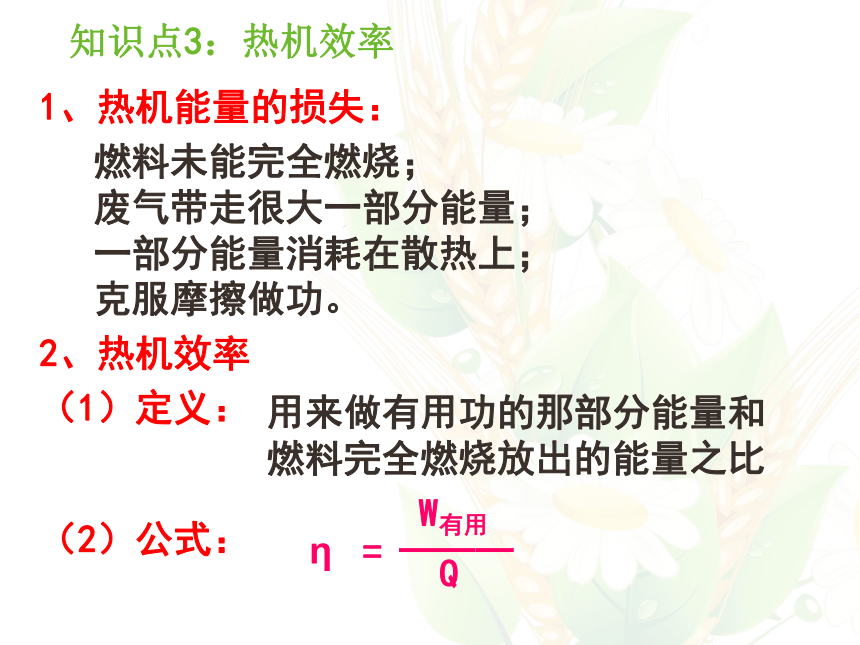

知识点3：热机效率
1、热机能量的损失：
燃料未能完全燃烧；
废气带走很大一部分能量；
一部分能量消耗在散热上；
克服摩擦做功。
2、热机效率
（1）定义：
用来做有用功的那部分能量和燃料完全燃烧放出的能量之比
（2）公式：
η
=
———
W有用
Q

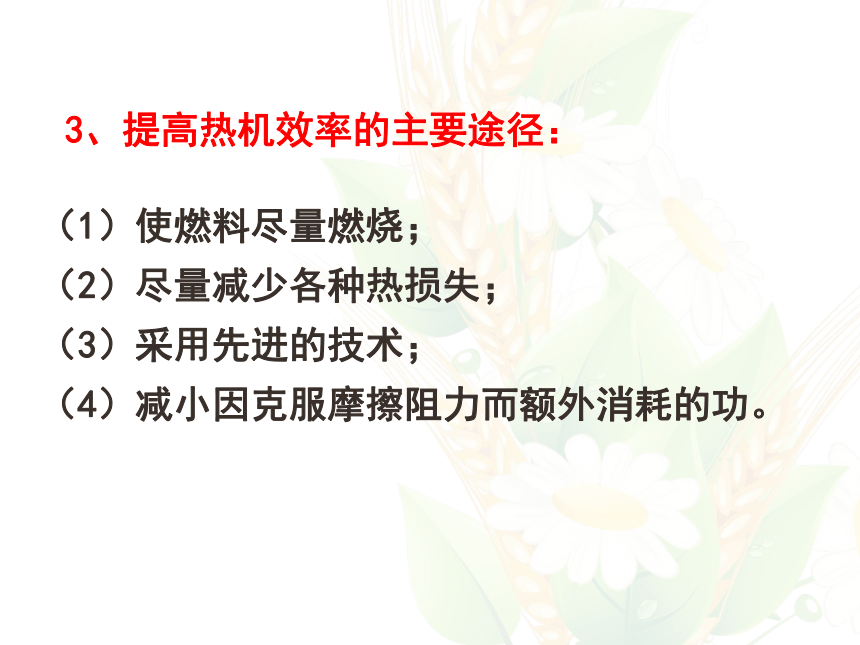

3、提高热机效率的主要途径：
（1）使燃料尽量燃烧；
（2）尽量减少各种热损失；
（3）采用先进的技术；
（4）减小因克服摩擦阻力而额外消耗的功。

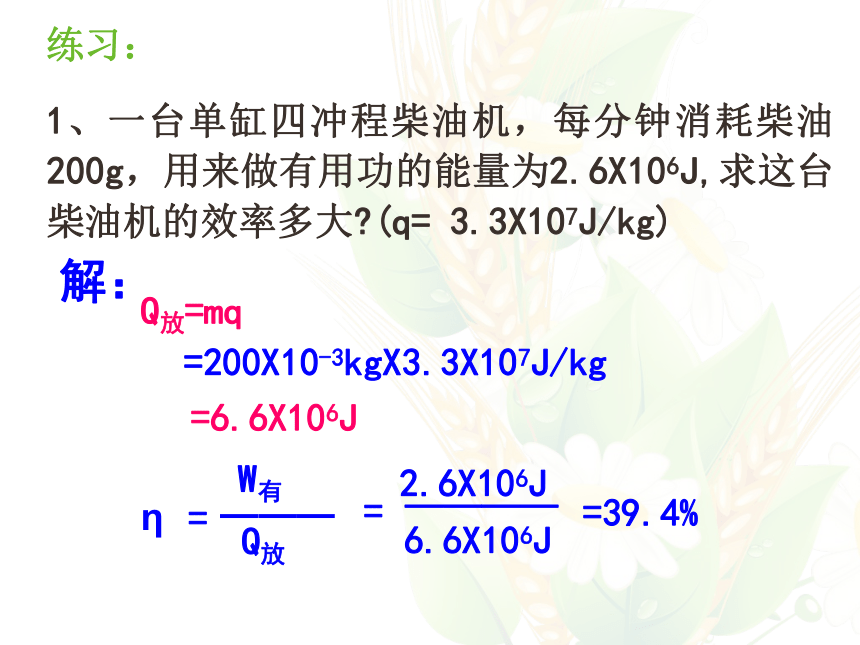

练习：
1、一台单缸四冲程柴油机，每分钟消耗柴油200g，用来做有用功的能量为2.6X106J,求这台柴油机的效率多大 (q= 3.3X107J/kg)
=39.4%
=6.6X106J
Q放=mq
=200X10-3kgX3.3X107J/kg
η
=
———
W有
Q放
=
————
2.6X106J
6.6X106J
解：
知识点4:能量守恒定律
1、能的转化和转移：
不同形式的能量可以相互转化，能的形式
发生了变化。
能的转移，是同种形式的能量发生转移
2、能量守恒定律：
能量既不会凭空消灭，也不会凭空产生，它只会从一种形式转化为其他形式，或者从一个物体转移到另一个物体，而在转化和转移的过程中，能量的总量保持不变。
知识纵横——热机
汽缸
汽油机
柴油机
吸气
压缩
做功
排气
惯性
做功
内能
机械能
机械能
内能
知识纵横
完全
焦耳每千克
1 kg
1 m3
有用功
燃烧
热量损失
润滑
摩擦
能量
知识纵横
知识纵横——能量的转化和守恒
转化
转移
转移
转化
转化
转移
不变
[说明] (1)能量的转化和守恒定律是自然界最普遍的、最重
要的定律之一。
(2)能量的转化和转移都是有方向性的。
1．单缸四冲程内燃机有_____机和_____机，它的一个工作循环由_______、_________、________、_________四个冲程组成；一个工作循环中，活塞要来回______次，曲轴要转动________周。
汽油
柴油
吸气
压缩
做功
排气
两
两
练习题
2．在内燃机工作的四个冲程中，只有__________冲程燃气对外做功，完成_______能转化为_______能
做功
机械
内
3.某单缸四冲程汽油机的转速是600 R/min,则下列说法正确的是 [ ]
A．1 min内燃机对外做了600次功
B．1 s内完成了10个工作循环
C．燃气做一次功的时间间隔是0.2 s
D．1 s内活塞共来回20次
C
4.把一瓶柴油倒去一半，则剩下的柴油 （ ）
A. 比热容和热值均变为原来的一半
B．比热容变为原来的一半，热值不变
C．热值变为原来的一半，比热容不变
D．比热容和热值均不变
D
5. 下列过程中，将内能转化为机械能的是（ ）
A.汽油机的压缩冲程
B.水蒸气顶起水壶盖的过程
C.小孩沿滑梯下滑的过程
D.流星在大气层中穿行的过程
B
6. 用酒精灯给试管加热，如图所示，试管口软木塞冲出的过程中，下列说法正确的是（ ）
A．水蒸气对软木塞做功，水蒸气内能增大
B．水蒸气的内能转化为软木塞的机械能
C．能量的转化与热机压缩冲程能量转化相同
D．试管口的“白气”是水蒸气汽化形成的
B
7. 关于能量的转化和转移，下列说法不正确的是（ ）
A.植物进行光合作用是光能转化为内能
B.热传递是高温物体将内能转移到低温物体
C.发电机发电是机械能转化为电能
D.电池充电是电能转化为化学能
A
8、下列关于能量守恒定律说法正确的是（B）
A、内燃机的做功冲程机械能转化为内能
B、陨石坠入地球大气层时，机械能转化为内能，成为流星
C、跳绳时，下落过程中动能转化为重力势能
D、跳伞运动员在空中匀速下落时机械能的总量保持不变
9. 在学习了内能及能量的转化和守恒后，同学们交流了以下想法，你认为其中不正确的是（ ）
A．做功可以改变物体的内能
B．热传递改变物体内能是不同形式的能量的相互转化
C．在一定条件下各种形式的能量都可以相互转化
D．能量在转移和转化的过程中总会有损耗，但能量的总量总保持不变
B
二.填空题
10.一台单缸四冲程柴油机，飞轮转速为3600转/分，该柴油机在1s钟活塞完成 个冲程，曲轴转动周，对外做功 次。若其效率为40%，消耗5kg的柴油转化成的机械能是 J。(q柴油=4.3×107J/kg)
120
30
4.3×107
11. 现代社会中汽车是一种重要的交通工具，很多汽车使用的发动机是四冲程汽油机，在它工作的过程中，________冲程将内能转化为机械能，将机械能转化为内能的是 冲程。
做功
压缩
12.汽油机和柴油机在构造上的主要区别是：汽油机有 ，而柴油机有 。
火花塞
喷油嘴
13.如下图所示，在试管中装些水，用橡皮塞塞住，加热使水沸腾后，水蒸气把橡皮塞冲出的过程中是 能转化为 能。图中情境与四冲程汽油机工作过程中的 冲程能量转化情况相同。单缸四冲程汽油机工作时，有些冲程是辅助冲程，要靠安装在曲轴上的飞轮的 来完成，只有一个冲程不是这样，
这个冲程是 。
内
机械
做功
惯性
做功冲程
14. 观察现象，回答问题：先在一个配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，然后迅速压下活塞，你观察到的现象是 ；对这一现象的解释是，活塞压缩玻璃筒内的空气，对筒内空气 ，使空气的 增加，温度升高，达到乙醚 。
这个过程的实质就是内燃机
的 冲程。
棉花燃烧起来
做功
内能
着火点
压缩
