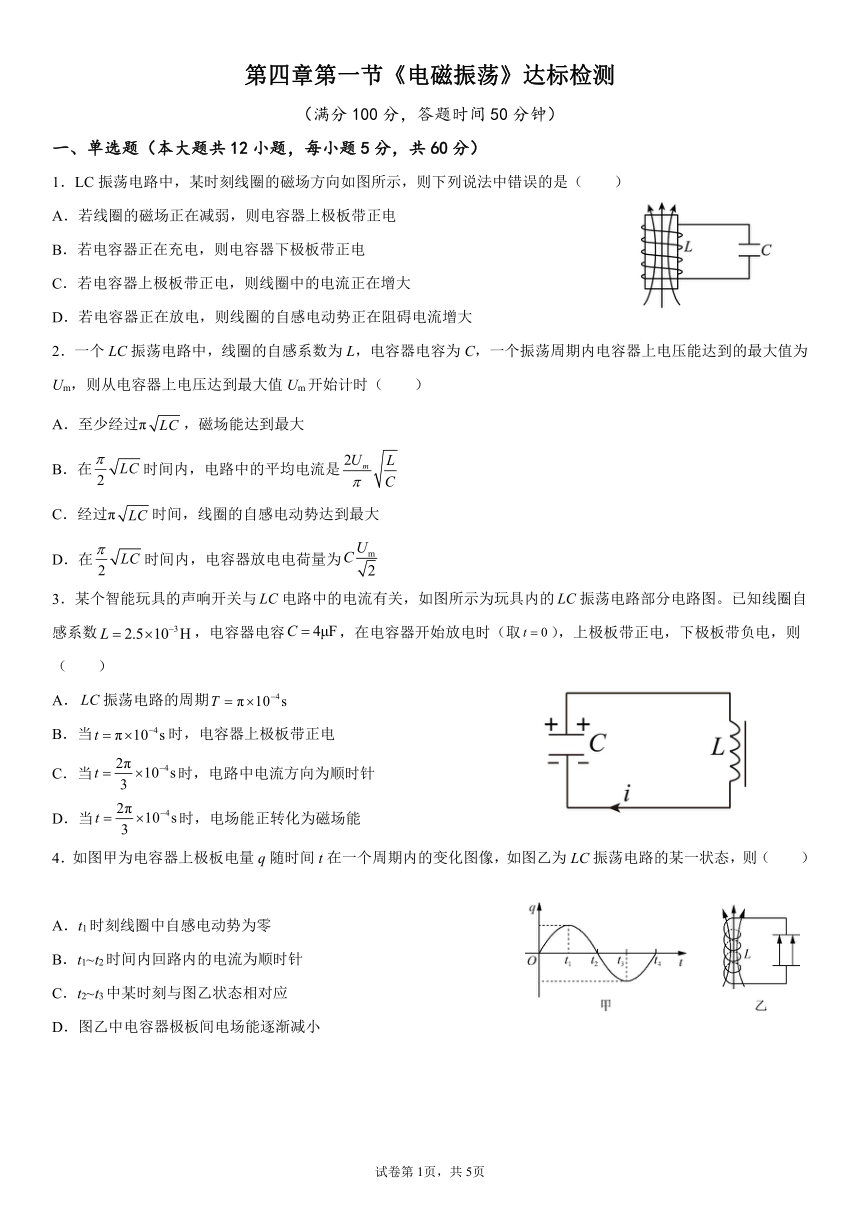

第四章第一节《电磁振荡》达标检测
（满分100分，答题时间50分钟）
一、单选题（本大题共12小题，每小题5分，共60分）
1．LC振荡电路中，某时刻线圈的磁场方向如图所示，则下列说法中错误的是（ ）
A．若线圈的磁场正在减弱，则电容器上极板带正电
B．若电容器正在充电，则电容器下极板带正电
C．若电容器上极板带正电，则线圈中的电流正在增大
D．若电容器正在放电，则线圈的自感电动势正在阻碍电流增大
2．一个LC振荡电路中，线圈的自感系数为L，电容器电容为C，一个振荡周期内电容器上电压能达到的最大值为Um，则从电容器上电压达到最大值Um开始计时（ ）
A．至少经过π，磁场能达到最大
B．在时间内，电路中的平均电流是
C．经过π时间，线圈的自感电动势达到最大
D．在时间内，电容器放电电荷量为
3．某个智能玩具的声响开关与电路中的电流有关，如图所示为玩具内的振荡电路部分电路图。已知线圈自感系数，电容器电容，在电容器开始放电时（取），上极板带正电，下极板带负电，则（ ）
A．振荡电路的周期
B．当时，电容器上极板带正电
C．当时，电路中电流方向为顺时针
D．当时，电场能正转化为磁场能
4．如图甲为电容器上极板电量q随时间t在一个周期内的变化图像，如图乙为LC振荡电路的某一状态，则（ ）
A．t1时刻线圈中自感电动势为零
B．t1~t2时间内回路内的电流为顺时针
C．t2~t3中某时刻与图乙状态相对应
D．图乙中电容器极板间电场能逐渐减小

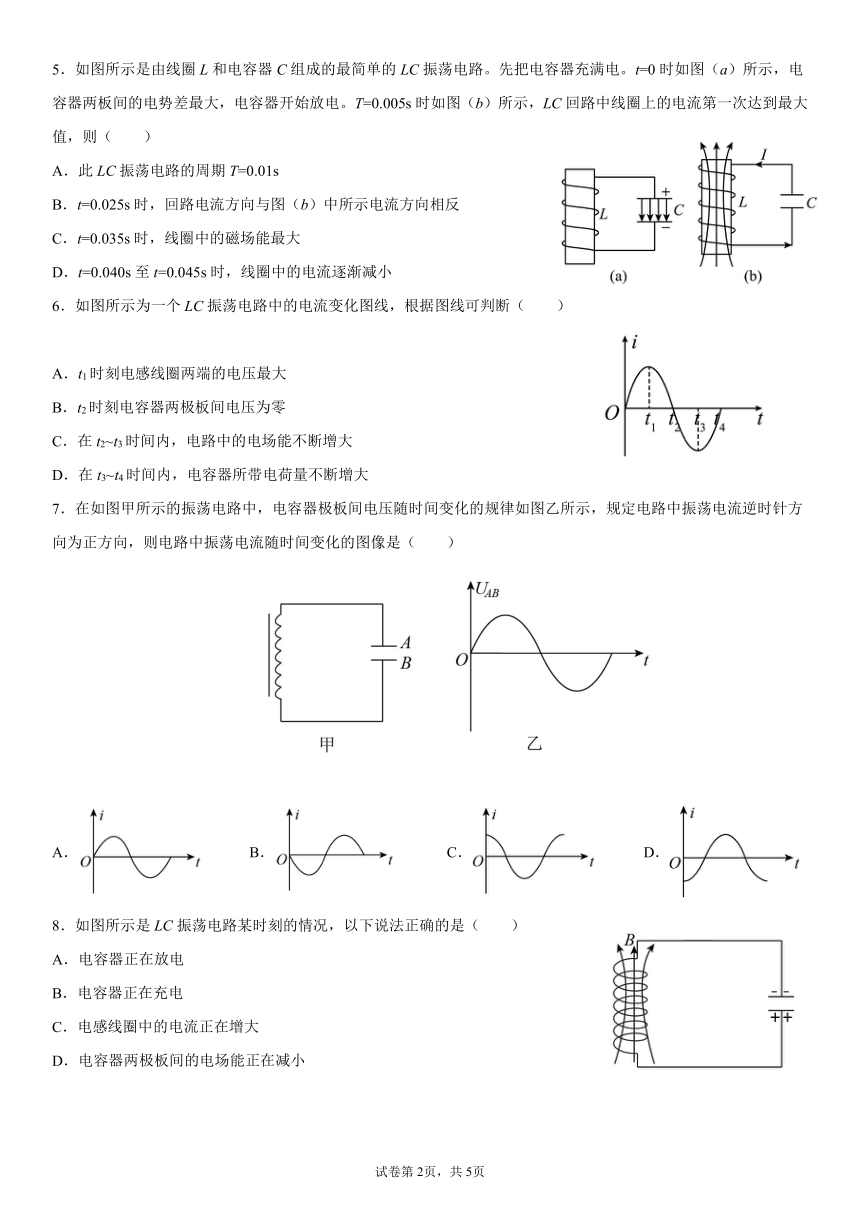

5．如图所示是由线圈L和电容器C组成的最简单的LC振荡电路。先把电容器充满电。t=0时如图（a）所示，电容器两板间的电势差最大，电容器开始放电。T=0.005s时如图（b）所示，LC回路中线圈上的电流第一次达到最大值，则（ ）
A．此LC振荡电路的周期T=0.01s
B．t=0.025s时，回路电流方向与图（b）中所示电流方向相反
C．t=0.035s时，线圈中的磁场能最大
D．t=0.040s至t=0.045s时，线圈中的电流逐渐减小
6．如图所示为一个LC振荡电路中的电流变化图线，根据图线可判断（ ）
A．t1时刻电感线圈两端的电压最大
B．t2时刻电容器两极板间电压为零
C．在t2~t3时间内，电路中的电场能不断增大
D．在t3~t4时间内，电容器所带电荷量不断增大
7．在如图甲所示的振荡电路中，电容器极板间电压随时间变化的规律如图乙所示，规定电路中振荡电流逆时针方向为正方向，则电路中振荡电流随时间变化的图像是（ ）
A． B． C． D．
8．如图所示是LC振荡电路某时刻的情况，以下说法正确的是（ ）
A．电容器正在放电
B．电容器正在充电
C．电感线圈中的电流正在增大
D．电容器两极板间的电场能正在减小

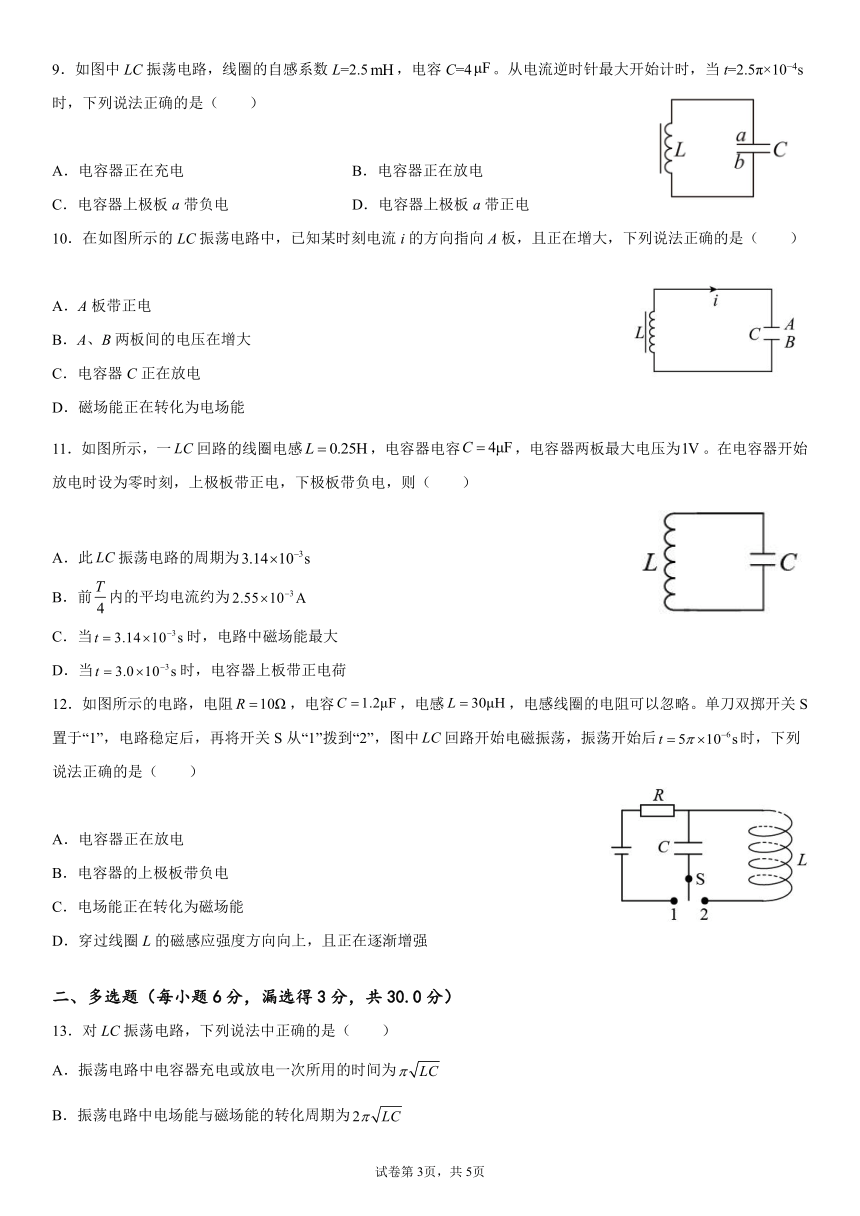

9．如图中LC振荡电路，线圈的自感系数L=2.5，电容C=4。从电流逆时针最大开始计时，当t=2.5π×10 4s时，下列说法正确的是（ ）
A．电容器正在充电 B．电容器正在放电
C．电容器上极板a带负电 D．电容器上极板a带正电
10．在如图所示的LC振荡电路中，已知某时刻电流i的方向指向A板，且正在增大，下列说法正确的是（ ）
A．A板带正电
B．A、B两板间的电压在增大
C．电容器C正在放电
D．磁场能正在转化为电场能
11．如图所示，一回路的线圈电感，电容器电容，电容器两板最大电压为。在电容器开始放电时设为零时刻，上极板带正电，下极板带负电，则（ ）
A．此振荡电路的周期为
B．前内的平均电流约为
C．当时，电路中磁场能最大
D．当时，电容器上板带正电荷
12．如图所示的电路，电阻，电容，电感，电感线圈的电阻可以忽略。单刀双掷开关S置于“1”，电路稳定后，再将开关S从“1”拨到“2”，图中回路开始电磁振荡，振荡开始后时，下列说法正确的是（ ）
A．电容器正在放电
B．电容器的上极板带负电
C．电场能正在转化为磁场能
D．穿过线圈L的磁感应强度方向向上，且正在逐渐增强
多选题（每小题6分，漏选得3分，共30.0分）
13．对LC振荡电路，下列说法中正确的是（ ）
A．振荡电路中电容器充电或放电一次所用的时间为
B．振荡电路中电场能与磁场能的转化周期为
C．振荡过程中电容器极板间电场强度的变化周期为
D．振荡过程中线圈内磁感应强度的变化周期为
14．下图所示的是某收音机的调谐电路。当单刀双掷开关S置于位置1时，电路中线圈的自感为，接收中波段的无线电波；当单刀双掷开关S置于位置2时，电路中线圈的自感为，接收短波段的无线电波。C为可变电容器的电容。已知LC电路的周期为，则（ ）
A．
B．
C．当该调谐电路的单刀双掷开关S置于1，并把可变电容器的电容调到最小时，接收的频率最高
D．当该调谐电路的单刀双掷开关S置于2，并把可变电容器的电容调到最小时，接收的频率最高
15．在如图甲所示的LC振荡电路中，通过P点的电流随时间变化的图线如图乙所示，若把通过P点向右的电流规定为正值，则（ ）
A．0至0.5ms内，电容器C正在充电
B．0.5ms至1ms内，电容器上极板带正电
C．1ms至1.5ms内，Q点比P点电势高
D．1.5ms至2ms内，磁场能在减少
16．LC振荡电路在t1和t2时刻自感线圈中磁感线方向和电容器的极板带电情况如图所示，则（ ）
A．在t1时刻电容器正在充电
B．在t2时刻电容器两极板间电场正在增强
C．在t1时刻电路中电流正在增大
D．在t2时刻自感线圈中磁场正在增强
17．某种电子钟是利用LC振荡电路来制成的，在家使用一段时间后，发现每昼夜总是快1min，造成这种现象的可能原因是（ ）
A．L不变，C变大 B．L不变，C变小
C．L变小，C不变 D．L、C均变小
三、填空题（共10分，每个空2分）
18．如图所示为振荡电路在某一时刻的电容器带电情况和电感线圈中的磁感线方向情况，由图可知，电感线圈中的电流正在______（填“增大”“减小”或“不变”），如果电流的振荡周期为T=10－4s，电容C=250μF，则线圈的电感L=______H。
19．甲、乙两图中电容器的电容都是C=4×10-6F，自感线圈的直流电阻不计，自感线圈的自感系数都是L=9×10-4H，甲图中开头S先接a端，充电结束后将开关S扳到b端；乙图中开关S先闭合，稳定后断开。甲、两图中LC回路开始电磁振荡后的t=3.14×10-4s时刻，电容器C1正在___________（选填“充电”或“放电”），电容器C1的上极板带___________（选填“正电”或“负电”）；自感线圈L2中的电流方向为___________（选填“向左”或“向右”）。
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．A 2.C 3.C 4.C 5.C 6.D 7.D 8.B 9.C 10.C 11.B 12.B 13.CD 14.AD 15.CD 16.AB 17.BCD
18．减小 10－6
19．充电 正电 向左 答案第1页，共2页
答案第1页，共2页
