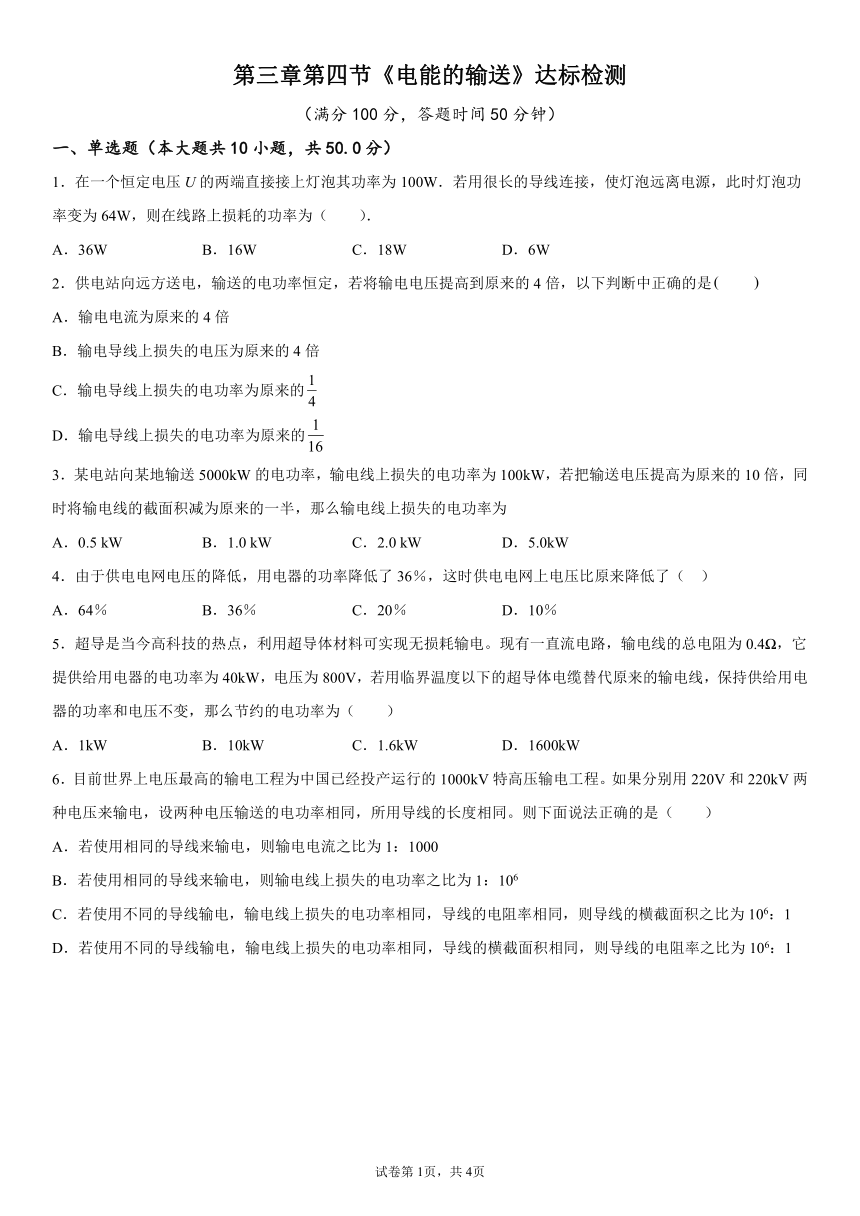

第三章第四节《电能的输送》达标检测
（满分100分，答题时间50分钟）
一、单选题（本大题共10小题，共50.0分）
1．在一个恒定电压U的两端直接接上灯泡其功率为100W．若用很长的导线连接，使灯泡远离电源，此时灯泡功率变为64W，则在线路上损耗的功率为（ ）．
A．36W B．16W C．18W D．6W
2．供电站向远方送电，输送的电功率恒定，若将输电电压提高到原来的4倍，以下判断中正确的是
A．输电电流为原来的4倍
B．输电导线上损失的电压为原来的4倍
C．输电导线上损失的电功率为原来的
D．输电导线上损失的电功率为原来的
3．某电站向某地输送5000kW的电功率，输电线上损失的电功率为100kW，若把输送电压提高为原来的10倍，同时将输电线的截面积减为原来的一半，那么输电线上损失的电功率为
A．0.5 kW B．1.0 kW C．2.0 kW D．5.0kW
4．由于供电电网电压的降低，用电器的功率降低了36％，这时供电电网上电压比原来降低了（ ）
A．64％ B．36％ C．20％ D．10％
5．超导是当今高科技的热点，利用超导体材料可实现无损耗输电。现有一直流电路，输电线的总电阻为0.4 ，它提供给用电器的电功率为40kW，电压为800V，若用临界温度以下的超导体电缆替代原来的输电线，保持供给用电器的功率和电压不变，那么节约的电功率为（ ）
A．1kW B．10kW C．1.6kW D．1600kW
6．目前世界上电压最高的输电工程为中国已经投产运行的1000kV特高压输电工程。如果分别用220V和220kV两种电压来输电，设两种电压输送的电功率相同，所用导线的长度相同。则下面说法正确的是（ ）
A．若使用相同的导线来输电，则输电电流之比为1：1000
B．若使用相同的导线来输电，则输电线上损失的电功率之比为1：106
C．若使用不同的导线输电，输电线上损失的电功率相同，导线的电阻率相同，则导线的横截面积之比为106：1
D．若使用不同的导线输电，输电线上损失的电功率相同，导线的横截面积相同，则导线的电阻率之比为106：1
7．在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压U1和输电线上的电阻R均保持不变。随着发电厂输出功率的增大，下列说法中正确的有（ ）
A．升压变压器的输出电压U2增大
B．降压变压器的输出电压U4增大
C．输电线上损耗的功率减小
D．输电线上损耗的功率占总功率的比例增大
8．高压输电过程中，输电电压为U，输电功率为P，输电导线上电阻为R，则下列说法中错误的是（ ）
A．损失功率为
B．损失功率为
C．电压损失为
D．用户得到的功率为
9．输电线输送的电功率为P，用U1和U2两种电压来输电，则两次输电线上电流之比为（ ）
A．U1∶U2 B．U12∶U22 C．U22∶U12 D．U2∶U1
10．如图所示，导线框绕垂直于磁场的轴匀速转动，产生的交变电动势e111sin100t（V）。导线框与理想升压变压器相连进行远距离输电，理想降压变压器的原、副线圈匝数之比为25︰11，降压变压器副线圈接入一台电动机，电动机恰好正常工作，且电动机两端的电压为220V，输入功率为1100W，输电线路总电阻R25Ω，电动机内阻r8.8Ω，导线框及其余导线电阻不计，电表均为理想电表，则正确的是（ ）
A．电动机的机械效率为60%
B．电流表的示数为10A
C．输电线路损失的电功率为200W
D．升压变压器原、副线圈匝数之比为1︰5
二、多选题（本大题共4小题，每小题8分，漏选得4分，共32.0分）
11．如图所示为某小型发电站高压输电示意图，变压器均为理想变压器，在输电线路上接入一个电流互感器，其原副线圈的匝数比为1∶20，电流表的示数为1A，输电线的总电阻为10Ω，发电机输出功率为48kW，下列说法正确的是（ ）
A．用户端的功率为44kW
B．升压变压器的输出电压U2=2400V
C．如果用户端电压为220V，则降压变压器的原副线圈匝数比为120∶11
D．用电高峰时，为保证用户端用电器电压不变，需将滑片P适当上移
12．如图所示，某小型水电站发电机的输出功率kW，发电机的电压V，经变压器升压后向远处输电，输电线总电阻，在用户端用降压变压器把电压降为V。已知输电线上损失的功率kW，假设两个变压器均是理想变压器，下列说法正确的是（ ）
A．发电机输出的电流A B．输电线上的电流A
C．降压变压器的匝数比 D．用户得到的电流A
13．某电站不用变压器直接向用户输送电能，若输电功率为P，输电电压为U，输电线电阻为R，用户得到的电压为，则下列说法中正确的是（ ）
A．用户得到的功率为P B．输电线上损失电功率为
C．用户得到的功率为 D．输电线上损失电压为
14．风力发电将风的动能转化为电能。某风力发电机的输出功率为10kW，输出电压为250V，用户得到的电压是220V，输电线的电阻为20，输电线路如图所示。若输电线因发热而损失的功率为输送功率的5%，则下列说法正确的是（ ）
A．用户得到的电功率为9 B．通过输电线的电流为5A
C．升压变压器原、副线圈的匝数之比为 D．降压变压器原、副线圈的匝数之比为
三．计算题（本大题共2小题，共18.0分）
15．（8分）一台 的发电机发出的电，如果采用的超高压输电，假如两条输电线每千米的电阻是，那么电流在的距离上将损耗多少热功率？输电距离为时，输电线路上损耗的热功率占发电机输出功率的百分之几？
16．（10分）某一小型水电站，输电电路如图所示，发电机的输出功率为100kW，发电机的输出电压为400V，导线上损耗的电功率为4kW，降压变压器原副线圈匝数比为480：11该村的用电电压是220V。求：
（1）降压变压器原线圈输入电压是U3；
（2）输电线上电流I3；
（3）升压变压器原、副线圈的匝数比。
试卷第2页，共2页
试卷第1页，共1页
参考答案
1.B 2.D 3.C 4.C 5.A 6.C 7.D 8.A 9.D 10.D 11.ABD 12.AC 13.BD 14.BC
15．31250W；2.5%
16．（1）；（2）；（3）答案第1页，共2页
