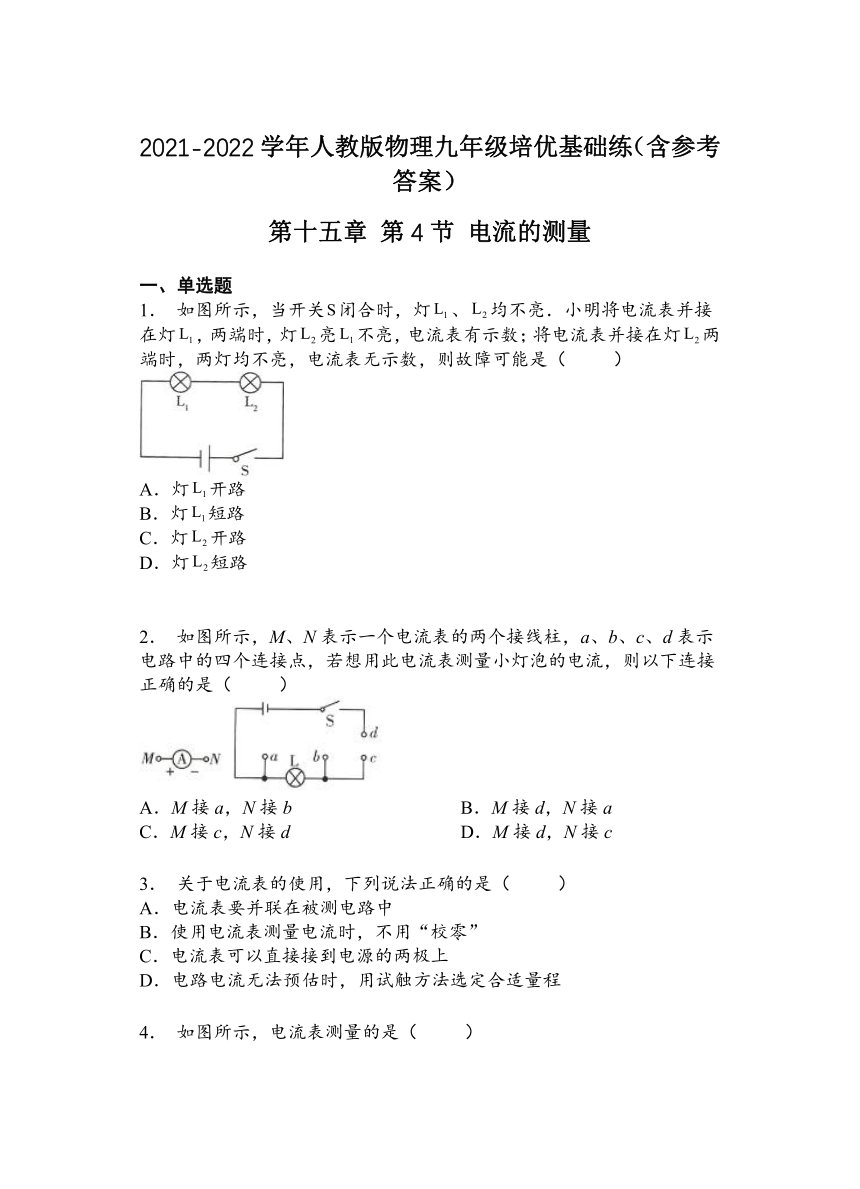

第十五章 第4节 电流的测量2021-2022学年人教版物理九年级培优基础练（含答案）

2021-2022学年人教版物理九年级培优基础练（含参考答案）
第十五章 第4节 电流的测量
一、单选题
1． 如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（ ）
A．灯开路
B．灯短路
C．灯开路
D．灯短路
2． 如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（ ）
A．M接a，N接b B．M接d，N接a
C．M接c，N接d D．M接d，N接c
3． 关于电流表的使用，下列说法正确的是（ ）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
4． 如图所示，电流表测量的是（ ）
A．通过灯的电流
B．通过灯的电流
C．通过灯和的电流
D．通过灯和的电流之和
5． 如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（ ）
A． B． C． D．
6． 某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（ ）
A．电流表的量程为
B．电流表的量程为
C．电流表的量程为
D．不能用来测量电流，谈不上量程

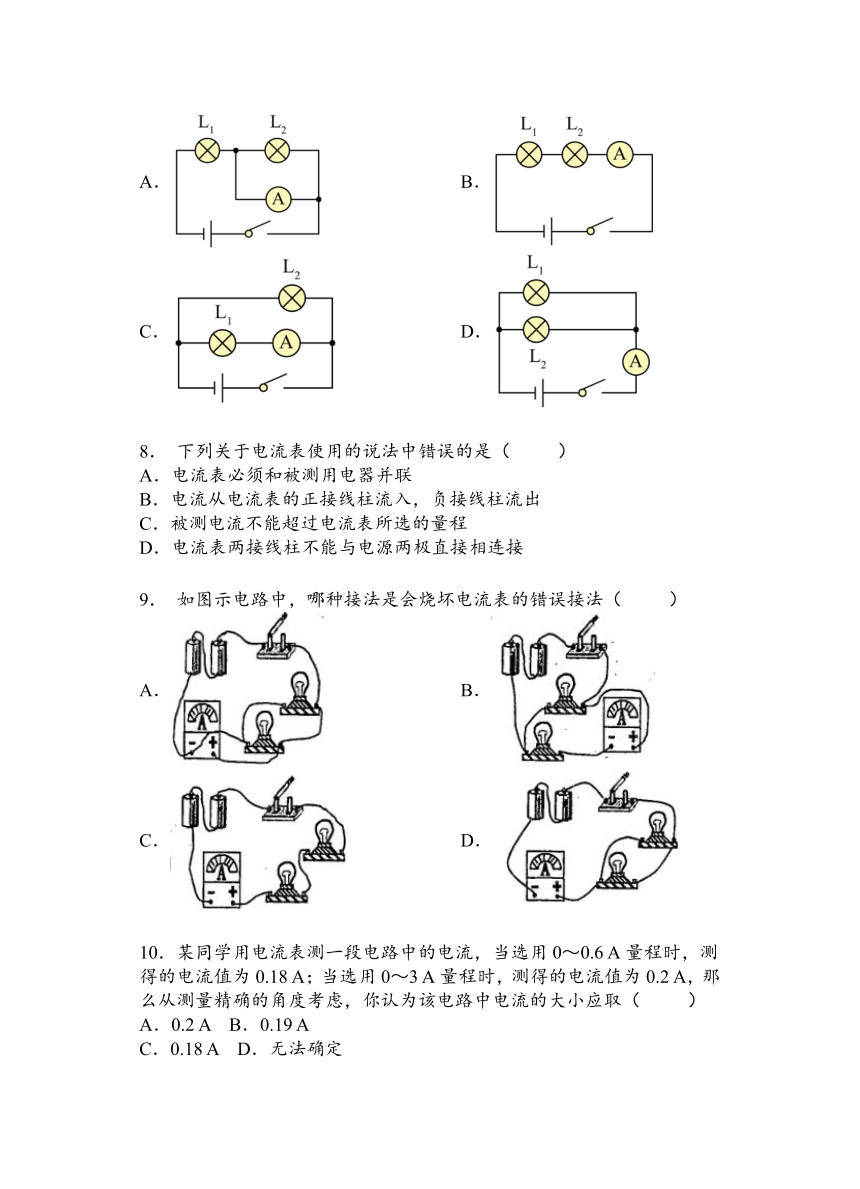

7． 用电流表测量通过灯泡L2 的电流，如图所示的四个电路中，接法正确的是
A． B．
C． D．
8． 下列关于电流表使用的说法中错误的是（ ）
A．电流表必须和被测用电器并联
B．电流从电流表的正接线柱流入，负接线柱流出
C．被测电流不能超过电流表所选的量程
D．电流表两接线柱不能与电源两极直接相连接
9． 如图示电路中，哪种接法是会烧坏电流表的错误接法（ ）
A． B．
C． D．
10．某同学用电流表测一段电路中的电流，当选用0～0.6 A量程时，测得的电流值为0.18 A；当选用0～3 A量程时，测得的电流值为0.2 A，那么从测量精确的角度考虑，你认为该电路中电流的大小应取（ ）
A．0.2 A B．0.19 A
C．0.18 A D．无法确定

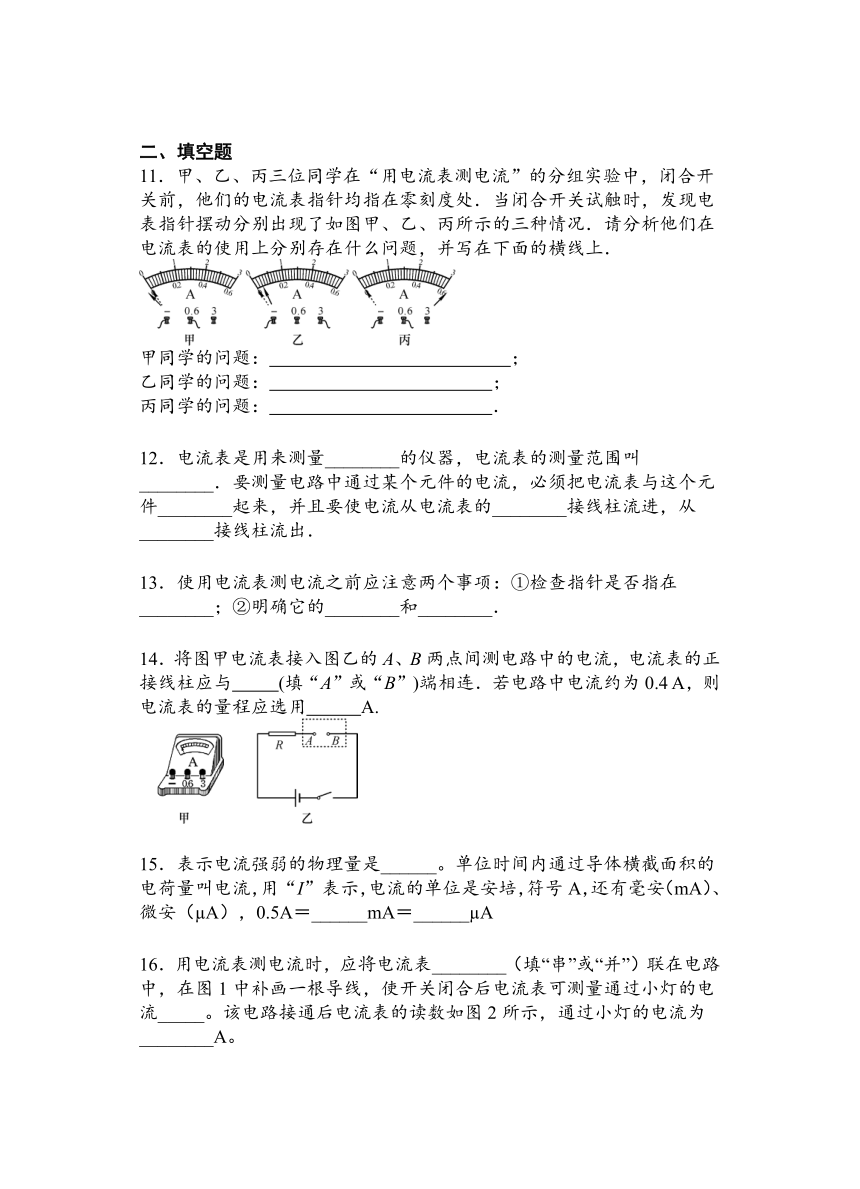

二、填空题
11．甲、乙、丙三位同学在“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．
甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： ．
12．电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．
13．使用电流表测电流之前应注意两个事项：①检查指针是否指在________；②明确它的________和________．
14．将图甲电流表接入图乙的A、B两点间测电路中的电流，电流表的正接线柱应与 (填“A”或“B”)端相连．若电路中电流约为0.4 A，则电流表的量程应选用 A.
15．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
16．用电流表测电流时，应将电流表________（填“串”或“并”）联在电路中，在图1中补画一根导线，使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示，通过小灯的电流为________A。
17．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
18．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
19．单位及换算：2μA=______A，0.5A=______mA。
20．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
21．读出如图1和如图2的电流表的示数。I1=_________A ，I2=_________A 。
22．指出下列电路中电流表的接法是否正确，如不正确，请说明错误的原因（把答案写在横线上）
（1）如图甲所示的电路．
答：________．
（2）如图乙所示的电路
答：________．
23．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
24．用电流表测电流时，电流表要和被测用电器 联；如图甲所示的电路，当开关S闭合后，电流表测量的是通过
(选填“干路”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的分度值是 ，示数是 。
25．小明在“用电流表测电流”的实验中，正确连接电路后，闭合开关前，发现电流表出现如图甲所示的情况，这是因为他忽略了在实验前要对电流表进行 的操作。而小刚虽然完成了小明忽略的操作，但闭合开关后他的电流表也出现了图甲的情况，老师提示他是因为电流表连接出现了问题，具体原因是 。小强在测定某电路中的电流时，连接正确且操作规范，在利用试触法选择量程时，电流表出现如图乙所示的情況，原因是 。
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C D C B D B A A C
二、填空题
11．电流表的正负接线柱接反了 电流表所选的量程太大
电流表所选的量程太小
12．电路电流 量程 串联 正 负
13．零刻线量程分度值
14．A 0～0.6
15．电流 500 0.5×106
16．串 0.3
17．串联电流表量程选择太小电流表的正负接线柱接反
18．是一个电流表 电流表选择的量程是0～3A 电流表的示数为1.5A
19．2×10-6A 0.5×103
20．电流强弱I安培A
21．0.421.4
22．电流表的正、负接线柱接反了； 电流表并联在小灯泡的两端
23．偏大
24．串 L2 0.02 0.28
25．调零 电流表正、负接线柱接反 被测电路电流过大，超出了电流表量程
