第十五章 第5节 串、并联电路中电流的规律培优基础练2021-2022学年人教版物理九年级全一册物理（含答案）

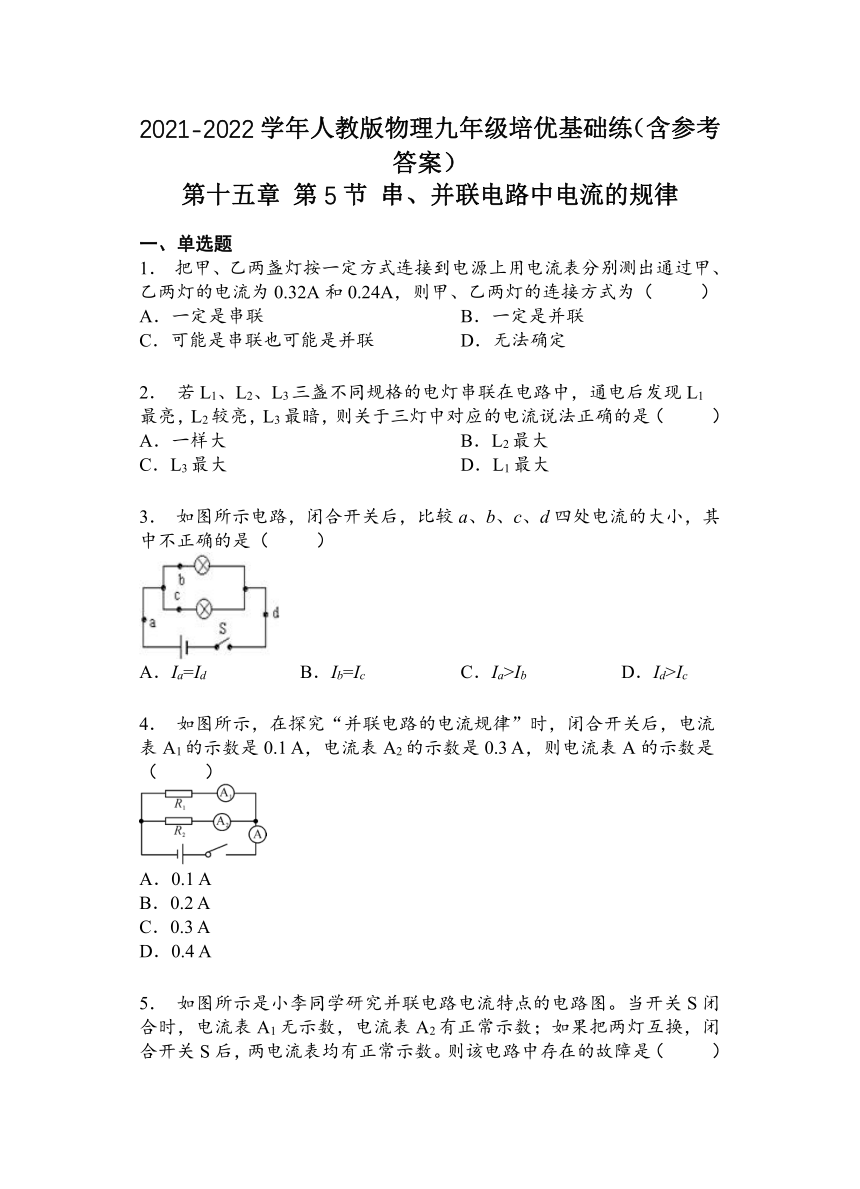

2021-2022学年人教版物理九年级培优基础练（含参考答案）
第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．无法确定
2． 若L1、L2、L3三盏不同规格的电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中对应的电流说法正确的是（ ）
A．一样大 B．L2最大
C．L3最大 D．L1最大
3． 如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A．Ia=Id B．Ib=Ic C．Ia>Ib D．Id>Ic
4． 如图所示，在探究“并联电路的电流规律”时，闭合开关后，电流表A1的示数是0.1 A，电流表A2的示数是0.3 A，则电流表A的示数是（ ）
A．0.1 A
B．0.2 A
C．0.3 A
D．0.4 A

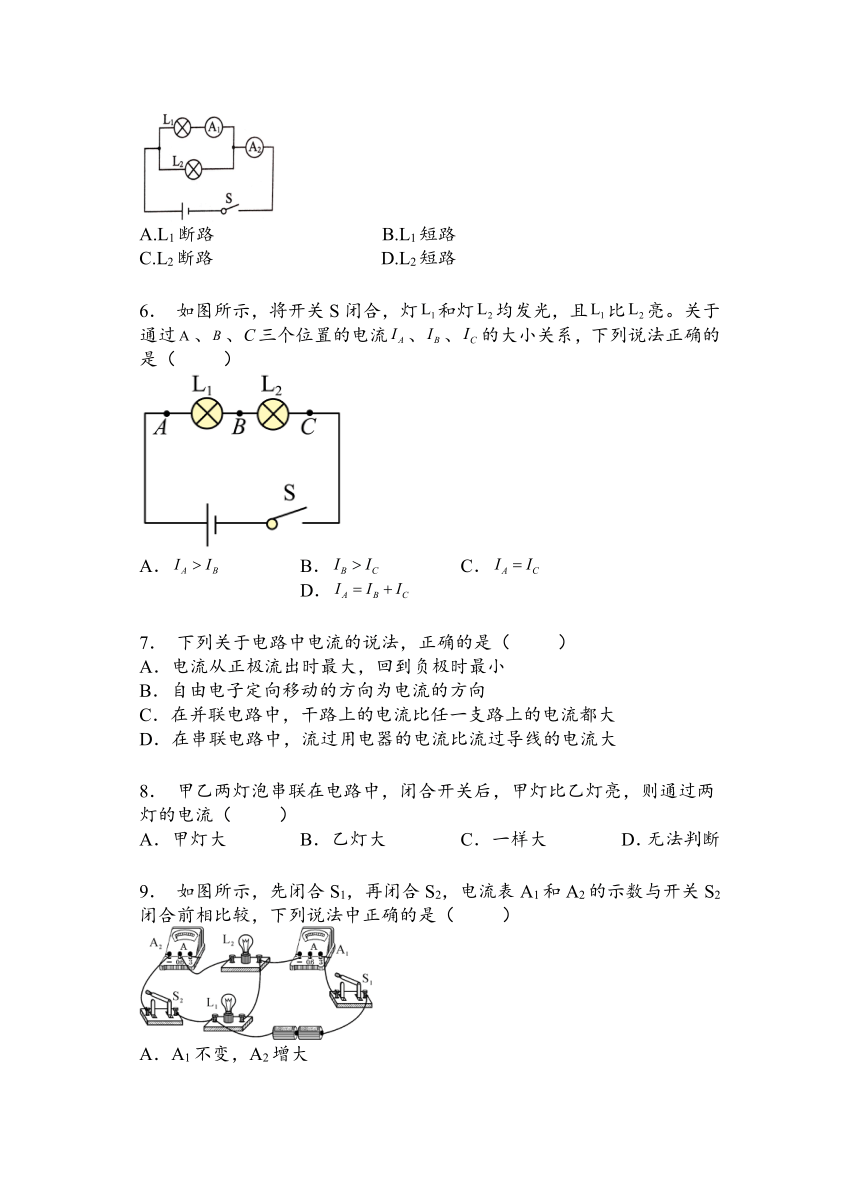

5． 如图所示是小李同学研究并联电路电流特点的电路图。当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如果把两灯互换，闭合开关S后，两电流表均有正常示数。则该电路中存在的故障是（ ）
A.L1断路 B.L1短路
C.L2断路 D.L2短路
6． 如图所示，将开关S闭合，灯和灯均发光，且比亮。关于通过、、三个位置的电流、、的大小关系，下列说法正确的是（ ）
A． B． C． D．
7． 下列关于电路中电流的说法，正确的是（ ）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大
8． 甲乙两灯泡串联在电路中，闭合开关后，甲灯比乙灯亮，则通过两灯的电流（ ）
A．甲灯大 B．乙灯大 C．一样大 D．无法判断
9． 如图所示，先闭合S1，再闭合S2，电流表A1和A2的示数与开关S2闭合前相比较，下列说法中正确的是（ ）
A．A1不变，A2增大
B．A1和A2的示数都增大
C．A1和A2的示数都减小
D．A1减小，A2增大

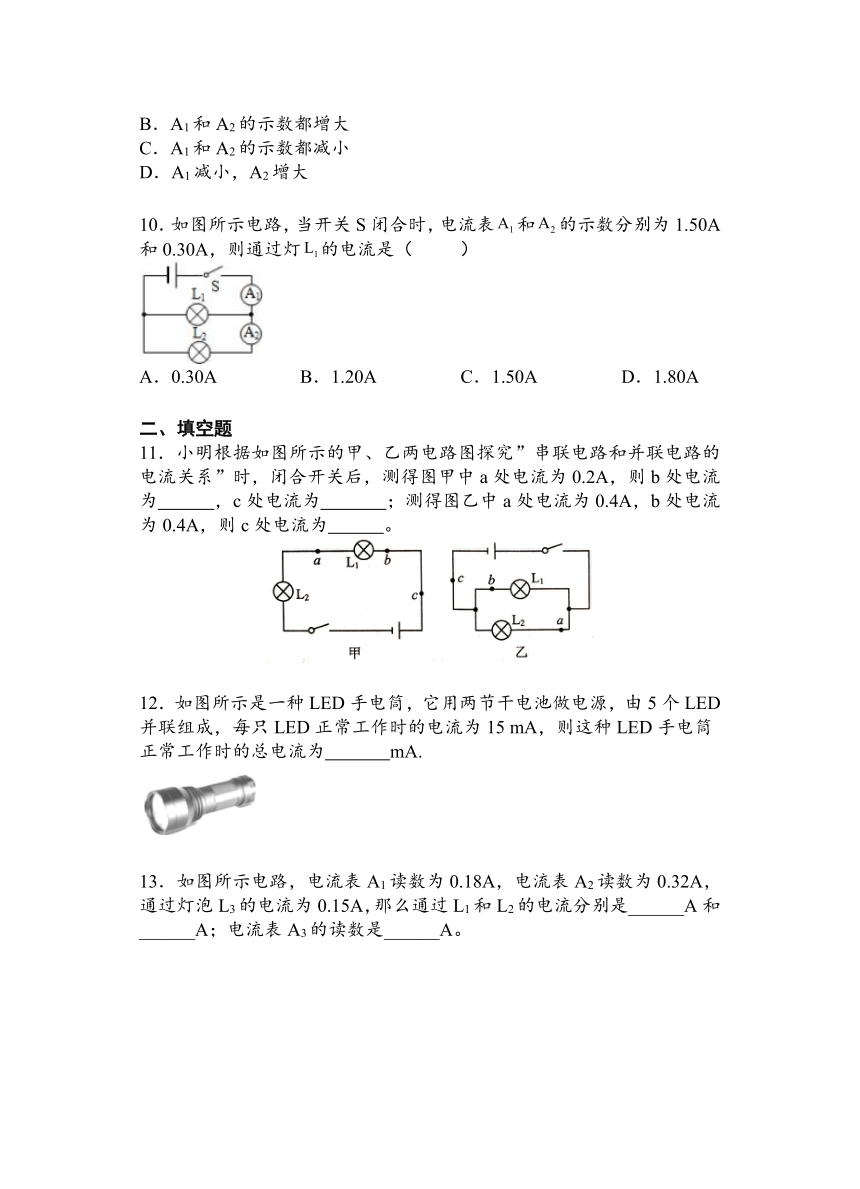

10．如图所示电路，当开关S闭合时，电流表和的示数分别为1.50A和0.30A，则通过灯的电流是（ ）
A．0.30A B．1.20A C．1.50A D．1.80A
二、填空题
11．小明根据如图所示的甲、乙两电路图探究”串联电路和并联电路的电流关系”时，闭合开关后，测得图甲中a处电流为0.2A，则b处电流为 ，c处电流为 ；测得图乙中a处电流为0.4A，b处电流为0.4A，则c处电流为 。
12．如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED正常工作时的电流为15 mA，则这种LED手电筒正常工作时的总电流为 mA.
　　　　　　　　　　　　　　　　
13．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。

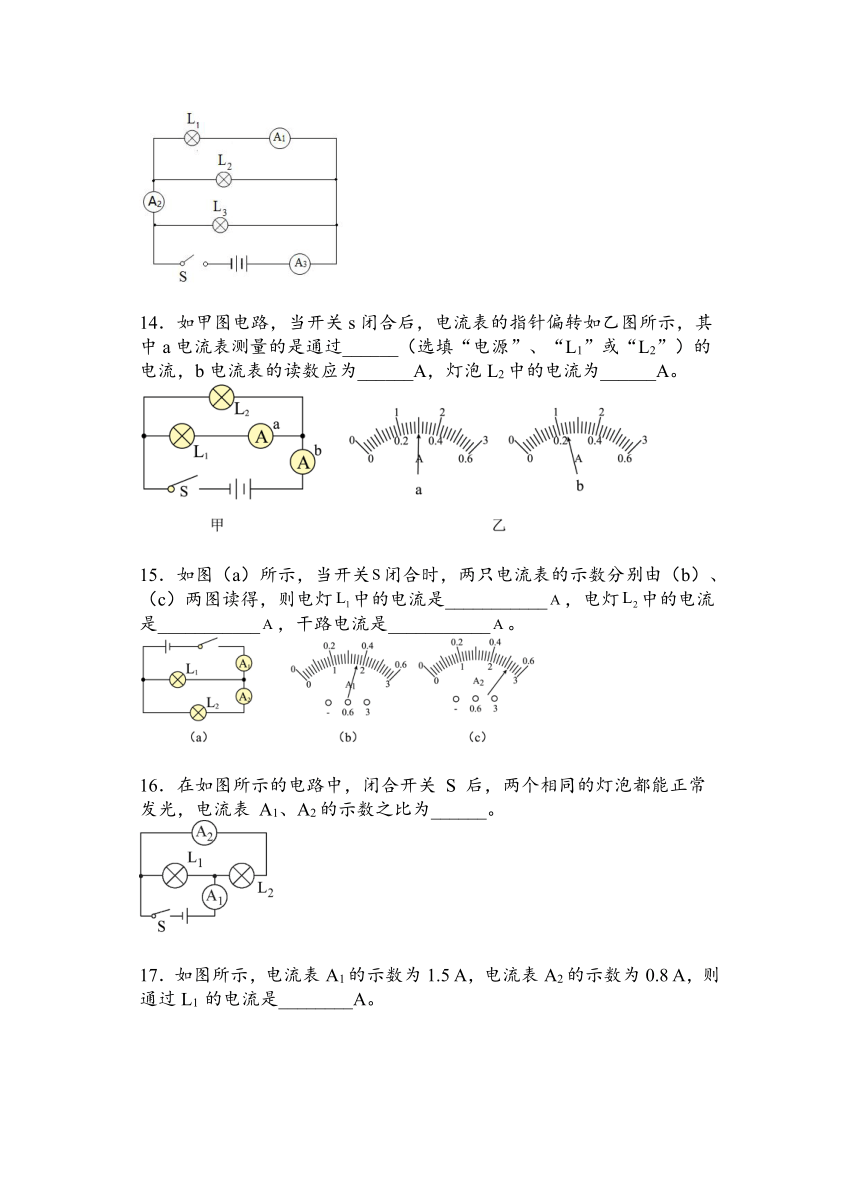

14．如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过______（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为______A，灯泡L2中的电流为______A。
15．如图（a）所示，当开关闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯中的电流是___________，电灯中的电流是___________，干路电流是___________。
16．在如图所示的电路中，闭合开关 S 后，两个相同的灯泡都能正常发光，电流表 A1、A2的示数之比为______。
17．如图所示，电流表A1的示数为1.5 A，电流表A2的示数为0.8 A，则通过L1 的电流是________A。
18．如图所示，两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，则通过电流表A1的电流是______A，通过电灯L1的电流是______A。
19．某同学家中有一台冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是 连接的．若它们正常工作时的电流分别是0.9 A、800 mA、1.3 A、0.18 A和250 mA，且干路中的电流不允许超过5 A，那么这些用电器 (填“能”或“不能”)全部同时工作．
20．某同学用电流表测串联电路中的电流时，闭合开关后发现，两灯泡同时出现时亮时暗现象，产生这种现象的原因是__________，串联电路中电流的关系为_________。
三、实验题
21．小吴和小李按照课本要求探究并联电路中电流的关系，他们设计的电路图如图甲所示；
IA/A IB/A IC/A
0.12 0.12 0.24
0.24 0.24 0.48
0.3 0.3 0.6
（1）在闭合开关前，小吴发现电流表偏转情况如图乙所示，根据你的详解，你认为原因可能是___________。
（2）在实验过程中（图丙）闭合开关发现灯L1不工作，L2工作，调换两个灯泡的位置后，L1仍不工作，L2继续工作，该电路存在的问题是：___________。
（3）正确连接电路后（图丙），小李测量了A、B、C三处的电流值，测量数据如下表，在详解数据后，小李就得出了：“在并联电路中，干路电流等于各支路电流之和且各支路电流相等”的结论。小吴看到小李的结论后，认为小李的测量数据不够支撑结论，其原因是：___________。
22．小致按照课本要求探究并联电路中电流的关系，他们设计的电路如图1所示。
（1）在实验中，小致试触时电流表的指针偏转情况如图2所示，根据你的详解，你认为原因可能是______；
（2）在实验过程中他们连接了如图3所示的电路闭合开关后，观察到灯L2______（选填“发光”或“不发光”）；通过详解电路连接情况，该电路存在的问题是：______；
（3）请在图3上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。（______）
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B A B D A C C C B B
二、填空题
11．0.2A 0.2A 0.8A
12．75
13．0.18 0.14 0.47
14．L1 1.2 0.9
15．
16．
17．0.7
18．1.5 1.2
19．并联 能
20．电路接触不良 串联电路各处电流相等
三、实验题
21．电流表没有调零 灯L1断路 选用灯泡的规格相同
22．电流表正负接线柱接反 不发光 电路中存在短路
