第四章 专题训练 光现象作图

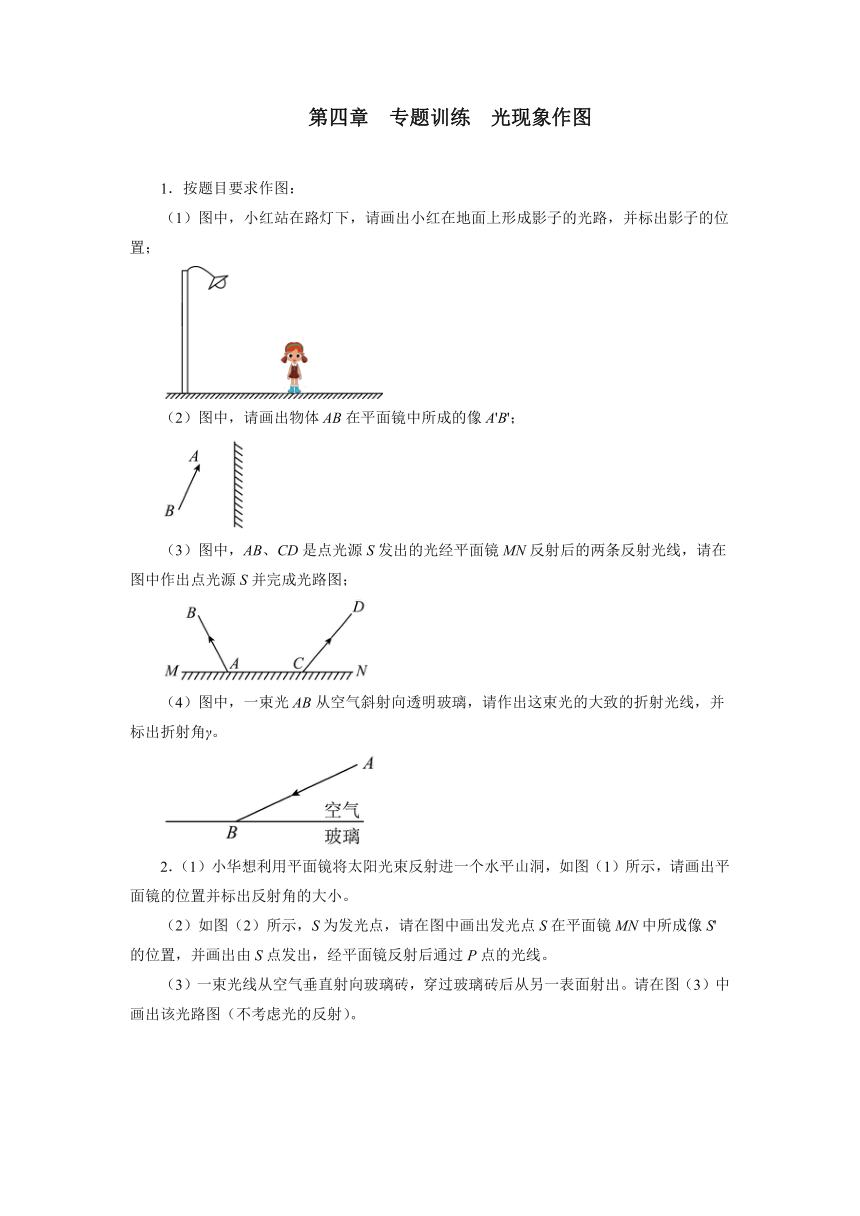

1．按题目要求作图：
（1）图中，小红站在路灯下，请画出小红在地面上形成影子的光路，并标出影子的位置；
（2）图中，请画出物体AB在平面镜中所成的像A'B'；
（3）图中，AB、CD是点光源S发出的光经平面镜MN反射后的两条反射光线，请在图中作出点光源S并完成光路图；
（4）图中，一束光AB从空气斜射向透明玻璃，请作出这束光的大致的折射光线，并标出折射角γ。
2．（1）小华想利用平面镜将太阳光束反射进一个水平山洞，如图（1）所示，请画出平面镜的位置并标出反射角的大小。
（2）如图（2）所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S'的位置，并画出由S点发出，经平面镜反射后通过P点的光线。
（3）一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出。请在图（3）中画出该光路图（不考虑光的反射）。

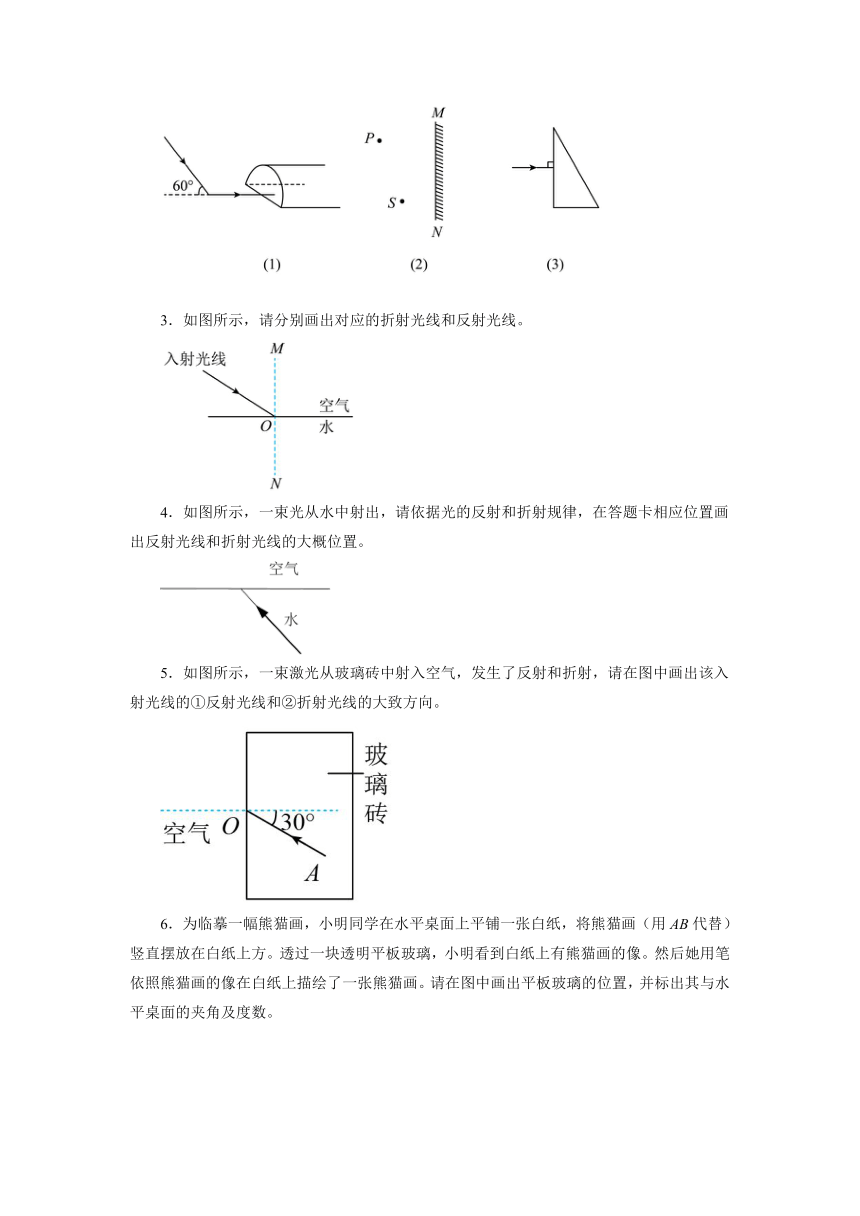

3．如图所示，请分别画出对应的折射光线和反射光线。
4．如图所示，一束光从水中射出，请依据光的反射和折射规律，在答题卡相应位置画出反射光线和折射光线的大概位置。
5．如图所示，一束激光从玻璃砖中射入空气，发生了反射和折射，请在图中画出该入射光线的①反射光线和②折射光线的大致方向。

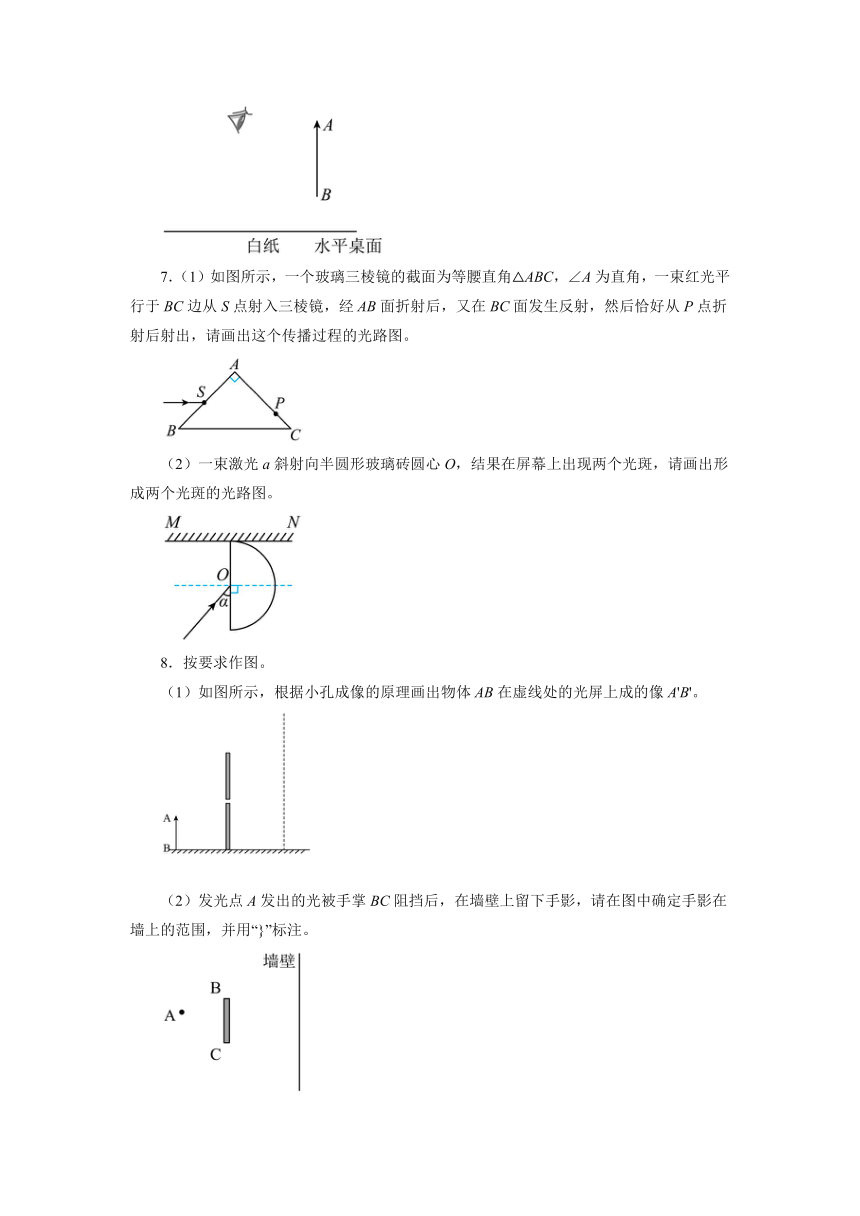

6．为临摹一幅熊猫画，小明同学在水平桌面上平铺一张白纸，将熊猫画（用AB代替）竖直摆放在白纸上方。透过一块透明平板玻璃，小明看到白纸上有熊猫画的像。然后她用笔依照熊猫画的像在白纸上描绘了一张熊猫画。请在图中画出平板玻璃的位置，并标出其与水平桌面的夹角及度数。
7．（1）如图所示，一个玻璃三棱镜的截面为等腰直角△ABC，∠A为直角，一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出，请画出这个传播过程的光路图。
（2）一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
8．按要求作图。
（1）如图所示，根据小孔成像的原理画出物体AB在虚线处的光屏上成的像A'B'。
（2）发光点A发出的光被手掌BC阻挡后，在墙壁上留下手影，请在图中确定手影在墙上的范围，并用“}”标注。

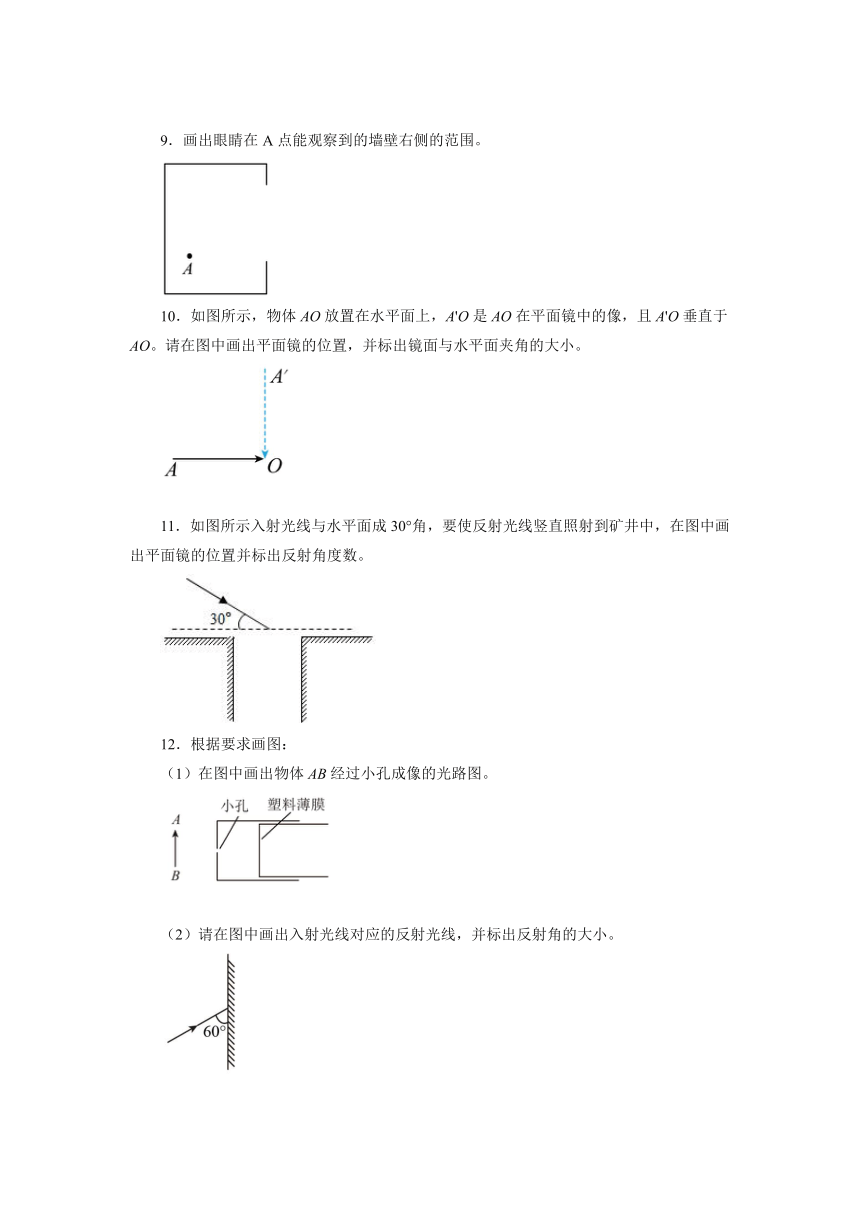

9．画出眼睛在A点能观察到的墙壁右侧的范围。
10．如图所示，物体AO放置在水平面上，A'O是AO在平面镜中的像，且A'O垂直于AO。请在图中画出平面镜的位置，并标出镜面与水平面夹角的大小。
11．如图所示入射光线与水平面成30°角，要使反射光线竖直照射到矿井中，在图中画出平面镜的位置并标出反射角度数。
12．根据要求画图：
（1）在图中画出物体AB经过小孔成像的光路图。
（2）请在图中画出入射光线对应的反射光线，并标出反射角的大小。

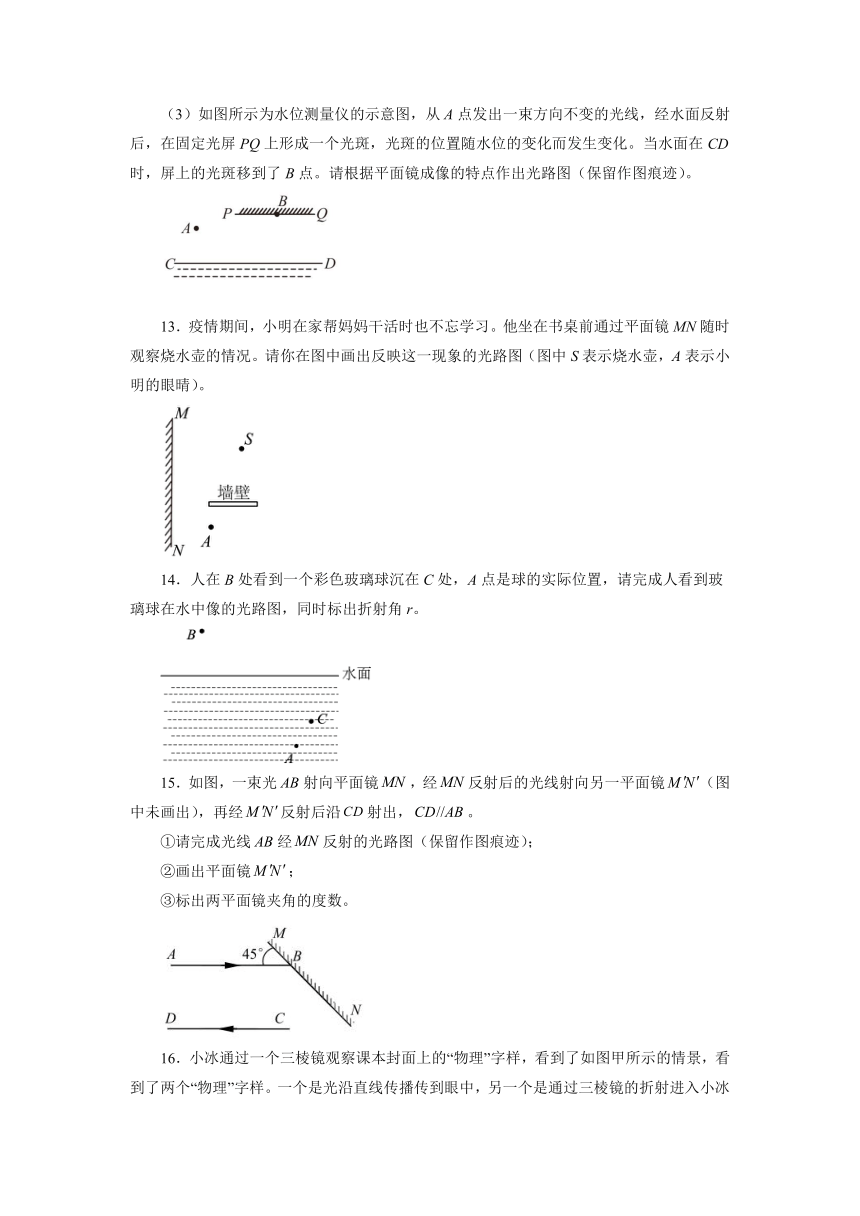

（3）如图所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化。当水面在CD时，屏上的光斑移到了B点。请根据平面镜成像的特点作出光路图（保留作图痕迹）。
13．疫情期间，小明在家帮妈妈干活时也不忘学习。他坐在书桌前通过平面镜MN随时观察烧水壶的情况。请你在图中画出反映这一现象的光路图（图中S表示烧水壶，A表示小明的眼晴）。
14．人在B处看到一个彩色玻璃球沉在C处，A点是球的实际位置，请完成人看到玻璃球在水中像的光路图，同时标出折射角r。
15．如图，一束光射向平面镜，经反射后的光线射向另一平面镜（图中未画出），再经反射后沿射出，。
①请完成光线经反射的光路图（保留作图痕迹）；
②画出平面镜；
③标出两平面镜夹角的度数。
16．小冰通过一个三棱镜观察课本封面上的“物理”字样，看到了如图甲所示的情景，看到了两个“物理”字样。一个是光沿直线传播传到眼中，另一个是通过三棱镜的折射进入小冰的眼中，折射光路已经画出了一部分，请你把光线从三棱镜到进入空气中小冰眼睛的这部分折射光路补充完整。
