第十八章 第3节 测量小灯泡的电功率2021-2022学年人教版物理九年级（含答案）

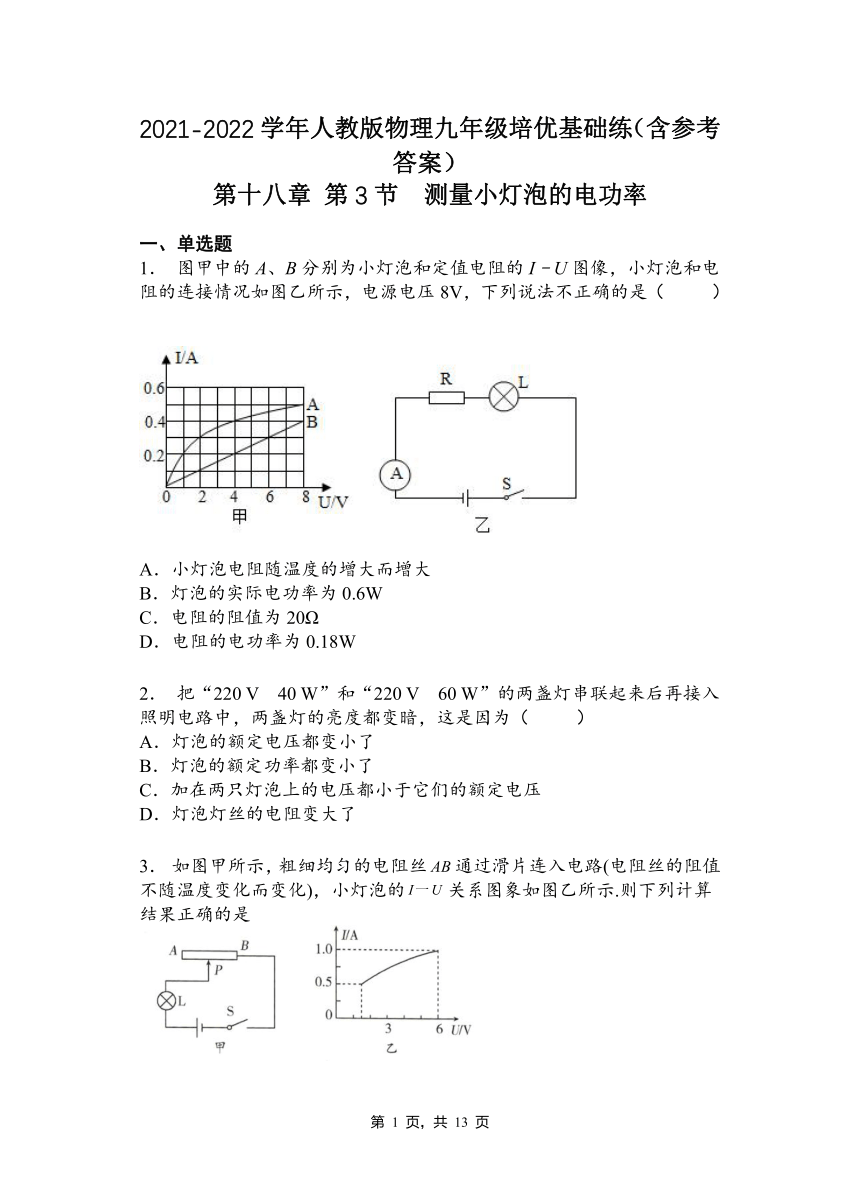

2021-2022学年人教版物理九年级培优基础练（含参考答案）
第十八章 第3节 测量小灯泡的电功率
一、单选题
1． 图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法不正确的是（ ）
A．小灯泡电阻随温度的增大而增大
B．灯泡的实际电功率为0.6W
C．电阻的阻值为20Ω
D．电阻的电功率为0.18W
2． 把“220 V　40 W”和“220 V　60 W”的两盏灯串联起来后再接入照明电路中，两盏灯的亮度都变暗，这是因为（ ）
A．灯泡的额定电压都变小了
B．灯泡的额定功率都变小了
C．加在两只灯泡上的电压都小于它们的额定电压
D．灯泡灯丝的电阻变大了
3． 如图甲所示，粗细均匀的电阻丝通过滑片连入电路(电阻丝的阻值不随温度变化而变化)，小灯泡的关系图象如图乙所示.则下列计算结果正确的是

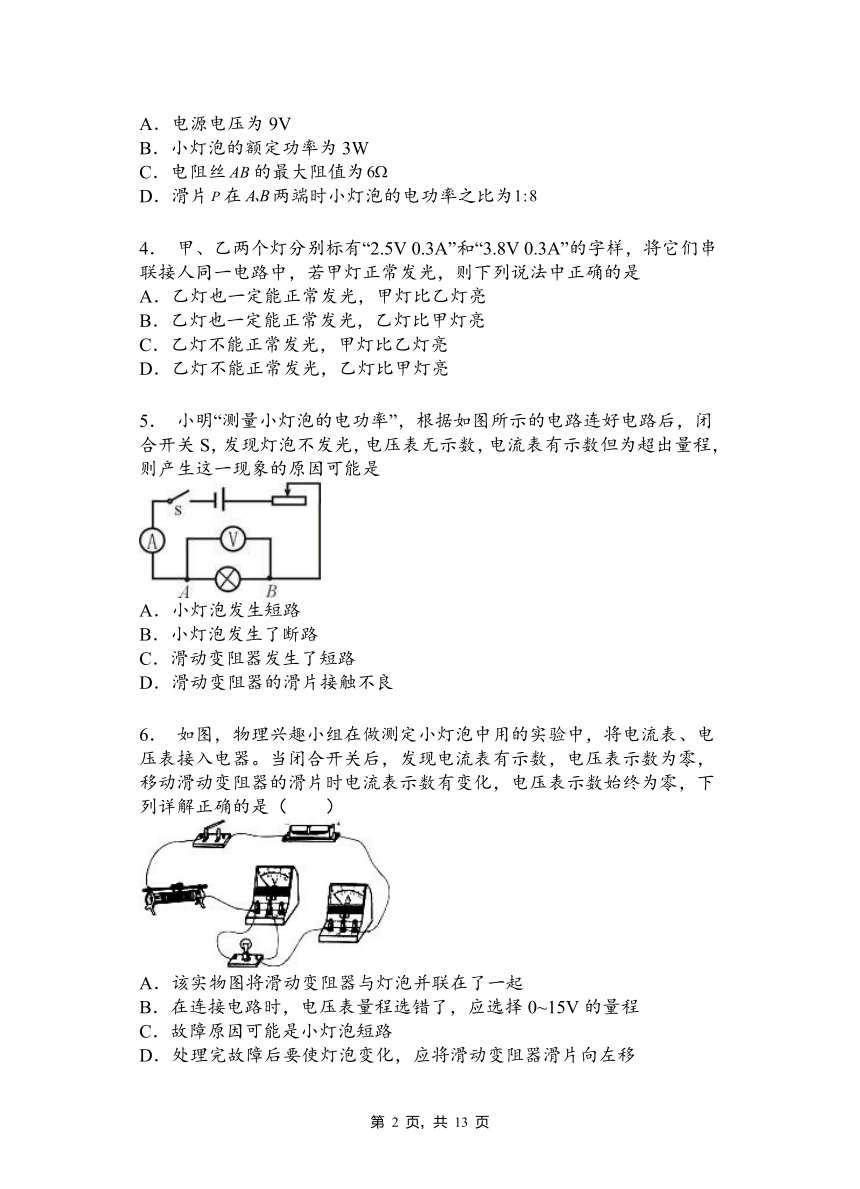

A．电源电压为9V
B．小灯泡的额定功率为3W
C．电阻丝的最大阻值为
D．滑片在两端时小灯泡的电功率之比为
4． 甲、乙两个灯分别标有“2.5V 0.3A”和“3.8V 0.3A”的字样，将它们串联接人同一电路中，若甲灯正常发光，则下列说法中正确的是
A．乙灯也一定能正常发光，甲灯比乙灯亮
B．乙灯也一定能正常发光，乙灯比甲灯亮
C．乙灯不能正常发光，甲灯比乙灯亮
D．乙灯不能正常发光，乙灯比甲灯亮
5． 小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是
A．小灯泡发生短路
B．小灯泡发生了断路
C．滑动变阻器发生了短路
D．滑动变阻器的滑片接触不良
6． 如图，物理兴趣小组在做测定小灯泡中用的实验中，将电流表、电压表接入电器。当闭合开关后，发现电流表有示数，电压表示数为零，移动滑动变阻器的滑片时电流表示数有变化，电压表示数始终为零，下列详解正确的是（ ）
A．该实物图将滑动变阻器与灯泡并联在了一起
B．在连接电路时，电压表量程选错了，应选择0~15V的量程
C．故障原因可能是小灯泡短路
D．处理完故障后要使灯泡变化，应将滑动变阻器滑片向左移

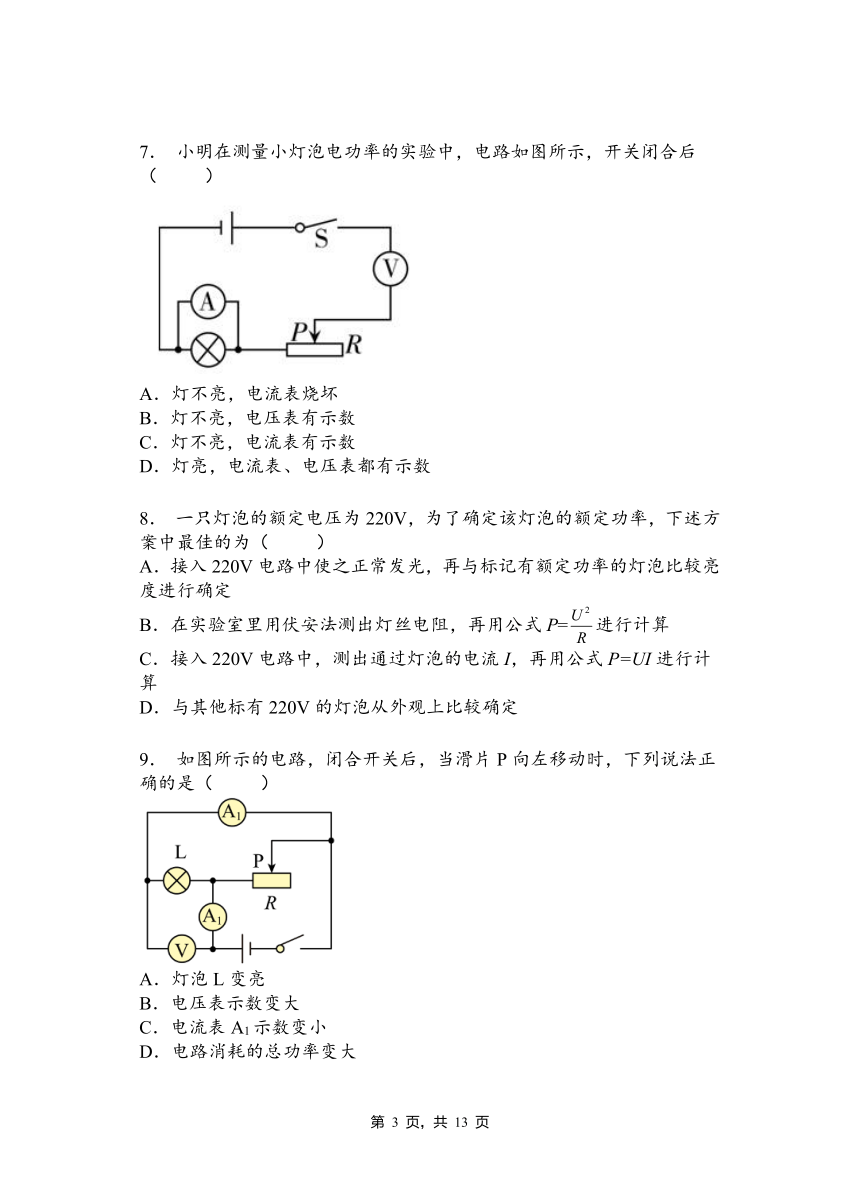

7． 小明在测量小灯泡电功率的实验中，电路如图所示，开关闭合后（ ）
A．灯不亮，电流表烧坏
B．灯不亮，电压表有示数
C．灯不亮，电流表有示数
D．灯亮，电流表、电压表都有示数
8． 一只灯泡的额定电压为220V，为了确定该灯泡的额定功率，下述方案中最佳的为（ ）
A．接入220V电路中使之正常发光，再与标记有额定功率的灯泡比较亮度进行确定
B．在实验室里用伏安法测出灯丝电阻，再用公式P=进行计算
C．接入220V电路中，测出通过灯泡的电流I，再用公式P=UI进行计算
D．与其他标有220V的灯泡从外观上比较确定
9． 如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变大
C．电流表A1示数变小
D．电路消耗的总功率变大

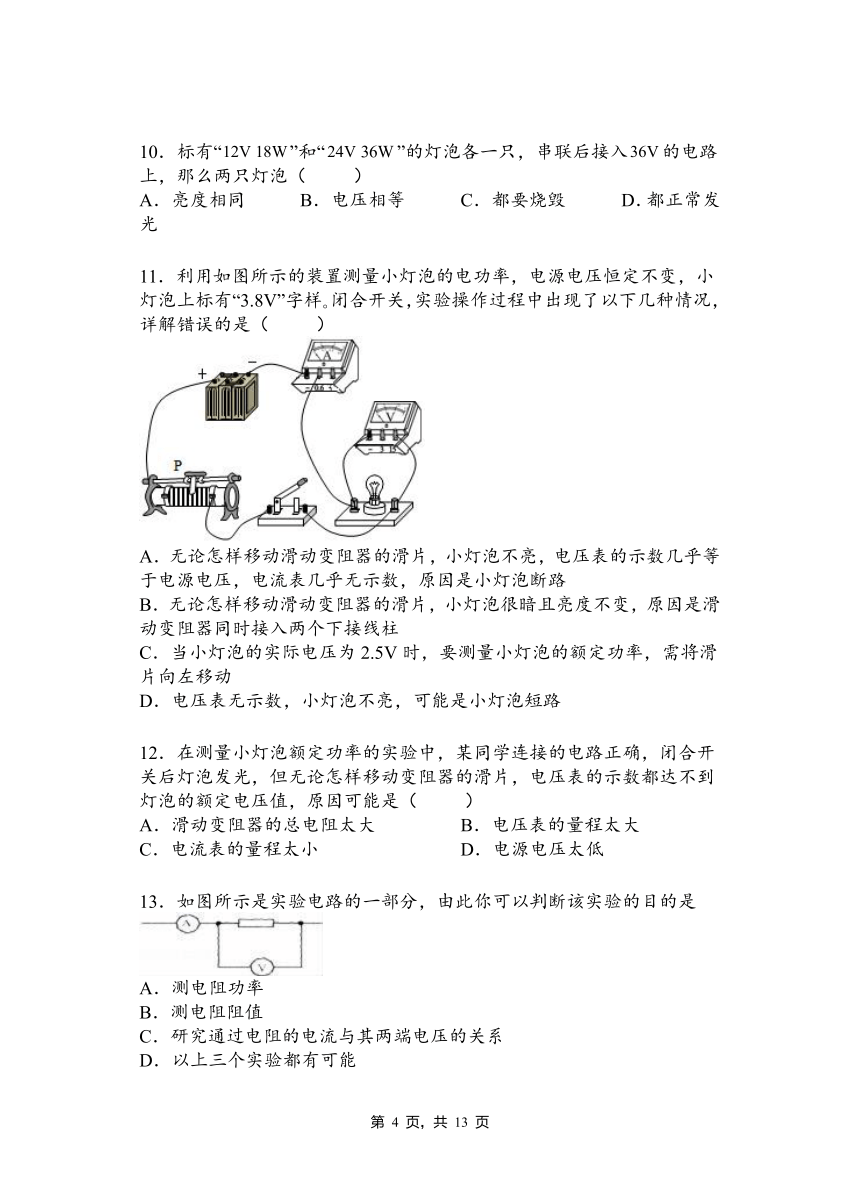

10．标有“”和“”的灯泡各一只，串联后接入的电路上，那么两只灯泡（ ）
A．亮度相同 B．电压相等 C．都要烧毁 D．都正常发光
11．利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V”字样 闭合开关，实验操作过程中出现了以下几种情况，详解错误的是（ ）
A．无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因是小灯泡断路
B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱
C．当小灯泡的实际电压为2.5V时，要测量小灯泡的额定功率，需将滑片向左移动
D．电压表无示数，小灯泡不亮，可能是小灯泡短路
12．在测量小灯泡额定功率的实验中，某同学连接的电路正确，闭合开关后灯泡发光，但无论怎样移动变阻器的滑片，电压表的示数都达不到灯泡的额定电压值，原因可能是（ ）
A．滑动变阻器的总电阻太大 B．电压表的量程太大
C．电流表的量程太小 D．电源电压太低
13．如图所示是实验电路的一部分，由此你可以判断该实验的目的是
A．测电阻功率
B．测电阻阻值
C．研究通过电阻的电流与其两端电压的关系
D．以上三个实验都有可能

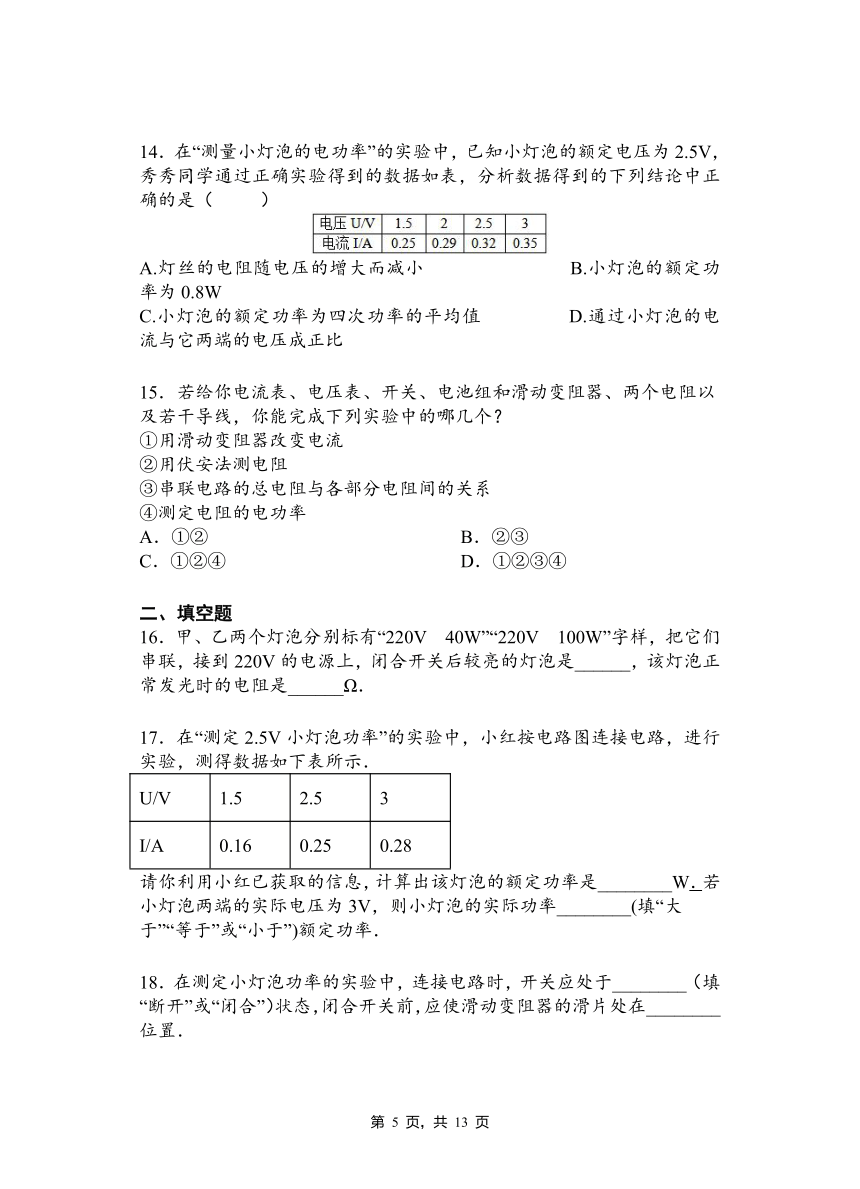

14．在“测量小灯泡的电功率”的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如表，分析数据得到的下列结论中正确的是（ ）
A.灯丝的电阻随电压的增大而减小 B.小灯泡的额定功率为0.8W
C.小灯泡的额定功率为四次功率的平均值 D.通过小灯泡的电流与它两端的电压成正比
15．若给你电流表、电压表、开关、电池组和滑动变阻器、两个电阻以及若干导线，你能完成下列实验中的哪几个？
①用滑动变阻器改变电流
②用伏安法测电阻
③串联电路的总电阻与各部分电阻间的关系
④测定电阻的电功率
A．①② B．②③
C．①②④ D．①②③④
二、填空题
16．甲、乙两个灯泡分别标有“220V 40W”“220V 100W”字样，把它们串联，接到220V的电源上，闭合开关后较亮的灯泡是______，该灯泡正常发光时的电阻是______Ω．
17．在“测定2.5V小灯泡功率”的实验中，小红按电路图连接电路，进行实验，测得数据如下表所示．
U/V 1.5 2.5 3
I/A 0.16 0.25 0.28
请你利用小红已获取的信息，计算出该灯泡的额定功率是________W．若小灯泡两端的实际电压为3V，则小灯泡的实际功率________(填“大于”“等于”或“小于”)额定功率．
18．在测定小灯泡功率的实验中，连接电路时，开关应处于________（填“断开”或“闭合”）状态，闭合开关前，应使滑动变阻器的滑片处在________位置．
19．如图甲是小灯泡和电阻的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关，小灯泡的实际功率为；再闭合开关，电流表示数变化了______A，此时电路消耗的总功率为______W。
20．某同学用一个电压表和两个电流表测电路中的电压和电流，如图．若测出两灯都发光时，电压表的示数，两只电流表、的示数分别为、，则灯泡的功率是______．
21．下表是小林在实验中记录的实验数据，请根据表中数据归纳出电功率P与电阻R的关系：P=________．
R/Ω 10 20 30 40 50 60
P/W 5 7 9 11 13 15
22．在“测定小灯泡额定功率”的实验中，已知电源电压为6V，小灯泡额定电压为3.8V，灯丝电阻约为8Ω，则电流表（0.6A、3A）应选用的量程为________．电压表（3V、15V）应选用的量程为______．某同学在连接好电路并检查无误后，闭合开关前，要把滑动变阻器的滑片调到______值（变阻器与灯串联）；要测定小灯泡的额定功率，必须使小灯泡两端电压为________V，并测出通过小灯泡的电流值．
23．小岩利用电压表和电流表计算小灯泡的电功率．实验过程中，与小灯泡并联的电压表的示数如图甲所示，与小灯泡串联的电流表的示数如图乙所示，则电压表的示数为______V，电流表的示数为_______A，此时所测量的小灯泡的电功率为_______W．
24．某同学想借助如图所示的电能表测出家中一盏电灯的电功率。
(1)测量时除用电能表外，还需要使用的测量工具是________。
(2)关掉家中其他所有用电器，只让这盏电灯工作，测得电能表转盘转10圈所用的时间是2 min，则这盏电灯的电功率是________W。
25．在物理实验中，经常要进行多次测量，其目的有两个：①减小误差；②寻找普遍规律。在“测量小灯泡不同电压下的电功率”的实验中，多次测量的目的是________(选填“①”或“②”)；在“用电压表和电流表测定值电阻”的实验中，多次测量的目的是________(选填“①”或“②”)。
26．测量小灯泡的电功率实验原理____________，连接电路时开关应该________，滑动变阻器的滑片应调到________处，滑动变阻器在实验中作用________、________。
27．在测量小灯泡的实际功率时，应________，以观察灯泡在不同电压下的发光情况.但在测某小灯泡的额定功率时，就只能________，即测小灯泡在________电压下的功率；因为任何用电器都只有一个固定的额定功率.
28．如图是小华连接的测量额定电压为2.5V的小灯泡的额定功率的实物连接图．请你指出图中的错误或不足之处．（小灯泡的电阻约为10Ω）
（1）______；
（2）______；
（3）______．
29．在测量小灯泡额定电功率时，电压表出现了故障不能使用，小明向老师借了一只阻值为10欧的定值电阻，设计了如图所示的电路，按下面的顺序测量额定电压为的小灯泡的额定功率.
(1)测量时，先闭合开关S和S1，调节滑动变阻器，当电流表的示数为________时，小灯泡正常工作．
(2)断开所有开关后，保持滑片的位置不动，再将开关和________闭合，读出电流表的示数为 .则通过小灯泡的电流为________.
(3)算出小灯泡的额定功率 ________.
30．如图，是测定小灯泡的额定功率的实验电路图，在实际操作时，闭合开关前，滑动变阻器滑片P应位于端________（填“a”或“b”），闭合开关后，应调节滑动变阻器使电压表的示数等于小灯泡的________．
三、实验题
31．小华在做“测量小灯泡的电功率”的实验时，选取了一个标有“2.5V”字样的小灯泡进行多次实验，并连续进行了四次测量，下表是他得到的实验数据和观察到的现象。
根据表中的致据和现象，可得到：
（1）小灯泡的额定功率是 W。
（2）实验证明：在额定电压下，小灯泡可以正常发光，当实际电压大于额定电压时，实际功率 额定功率，小灯泡 （选填“较亮”或“较暗”）；当实际电压小于额定电压时，实际功率 额定功率，小灯泡 （选填“较亮”或“较暗”）。
32．如图甲所示，在“测量小灯泡的电功率”的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
(1)闭合开关前应将滑片置于最 ___________ （选填“左”或“右”）端。
(2)检查无误后闭合开关，移动滑动变阻器的滑片P到某处，电压表的示数如乙图所示，若要测量小灯泡的额定功率，应将图中的滑片P向 ___________ （选填“左”或“右”）移动，使电压表的示数为2.5V，此时电流表的示数如图丙所示，则小灯泡的额定功率为 ___________ W。
(3)测出小灯泡的额定功率后，又测出了小灯泡在不同电压下的实际功率，根据实验数据，绘制出灯泡的I—U图像，如图丁中b所示，其中、是灯泡的额定电压和额定电流。根据图像可知小灯泡的电阻是变化的，这是因为受到了 ___________ 的影响。
(4)做完上述实验后，小致将灯泡换成定值电阻，多次改变滑片位置，记录电流表和电压表示数，绘制出定值电阻的I―U图像，如图丁中a所示。根据图像a得出结论：在电阻一定时， ___________ 。
(5)试详解图像中A、B、C三点电阻、、大小关系为 ___________ 。
(6)若把实验中用的小灯泡和定值电阻并联后接到原电路中，当小灯泡的电压为额定电压的一半时，小灯泡的实际功率为，电阻的实际功率为，则___________。
四、计算题
33．如图所示，图甲是小谦同学研究调光灯的实验电路图，小灯泡规格是“6V3W”，闭合开关S，当滑动变阻器滑片P在A点时，滑动变阻器连入电路的电阻为R1，电压表的示数为4V，当滑动变阻器滑片P在B点时，滑动变阻器连入电路的电阻为R2，电压表的示数为2V，且R2＝2R1，测绘出小灯泡的I﹣U图像如图乙所示，电源电压保持不变：
(1)小灯泡正常发光时的电流是多少？
(2)小灯泡两端电压为2V时的实际功率是多少？
(3)电源电压是多少？
34．有一个标有“ ”字样的小灯泡，如果接到的电源上，若使小灯泡正常发光，
（1）则必须串联一个阻值为多大的电阻？
（2）此时这个电阻的电功率是多少？
2021-2022学年人教版物理九年级第十八章 第3节 测量小灯泡的电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C D B A C B C D D
题号 11 12 13 14 15
答案 C D D B D
二、填空题
16． 甲 1210
17．0.625 大于
18．断开 阻值最大
19．0.2 1.2
20．
21．（0.2W/Ω）×R+3W
22．0～0.6A 0～15V 最大 3.8
23．2 0.3 0.6
24．停表 100
25．② ①
26． 断开 阻值最大 保护电路 控制灯泡两端电压
27．多测几次 测一次 额定
28．电流表应选“”和“0.6”两个接线柱 电压表应选“”和“3”两个接线柱 电压表并联在小灯泡两端
29．0.25 A S2 0.4A 1W
30．b 额定电压
三、实验题
31．（1）1 （2）大于；较亮；小于；较暗
32．右 左 0.8 温度 通过电阻的电流与电阻两端的电压成正比 >
四、计算题
33．(1)0.5A；(2)0.5W；(3)12V
34．（1） （2）
