第十六章 第2节 串、并联电路中电压的规律培优基础练 2021-2022学年人教版物理九年级全一册物理（含答案）

2021-2022学年人教版物理九年级培优基础练（含参考答案）
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（ ）
A．U1>U2 B．U1=U2 C．U12． 如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3V B．2.5V C．3.8V D．6.3V
3． 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（ ）
A．甲电路中，U=U1=U2 B．甲电路中，U＞U1=U2
C．乙电路中，I=Il+I2 D．乙电路中，I＞I1=I2

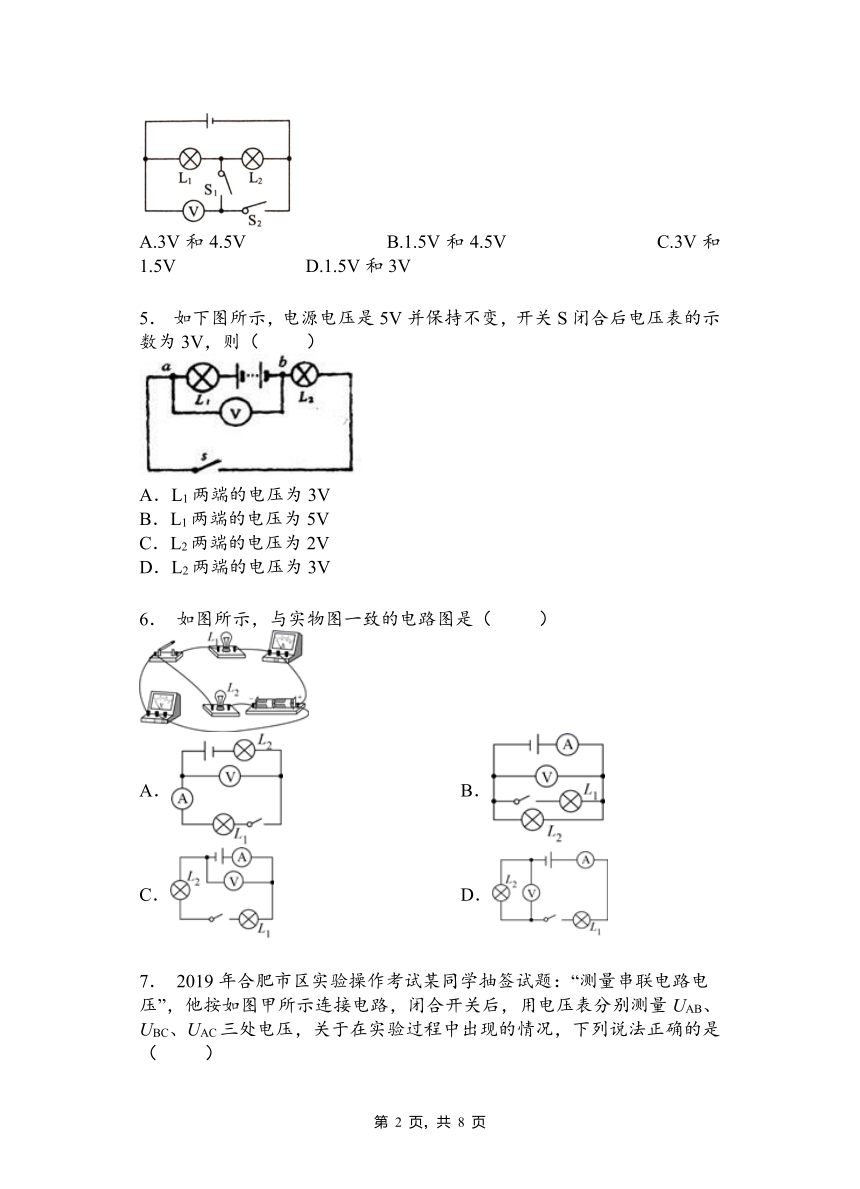

4． 如图所示，电源电压保持不变。当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V。则L1和L2两端的电压分别是（ ）
A.3V和4.5V B.1.5V和4.5V C.3V和1.5V D.1.5V和3V
5． 如下图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）
A．L1两端的电压为3V
B．L1两端的电压为5V
C．L2两端的电压为2V
D．L2两端的电压为3V
6． 如图所示，与实物图一致的电路图是（ ）
A． B．
C． D．

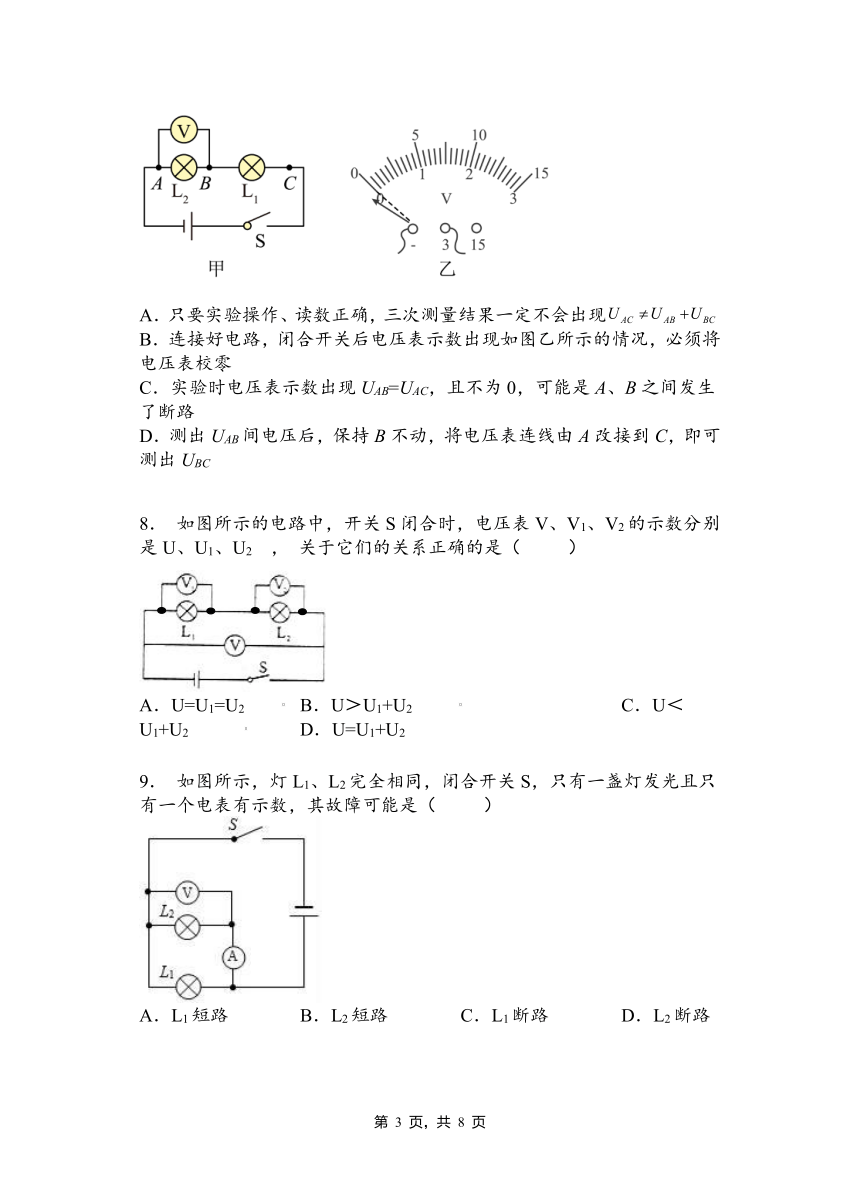

7． 2019年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，闭合开关后，用电压表分别测量UAB、UBC、UAC三处电压，关于在实验过程中出现的情况，下列说法正确的是（ ）
A．只要实验操作、读数正确，三次测量结果一定不会出现
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
C．实验时电压表示数出现UAB=UAC，且不为0，可能是A、B之间发生了断路
D．测出UAB间电压后，保持B不动，将电压表连线由A改接到C，即可测出UBC
8． 如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2 ， 关于它们的关系正确的是（ ）
A．U=U1=U2 B．U＞U1+U2 C．U＜U1+U2 D．U=U1+U2
9． 如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路

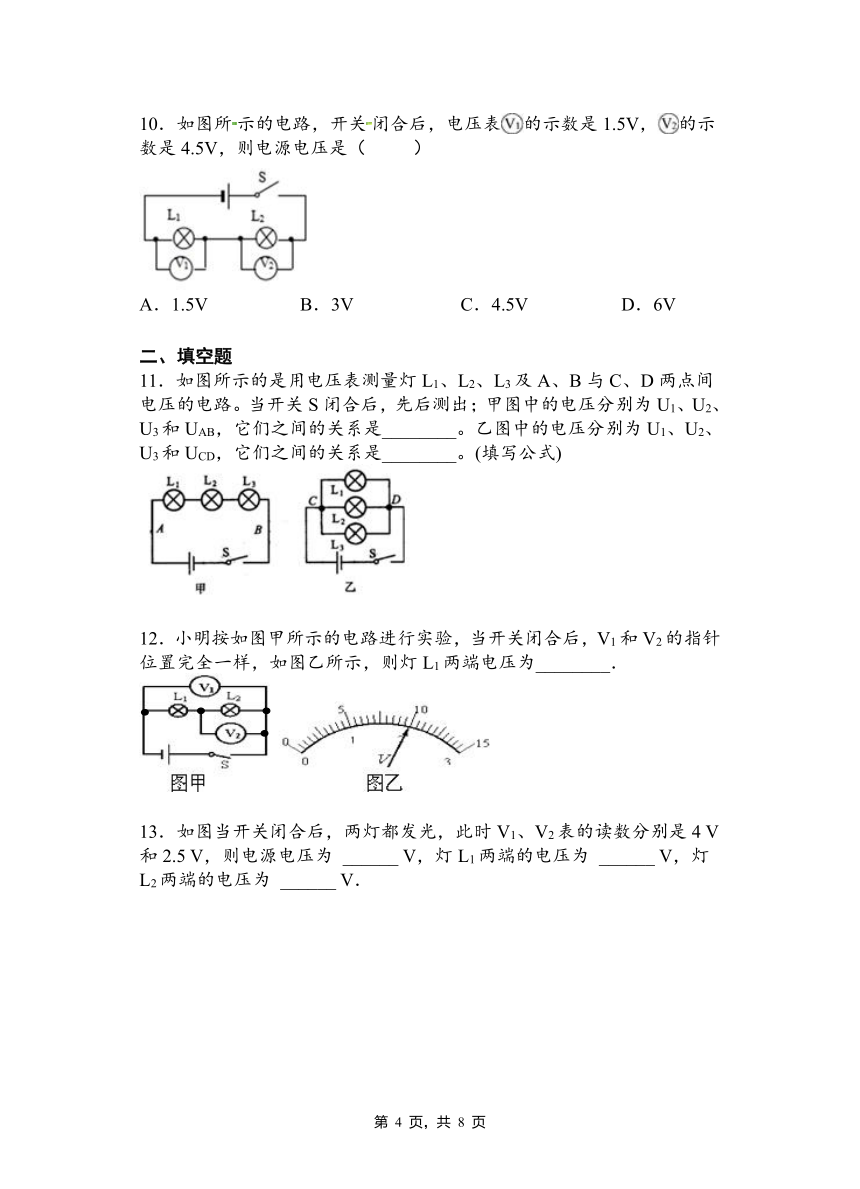

10．如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（ ）
A．1.5V B．3V C．4.5V D．6V
二、填空题
11．如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
12．小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，则灯L1两端电压为________．
13．如图当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4 V和2.5 V，则电源电压为 ______ V，灯L1两端的电压为 ______ V，灯L2两端的电压为 ______ V．
14．如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表V1和V2的示数如图乙和丙所示，则灯L1两端电压为________V，灯L2两端的电压为________V。
15．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
16．若每个节日小彩灯的正常工作电压均是3V，要把它们接在36V的电路中且正常发光，至少要联 个小彩灯。
17．如图所示的电路，灯L1和L2是______联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是______V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是______。
18．一节新干电池电压为________伏。手电筒的小电珠与控制它的开关是______的，一般手电筒都需要用两节干电池才能正常使用，这两节干电池是________的。（均选填“串联”或“并联”）
19．如图所示的电路，闭合开关，电压表V1的示数为6V，则电压表V2的示数为 V，电源电压为 V。
20．如图所示的电路中，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开、S2闭合时，电压表示数为6V．则灯L1两端电压为______V，灯L2两端电压为_____V，电源电压为_______V．
三、实验题
21．“探究串联电路的电压关系”的实验电路如图甲所示；
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（选填“相同”或“不同”）规格的小灯泡；
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____；
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间，小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可，小聪的办法是否正确？答：_____，原因是_____；
（4）小明按甲图实验一会儿后看到两个灯都熄灭，电压表示数明显增大，则故障原因可能是
_____。
22．在“探究串联电路电压的特点”活动中．
(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡．
(2)在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是__________(填出一种即可)．
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_________，理由是____________________________．
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，详解实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：____________，改进方法是____________．
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D C C D A C D D D
二、填空题
11． UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
12．8V
13．4 1.5 2.5
14．3.52.5
15． 3 2
16．12
17．串 1.6 灯L2开路
18．1.5 串联 串联
19．6 6
20．2.5V 3.5V 6V
三、实验题
21．不同 断开开关，换用0-3V量程 不正确 电压表正负接线柱接反了 L1断路
22．6 不同 L1被短路(或L2断路) 不能 电压表正、负接线柱接反 实验次数太少，结论不具有普遍性 换用不同规格的小灯泡多次重复实验
