第五章透镜及其应用章末测试卷2021—2022学年人教版八年级物理上册（含答案）

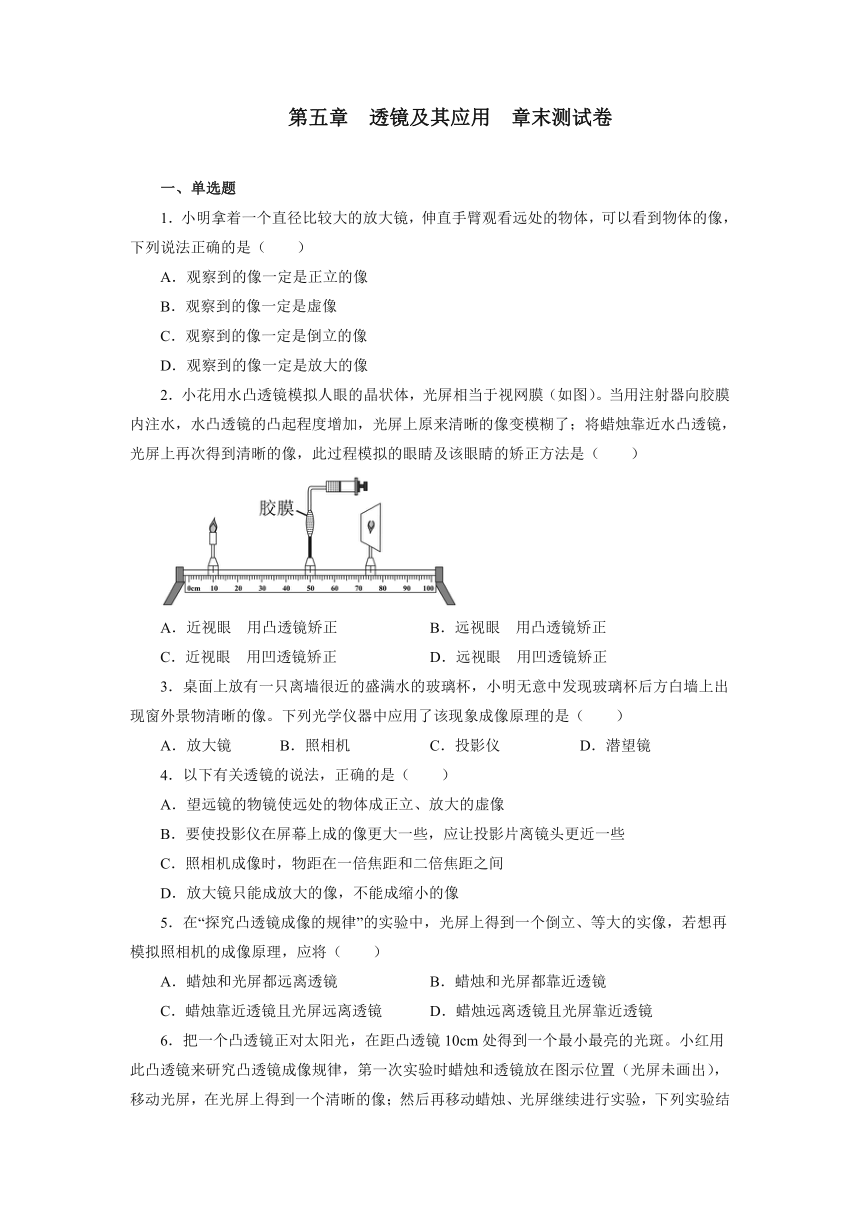

第五章 透镜及其应用 章末测试卷
一、单选题
1．小明拿着一个直径比较大的放大镜，伸直手臂观看远处的物体，可以看到物体的像，下列说法正确的是（　　）
A．观察到的像一定是正立的像
B．观察到的像一定是虚像
C．观察到的像一定是倒立的像
D．观察到的像一定是放大的像
2．小花用水凸透镜模拟人眼的晶状体，光屏相当于视网膜（如图）。当用注射器向胶膜内注水，水凸透镜的凸起程度增加，光屏上原来清晰的像变模糊了；将蜡烛靠近水凸透镜，光屏上再次得到清晰的像，此过程模拟的眼睛及该眼睛的矫正方法是（　　）
A．近视眼 用凸透镜矫正 B．远视眼 用凸透镜矫正
C．近视眼 用凹透镜矫正 D．远视眼 用凹透镜矫正
3．桌面上放有一只离墙很近的盛满水的玻璃杯，小明无意中发现玻璃杯后方白墙上出现窗外景物清晰的像。下列光学仪器中应用了该现象成像原理的是（　　）
A．放大镜 B．照相机 C．投影仪 D．潜望镜
4．以下有关透镜的说法，正确的是（　　）
A．望远镜的物镜使远处的物体成正立、放大的虚像
B．要使投影仪在屏幕上成的像更大一些，应让投影片离镜头更近一些
C．照相机成像时，物距在一倍焦距和二倍焦距之间
D．放大镜只能成放大的像，不能成缩小的像
5．在“探究凸透镜成像的规律”的实验中，光屏上得到一个倒立、等大的实像，若想再模拟照相机的成像原理，应将（　　）
A．蜡烛和光屏都远离透镜 B．蜡烛和光屏都靠近透镜
C．蜡烛靠近透镜且光屏远离透镜 D．蜡烛远离透镜且光屏靠近透镜

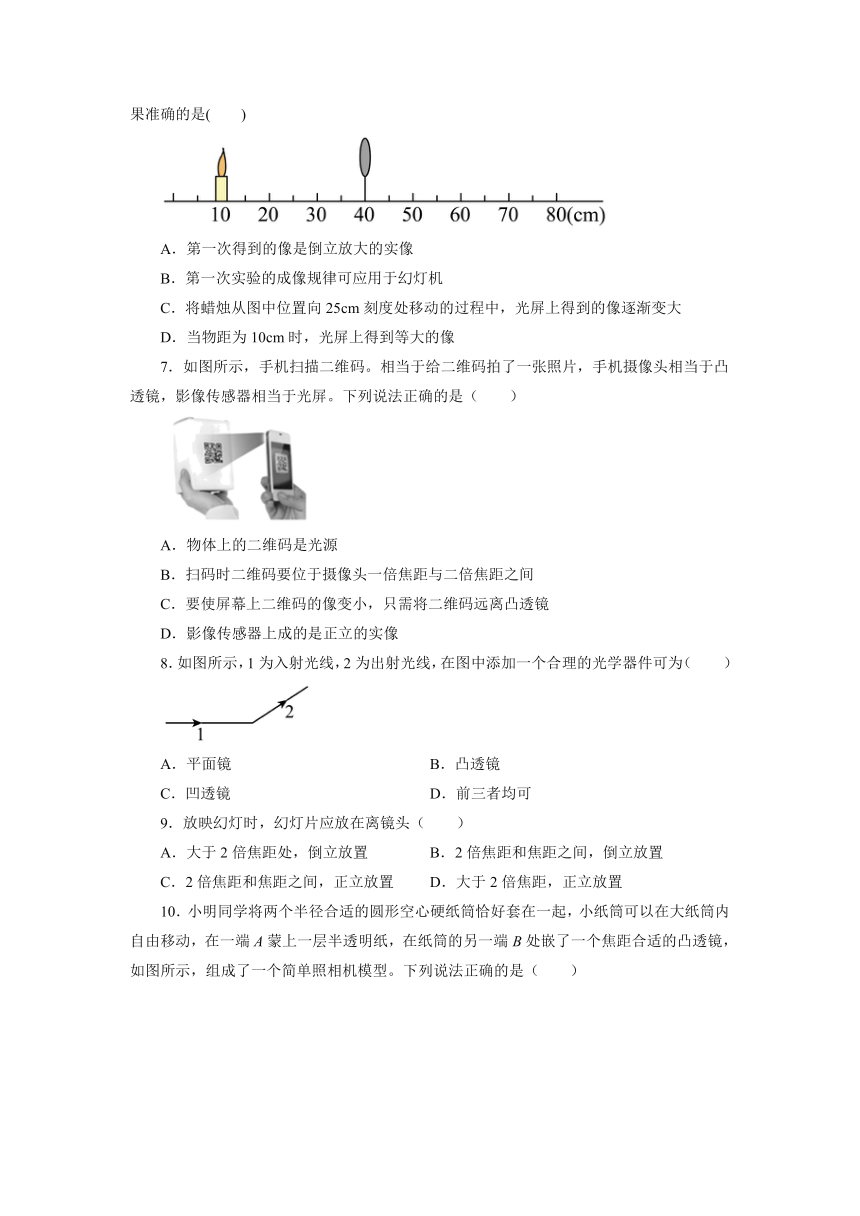

6．把一个凸透镜正对太阳光，在距凸透镜10cm处得到一个最小最亮的光斑。小红用此凸透镜来研究凸透镜成像规律，第一次实验时蜡烛和透镜放在图示位置（光屏未画出），移动光屏，在光屏上得到一个清晰的像；然后再移动蜡烛、光屏继续进行实验，下列实验结果准确的是(　　)
A．第一次得到的像是倒立放大的实像
B．第一次实验的成像规律可应用于幻灯机
C．将蜡烛从图中位置向25cm刻度处移动的过程中，光屏上得到的像逐渐变大
D．当物距为10cm时，光屏上得到等大的像
7．如图所示，手机扫描二维码。相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏。下列说法正确的是（　　）
A．物体上的二维码是光源
B．扫码时二维码要位于摄像头一倍焦距与二倍焦距之间
C．要使屏幕上二维码的像变小，只需将二维码远离凸透镜
D．影像传感器上成的是正立的实像
8．如图所示，1为入射光线，2为出射光线，在图中添加一个合理的光学器件可为（　　）
A．平面镜 B．凸透镜
C．凹透镜 D．前三者均可
9．放映幻灯时，幻灯片应放在离镜头（　　）
A．大于2倍焦距处，倒立放置 B．2倍焦距和焦距之间，倒立放置
C．2倍焦距和焦距之间，正立放置 D．大于2倍焦距，正立放置
10．小明同学将两个半径合适的圆形空心硬纸筒恰好套在一起，小纸筒可以在大纸筒内自由移动，在一端A蒙上一层半透明纸，在纸筒的另一端B处嵌了一个焦距合适的凸透镜，如图所示，组成了一个简单照相机模型。下列说法正确的是（　　）
A．应把A端朝着明亮的室外，端朝着较暗的室内
B．眼睛应对着端向筒内观察，可以看到A端半透明纸上的像是否清晰
C．如果观察到的像模糊不清，只有调节的距离才可调出清晰的像
D．如果在A端半透明纸上观察到了某物体清晰缩小的像，该物体离端的距离一定比此时的距离大
11．下列说法正确的是（　　）
A．用幻灯机投影时，影片和镜头的距离应该小于一倍焦距
B．用放大镜看地图时，透镜和地图间的距离应该在一倍焦距和二倍焦距之间
C．升旗仪式时，老师先给主席台拍了一个特写镜头，为了拍摄主席台全景，他前进了好几步，然后将照相机镜头前伸了一些
D．为了把幻灯机上屏幕上的画面调小，应将幻灯机靠近屏幕，同时将幻灯片与镜头之间的距离调长一些
二、作图题
12．请在图中画出经过透镜折射后的光线。
13．请画出图中入射光线经过凹透镜后的折射光线。

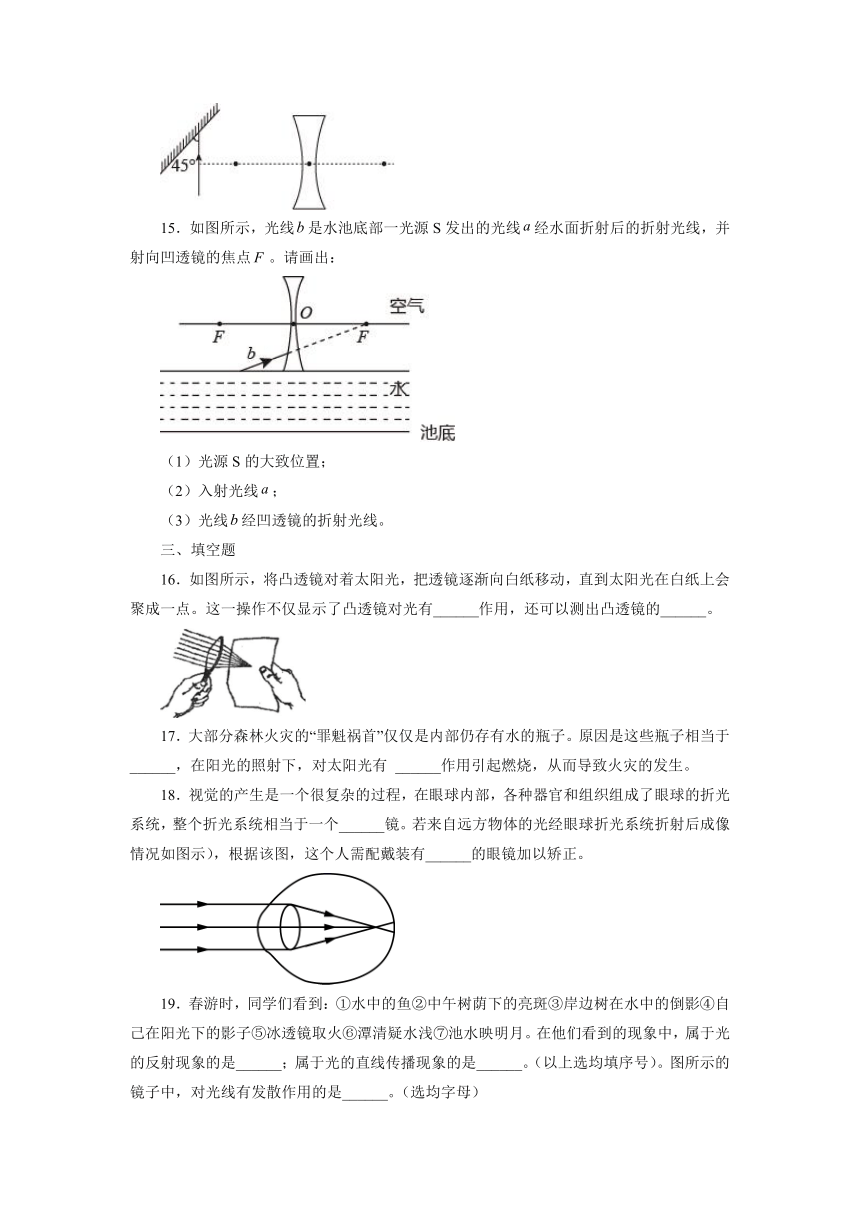

14．如图，一束光垂直于凹透镜的主光轴射向平面镜，请在图中画出该束光经平面镜反射再通过凹透镜折射的光路图。
15．如图所示，光线是水池底部一光源S发出的光线经水面折射后的折射光线，并射向凹透镜的焦点。请画出：
（1）光源S的大致位置；
（2）入射光线；
（3）光线经凹透镜的折射光线。
三、填空题
16．如图所示，将凸透镜对着太阳光，把透镜逐渐向白纸移动，直到太阳光在白纸上会聚成一点。这一操作不仅显示了凸透镜对光有______作用，还可以测出凸透镜的______。
17．大部分森林火灾的“罪魁祸首”仅仅是内部仍存有水的瓶子。原因是这些瓶子相当于 ______，在阳光的照射下，对太阳光有 ______作用引起燃烧，从而导致火灾的发生。
18．视觉的产生是一个很复杂的过程，在眼球内部，各种器官和组织组成了眼球的折光系统，整个折光系统相当于一个______镜。若来自远方物体的光经眼球折光系统折射后成像情况如图示），根据该图，这个人需配戴装有______的眼镜加以矫正。
19．春游时，同学们看到：①水中的鱼②中午树荫下的亮斑③岸边树在水中的倒影④自己在阳光下的影子⑤冰透镜取火⑥潭清疑水浅⑦池水映明月。在他们看到的现象中，属于光的反射现象的是______；属于光的直线传播现象的是______。（以上选均填序号）。图所示的镜子中，对光线有发散作用的是______。（选均字母）
20．如图所示是______眼的成因图，需戴______镜矫正。
21．在探究凸透镜成像规律的实验中，将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上，某一次实验情形如图所示，此时会在光屏上得到一个倒立、________的实像，根据这一成像规律，可以制成一个生活中常见的光学仪器是________，实验时小明同学配戴的近视眼镜对光线有________作用。
22．奥运会击剑赛场安装了“鹰眼”设备，也称“即时回放系统”，这个系统由8个或10个高速摄像头、4台电脑和大屏幕组成．物体通过摄像机镜头成______、______的______像。在实像范围内，人靠近“鹰眼”时，像会______（填“变大”、“变小”或“不变”）
23．手机摄像头相当于凸透镜，影像传感器相当于光屏。如图所示，用手机扫描二维码，相当于给二维码拍了一张照片，则手机摄像头离二维码的距离肯定大于______（选填“一倍焦距”或“二倍焦距”）。影像传感器上成的是______（选填“正立”或“倒立”）______（选填“放大”“缩小”或“等大”）的实像。
24．分别通过凸透镜和凹透镜靠近书本观察文字，发现通过________透镜看到的文字是缩小的。生物课上常用的显微镜能对微小物体进行高倍放大，它利用两个焦距不同的凸透镜分别作为物镜和目镜，通过目镜所成的像是放大的________（选填“实”或“虚”）像。
25．如图所示，在探究“凸透镜成像的规律”实验中，蜡烛、透镜、光屏的位置如图所示，光屏上成一个清晰的像，应用这一原理可制成______；（选填放大镜，投影仪，照像机）若再将蜡烛远离透镜，同时将光屏______（填“远离”或“靠近”）透镜，才能在光屏上再次成一个清晰的像。
四、实验题
26．小明在实验室用蜡烛、凸透镜、光屏做“探究凸透镜成像的规律”实验。
（1）让一束平行光线通过凸透镜，当移动光屏找到最小最亮的光斑时，如图所示则该凸透镜的焦距是________cm。
（2）小明依次将点燃的蜡烛、凸透镜和光屏固定好位置，并将三者中心调整到同一高度后，无论怎样只移动光屏，在光屏中心都只能看到一个不变的圆形光斑，你认为可能出现的原因应该是________。
（3）小明用该透镜进行实验，他把蜡烛放在如图所示A位置时，光屏应向M点的______（选填“左”或“右”）侧移动，才能接收到一个清晰的像，该成像规律在实际生活中的应用是________（选填“照相机”、“投影仪”或“放大镜”）。
（4）完成上述实验后，小明拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜。结果，光屏上原来清晰的像变模糊了，他只将光屏向远离凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像。由此可见，这只眼镜是________（选填“近视”或“远视”）眼镜。
（5）小刚同学用图所示的装置在光屏上得到一个清晰的像C，接着他保持蜡烛的位置不变，用另一个焦距为f′的凸透镜代替原来焦距为f的凸透镜并保持透镜的位置不变，移动光屏使烛焰在光屏上成清晰的像D，观察实验现象，他发现像D比像C变大了，则根据上述实验可以判断f′与f大小关系是f′________f（填“大于”或“小于”或“等于”）。由实验可知：当用变焦照相机拍照时，如果想使被拍摄景物的像变大些，应调节相机的焦距变________些（选填“大”或“小”）。
27．在探究“凸透镜成像规律”的实验中。
（1）如图1平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_______cm；
（2）实验中，当蜡烛与凸透镜的距离如图2所示时，在光屏上可得一个清晰的像，这个像是_____（选填“倒立”或“正立”），______（选填“放大”、“缩小”或“等大”）的实像。生活中______（填“照相机”、“幻灯机”或“放大镜”）就是利用这个原理制成的。
（3）如图3保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中_______处能观察到烛焰的像；
（4）如图4在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_______眼镜（“近视”或“远视”）。
（5）实验中，若用不透明的硬纸板挡住凸透镜的上半部分，则光屛上的像______（填选项序号）。
A．只出现烛焰像的上半部分 B．只出现烛焰像的下半部分
C．出现烛焰完整的像，但像更小D．像仍然是完整的，且大小不变，只是变暗
参考答案
1．C
2．C
3．B
4．B
5．D
6．C
7．C
8．D
9．B
10．D
11．D
12．
13．
14．
15．
16．会聚 焦距
17．凸透镜 会聚
18．凸透 凹透镜
19．③⑦ ②④ bef
20．近视 凹透
21．放大 幻灯机 发散
22．倒立 缩小 实 变大
23．二倍焦距 倒立 缩小
24．凹 虚
25．投影仪 靠近
26．10 烛焰在凸透镜的焦点上 右 投影仪 近视 大于 大
27．10.0 倒立 放大 幻灯机 B 远视 D
