(共12张PPT)

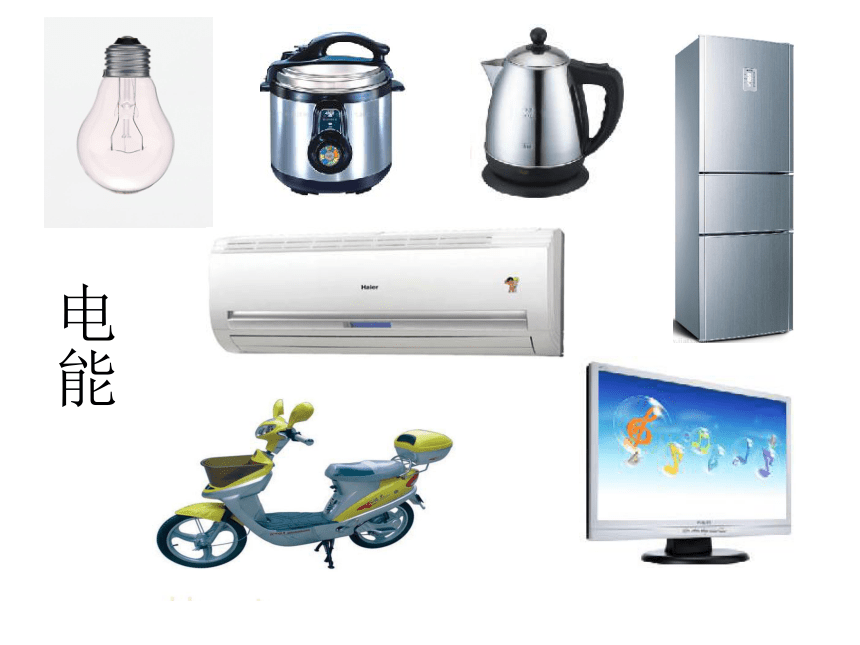

电能

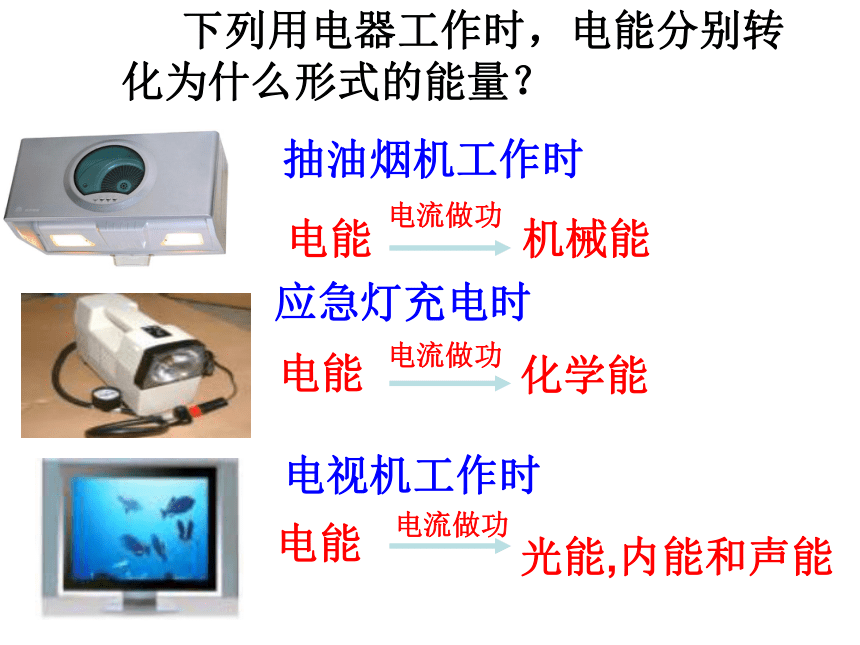

下列用电器工作时,电能分别转化为什么形式的能量?
抽油烟机工作时
电能
应急灯充电时
电能
电视机工作时
电能
机械能
化学能
光能,内能和声能
电流做功
电流做功
电流做功

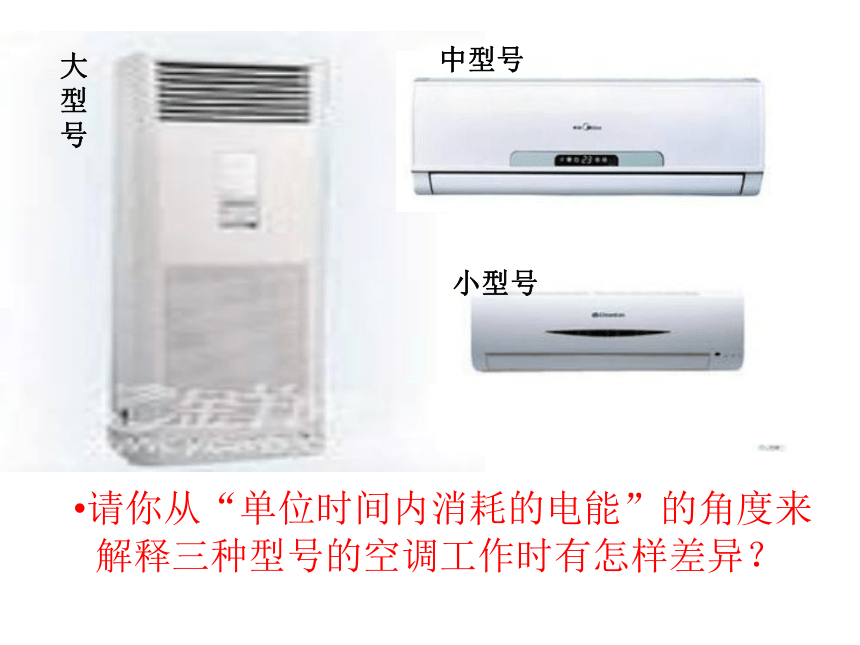

解释三种型号的空调工作时有怎样差异?
请你从“单位时间内消耗的电能”的角度来
大型号
中型号
小型号
大型号
中型号
小型号

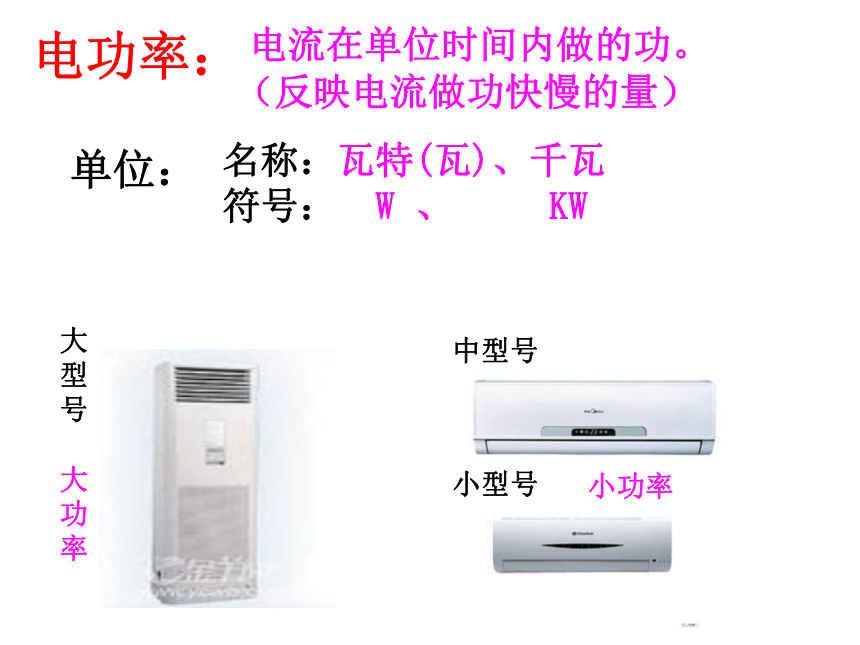

电功率:
电流在单位时间内做的功。
(反映电流做功快慢的量)
单位:
名称:瓦特(瓦)、千瓦
符号: W 、 KW
大功率
小功率

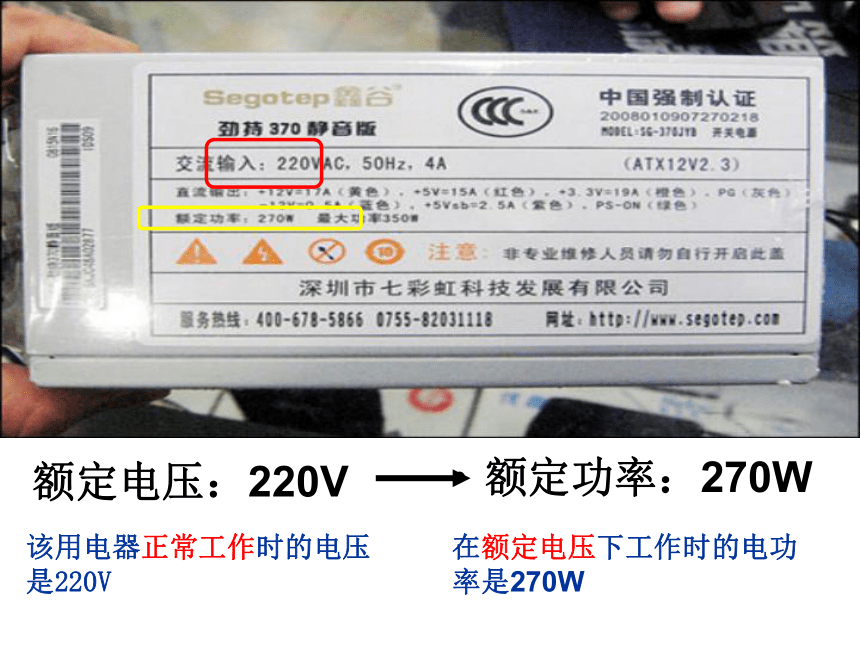

额定功率:270W
额定电压:220V
该用电器正常工作时的电压是220V
在额定电压下工作时的电功率是270W
电器 功率 电器 功率 电器 功率
电子表 0.001 普通照明灯泡 15~100 电熨斗 100~
1500
半导体
收音机 0.06~
0.4 家用电冰箱 100~
200 电饭煲 300~
1500
47cm彩电 40 台式电脑 100~
300 家用空调 950~
2300
日光灯 3~40 吸尘器 800 家用电烤炉 450~
1500
一些电器设备的功率(单位:瓦)
电压 功率 亮度
灯泡A 220V 100瓦
灯泡B 220V 25瓦
灯泡C 220V 15瓦
根据你的生活经验,这三个灯泡的亮度是否相同?
1.提出问题:灯泡亮度与电功率有什么关系?
2.建立猜想:
探究:灯泡亮度与电功率的关系
①.如何让两个灯泡都处于额定功率下正常工作?
探究:灯泡亮度与电功率的关系
提供两只小灯泡分别为灯泡A “2.5v-0.75W”
和灯泡B " 3.8V-1.14W“ 的小灯泡
3.设计实验,画出电路图
②.如何保持灯泡两端的电压分别都为“额定电压”?
3.设计实验,画出电路图
4.进行实验,
记录现象。
电压 功率 亮度
灯泡A 2.5v 0.75W
灯泡B 3.8v 1.14W
暗
亮
5.得出结论:
灯泡的电功率越大,灯泡越亮。
探究:灯泡亮度与电功率的关系
提供两只小灯泡分别为“2.5v-0.75W”和 " 3.8V-1.14W"的小灯泡
电压 功率 亮度
灯泡A 220V 100瓦
灯泡B 220V 25瓦
灯泡C 220V 15瓦
