第4章 第3节 平面镜成像2021-2022学年人教版八年级上册物理（含答案）

2021-2022学年人教版物理八年级每课自检

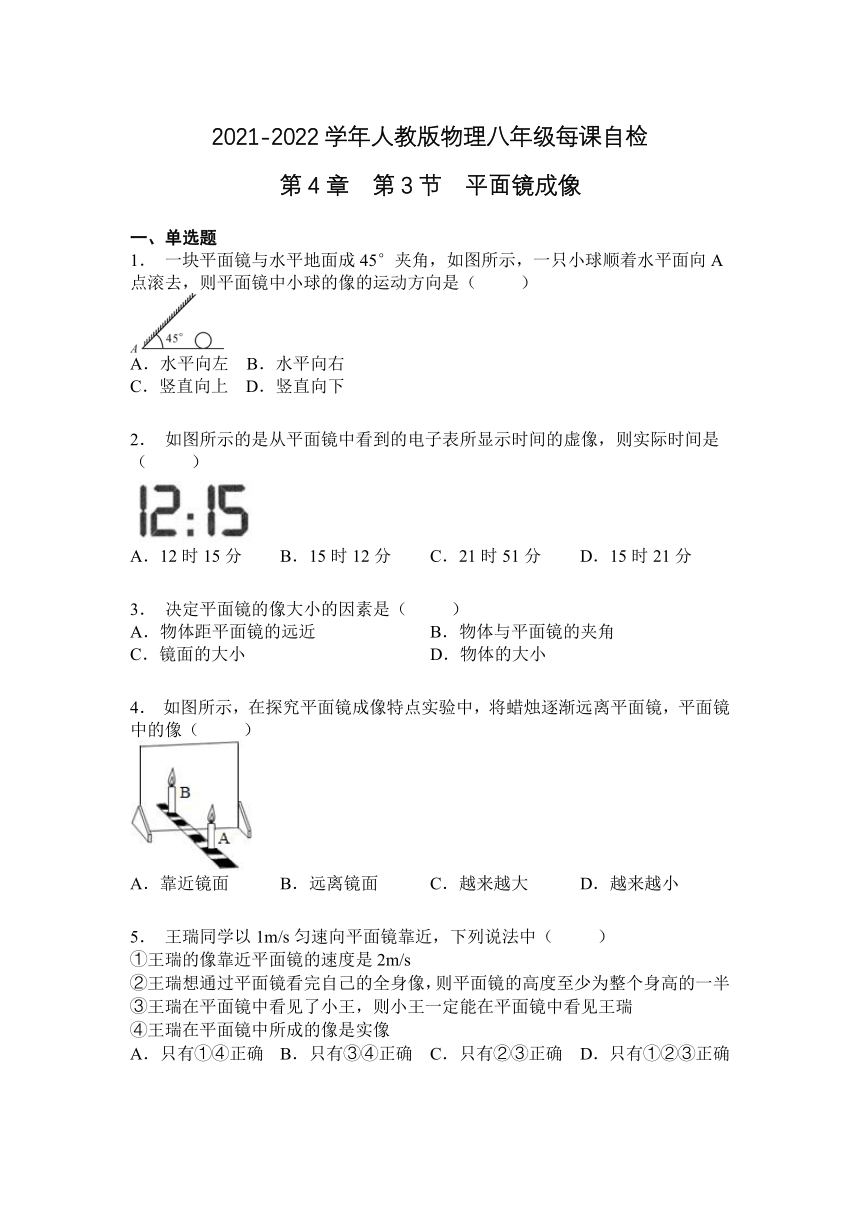

第4章 第3节 平面镜成像
一、单选题
1． 一块平面镜与水平地面成45°夹角，如图所示，一只小球顺着水平面向A点滚去，则平面镜中小球的像的运动方向是（ ）
A．水平向左 B．水平向右
C．竖直向上 D．竖直向下
2． 如图所示的是从平面镜中看到的电子表所显示时间的虚像，则实际时间是（ ）
A．12时15分 B．15时12分 C．21时51分 D．15时21分
3． 决定平面镜的像大小的因素是（ ）
A．物体距平面镜的远近 B．物体与平面镜的夹角
C．镜面的大小 D．物体的大小
4． 如图所示，在探究平面镜成像特点实验中，将蜡烛逐渐远离平面镜，平面镜中的像（ ）
A．靠近镜面 B．远离镜面 C．越来越大 D．越来越小
5． 王瑞同学以1m/s匀速向平面镜靠近，下列说法中（ ）
①王瑞的像面镜的速度是2m/s
②王瑞想通过平面镜看完自己的全身像，则平面镜的高度至少为整个身高的一半
③王瑞在平面镜中看见了小王，则小王一定能在平面镜中看见王瑞
④王瑞在平面镜中所成的像是实像
A．只有①④正确 B．只有③④正确 C．只有②③正确 D．只有①②③正确
6． 如图所示检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的视力表的像，则视力表在镜中的像与被测者相距（ ）
A．4.1 m B．4.4 m C．5 m D．4.7 m
7． 如图所示是某同学画出的潜望镜的示意图，使用这样的潜望镜看到的物体AB的像是（ ）
A．放大的倒立的实像 B．.缩小的倒立的实像 C．.等大的倒立的实像 D．等大的倒立的虚像
8． 如图所示，是从平面镜中看到的挂钟，挂钟显示的实际时间为（ ）
A．3∶00 B．3∶30 C．9∶00 D．9∶30
9． 如图所示，一块平面镜摔碎成大小不同的两块镜片后重新组合在一起，关于两块镜片成像的说法，正确的是（ ）
A．两块镜片都成完整的像，像的大小相同 B．两块镜片都成完整的像，像的大小不同
C．两块镜片都成不完整的像，像的大小相同 D．两块镜片都成不完整的像，像的大小不同

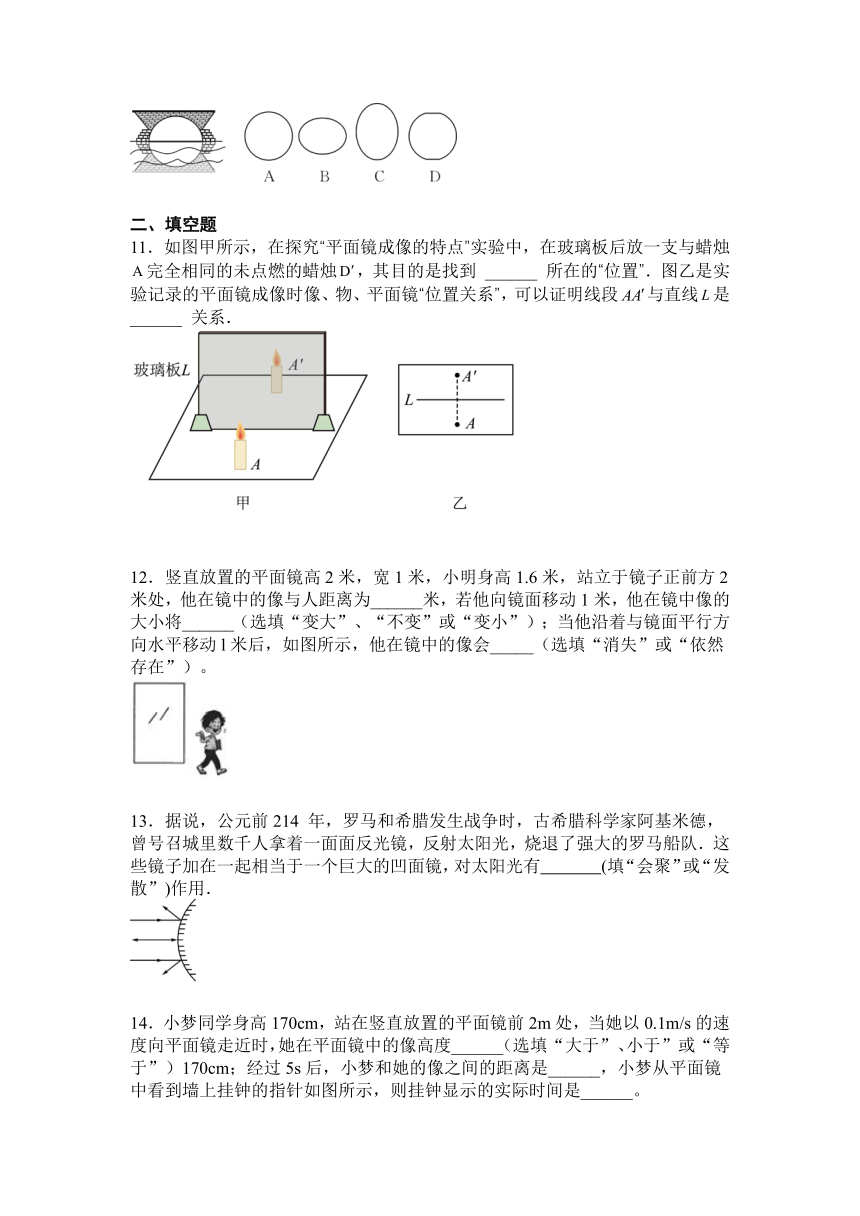

10．平静的水面上有一座石拱桥，露出水面的桥孔看上去是半圆形的，连同倒影，人们看到如图所示的“桥孔”为圆形．当水面上升后，看到“桥孔”的形状是下列图中的（ ）
二、填空题
11．如图甲所示，在探究“平面镜成像的特点”实验中，在玻璃板后放一支与蜡烛完全相同的未点燃的蜡烛，其目的是找到 ______ 所在的“位置”．图乙是实验记录的平面镜成像时像、物、平面镜“位置关系”，可以证明线段与直线是 ______ 关系．
12．竖直放置的平面镜高2米，宽1米，小明身高1.6米，站立于镜子正前方2米处，他在镜中的像与人距离为______米，若他向镜面移动1米，他在镜中像的大小将______（选填“变大”、“不变”或“变小”）；当他沿着与镜面平行方向水平移动l米后，如图所示，他在镜中的像会_____（选填“消失”或“依然存在”）。
13．据说，公元前214 年，罗马和希腊发生战争时，古希腊科学家阿基米德，曾号召城里数千人拿着一面面反光镜，反射太阳光，烧退了强大的罗马船队．这些镜子加在一起相当于一个巨大的凹面镜，对太阳光有 (填“会聚”或“发散”)作用．

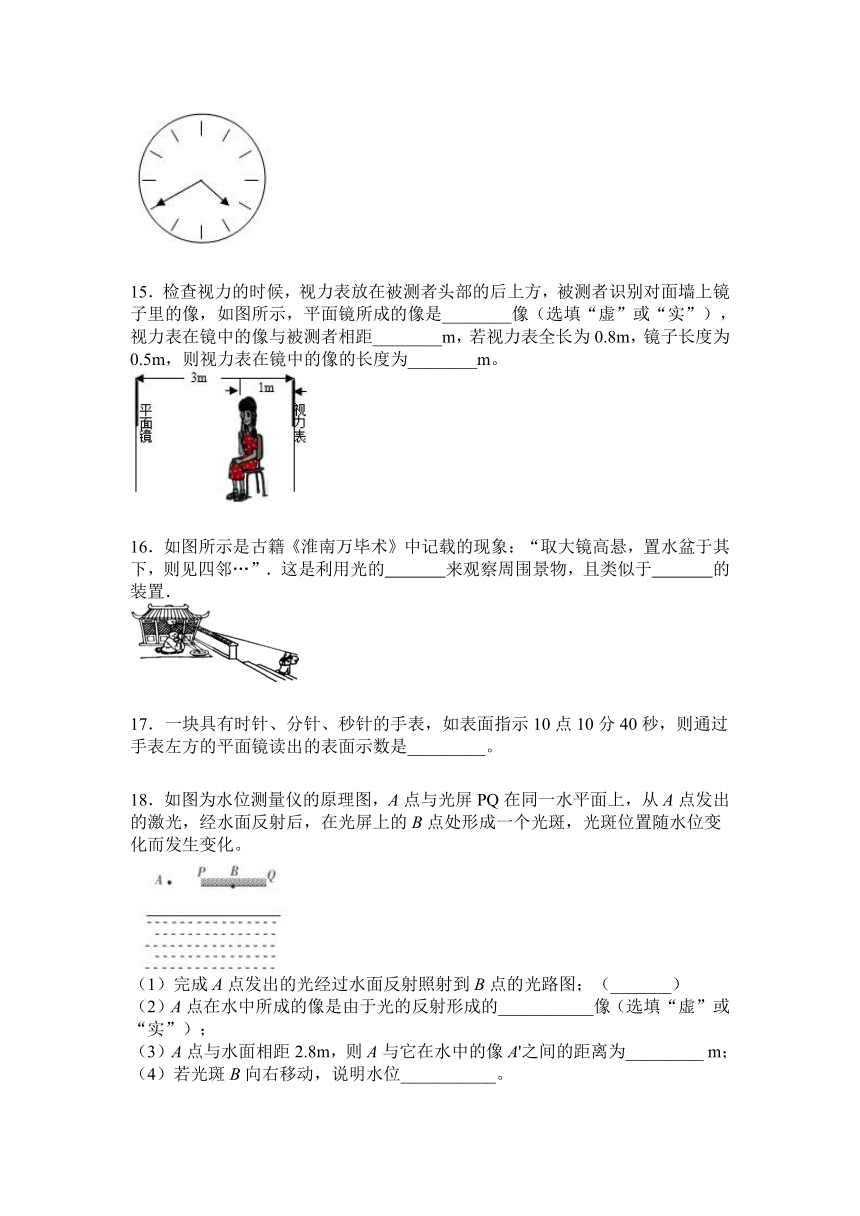

14．小梦同学身高170cm，站在竖直放置的平面镜前2m处，当她以0.1m/s的速度向平面镜走近时，她在平面镜中的像高度______（选填“大于”、小于”或“等于”）170cm；经过5s后，小梦和她的像之间的距离是______，小梦从平面镜中看到墙上挂钟的指针如图所示，则挂钟显示的实际时间是______。
15．检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像，如图所示，平面镜所成的像是________像（选填“虚”或“实”），视力表在镜中的像与被测者相距________m，若视力表全长为0.8m，镜子长度为0.5m，则视力表在镜中的像的长度为________m。
16．如图所示是古籍《淮南万毕术》中记载的现象：“取大镜高悬，置水盆于其下，则见四邻…”．这是利用光的 来观察周围景物，且类似于 的装置．
17．一块具有时针、分针、秒针的手表，如表面指示10点10分40秒，则通过手表左方的平面镜读出的表面示数是_________。
18．如图为水位测量仪的原理图，A点与光屏PQ在同一水平面上，从A点发出的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。
（1）完成A点发出的光经过水面反射照射到B点的光路图；（_______）
（2）A点在水中所成的像是由于光的反射形成的___________像（选填“虚”或“实”）；
（3）A点与水面相距2.8m，则A与它在水中的像A'之间的距离为_________ m；
（4）若光斑B向右移动，说明水位___________。
19．李梅同学身高165 cm，站在竖直放置的平面镜前，从平面镜中看到挂钟的指针如图所示。挂钟显示的实际时间是______，她向平面镜靠近的过程中，她的像的大小______（选填“变大”“变小”或“不变”），她在平面镜中所成的是______（选填“实像”或“虚像”）。
20．在“探究平面成像的特点”实验中，用____________替代平面镜，并用____________的蜡烛来寻找并确认像的位置（选填“点燃”或“未点燃”）．
三、实验题
21．如图甲所示是某实验小组同学探究“平面镜成像特点”的实验情景：
（1）该小组同学应该选取两根____（选填“相同”或“不相同”）的蜡烛做实验；
（2）点燃蜡烛A，在玻璃板后面移动蜡烛B，直到看上去与蜡烛A的像完全重合，此现象说明像与物体大小____；
（3）如图乙是该小组的实验记录，通过详解它们发现像与物到玻璃板的距离____，像与物的连线与玻璃板____；
（4）该小组实验的不足之处是______________________；
（5）此实验不能用平面镜进行，是因为平面镜_______，不能确定像的位置。
22．探究平面镜成像与物体的关系时，小明选择两根完全相同的蜡烛A、B和一块较厚的玻璃板M(前后两个面P、Q都可以作为平面镜)．实验时，小明在桌面上铺一张白纸，竖立一块玻璃板；将蜡烛A放置在玻璃板的前面，点燃蜡烛A，然后将蜡烛B放置在玻璃板后面移动，使之与蜡烛A的像重合，如图甲所示．接着按图乙的测量方法，多次改变蜡烛A的位置，认真测量并记录了对应数据：
实验序号 1 2 3 4
物距u/cm 4.2 5.0 6.8 10.0
像距v/cm 3.7 4.5 6.3 9.5
甲　　　　　　　　　　乙
(1)根据上述实验数据分析得出：像距 (填“等于”“小于”或“大于”)物距．
(2)这个结论与平面镜成像特点 (填“相符”或“不相符”)，主要是选择的蜡烛A所成的像到反射面的距离 (填“正确”或“不正确”)；根据上面数据推算玻璃板的厚度为 cm.
四、作图题
23．如下图所示，树上停着一只乌鸦，地上有几个小虫，乌鸦从树上的P点飞下来吃地上的哪一个小虫，再飞到对面的篱笆墙上的Q点，它飞行的路程最短 请你根据学过的光学知识设计一条飞行线路．
24．(1)有一点光源S在平面镜前，它发出的光线中有两条光线经平面镜反射后如图所示，根据平面镜成像的原理和特点确定光源位置，并完成光路图．
　
(2)如图所示是一点光源S发出的光射向平面镜，请根据平面镜成像的特点，在图中确定点光源S及其像S′的位置，并完成光路图．
　
25．如图所示，Sˊ为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请在S和Sˊ之间画出平面镜MN，并完成光线SA的光路．
2021-2022学年人教版八年级上册物理第4章 第3节 平面镜成像（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C D B C D D A A B
二、填空题
11．（虚）像 垂直
12．4 不变 依旧存在
13．会聚
14．等于 3m 7:20
15．虚 5 0.8
16．反射 潜望镜
17．1点49分20秒
18．所示 虚 5.6 下降
19．7:20 不变 虚像
20．玻璃板 未点燃
三、实验题
21．相同 相等 相等 垂直 一次实验不具备代表性 不透光
22．（1）小于 （2）不相符 不正确 0.5
四、作图题
23．
24．（1）
（2）
　
25．
