第5章 第1节 透镜2021-2022学年人教版八年级上册物理（含答案）

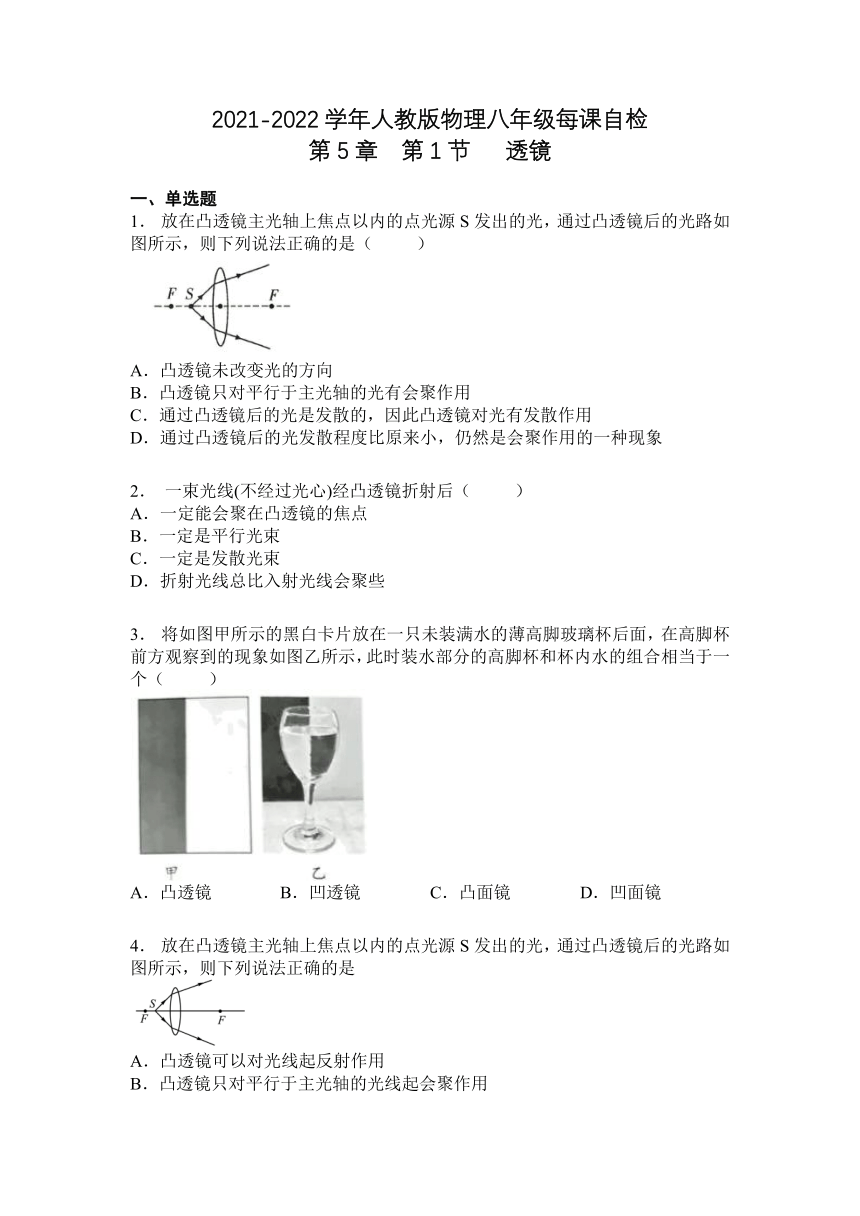

2021-2022学年人教版物理八年级每课自检
第5章 第1节 透镜
一、单选题
1． 放在凸透镜主光轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是（ ）
A．凸透镜未改变光的方向
B．凸透镜只对平行于主光轴的光有会聚作用
C．通过凸透镜后的光是发散的，因此凸透镜对光有发散作用
D．通过凸透镜后的光发散程度比原来小，仍然是会聚作用的一种现象
2． 一束光线(不经过光心)经凸透镜折射后（ ）
A．一定能会聚在凸透镜的焦点
B．一定是平行光束
C．一定是发散光束
D．折射光线总比入射光线会聚些
3． 将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（ ）
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜
4． 放在凸透镜主光轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是
A．凸透镜可以对光线起反射作用
B．凸透镜只对平行于主光轴的光线起会聚作用

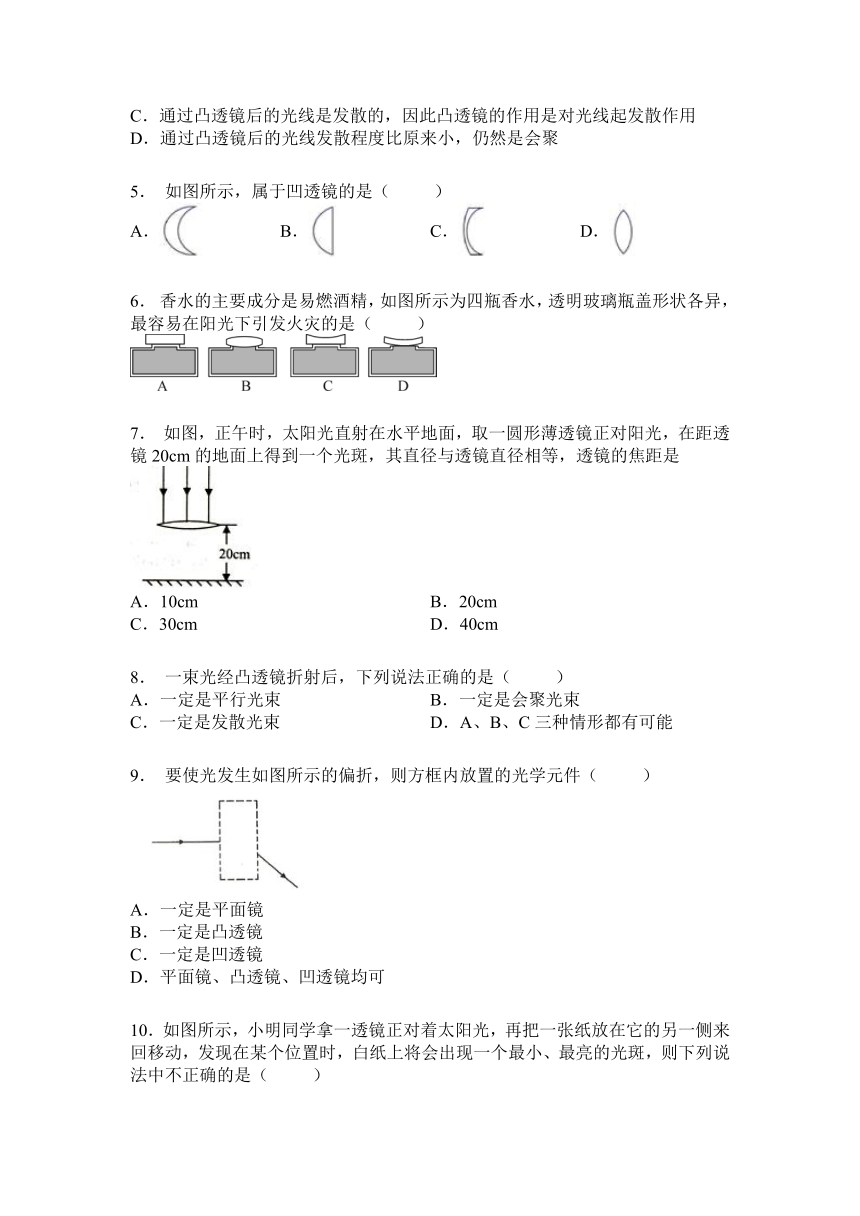

C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用
D．通过凸透镜后的光线发散程度比原来小，仍然是会聚
5． 如图所示，属于凹透镜的是（ ）
A． B． C． D．
6． 香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（ ）
7． 如图，正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜20cm的地面上得到一个光斑，其直径与透镜直径相等，透镜的焦距是
A．10cm B．20cm
C．30cm D．40cm
8． 一束光经凸透镜折射后，下列说法正确的是（ ）
A．一定是平行光束 B．一定是会聚光束
C．一定是发散光束 D．A、B、C三种情形都有可能
9． 要使光发生如图所示的偏折，则方框内放置的光学元件（ ）
A．一定是平面镜
B．一定是凸透镜
C．一定是凹透镜
D．平面镜、凸透镜、凹透镜均可

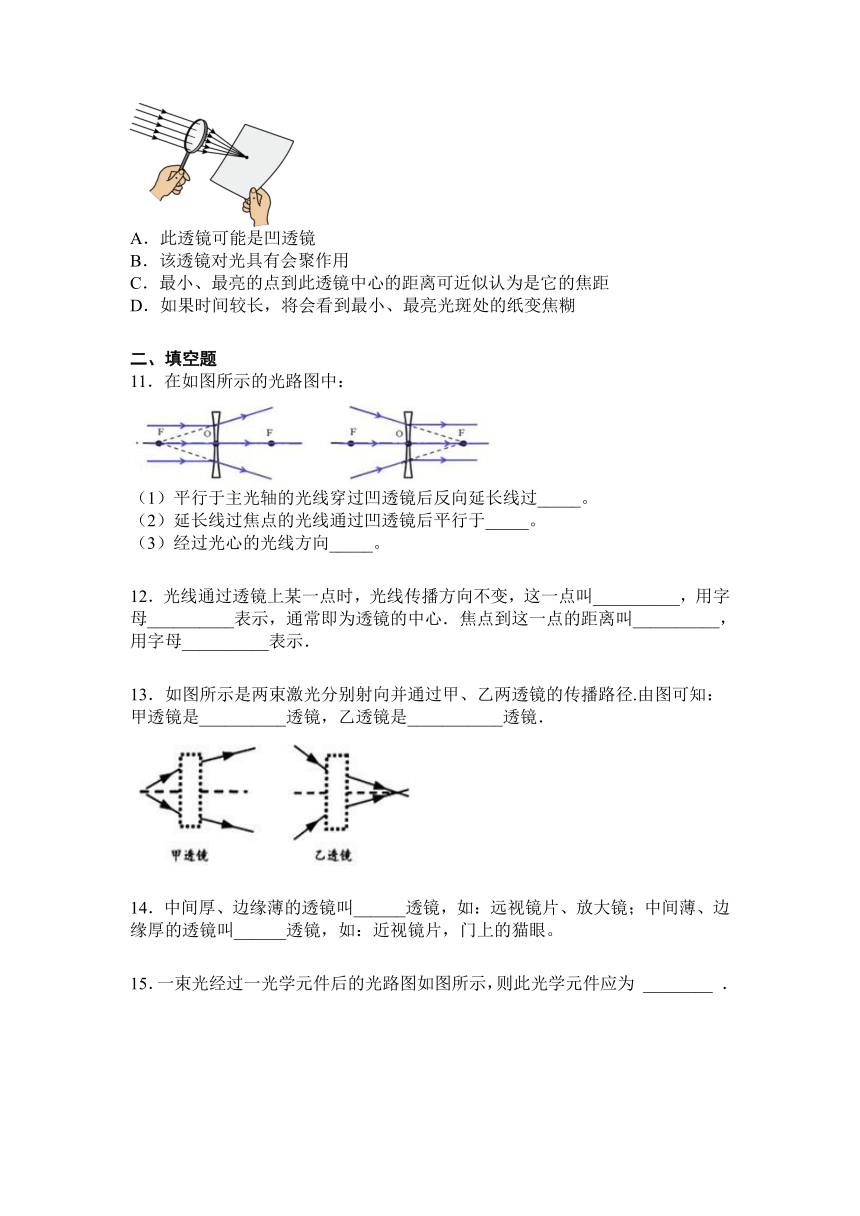

10．如图所示，小明同学拿一透镜正对着太阳光，再把一张纸放在它的另一侧来回移动，发现在某个位置时，白纸上将会出现一个最小、最亮的光斑，则下列说法中不正确的是（ ）
A．此透镜可能是凹透镜
B．该透镜对光具有会聚作用
C．最小、最亮的点到此透镜中心的距离可近似认为是它的焦距
D．如果时间较长，将会看到最小、最亮光斑处的纸变焦糊
二、填空题
11．在如图所示的光路图中：
（1）平行于主光轴的光线穿过凹透镜后反向延长线过_____。
（2）延长线过焦点的光线通过凹透镜后平行于_____。
（3）经过光心的光线方向_____。
12．光线通过透镜上某一点时，光线传播方向不变，这一点叫__________，用字母__________表示，通常即为透镜的中心．焦点到这一点的距离叫__________，用字母__________表示．
13．如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径.由图可知：甲透镜是__________透镜，乙透镜是___________透镜．
14．中间厚、边缘薄的透镜叫______透镜，如：远视镜片、放大镜；中间薄、边缘厚的透镜叫______透镜，如：近视镜片，门上的猫眼。

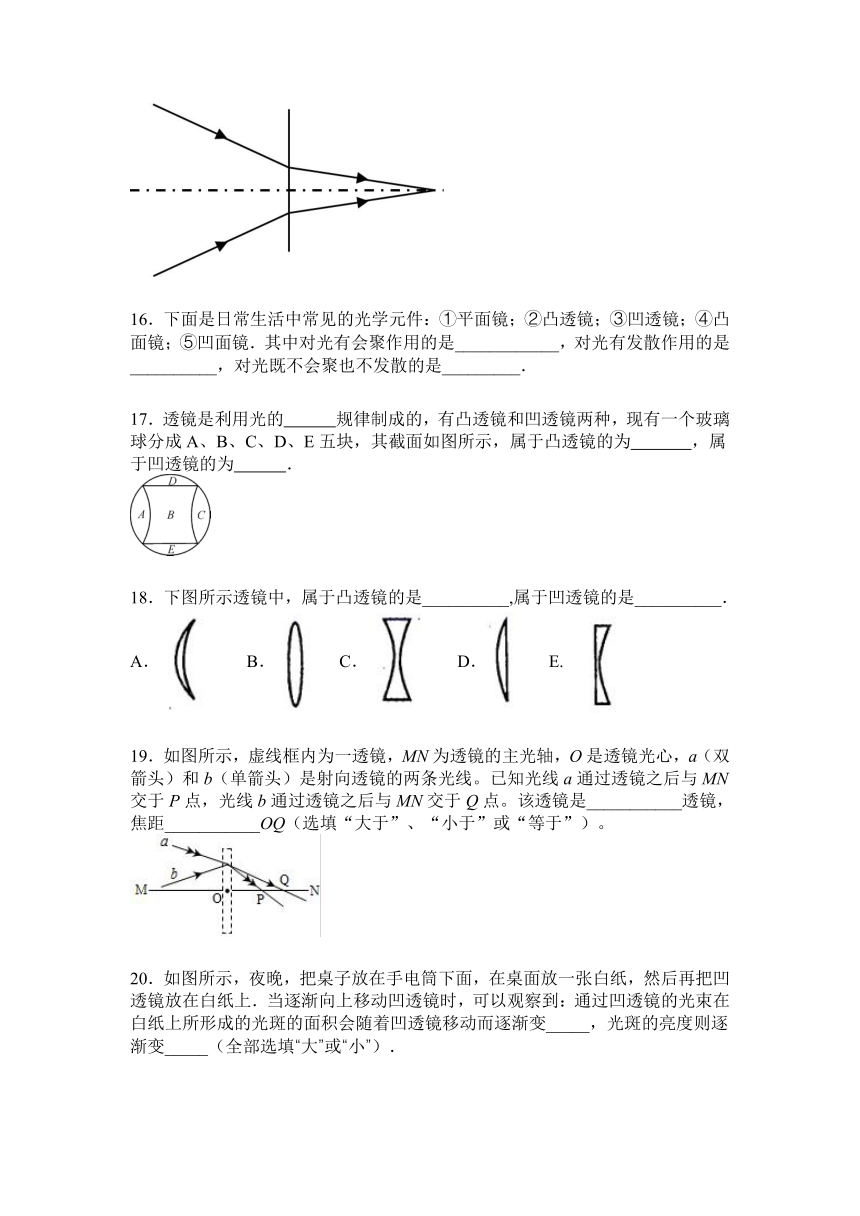

15．一束光经过一光学元件后的光路图如图所示，则此光学元件应为 ________ ．
16．下面是日常生活中常见的光学元件：①平面镜；②凸透镜；③凹透镜；④凸面镜；⑤凹面镜．其中对光有会聚作用的是____________，对光有发散作用的是__________，对光既不会聚也不发散的是_________．
17．透镜是利用光的 规律制成的，有凸透镜和凹透镜两种，现有一个玻璃球分成A、B、C、D、E五块，其截面如图所示，属于凸透镜的为 ，属于凹透镜的为 ．
18．下图所示透镜中，属于凸透镜的是__________,属于凹透镜的是__________．
A． B． C． D． E.
19．如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b（单箭头）是射向透镜的两条光线。已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点。该透镜是___________透镜，焦距___________OQ（选填“大于”、“小于”或“等于”）。
20．如图所示，夜晚，把桌子放在手电筒下面，在桌面放一张白纸，然后再把凹透镜放在白纸上．当逐渐向上移动凹透镜时，可以观察到：通过凹透镜的光束在白纸上所形成的光斑的面积会随着凹透镜移动而逐渐变_____，光斑的亮度则逐渐变_____（全部选填“大”或“小”）．
三、作图题
21．请画出图中入射光线经过凹透镜后的折射光线。
22．将下图中的光路图补充完整．
23．请在图中画出光线经过凹透镜后的光路图（F为焦点）。
24．如图所示，光线AO是通过凹透镜折射后射向水面的一条光线．请画出光线AO通过凹透镜前的入射光线、在水面的反射光线以及进入水中的折射光线的大致方向．
2021-2022学年人教版八年级上册物理第5章 第1节 透镜（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D A D C B A D D A
二、填空题
11．焦点主光轴不变
12．光心 O 焦距 f
13．凸 凹
14．凸 凹
15．凹透镜
16．②⑤③④①
17．折射 ACDE B
18．ABD CE
19．凸 小于
20．大 小
三、作图题
21．
22．
　
23．
24．如下图所示
