第十九章生活用电单元测试卷
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．把洗衣机的三脚插头插入三孔插座中，与洗衣机金属外壳相连接的应是
A．火线 B．零线 C．地线 D．熔丝
2．原来室内的电灯均正常发光，当把台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（ ）
A．台灯灯丝断了 B．台灯插头内部短路
C．停电了 D．用电器总功率过大
3．图中是一些人在生活用电中的几种做法，其中正确的是
A． 试电笔的握法
B． 带金属外壳的用电器使用三孔插座
C． 多个大功率用电器同时使用一个插座
D． 使用绝缘皮破损的导线
4．测电笔是电工必备的检测设备，其结构如图所示．关于它的使用，以下说法错误的是
A．测电笔内部的高电阻、氖管、弹簧及笔尾只能按照如图所示的次序顺次装入测电笔中
B．当笔尖接触导线时，绝不允许用手或身体的其他部位再去接触笔尾
C．使用测电笔时，要保证导线、测电笔、人体与大地构成回路
D．一般来说，我们从氖管是否发光可以判断笔尖是否接触的是火线

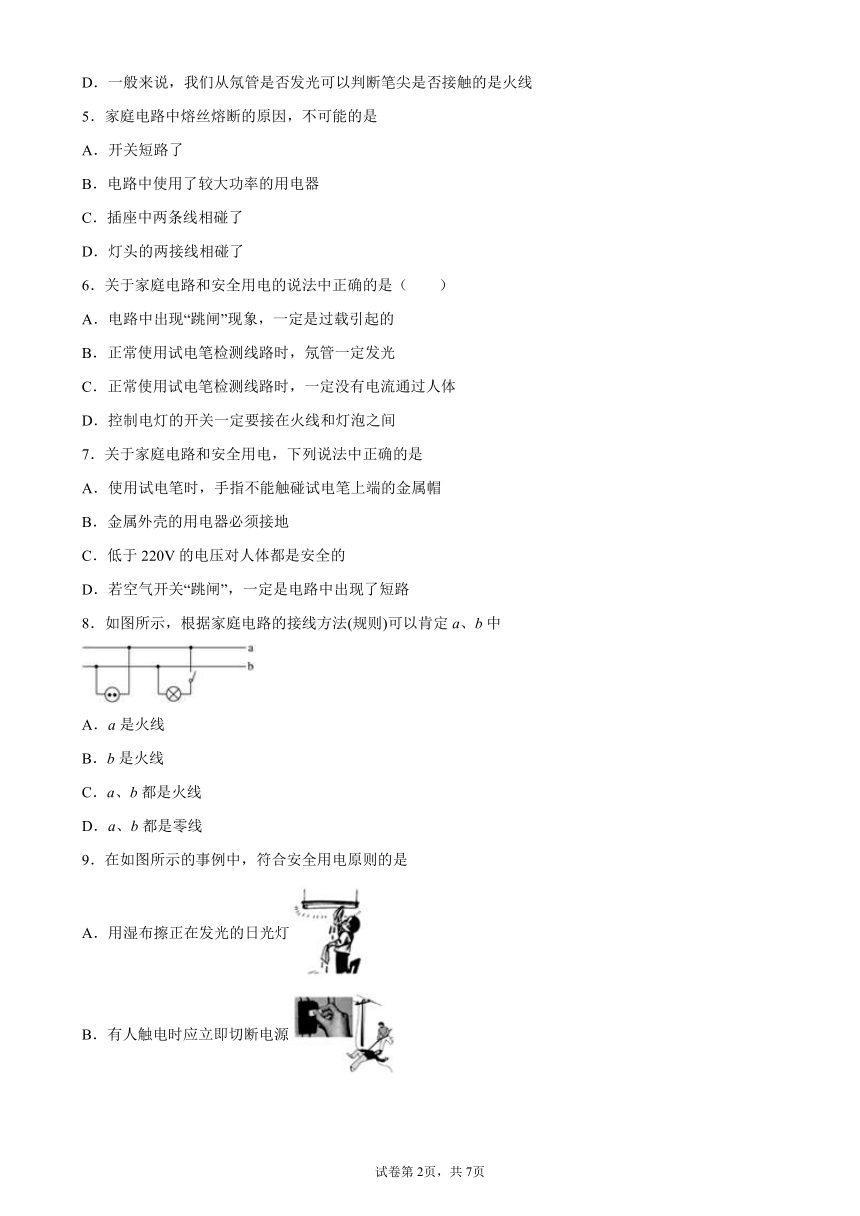

5．家庭电路中熔丝熔断的原因，不可能的是
A．开关短路了
B．电路中使用了较大功率的用电器
C．插座中两条线相碰了
D．灯头的两接线相碰了
6．关于家庭电路和安全用电的说法中正确的是（　　）
A．电路中出现“跳闸”现象，一定是过载引起的
B．正常使用试电笔检测线路时，氖管一定发光
C．正常使用试电笔检测线路时，一定没有电流通过人体
D．控制电灯的开关一定要接在火线和灯泡之间
7．关于家庭电路和安全用电，下列说法中正确的是
A．使用试电笔时，手指不能触碰试电笔上端的金属帽
B．金属外壳的用电器必须接地
C．低于220V的电压对人体都是安全的
D．若空气开关“跳闸”，一定是电路中出现了短路
8．如图所示，根据家庭电路的接线方法(规则)可以肯定a、b中
A．a是火线
B．b是火线
C．a、b都是火线
D．a、b都是零线
9．在如图所示的事例中，符合安全用电原则的是
A．用湿布擦正在发光的日光灯
B．有人触电时应立即切断电源

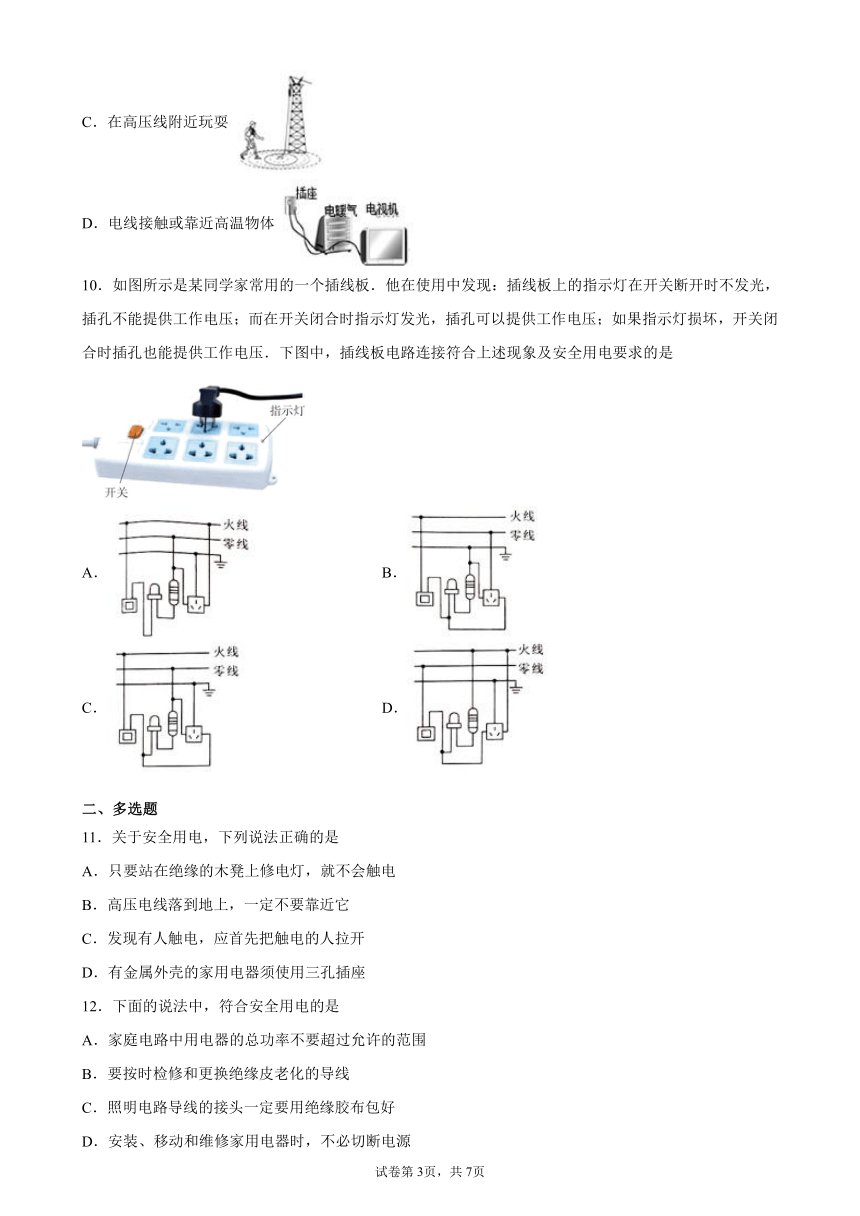

C．在高压线附近玩耍
D．电线接触或靠近高温物体
10．如图所示是某同学家常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．下图中，插线板电路连接符合上述现象及安全用电要求的是
A． B．
C． D．
二、多选题
11．关于安全用电，下列说法正确的是
A．只要站在绝缘的木凳上修电灯，就不会触电
B．高压电线落到地上，一定不要靠近它
C．发现有人触电，应首先把触电的人拉开
D．有金属外壳的家用电器须使用三孔插座
12．下面的说法中，符合安全用电的是
A．家庭电路中用电器的总功率不要超过允许的范围
B．要按时检修和更换绝缘皮老化的导线
C．照明电路导线的接头一定要用绝缘胶布包好
D．安装、移动和维修家用电器时，不必切断电源

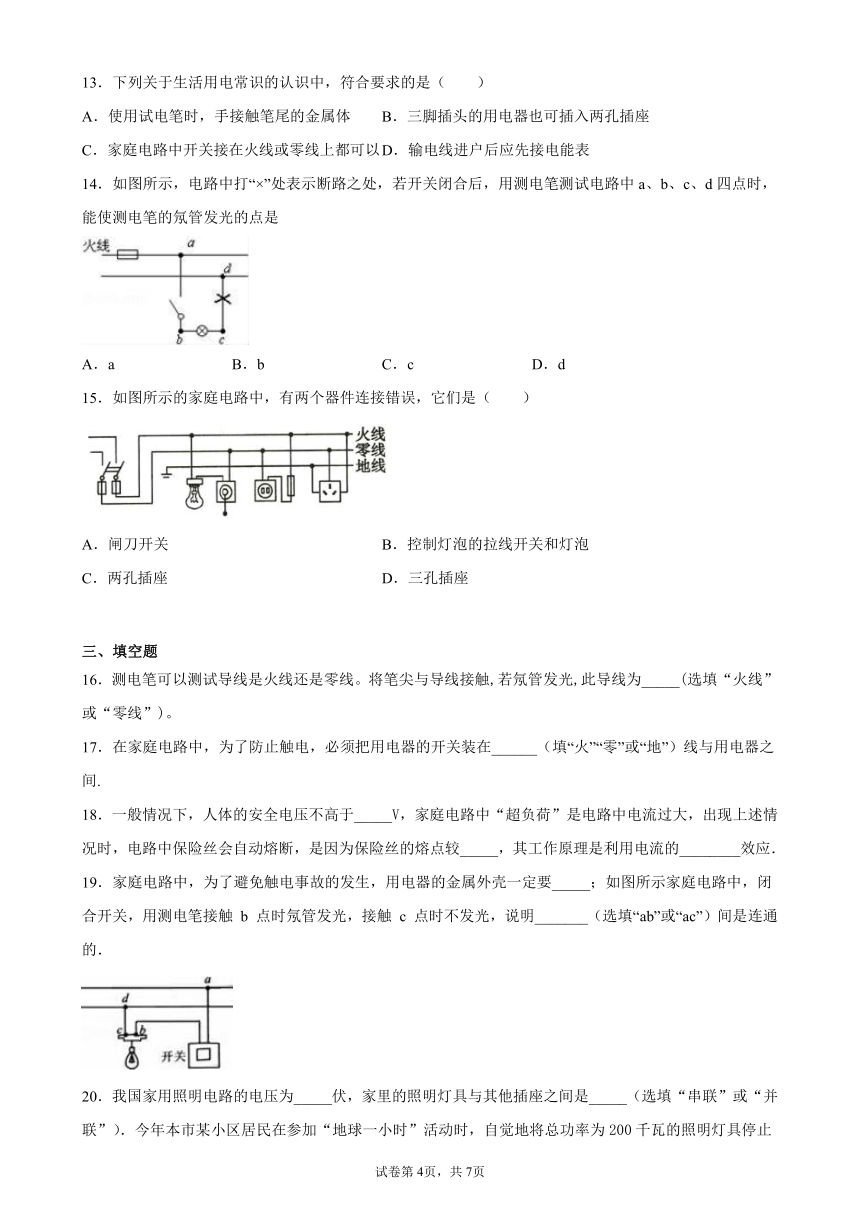

13．下列关于生活用电常识的认识中，符合要求的是（ ）
A．使用试电笔时，手接触笔尾的金属体 B．三脚插头的用电器也可插入两孔插座
C．家庭电路中开关接在火线或零线上都可以 D．输电线进户后应先接电能表
14．如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是
A．a B．b C．c D．d
15．如图所示的家庭电路中，有两个器件连接错误，它们是（ ）
A．闸刀开关 B．控制灯泡的拉线开关和灯泡
C．两孔插座 D．三孔插座
三、填空题
16．测电笔可以测试导线是火线还是零线。将笔尖与导线接触,若氖管发光,此导线为_____(选填“火线”或“零线”)。
17．在家庭电路中，为了防止触电，必须把用电器的开关装在______（填“火”“零”或“地”）线与用电器之间.
18．一般情况下，人体的安全电压不高于_____V，家庭电路中“超负荷”是电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较_____，其工作原理是利用电流的________效应．
19．家庭电路中，为了避免触电事故的发生，用电器的金属外壳一定要_____；如图所示家庭电路中，闭合开关，用测电笔接触 b 点时氖管发光，接触 c 点时不发光，说明_______（选填“ab”或“ac”）间是连通的．
20．我国家用照明电路的电压为_____伏，家里的照明灯具与其他插座之间是_____（选填“串联”或“并联”）．今年本市某小区居民在参加“地球一小时”活动时，自觉地将总功率为200千瓦的照明灯具停止工作一小时，节约用电_____度。
21．小明正在洗衣服，突然发现洗衣机没插电源，他直接用湿手将洗衣机的插头插到电源插座中，结果导致“跳闸”，原因是插座中的火线和零线直接连通，造成______，根据公式______可知：家庭电路的电压______，发生这种现象时，电路的______极小，使得电路中的______极大，导致“跳闸”．
22．如图所示的电能表，其读数为 ________ kW h，若某段时间内该表转盘转过4000转，则接在该表上的用电器消耗的电能是 ________ kW h，此电能表所在电路中的用电器总功率最大不能超过 ________ W.
23．如图所示是小华家的部分家庭电路的电路图，小华在用台灯L2学习时，突然台灯L2灯丝断了，而屋内的照明灯L1依然正常发光．小华用试电笔检测插座c、d两孔时发现，d孔能使试电笔的氖管发光，c孔不能使试电笔的氖管发光，则甲、乙两根进户线中________(选填“甲”或“乙”)是火线，若小华将屋内的照明灯L1的开关S1断开，用试电笔检测L1两端的a、b两点，会发现______(选填“a”“b”或“都”)能使试电笔的氖管发光，这样连接的电路是________(选填“安全”或“危险”)的。
24．如图是某同学家的家庭电路示意图。某日所有灯泡在开关S闭合时均不发光。检查发现,保险丝完好,用试电笔笔尖分别接触每个插座的两个插孔(灯泡开关S保持闭合),发现氖管均发光。若该电路中只有一处出现故障,则故障是____________________。
25．某家用电能表上标有“220V 10(20) A”字样。当家中部分用电器工作时,15 min内耗电1.2kW·h,则这些工作的用电器总功率是______W,此时电路处于______(选填“过载”或“未过载”)状态。
26．站在裸露导线上的两只小鸟,当开关闭合后会发生触电事故的是_______(选填“甲”或“乙”)。
27．如图所示，在检查照明电路故障时常先断开所有开关，然后将一个普通的白炽灯L(校验灯)与熔断的熔丝________(串联/并联)．当闭合开关S、S1时，校验灯L正常发光，说明L1所在支路________(断路/正常/短路)．所有故障排除后，更换了新的熔丝，当闭合开关S、S2时，站在地面上的人用手接触电路中的A点________(会/不会)触电．
四、实验题
28．酷暑的傍晚，小聪打开空调后，发现台灯发光变暗，他猜想：开了空调，家用电器的总功率增大，总电流变大，输电线上有电阻，“分走”的电压U＝IR变大，导致台灯两端的实际电压变小，实际功率变小，台灯变暗，为了验证猜想是否正确，他把所有家用电器看做一个整体，用不同规格的小灯泡来模拟这个整体，并用电压恒为3 V的电源，根据图所示的电路进行了以下实验：
第1步：连接电路后闭合开关，读出电压表和电流表的示数，并记录在表格中．
第2步：分别换接两个不同规格的小灯泡重复第1步操作；
第3步：计算小灯泡的电功率并记录在表格中.
灯泡 电压/V 电流/A 电功率/W
L1 2.40 0.43 1.03
L2 2.60 0.33 0.86
L3 2.75 0.26 0.72
请你分析实验过程和数据后解答：
(1)由于每次实验小灯泡两端的电压都________电源电压(选填“大于”、“等于”或“小于”)，从而验证了电路中导线等元件有________，会“分走”一部分电压；
(2)进一步分析可知，家用电器的总功率越大，其两端的电压就越________，这时并联在家庭电路值的台灯就越暗；
(3)在实际生活中，解决“台灯发光变暗”的一种方法是尽量选择________的导线．
五、计算题
29．如图甲为某款新型电饭煲，额定电压为220 V。它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感。图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关。将电饭煲接入220 V电路中，在电饭煲工作的30 min内，它消耗的电功率随时间变化的图象如图丙所示。求：[c米饭＝4×103 J/(kg·℃)]
(1)若电饭煲内装有1.5 kg米饭，30 min内从12 ℃加热到100 ℃，米饭吸收了多少热量____。
(2)0～30 min，电饭煲产生的总热量___。
(3)S和S1均闭合，电路中的总电流____。
(4)在不同电压下，电饭煲从开始工作到S1第一次自动断开产生的热量相同。用电高峰期，当实际电压为200 V时，使用该电饭煲，从开始工作到S1第一次自动断开需要多长时间_____。
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．C
2．B
3．B
4．B
5．A
6．D
7．B
8．A
9．B
10．C
11．BD
12．ABC
13．AD
14．ABC
15．BD
16．火线
17．火
18．36 低 热
19．接地 ab
20．220 并联 200
21．短路 一定 电阻 电流
22．125.7 2 4400
23．乙 都 危险
24．电路EF部分发生断路
25．4800 过载
26．乙
27．并联 短路 不会
28．小于 电阻 低 短而粗
29．5.28×105 J 9.9×105 J 3 A 726 s 答案第1页，共2页
答案第1页，共1页
