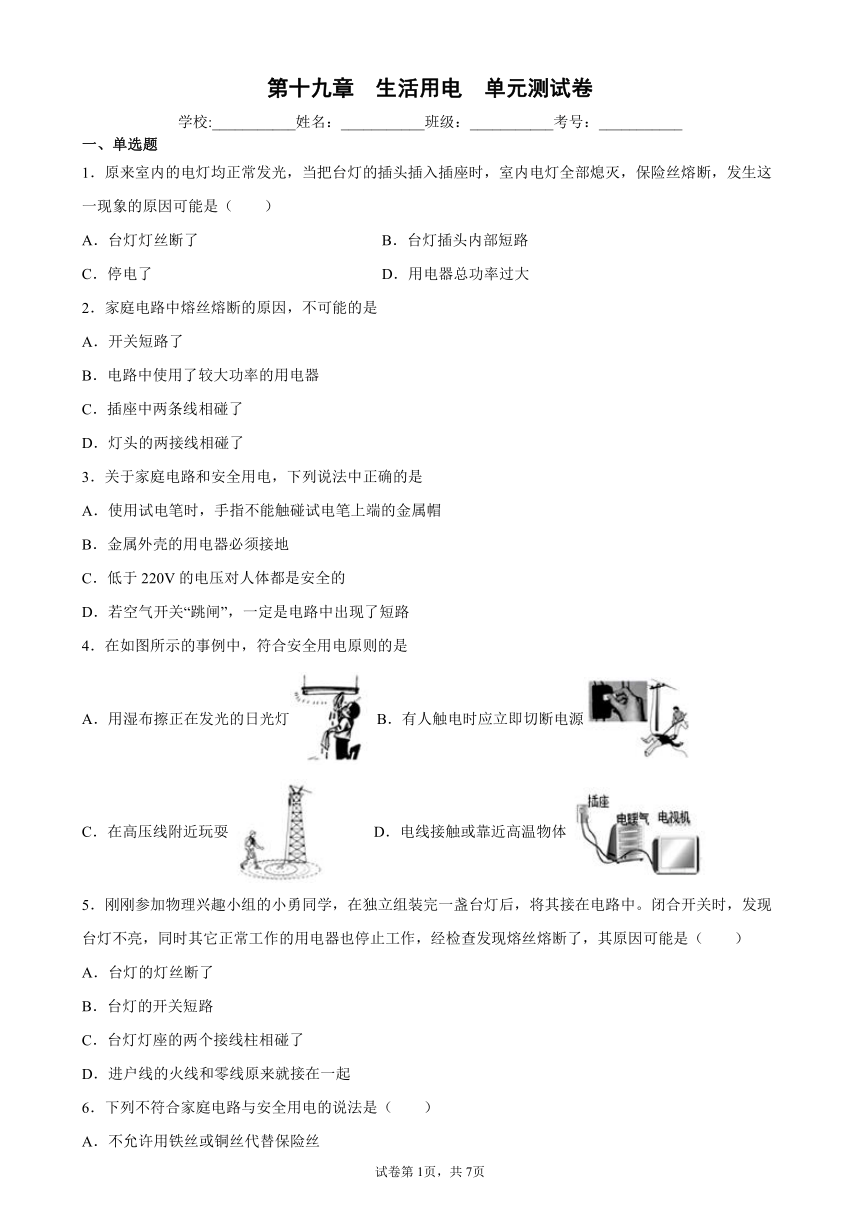

第十九章 生活用电 单元测试卷
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．原来室内的电灯均正常发光，当把台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（ ）
A．台灯灯丝断了 B．台灯插头内部短路
C．停电了 D．用电器总功率过大
2．家庭电路中熔丝熔断的原因，不可能的是
A．开关短路了
B．电路中使用了较大功率的用电器
C．插座中两条线相碰了
D．灯头的两接线相碰了
3．关于家庭电路和安全用电，下列说法中正确的是
A．使用试电笔时，手指不能触碰试电笔上端的金属帽
B．金属外壳的用电器必须接地
C．低于220V的电压对人体都是安全的
D．若空气开关“跳闸”，一定是电路中出现了短路
4．在如图所示的事例中，符合安全用电原则的是
A．用湿布擦正在发光的日光灯B．有人触电时应立即切断电源
C．在高压线附近玩耍 D．电线接触或靠近高温物体
5．刚刚参加物理兴趣小组的小勇同学，在独立组装完一盏台灯后，将其接在电路中。闭合开关时，发现台灯不亮，同时其它正常工作的用电器也停止工作，经检查发现熔丝熔断了，其原因可能是（　　）
A．台灯的灯丝断了
B．台灯的开关短路
C．台灯灯座的两个接线柱相碰了
D．进户线的火线和零线原来就接在一起
6．下列不符合家庭电路与安全用电的说法是（　　）
A．不允许用铁丝或铜丝代替保险丝
B．用电器的金属外壳应该接地
C．在家庭电路中，同时工作的用电器越多，总电阻越大
D．使用测电笔时，手不能接触它的笔尖

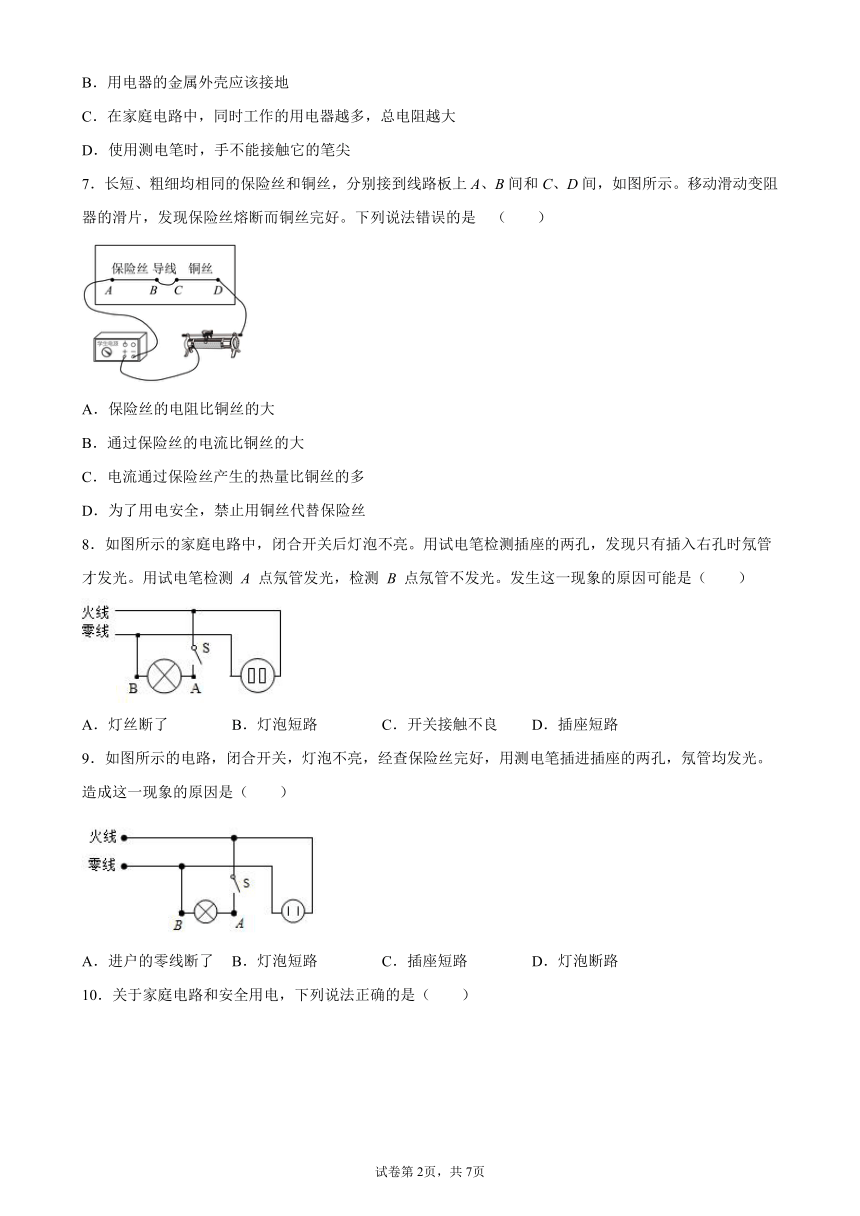

7．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （ ）
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
8．如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测 A 点氖管发光，检测 B 点氖管不发光。发生这一现象的原因可能是（　　）
A．灯丝断了 B．灯泡短路 C．开关接触不良 D．插座短路
9．如图所示的电路，闭合开关，灯泡不亮，经查保险丝完好，用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）
A．进户的零线断了 B．灯泡短路 C．插座短路 D．灯泡断路
10．关于家庭电路和安全用电，下列说法正确的是（　　）

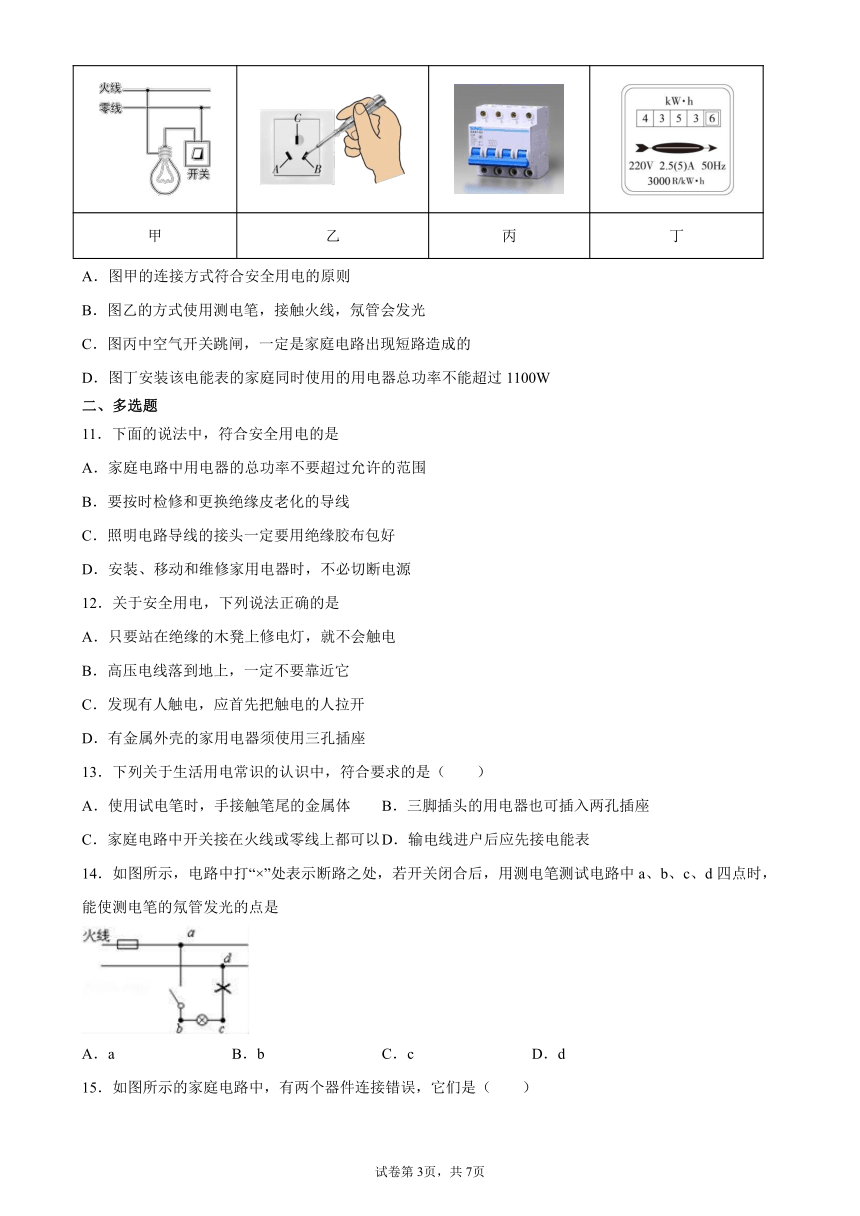

甲 乙 丙 丁
A．图甲的连接方式符合安全用电的原则
B．图乙的方式使用测电笔，接触火线，氖管会发光
C．图丙中空气开关跳闸，一定是家庭电路出现短路造成的
D．图丁安装该电能表的家庭同时使用的用电器总功率不能超过1100W
二、多选题
11．下面的说法中，符合安全用电的是
A．家庭电路中用电器的总功率不要超过允许的范围
B．要按时检修和更换绝缘皮老化的导线
C．照明电路导线的接头一定要用绝缘胶布包好
D．安装、移动和维修家用电器时，不必切断电源
12．关于安全用电，下列说法正确的是
A．只要站在绝缘的木凳上修电灯，就不会触电
B．高压电线落到地上，一定不要靠近它
C．发现有人触电，应首先把触电的人拉开
D．有金属外壳的家用电器须使用三孔插座
13．下列关于生活用电常识的认识中，符合要求的是（ ）
A．使用试电笔时，手接触笔尾的金属体 B．三脚插头的用电器也可插入两孔插座
C．家庭电路中开关接在火线或零线上都可以 D．输电线进户后应先接电能表
14．如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是
A．a B．b C．c D．d

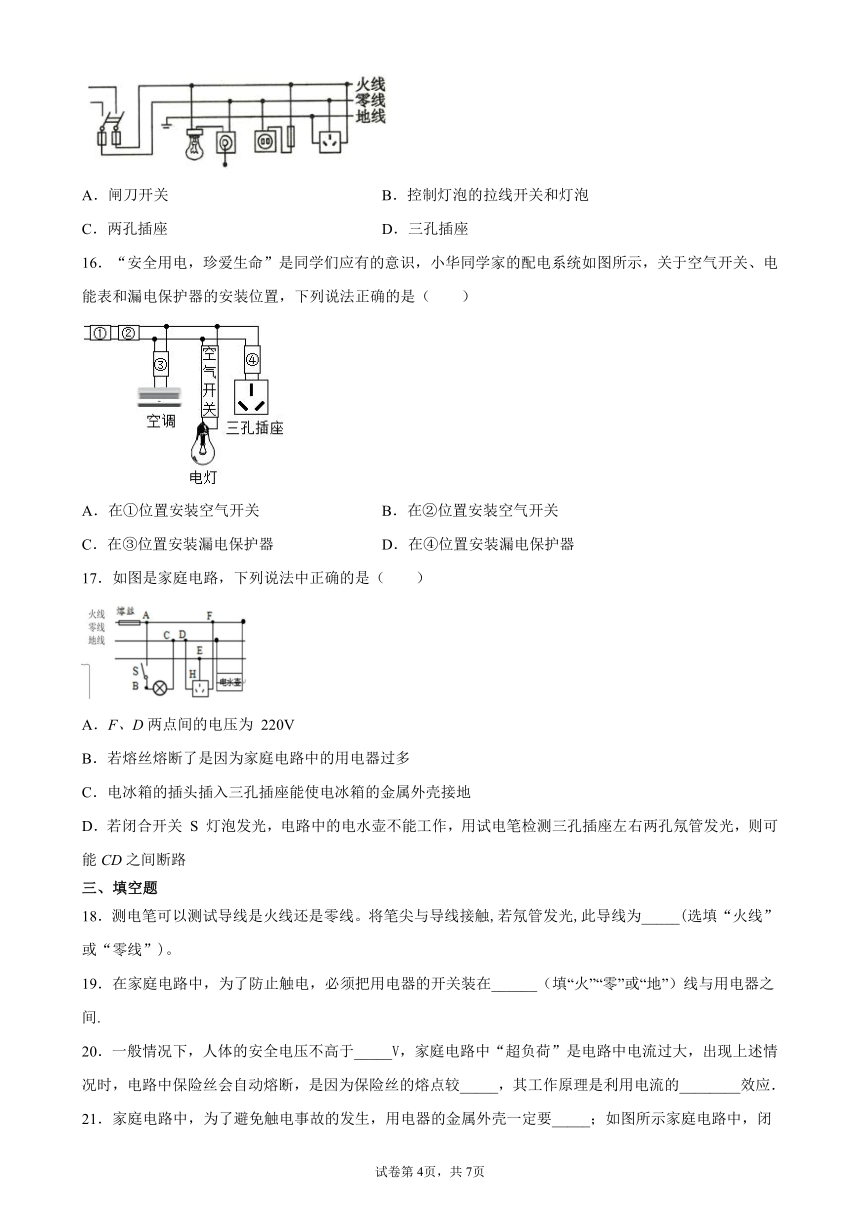

15．如图所示的家庭电路中，有两个器件连接错误，它们是（ ）
A．闸刀开关 B．控制灯泡的拉线开关和灯泡
C．两孔插座 D．三孔插座
16．“安全用电，珍爱生命”是同学们应有的意识，小华同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法正确的是（　　）
A．在①位置安装空气开关 B．在②位置安装空气开关
C．在③位置安装漏电保护器 D．在④位置安装漏电保护器
17．如图是家庭电路，下列说法中正确的是（　　）
A．F、D两点间的电压为 220V
B．若熔丝熔断了是因为家庭电路中的用电器过多
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．若闭合开关 S 灯泡发光，电路中的电水壶不能工作，用试电笔检测三孔插座左右两孔氖管发光，则可能CD之间断路
三、填空题
18．测电笔可以测试导线是火线还是零线。将笔尖与导线接触,若氖管发光,此导线为_____(选填“火线”或“零线”)。
19．在家庭电路中，为了防止触电，必须把用电器的开关装在______（填“火”“零”或“地”）线与用电器之间.
20．一般情况下，人体的安全电压不高于_____V，家庭电路中“超负荷”是电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较_____，其工作原理是利用电流的________效应．
21．家庭电路中，为了避免触电事故的发生，用电器的金属外壳一定要_____；如图所示家庭电路中，闭合开关，用测电笔接触 b 点时氖管发光，接触 c 点时不发光，说明_______（选填“ab”或“ac”）间是连通的．
22．我国家用照明电路的电压为_____伏，家里的照明灯具与其他插座之间是_____（选填“串联”或“并联”）．今年本市某小区居民在参加“地球一小时”活动时，自觉地将总功率为200千瓦的照明灯具停止工作一小时，节约用电_____度。
23．小明正在洗衣服，突然发现洗衣机没插电源，他直接用湿手将洗衣机的插头插到电源插座中，结果导致“跳闸”，原因是插座中的火线和零线直接连通，造成______，根据公式______可知：家庭电路的电压______，发生这种现象时，电路的______极小，使得电路中的______极大，导致“跳闸”．
24．如图所示的电能表，其读数为 ________ kW h，若某段时间内该表转盘转过4000转，则接在该表上的用电器消耗的电能是 ________ kW h，此电能表所在电路中的用电器总功率最大不能超过 ________ W.
25．如图是某同学家的家庭电路示意图。某日所有灯泡在开关S闭合时均不发光。检查发现,保险丝完好,用试电笔笔尖分别接触每个插座的两个插孔(灯泡开关S保持闭合),发现氖管均发光。若该电路中只有一处出现故障,则故障是____________________。
26．某家用电能表上标有“220V 10(20) A”字样。当家中部分用电器工作时,15 min内耗电1.2kW·h,则这些工作的用电器总功率是______W,此时电路处于______(选填“过载”或“未过载”)状态。
27．街道两旁的节日小彩灯同时亮同时灭，由此___________（选填“能”或“不能”）判断其连接方式。如果其中一只彩灯烧坏（断了），其它彩灯仍然发光，由此可判断彩灯的连接方式为___________（选填“串”或“并”）联。小明家里的洗衣机、电冰箱、电视是___________联的。
28．在家庭电路中，为了用电安全，控制用电器的开关要连接在______线和用电器之间；用试电笔可辨别火线和零线，使氖管发光的是______。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是______。
29．暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，则“跳闸”的原因是同时工作的用电器______过大，根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换______大一些的空气开关。
四、实验题
30．酷暑的傍晚，小聪打开空调后，发现台灯发光变暗，他猜想：开了空调，家用电器的总功率增大，总电流变大，输电线上有电阻，“分走”的电压U＝IR变大，导致台灯两端的实际电压变小，实际功率变小，台灯变暗，为了验证猜想是否正确，他把所有家用电器看做一个整体，用不同规格的小灯泡来模拟这个整体，并用电压恒为3 V的电源，根据图所示的电路进行了以下实验：
第1步：连接电路后闭合开关，读出电压表和电流表的示数，并记录在表格中．
第2步：分别换接两个不同规格的小灯泡重复第1步操作；
第3步：计算小灯泡的电功率并记录在表格中.
灯泡 电压/V 电流/A 电功率/W
L1 2.40 0.43 1.03
L2 2.60 0.33 0.86
L3 2.75 0.26 0.72
请你分析实验过程和数据后解答：
(1)由于每次实验小灯泡两端的电压都________电源电压(选填“大于”、“等于”或“小于”)，从而验证了电路中导线等元件有________，会“分走”一部分电压；
(2)进一步分析可知，家用电器的总功率越大，其两端的电压就越________，这时并联在家庭电路值的台灯就越暗；
(3)在实际生活中，解决“台灯发光变暗”的一种方法是尽量选择________的导线．
五、作图题
31．如图所示家庭电路，吊灯 L1和 L2由开关 S控制，墙上有一个五孔固定插座，请把电路 连接完整．
（______）
32．请将如图所示元件，连接成符合安全用电要求的家庭电路
．
试卷第2页，共2页
试卷第1页，共3页
参考答案
1．B
2．A
3．B
4．B
5．C
6．C
7．B
8．A
9．A
10．D
11．ABC
12．BD
13．AD
14．ABC
15．BD
16．BD
17．ACD
18．火线
19．火
20．36 低 热
21．接地 ab
22．220 并联 200
23．短路 一定 电阻 电流
24．125.7 2 4400
25．电路EF部分发生断路
26．4800 过载
27．不能 并 并
28．火 火线 ab之间断路
29．总功率 最大工作电流
30．小于 电阻 低 短而粗
