2021-2022学年人教版物理九年级每课自检
第十六章 第2节 串、并联电路中电压的规律
一、单选题

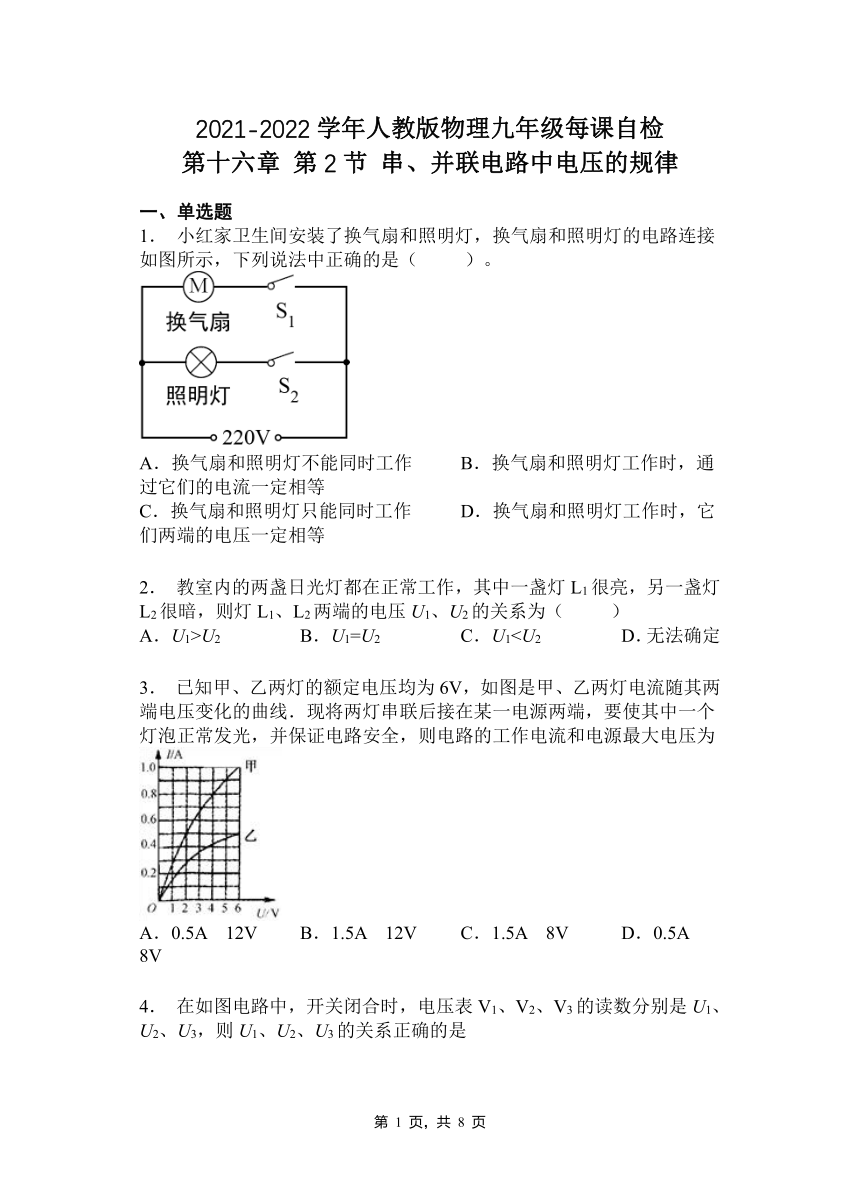

1． 小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）。
A．换气扇和照明灯不能同时工作 B．换气扇和照明灯工作时，通过它们的电流一定相等
C．换气扇和照明灯只能同时工作 D．换气扇和照明灯工作时，它们两端的电压一定相等
2． 教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（ ）
A．U1>U2 B．U1=U2 C．U13． 已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12V B．1.5A 12V C．1.5A 8V D．0.5A 8V
4． 在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3，则U1、U2、U3的关系正确的是
A．U1=U2+U3 B．U1=U2=U3 C．U1>U2>U3 D．U3>U2>U3

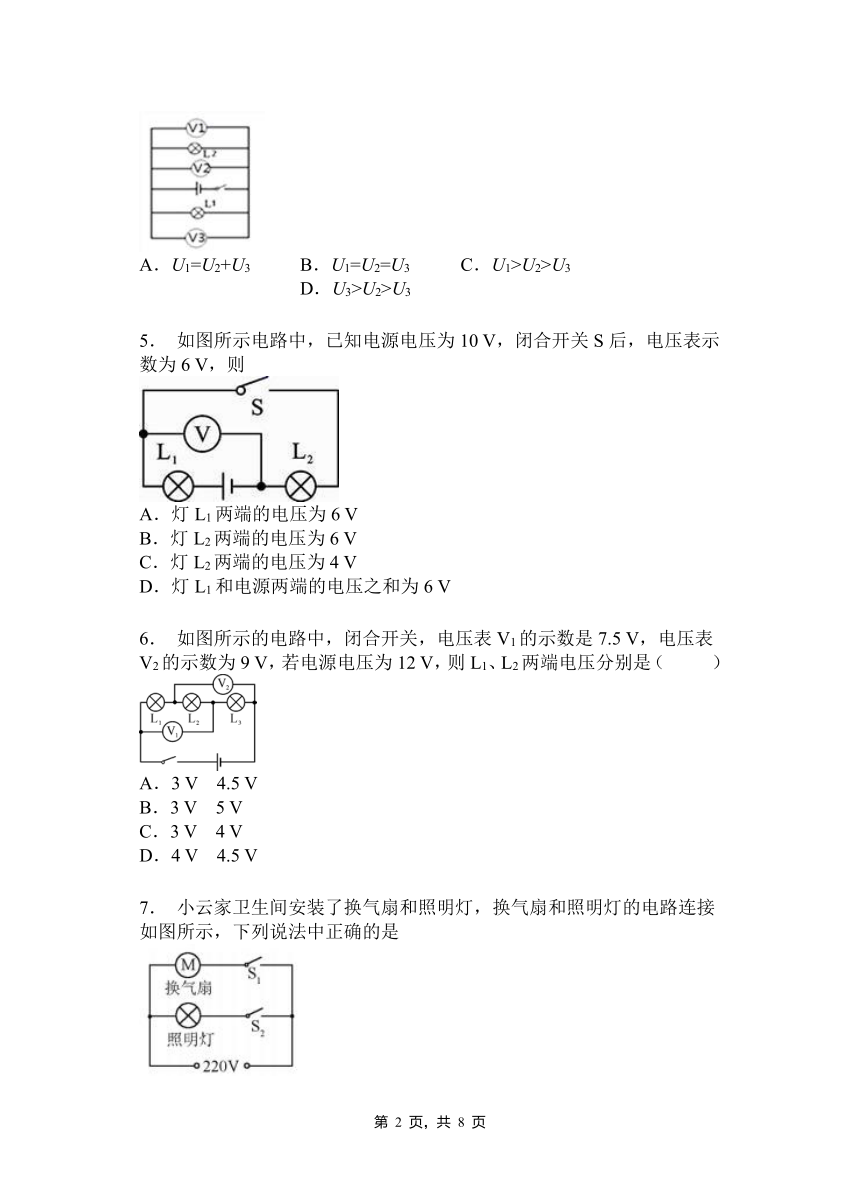

5． 如图所示电路中，已知电源电压为10 V，闭合开关S后，电压表示数为6 V，则
A．灯L1两端的电压为6 V
B．灯L2两端的电压为6 V
C．灯L2两端的电压为4 V
D．灯L1和电源两端的电压之和为6 V
6． 如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L1、L2两端电压分别是（ ）
A．3 V　4.5 V
B．3 V　5 V
C．3 V　4 V
D．4 V　4.5 V
7． 小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等

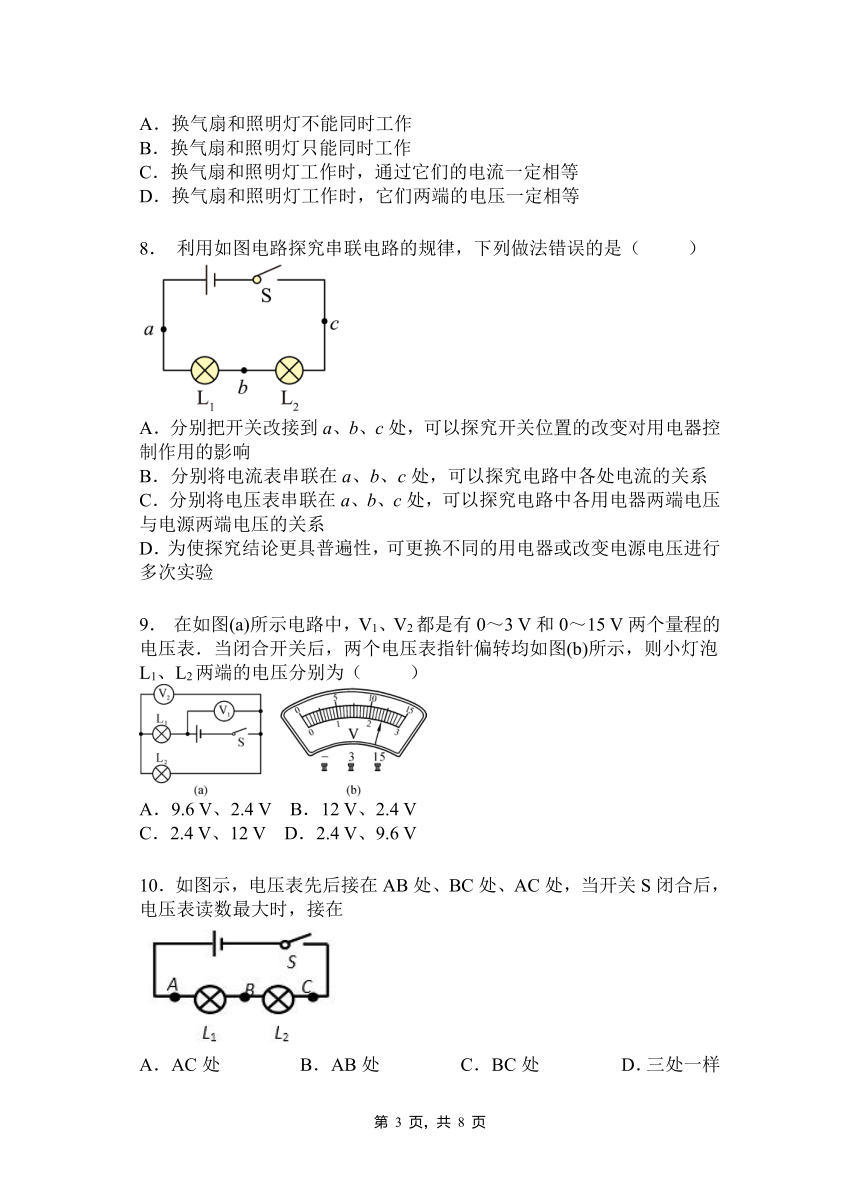

8． 利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
9． 在如图(a)所示电路中，V1、V2都是有0～3 V和0～15 V两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图(b)所示，则小灯泡L1、L2两端的电压分别为（ ）
A．9.6 V、2.4 V B．12 V、2.4 V
C．2.4 V、12 V D．2.4 V、9.6 V
10．如图示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在
A．AC处 B．AB处 C．BC处 D．三处一样大
二、填空题

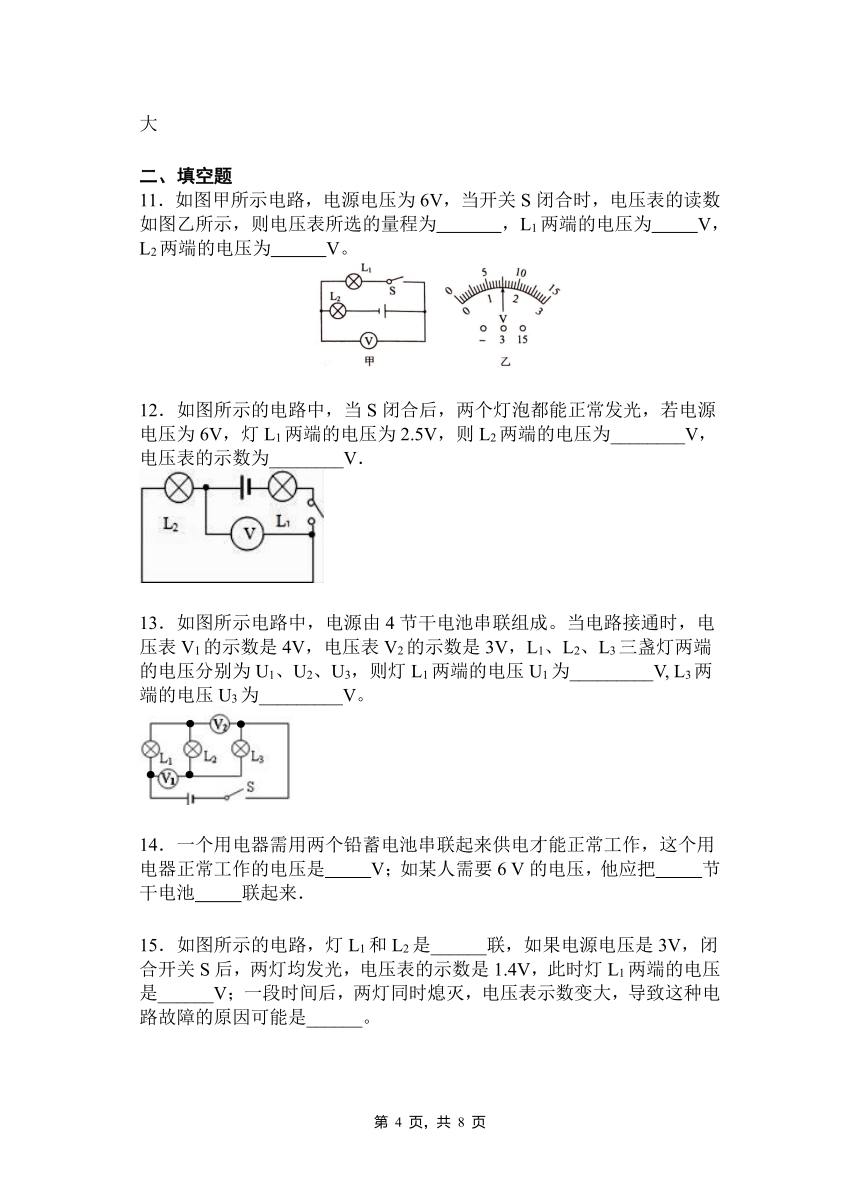

11．如图甲所示电路，电源电压为6V，当开关S闭合时，电压表的读数如图乙所示，则电压表所选的量程为 ，L1两端的电压为 V，L2两端的电压为 V。
12．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．
13．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
14．一个用电器需用两个铅蓄电池串联起来供电才能正常工作，这个用电器正常工作的电压是 V；如某人需要6 V的电压，他应把 节干电池 联起来．
15．如图所示的电路，灯L1和L2是______联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是______V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是______。
16．图中三盏灯两端的电压都是2V，开关闭合后，电压表的M接线柱分别接到a、b、c、d四点时，电压表的示数分别是_______V，______ V，_______V，________V。
17．①在图甲所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为________ V，V的示数为________ V；
②在乙图所示的测量电路中，闭合开关后电压表V1的示数为2.5V，且两个灯泡的规格相同．V2的示数为________ V，V的示数为________ V
18．如图所示的电路，电源电压为12V，当S闭合时电压表的读数为5V，则则L1两端的电压为__V，L2两端的电压为__V．
19．小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，则灯L1两端电压为________．
20．如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表V1和V2的示数如图乙和丙所示，则灯L1两端电压为________V，灯L2两端的电压为________V。
三、实验题
21．“探究串联电路的电压关系”的实验电路如图甲所示。
（1）为使探究得出的结论具有普遍意义，L1、L2应该选择规格_____（相同/不同）的灯泡；
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____；
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间，小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。你认为小聪的办法是_____（可/不）行，理由是_____。
22．小聪同学在物理实验时,对串联电路电压规律进行了探究．
猜想与假设：串联电路总电压等于各用电器两端的电压之和；
设计与进行实验：
①按图所示的电路图连接电路；
UAB/V UBC/V UAC/V
2.4 1.4 3.75
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时,小聪同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
④测出AC间的电压．
交流与评估：
（1）在拆接电路时,开关必须 ；（2）小聪同学用上面的方法能否测出L2两端的电压 为什么 ．（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中.详解小聪同学的实验数据可以得出的结论是: 串联电路总电压 各用电器两端的电压之和（选填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是： ．
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B D B B A D C A A
二、填空题
11．0~3V 1.5 4.5
12．3.5 3.5
13． 3 2
14．4 4 串
15．串 1.6 灯L2开路
16． 0 2 4 6
17．2.5 2.5 2.5 5
18．7 5
19．8V
20．3.52.5
三、实验题
21．不同 断开开关，换用小量程，重做实验 不 根据电路图详解可以看出，直接改接一端连线，会造成电压表正负接线柱接反了
22．断开 不能，电压表正负接线柱接反了 等于 只进行一次实验就得出结论，结论不具有普遍性．
