第十七章 第1节 电流与电压和电阻的关系2021-2022学年人教版物理九年级（含答案）

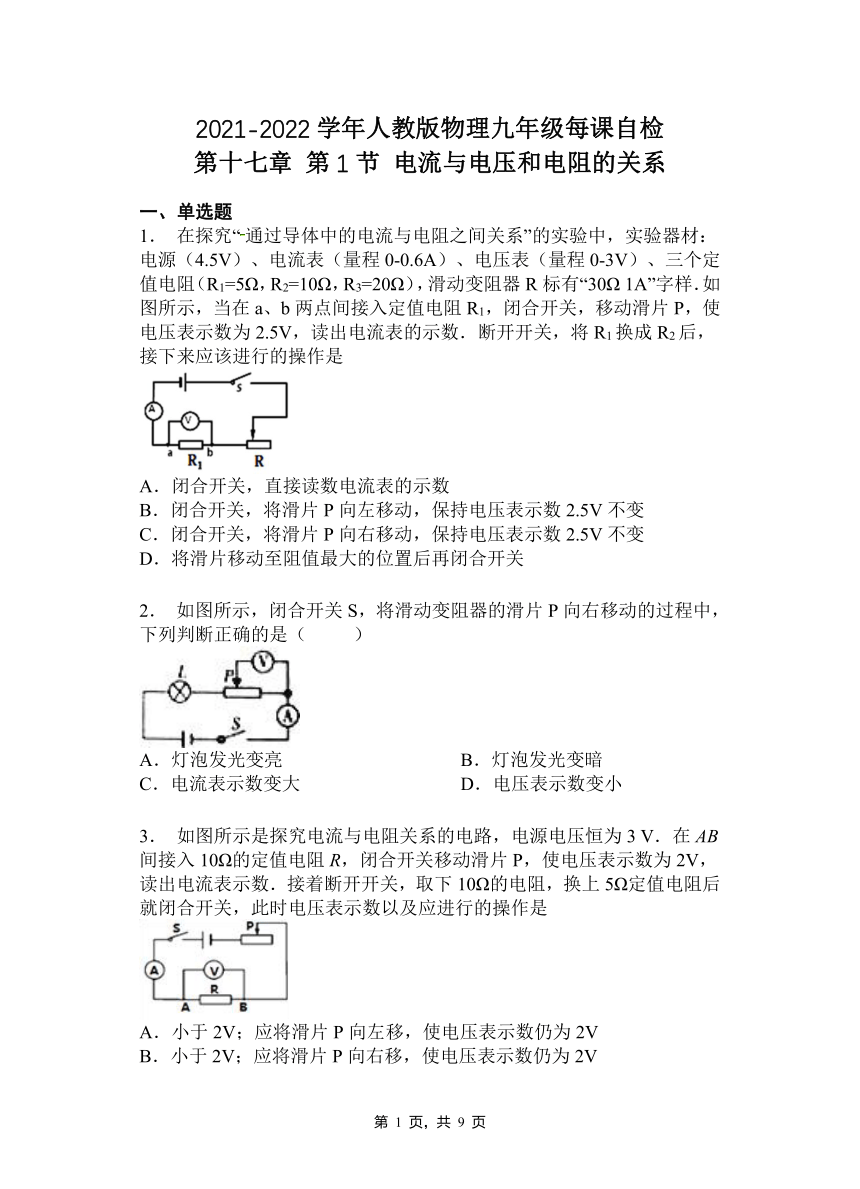

2021-2022学年人教版物理九年级每课自检
第十七章 第1节 电流与电压和电阻的关系
一、单选题
1． 在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源（4.5V）、电流表（量程0-0.6A）、电压表（量程0-3V）、三个定值电阻（R1=5Ω，R2=10Ω，R3=20Ω），滑动变阻器R标有“30Ω 1A”字样．如图所示，当在a、b两点间接入定值电阻R1，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数．断开开关，将R1换成R2后，接下来应该进行的操作是
A．闭合开关，直接读数电流表的示数
B．闭合开关，将滑片P向左移动，保持电压表示数2.5V不变
C．闭合开关，将滑片P向右移动，保持电压表示数2.5V不变
D．将滑片移动至阻值最大的位置后再闭合开关
2． 如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是（ ）
A．灯泡发光变亮 B．灯泡发光变暗
C．电流表示数变大 D．电压表示数变小
3． 如图所示是探究电流与电阻关系的电路，电源电压恒为3 V．在AB间接入10Ω的定值电阻R，闭合开关移动滑片P，使电压表示数为2V，读出电流表示数．接着断开开关，取下10Ω的电阻，换上5Ω定值电阻后就闭合开关，此时电压表示数以及应进行的操作是
A．小于2V；应将滑片P向左移，使电压表示数仍为2V
B．小于2V；应将滑片P向右移，使电压表示数仍为2V
C．大于2V；应将滑片P向左移，使电压表示数仍为2V
D．大于2V；应将滑片P向右移，使电压表示数仍为2V

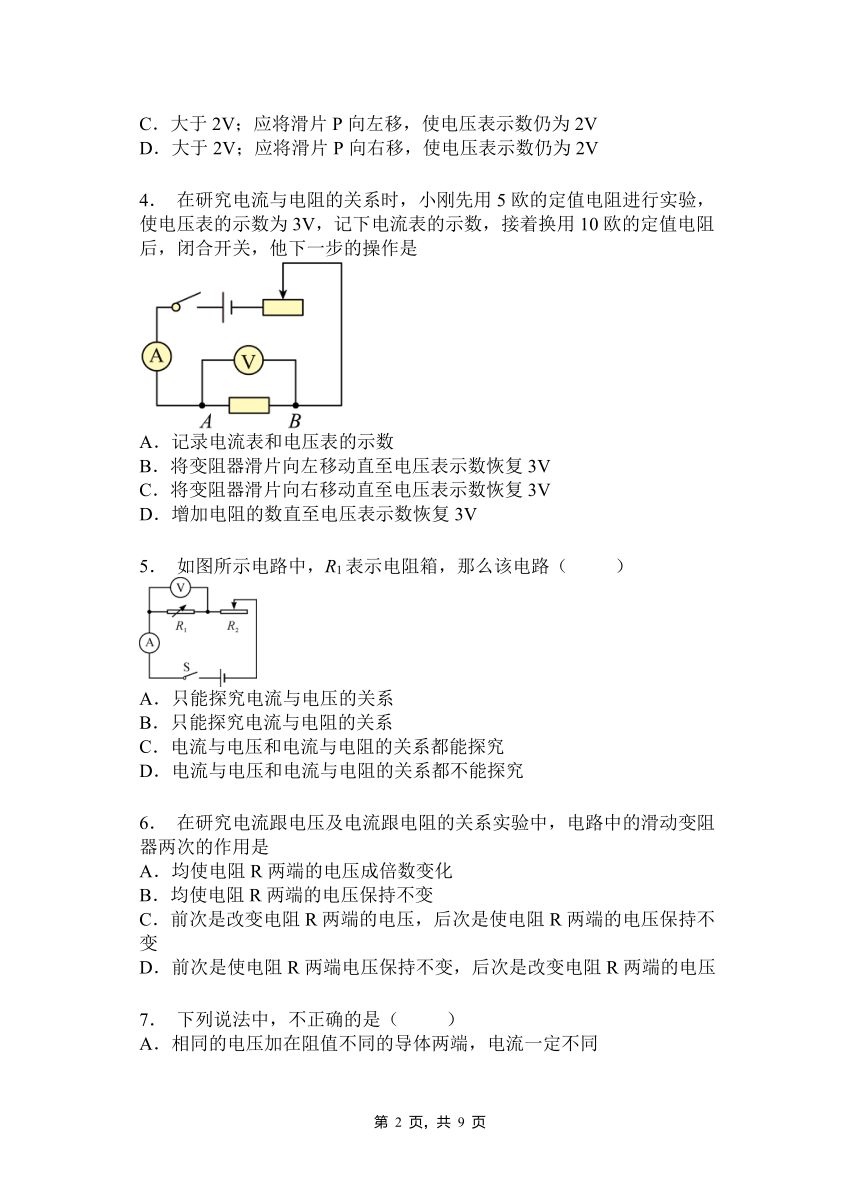

4． 在研究电流与电阻的关系时，小刚先用5欧的定值电阻进行实验，使电压表的示数为3V，记下电流表的示数，接着换用10欧的定值电阻后，闭合开关，他下一步的操作是
A．记录电流表和电压表的示数
B．将变阻器滑片向左移动直至电压表示数恢复3V
C．将变阻器滑片向右移动直至电压表示数恢复3V
D．增加电阻的数直至电压表示数恢复3V
5． 如图所示电路中，R1表示电阻箱，那么该电路（ ）
A．只能探究电流与电压的关系
B．只能探究电流与电阻的关系
C．电流与电压和电流与电阻的关系都能探究
D．电流与电压和电流与电阻的关系都不能探究
6． 在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是
A．均使电阻R两端的电压成倍数变化
B．均使电阻R两端的电压保持不变
C．前次是改变电阻R两端的电压，后次是使电阻R两端的电压保持不变
D．前次是使电阻R两端电压保持不变，后次是改变电阻R两端的电压
7． 下列说法中，不正确的是（ ）
A．相同的电压加在阻值不同的导体两端，电流一定不同
B．用不同的电阻研究电流和电压的关系，得到的结论都一样
C．同一电阻，它两端电压越大，通过它的电流也越大
D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变

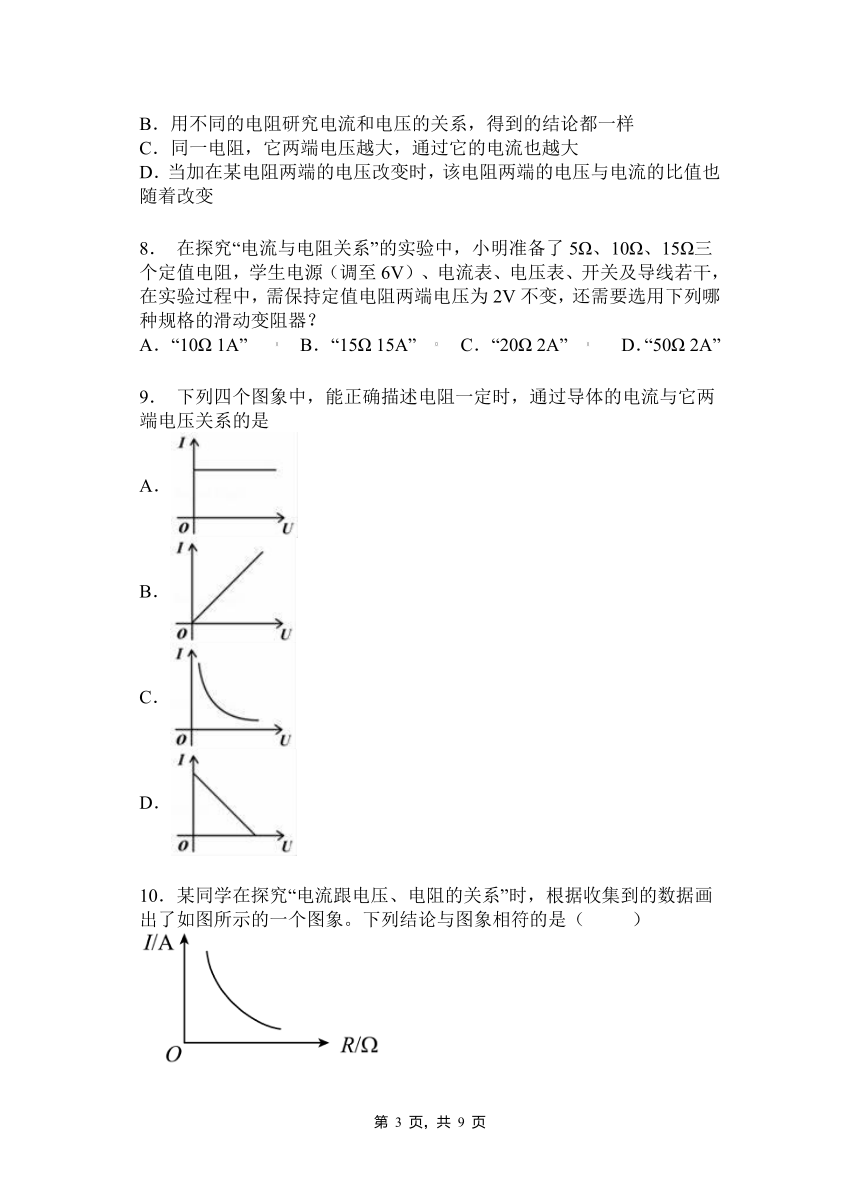

8． 在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？
A．“10Ω 1A” B．“15Ω 15A” C．“20Ω 2A” D．“50Ω 2A”
9． 下列四个图象中，能正确描述电阻一定时，通过导体的电流与它两端电压关系的是
A．
B．
C．
D．
10．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
二、填空题

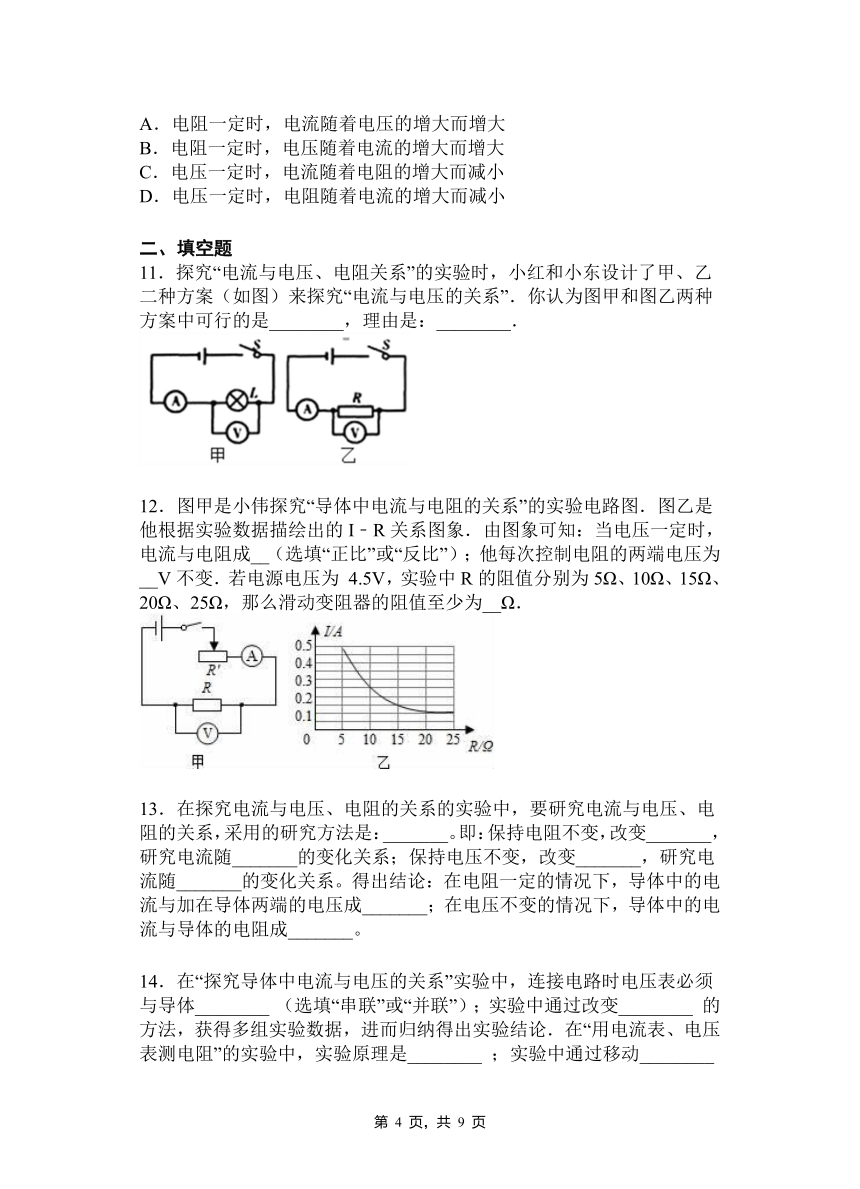

11．探究“电流与电压、电阻关系”的实验时，小红和小东设计了甲、乙二种方案（如图）来探究“电流与电压的关系”．你认为图甲和图乙两种方案中可行的是________，理由是：________．
12．图甲是小伟探究“导体中电流与电阻的关系”的实验电路图．图乙是他根据实验数据描绘出的I﹣R关系图象．由图象可知：当电压一定时，电流与电阻成__（选填“正比”或“反比”）；他每次控制电阻的两端电压为__V不变．若电源电压为 4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为__Ω．
13．在探究电流与电压、电阻的关系的实验中，要研究电流与电压、电阻的关系，采用的研究方法是：_______。即：保持电阻不变，改变_______，研究电流随_______的变化关系；保持电压不变，改变_______，研究电流随_______的变化关系。得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成_______；在电压不变的情况下，导体中的电流与导体的电阻成_______。
14．在“探究导体中电流与电压的关系”实验中，连接电路时电压表必须与导体________ （选填“串联”或“并联”）；实验中通过改变________ 的方法，获得多组实验数据，进而归纳得出实验结论．在“用电流表、电压表测电阻”的实验中，实验原理是________ ；实验中通过移动________ 的方法，获得多组实验数据，进而得到待测电阻的平均值．
15．在探究“电流与电压的关系”实验中，应用了____法，需要控制电阻不变，通过___或_________来改变定值电阻两端的电压，实验中自变量是________，因变量是______.
16．在探究“电流与电压和电阻的关系”时，采用的科学方法是________。探究电流与电压的关系时，保持________不变，改变电压；探究电流与电阻的关系时，保持________不变，改变电阻。
17．小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。
（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；
（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压______（填变化情况）。
18．如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时，滑动变阻器的作用是 _______ 。在探究通过导体的电流与导体两端电压关系时，应保持 _____ 不变，此时滑动变阻器的作用是 _______ ；在探究通过导体的电流与导体电阻关系时，此时应保持 ___________ 不变。
19．在导体的电压一定时，导体中的电流，跟导体的电阻成___________。
20．在导体的电阻一定时，导体中的电流，跟这段导体两端的电压成________。
三、实验题
21．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为4.5V），电流表、电压表和开关各一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两个滑动变阻器（规格分别是“20Ω，2A”、“50Ω，1A”），导线若干．
（1）在连接电路时，要求先将开关、滑动变阻器分别处于______的位置（填字母）．
A．断开、A端 B．闭合、阻值最大处 C．断开、任意位置 D．断开、B端
（2）小敏同学按图甲的电路原理图连接了图乙的实物电路，其中有两个元件连接错误，它们是________,________(只须填写连错的元件）．
（3）正确连接电路后，闭合开关，移动变阻器的滑片P，发现电流表指针几乎不动，电压表有示数且接近电源电压，产生这一现象的原因可能是________．
（4）排除故障后，先在ab间接接入5Ω电阻，移动滑片P，使电压表示数为2V，并记录相应的电流值；再改接10Ω的电阻，此时滑片P应向________（选填“A”或“B”）端移动，这样移动滑片的目的是：________．在移动滑动变阻器滑片的同时，眼睛应注视________（选填序号）．
A．小灯泡亮度 B．电流表示数
C．电压表示数 D．滑动变阻器滑片
（5）本实验需在ab间先后接入上述四个定值电阻，为完成整个实验，应该选取规格为_____的滑动变阻器．
（6）小敏同学实验中测量得到的数据如下表：
分析表中数据，可得出的结论是：________．
22．如图1所示是小明在探究“电流与电压关系”时所连接的实验电路．
　
　　　　　图1　　　　　　　　　　图2
(1)电路中有一根导线连接错了，请你在接错的导线上打上“×”，再画线把它改接到正确的位置上．
(2)闭合开关，移动滑动变阻器的滑片发现，电流表始终无示数，电压表有示数，其原因可能是 (填序号)．
A．滑动变阻器断路 　　B．滑动变阻器短路
C．R短路 　　D．R断路
(3)实验过程中，电压表的示数分别取0.5 V、1.0 V、1.5 V、2.0 V，由于小明没有养成良好的实验习惯，仅是把测得的相应电流值随手写在了草稿纸上(如图2所示)，请你根据实验需求，帮助他在下方的虚线框内设计一个实验记录表格，并把记录在草稿纸上的电流值与上述电压值分别对应填入表格中．
(4)请你在图3中的坐标轴上标出适当的标度，并在图中描出各组数据对应的点，然后将各点平滑地连接起来．
图3
2021-2022学年人教版物理九年级第十七章 第1节 电流与电压和电阻的关系（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D A C C C D D B C
二、填空题
11．乙 甲图不能控制电阻不变（或乙图能控制电阻不变）
12．反比 2.5 20
13．控制变量法电压电压电阻电阻正比反比
14．并联 电源电压 R＝U/I 滑动变阻器的滑片
15．控制变量 调节滑动变阻器滑片 改变电池节数 电阻两端的电压 通过电阻的电流
16．控制变量法 电阻 电压
17．定值电阻 减小
18．保护电路 电阻 改变电阻两端电压 电压
19．反比
20．正比
三、实验题
21．D 电流表 电压表 电阻R断路 B 使电阻两端的电压不变 C “50Ω，1A” 电压不变，导体中的电流与电阻成反比
【
22．
U/V 0.5 1.0 1.5 2.0
I/A 0.10 0.18 0.30 0.42
（1） （3） (2)D
(3)
