第十七章 第4节 欧姆定律在串、并联电路中的应用2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级每课自检

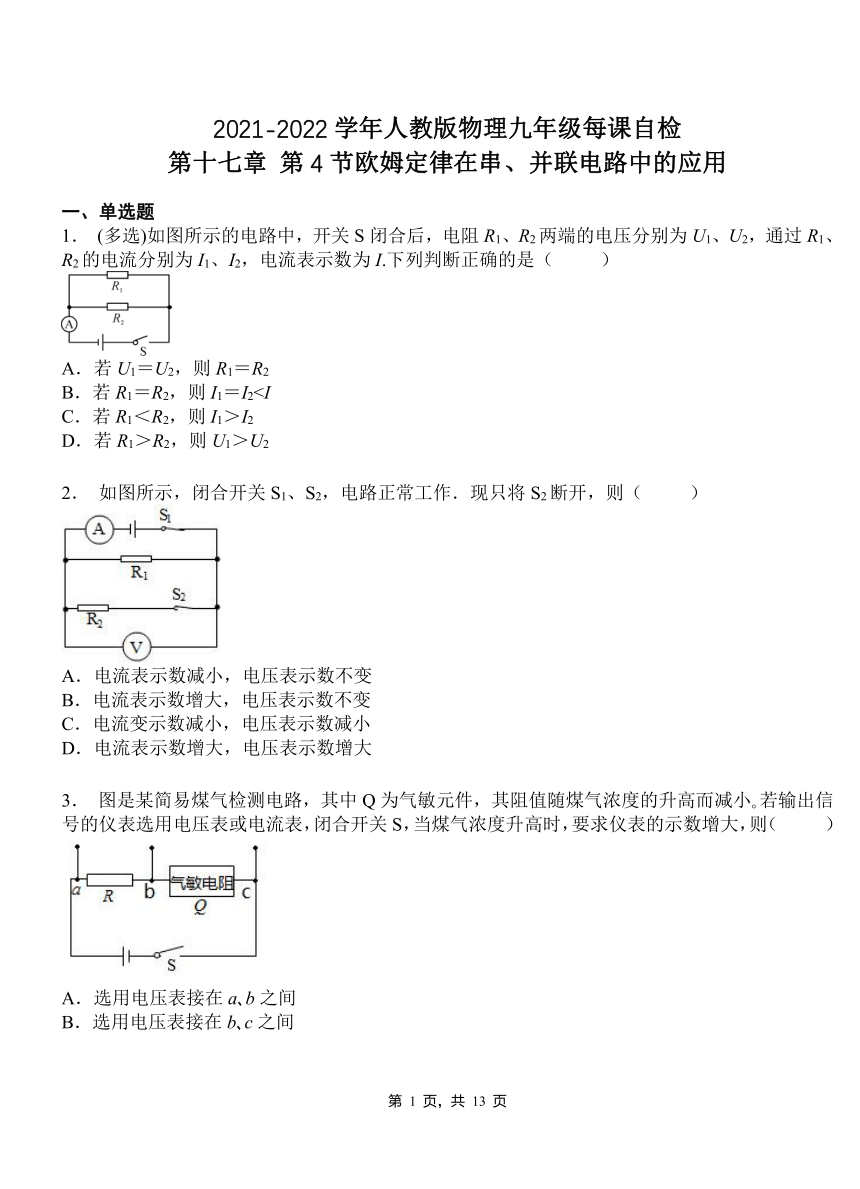

第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题
1． (多选)如图所示的电路中，开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，电流表示数为I.下列判断正确的是（ ）
A．若U1＝U2，则R1＝R2
B．若R1＝R2，则I1＝I2C．若R1＜R2，则I1＞I2
D．若R1＞R2，则U1＞U2
2． 如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则（ ）
A．电流表示数减小，电压表示数不变
B．电流表示数增大，电压表示数不变
C．电流变示数减小，电压表示数减小
D．电流表示数增大，电压表示数增大
3． 图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小 若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（ ）
A．选用电压表接在a b之间
B．选用电压表接在b c之间
C．选用电流表接在b c之间
D．选用电流表接在a c之间

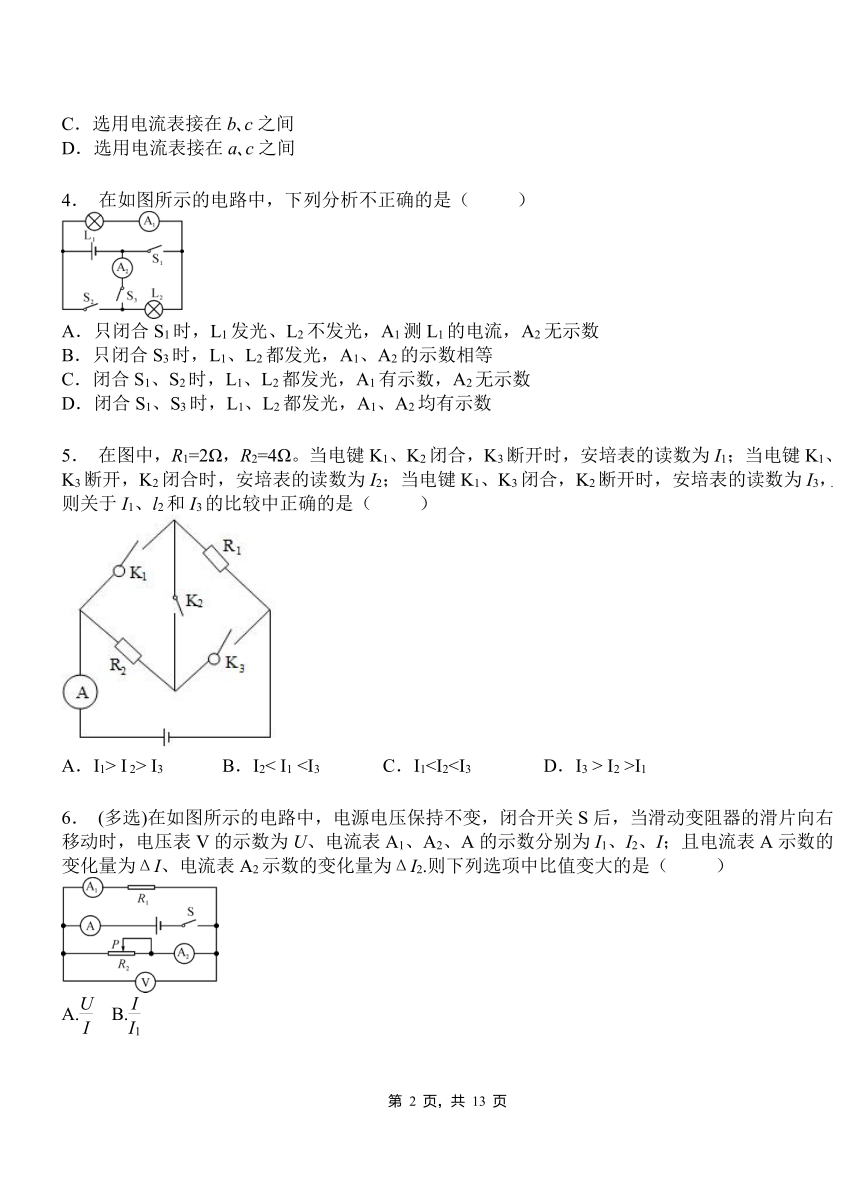

4． 在如图所示的电路中，下列分析不正确的是（ ）
A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数
B．只闭合S3时，L1、L2都发光，A1、A2的示数相等
C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数
D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数
5． 在图中，R1=2Ω，R2=4Ω。当电键K1、K2闭合，K3断开时，安培表的读数为I1；当电键K1、K3断开，K2闭合时，安培表的读数为I2；当电键K1、K3闭合，K2断开时，安培表的读数为I3，.则关于I1、l2和I3的比较中正确的是（ ）
A．I1> I 2> I3 B．I2< I1 I2 >I1
6． (多选)在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片向右移动时，电压表V的示数为U、电流表A1、A2、A的示数分别为I1、I2、I；且电流表A示数的变化量为ΔI、电流表A2示数的变化量为ΔI2.则下列选项中比值变大的是（ ）
A. B.
C. D.

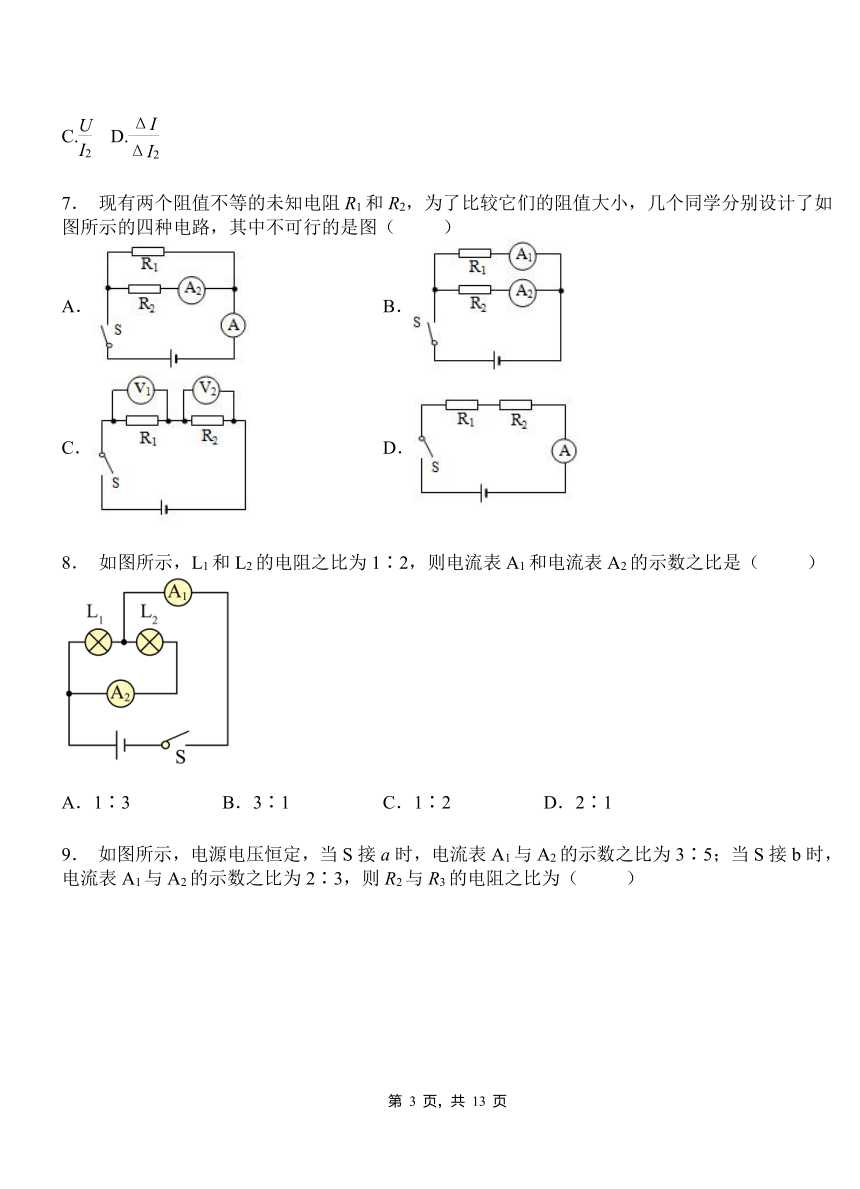

7． 现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A． B．
C． D．
8． 如图所示，L1和L2的电阻之比为1∶2，则电流表A1和电流表A2的示数之比是（ ）
A．1∶3 B．3∶1 C．1∶2 D．2∶1
9． 如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3∶5；当S接b时，电流表A1与A2的示数之比为2∶3，则R2与R3的电阻之比为（ ）
A．9∶10 B．4∶3 C．3∶4 D．5∶2

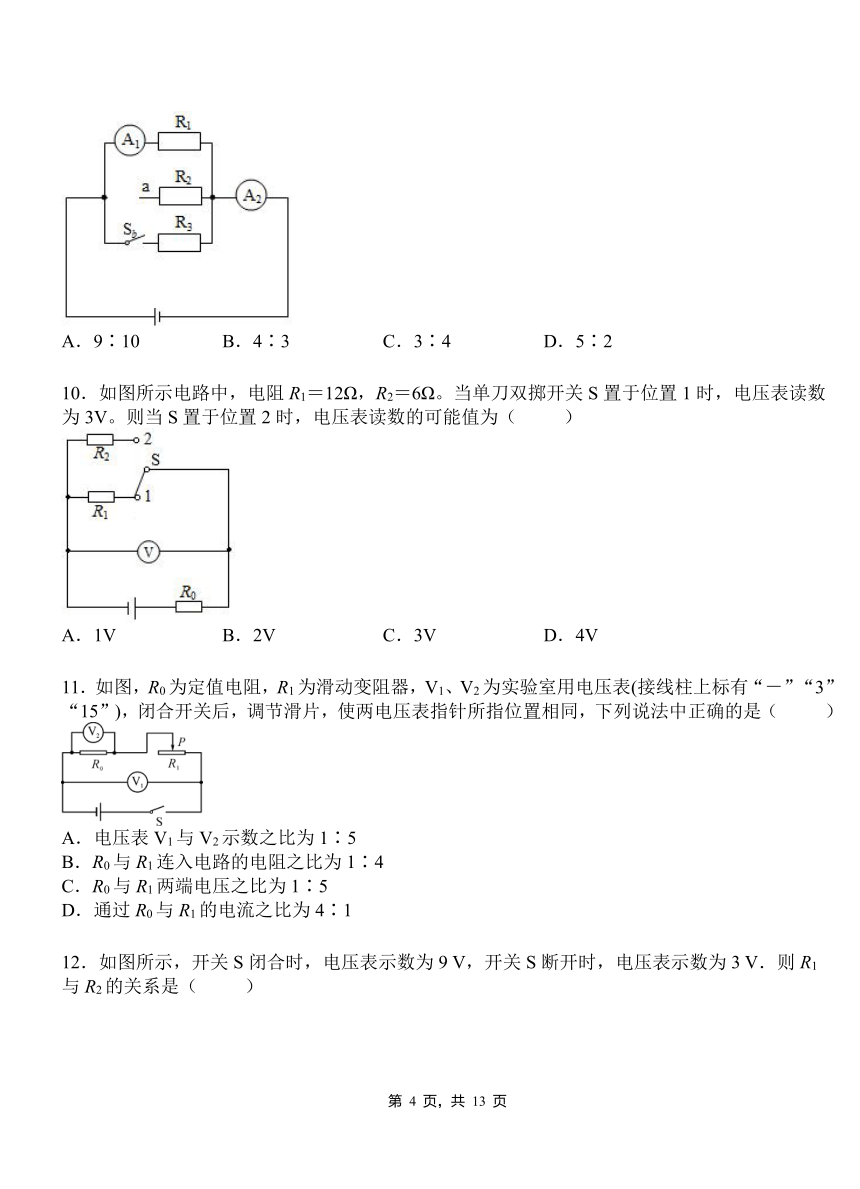

10．如图所示电路中，电阻R1＝12Ω，R2＝6Ω。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（ ）
A．1V B．2V C．3V D．4V
11．如图，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表(接线柱上标有“－”“3”“15”)，闭合开关后，调节滑片，使两电压表指针所指位置相同，下列说法中正确的是（ ）
A．电压表V1与V2示数之比为1∶5
B．R0与R1连入电路的电阻之比为1∶4
C．R0与R1两端电压之比为1∶5
D．通过R0与R1的电流之比为4∶1
12．如图所示，开关S闭合时，电压表示数为9 V，开关S断开时，电压表示数为3 V．则R1与R2的关系是（ ）
A．2R1＝R2 B．R1＝3R2
C．R1＝2R2 D．3R1＝R2

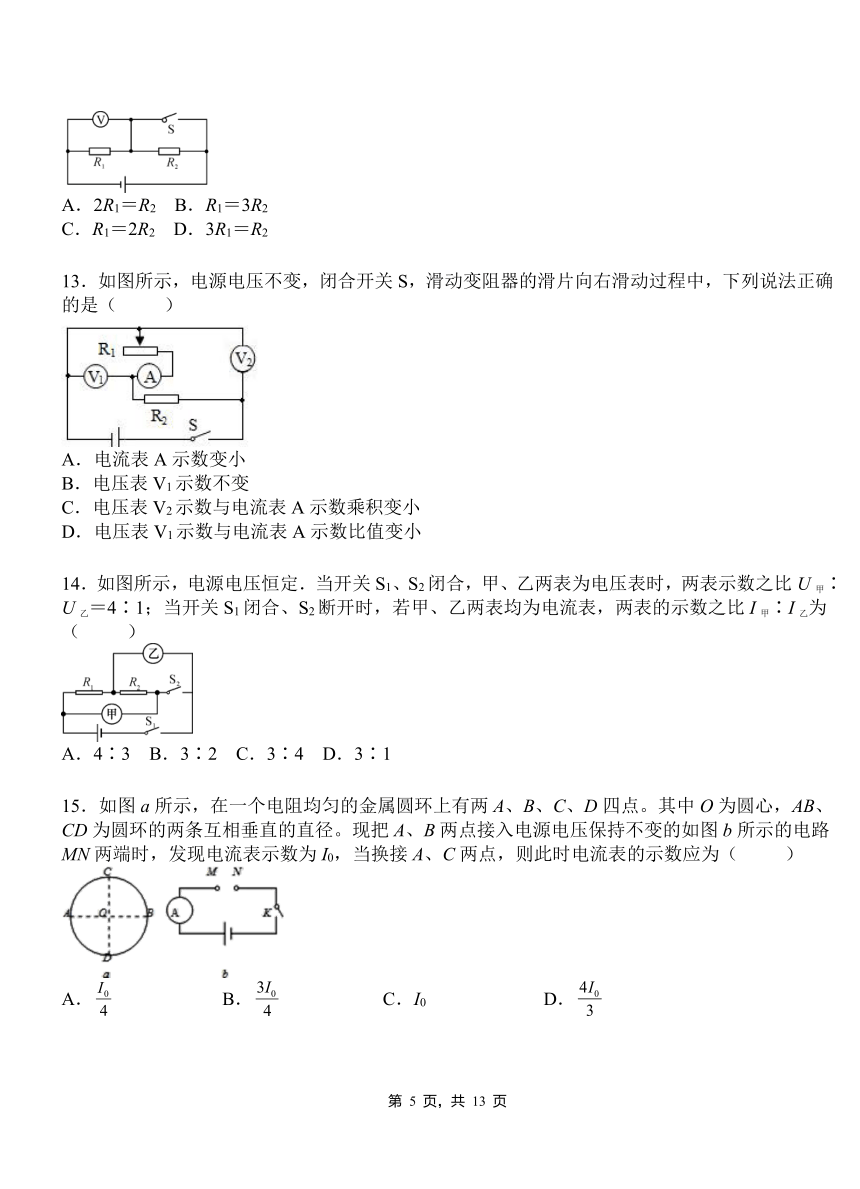

13．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（ ）
A．电流表A示数变小
B．电压表V1示数不变
C．电压表V2示数与电流表A示数乘积变小
D．电压表V1示数与电流表A示数比值变小
14．如图所示，电源电压恒定．当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲∶U乙＝4∶1；当开关S1闭合、S2断开时，若甲、乙两表均为电流表，两表的示数之比I甲∶I乙为（ ）
A．4∶3 B．3∶2 C．3∶4 D．3∶1
15．如图a所示，在一个电阻均匀的金属圆环上有两A、B、C、D四点。其中O为圆心，AB、CD为圆环的两条互相垂直的直径。现把A、B两点接入电源电压保持不变的如图b所示的电路MN两端时，发现电流表示数为I0，当换接A、C两点，则此时电流表的示数应为（ ）
A． B． C．I0 D．
二、填空题
16．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为_____；将它们并联接入电路中，通过甲乙两电阻的电流之比为_____．
17．如图所示电路，电源电压恒定为3 V，R2＝10 Ω，当S1闭合，S2、S3断开，电流表示数为0.6 A，R1阻值为 Ω；S2闭合，S1、S3断开，电压表示数为 V；S1、S3闭合，S2断开，电流表示数为 A.
18．图中，A、B、C、D是滑动变阻器的四个接线柱．若将A、C分别与图中电路的导线头M、N相连接，闭合电键后，当滑动片P向右移动时，安培表的示数将______（填“变大”、“不变”或“变小”）；若将D与N相连接，接线柱______与M相连接，则闭合电键后，滑动片P向左移动时，伏特表的示数增大．
19．如图所示，阻值为4 Ω的电阻R1与2 Ω的电阻R2并联，电流表的示数为3 A，则通过电阻R1与R2的电流之比为 ，通过电阻R1的电流为__A，电源电压为 V.
20．在如图所示的电路中，电阻R1=8Ω，R2=4Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.5A，电源电压为_____V；当开关S1、S3闭合，S2断开时，电流表的示数为_____A．
21．如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图，其中定值电阻 R1=6Ω，电源电压恒为 4.5V，R2 的规格为“15Ω,0.5A”，电压表量程为 0-3V，电流表量程为 0-0.6A，闭合 S：
（1）当被测身高较矮时，电流表的示数________（选填“变大”“变小”或“不变”）．
（2）当 R2 接入电路中的电阻为 9Ω时，电压表的示数是______V
（3）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是_________．
22．如图所示，小明自制了一种测定风速的装置，探头和金属杆的滑动变阻器的滑片P相连，可上、下移动，当风吹过探头时，由于探头上、下表面空气流速不同，探头将滑动变阻器R2的滑片P向________移动；当风速增大时，电压表的示数将________（选填“变大”、“变小”或“不变”）．
23．在如图所示的电路中，电源电压恒为3.0V，变阻器R2最大阻值为50Ω．当闭合开关S后，在滑动变阻器的滑动触头P向右滑的过程中，电压表示数的变化情况是_________（选填“变大”、“变小”或“不变”）。当P停在某个位置时，电流表A的示数是0.2A，A1的示数是0.1A．则R1的阻值是_________Ω。
24．如图是酒驾检测中酒精检测仪的简化电路图．R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小．闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流_______，电压表示数_______．
25．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表示数将_____，电压表示数将_____。
26．已知R1∶R2＝1∶2，当两电阻串联时，通过它们的电流之比I1∶I2＝ ，两端的电压之比为U1∶U2＝ ；当两电阻并联时，通过它们的电流之比I′1∶I′2＝ ，两端的电压之比U1′∶U2′＝ ．
27．如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10 Ω，若只使R2、R3并联接入电路，则应闭合开关 ，此时电流表的示数为I1；要使R1、R2串联，应断开开关S1、S2，此时电流表的示数为I2，则I1∶I2＝ ．
28．如图甲所示是电阻R和灯泡L的I-U图像。由图可知，电阻R的阻值是______Ω。将电阻R和灯泡L接在图乙电路中，开关S闭合，电流表示数为0.3 A，则电源电压为______V。
29．两电阻R1＝4 Ω，R2＝16 Ω，把它们串联接在电源电压为12 V的电路两端，串联电路的总电阻是 Ω，电路中的电流是 A，电阻R1两端的电压是 V.
30．将阻值为60 Ω的两个相同定值电阻并联起来，并联后相当于增加了导体的 ，所以总电阻 (填“变大”或“变小”)，它们的总电阻是 Ω.
三、计算题
31．在如图所示的电路中，电源电压为3 V且保持不变，为阻值的定值电阻。闭合开关后，电压表的示数为，求：
（1）通过电阻的电流；
（2）电阻的阻值。
32．如图所示，电源电压为4V，电阻R1=10Ω，闭合开关S，当滑动变阻器的滑片P移至中点时，电流表A的示数如图（b）所示。求：
（1）电流表A1的示数；
（2）滑动变阻器的最大阻值。
2021-2022学年人教版物理九年级第十七章 第4节 欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 BC A A D B AC D B C B
题号 11 12 13 14 15
答案 B A D C D
二、填空题
16．1：2 2：1
17．5 2 0.6
18．变小B
19．1:2 1 4
20．6 2.25
21．变大 2.7 3 Ω~12 Ω
22．上 变大
23．不变 30
24．增大 增大
25．变小 变小
26．1:1 1:2 2:1 1:1
27．S1、S2 4:1
28．10Ω 4V
29．20 0.6 2.4
30．横截面积 变小 30
三、计算题
31．（1）0.2 A （2）5 Ω
32．（1）0.5A；（2）3.8Ω或80Ω
