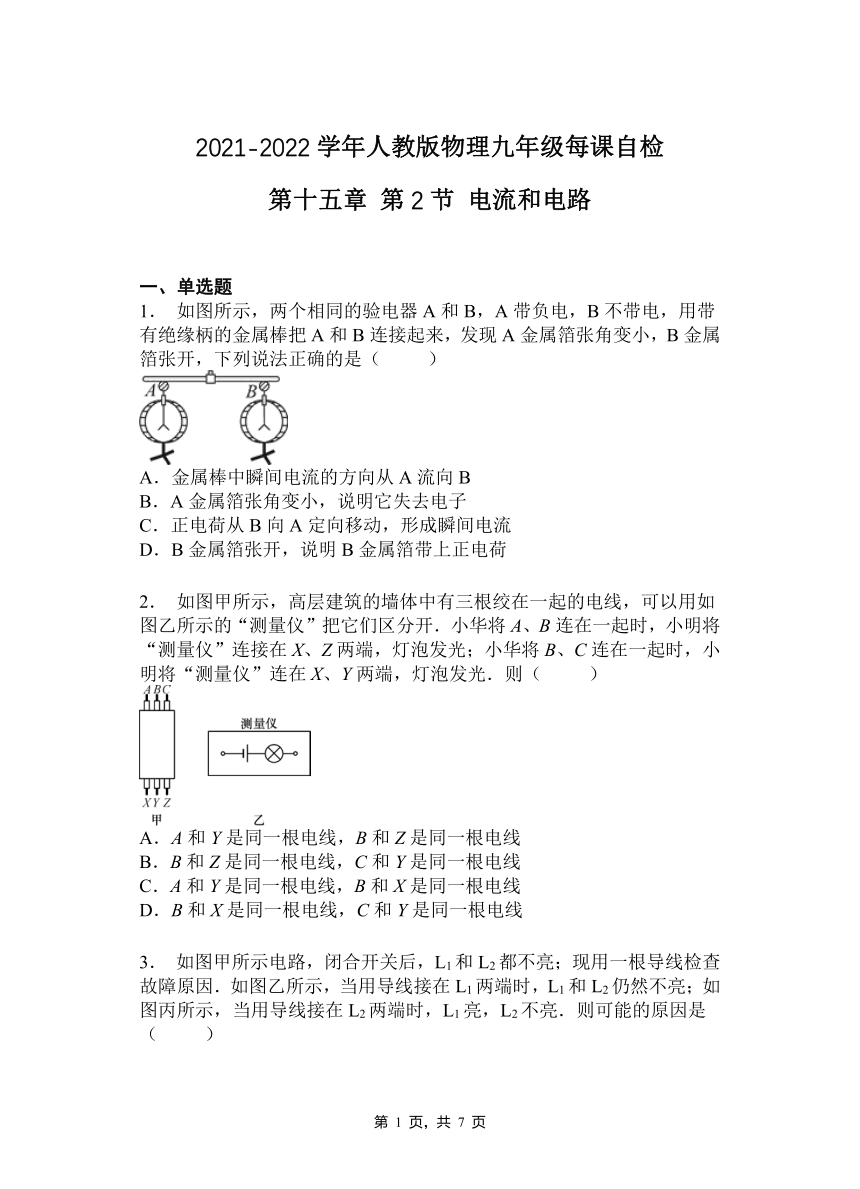

2021-2022学年人教版物理九年级每课自检
第十五章 第2节 电流和电路
一、单选题
1． 如图所示，两个相同的验电器A和B，A带负电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，发现A金属箔张角变小，B金属箔张开，下列说法正确的是（ ）
A．金属棒中瞬间电流的方向从A流向B
B．A金属箔张角变小，说明它失去电子
C．正电荷从B向A定向移动，形成瞬间电流
D．B金属箔张开，说明B金属箔带上正电荷
2． 如图甲所示，高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开．小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光．则（ ）
A．A和Y是同一根电线，B和Z是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．B和X是同一根电线，C和Y是同一根电线

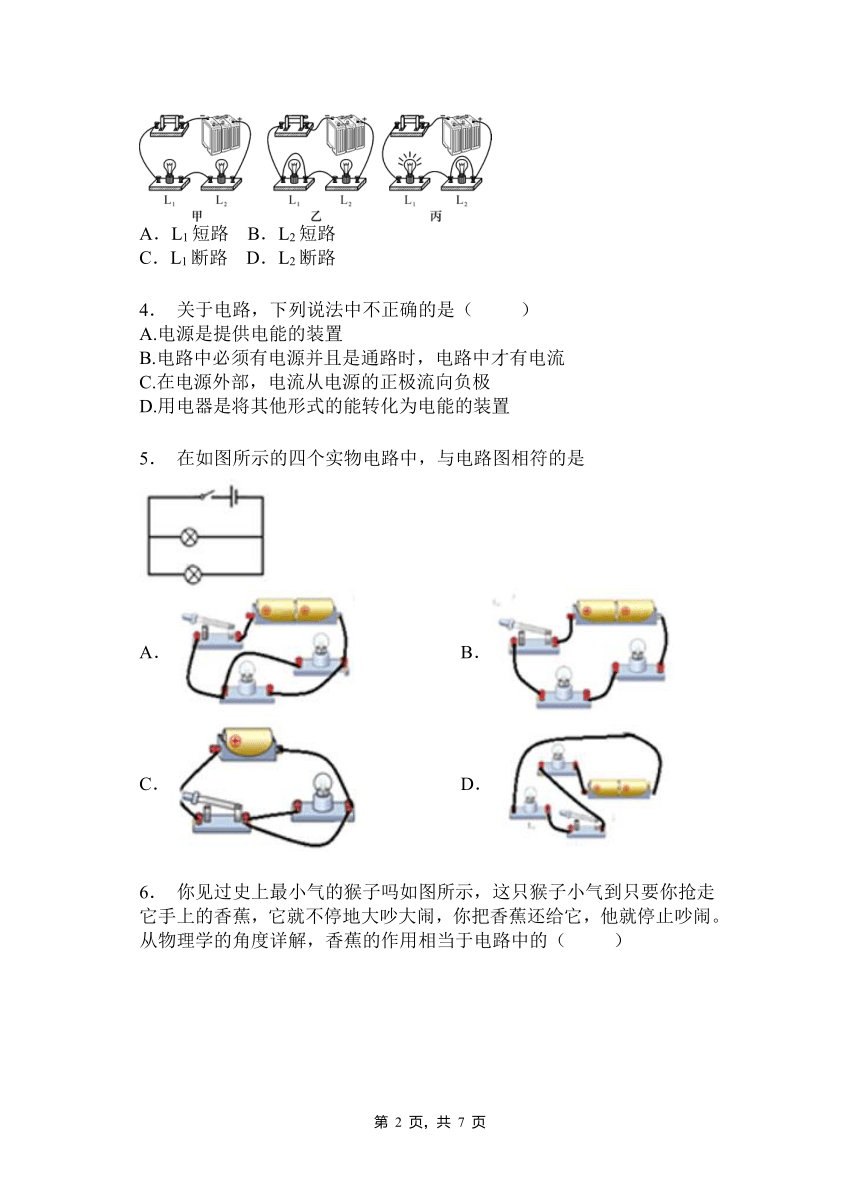

3． 如图甲所示电路，闭合开关后，L1和L2都不亮；现用一根导线检查故障原因．如图乙所示，当用导线接在L1两端时，L1和L2仍然不亮；如图丙所示，当用导线接在L2两端时，L1亮，L2不亮．则可能的原因是（ ）
A．L1短路 B．L2短路
C．L1断路 D．L2断路
4． 关于电路，下列说法中不正确的是（ ）
A.电源是提供电能的装置
B.电路中必须有电源并且是通路时，电路中才有电流
C.在电源外部，电流从电源的正极流向负极
D.用电器是将其他形式的能转化为电能的装置
5． 在如图所示的四个实物电路中，与电路图相符的是
A． B．
C． D．
6． 你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度详解，香蕉的作用相当于电路中的（ ）
A．开关 B．导线 C．电源 D．发声器
7． 学习了电路的知识后，几位同学在议论电路的知识，下列说法中正确的是（ ）
A．一般的电路是由电源、用电器、开关和导线组成的
B．只要能使用电器工作的电路就是一个完整的电路
C．在电路中，电源是把其他形式的能转化为电能的装置
D．电源的作用是给用电器供电，提供持续的电流
8． 一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响
9． 塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是
A．灯泡发光时，电能转化为化学能
B．干电池为电源，按键为电路开关
C．金属弹簧为绝缘体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的
10．从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内（ ）
A．电流方向从灯丝到荧光屏
B．电流方向从荧光屏到灯丝
C．显像管内是真空，无法通过电流
D．显像管内电流的方向不断改变
二、填空题
11．电路中：①提供电能的装置是 [常用干电池的外壳(锌皮)是电池的 极，它的铜帽(接碳棒)是电池的 极]；②消耗电能的是 ；③输送电能的是 ；④控制电能输送的是 。
12．电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。
13．电路中有持续电流的条件：一要有_______；二是电路是________。
14．如图所示，验电器的工作原理是_________；用一个带负电的物体a去接触不带电的验电器的金属球b时，a上的一些________转移到b上，所以金属球b也带上负电，瞬时电流方向_____（选填“a→b”、“b→a”）．
15．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶，车钥匙其实就是一个 。给电动车充电时，电瓶相当于 (选填“电源”或“用电器”)，正常行驶时，电动车将 能转化为 能。
16．如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的__________，充电过程是将电能转化为__________能。
17．如图为宾馆房间的取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的 ．
18．小红同学在连接电路时发现。刚接好最后一根导线，灯泡就亮了，由此可知在连接电路时，他忘了_______。
19．在连接如图所示电路时，开关一定要_____（填“闭合”或“断开”），电灯_____（填“亮”或“不亮”），这时的电路叫_____，将开关闭合时的电路叫_____；如果不小心把A、B两接线柱用导线接在一起，则会造成_____，可能把电源烧坏，这是绝对不允许的.
20．如图所示是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的金属球上．喷出后的涂料之所以会更分散的原因是 ；涂料喷到金属表面时，金属支架中会形成瞬时电流，其电流方向是 (填“向上”或“向下”)
2021-2022学年人教版物理九年级第十五章 第2节 电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D D D A A ACD A B B
二、填空题
11．电源 负 正 用电器 导线 开关
12．开关 用电器
13．电源 通路
14．同种电荷相互排斥 电子 b→a
15．开关 用电器 电 机械
16．用电器 化学能
17．开关
18．断开开关
19．断开 不亮 断路 通路 短路
20．同种电荷相互排斥 向上
