第十五章 第4节 电流的测量2021-2022学年人教版物理九年级（含答案）

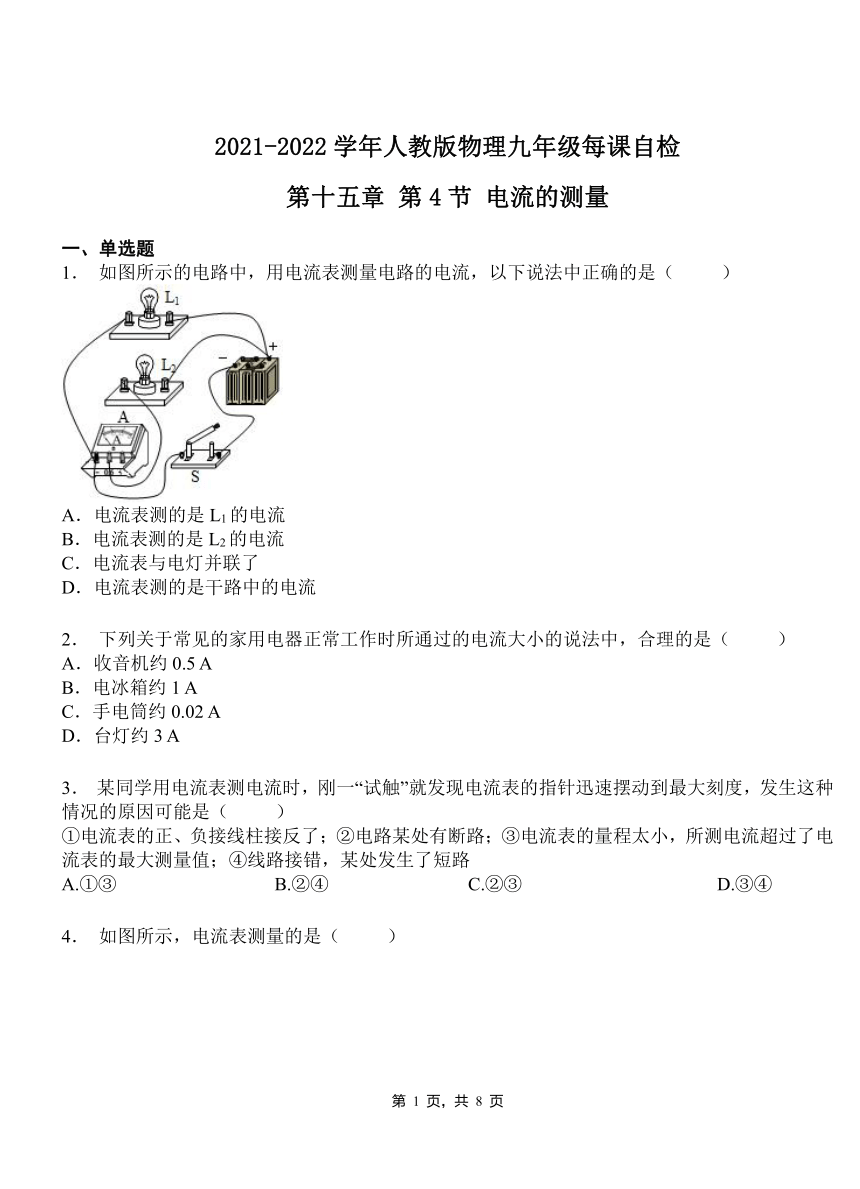

2021-2022学年人教版物理九年级每课自检
第十五章 第4节 电流的测量
一、单选题
1． 如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
2． 下列关于常见的家用电器正常工作时所通过的电流大小的说法中，合理的是（ ）
A．收音机约0.5 A
B．电冰箱约1 A
C．手电筒约0.02 A
D．台灯约3 A
3． 某同学用电流表测电流时，刚一“试触”就发现电流表的指针迅速摆动到最大刻度，发生这种情况的原因可能是（ ）
①电流表的正、负接线柱接反了；②电路某处有断路；③电流表的量程太小，所测电流超过了电流表的最大测量值；④线路接错，某处发生了短路
A.①③ B.②④ C.②③ D.③④

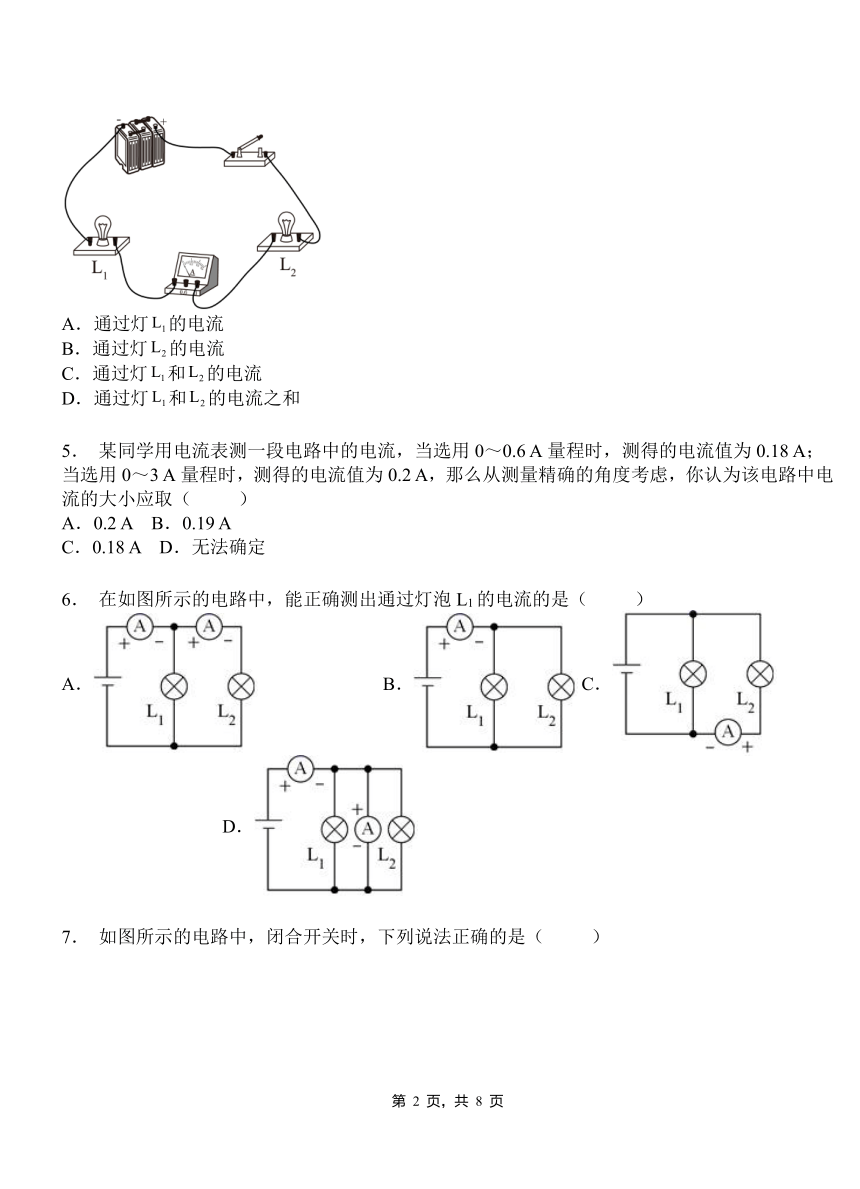

4． 如图所示，电流表测量的是（ ）
A．通过灯的电流
B．通过灯的电流
C．通过灯和的电流
D．通过灯和的电流之和
5． 某同学用电流表测一段电路中的电流，当选用0～0.6 A量程时，测得的电流值为0.18 A；当选用0～3 A量程时，测得的电流值为0.2 A，那么从测量精确的角度考虑，你认为该电路中电流的大小应取（ ）
A．0.2 A B．0.19 A
C．0.18 A D．无法确定
6． 在如图所示的电路中，能正确测出通过灯泡L1的电流的是（ ）
A． B． C． D．

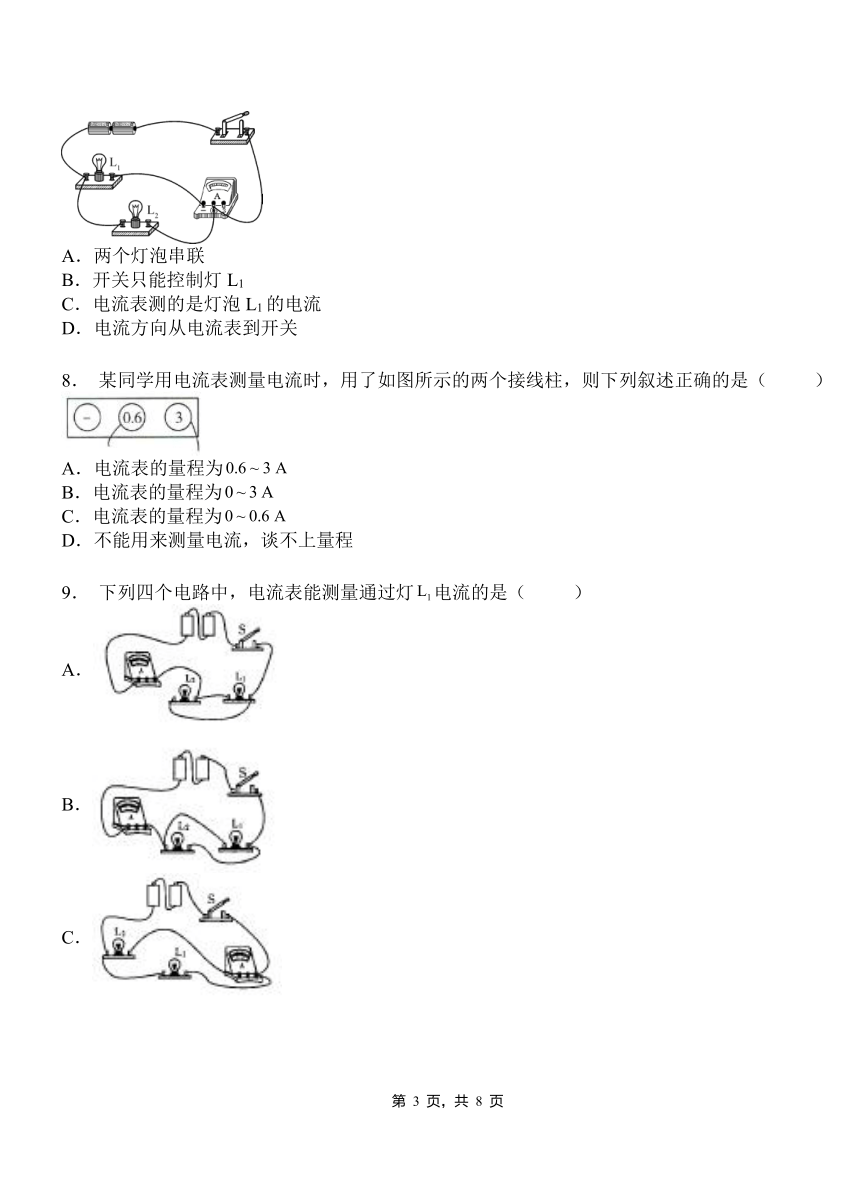

7． 如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关
8． 某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（ ）
A．电流表的量程为
B．电流表的量程为
C．电流表的量程为
D．不能用来测量电流，谈不上量程
9． 下列四个电路中，电流表能测量通过灯电流的是（ ）
A．
B．
C．
D．

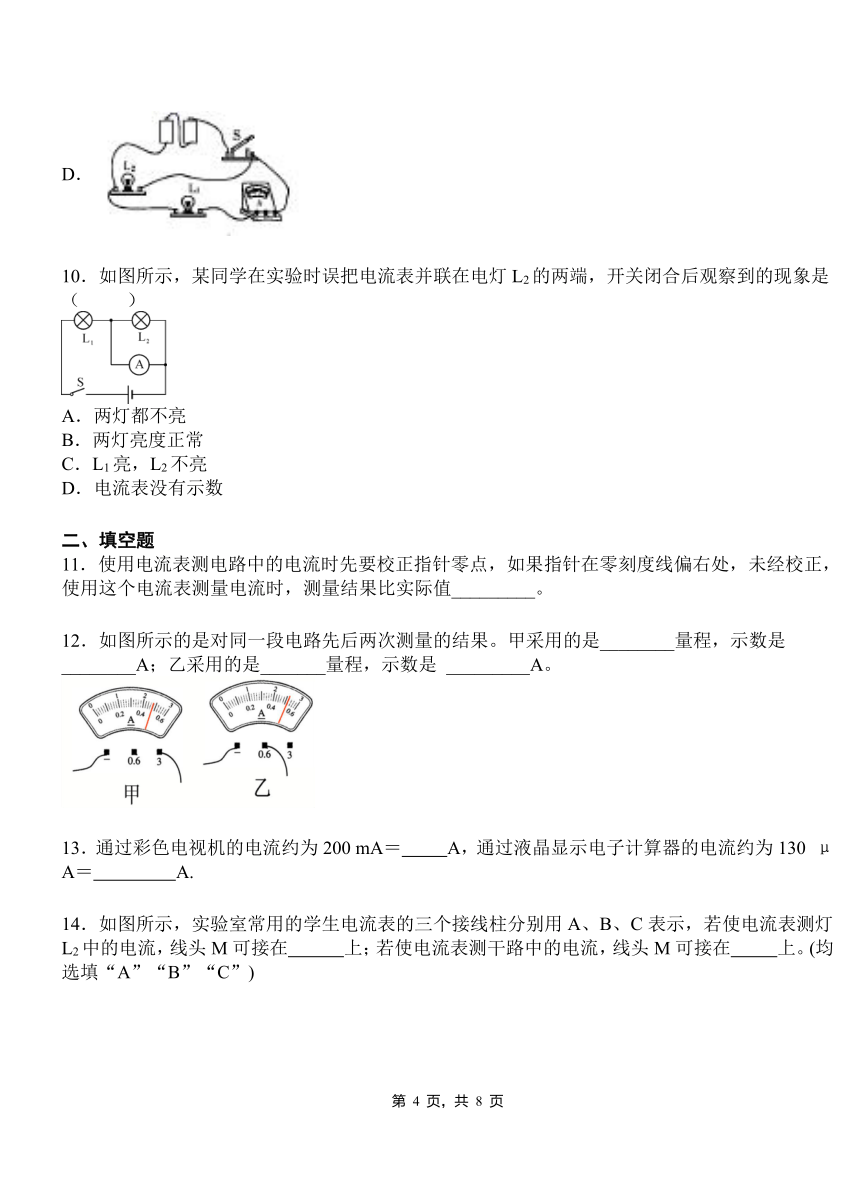

10．如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（ ）
A．两灯都不亮
B．两灯亮度正常
C．L1亮，L2不亮
D．电流表没有示数
二、填空题
11．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
12．如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
13．通过彩色电视机的电流约为200 mA＝ A，通过液晶显示电子计算器的电流约为130 μA＝ A.
14．如图所示，实验室常用的学生电流表的三个接线柱分别用A、B、C表示，若使电流表测灯L2中的电流，线头M可接在 上；若使电流表测干路中的电流，线头M可接在 上。(均选填“A”“B”“C”)
15．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
16．某同学在用电流表测电流时，发现指针向没有刻度的方向偏转，这个现象是因为_____；若发现指针偏转很大超过了最大刻度，这是因为_____；若发现指针偏转很小，不足量程的五分之一，这是因为_____.
17．如图甲所示的电路，当开关S闭合后，电流表测量的是通过 (填“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，则电流表的示数为 A.
　　　　
甲　　　　　　　　乙
18．用电流表测电流时，电流表要和被测用电器 联；如图甲所示的电路，当开关S闭合后，电流表测量的是通过
(选填“干路”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的分度值是 ，示数是 。
19．如图所示，甲电流表的读数是 A，乙电流表的读数是 A.
20．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
21．用电流表测电流时，某同学接入电路的是0～0.6 A的量程，却在0～3 A的量程中读成2.4 A，则实际测得的电流应是 A.
22．2分钟内通过导体内某横截面的电荷量是12C．则电流是______A．
23．某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
24．将图甲电流表接入图乙的A、B两点间测电路中的电流，电流表的正接线柱应与 (填“A”或“B”)端相连．若电路中电流约为0.4 A，则电流表的量程应选用 A.
25．读出如图1和如图2的电流表的示数。I1=_________A ，I2=_________A 。
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B D C C A C D D C
二、填空题
11．偏大
12．0A-3A2.40A-0.6A0.52
13．0.2 1.3×10－4
14．A C
15．电流强弱I安培A
16．电流表正负接线柱接反 所选量程太小 所选量程太大
17．L2 0.28
18．串 L2 0.02 0.28
19．1.3 0.24
20．串联电流表量程选择太小电流表的正负接线柱接反
21．0.48
22．0.1
23．. 电流表量程选大了 电流表量程选小了
24．A 0～0.6
25．0.421.4
PAGE
第 1 页，共 3 页
