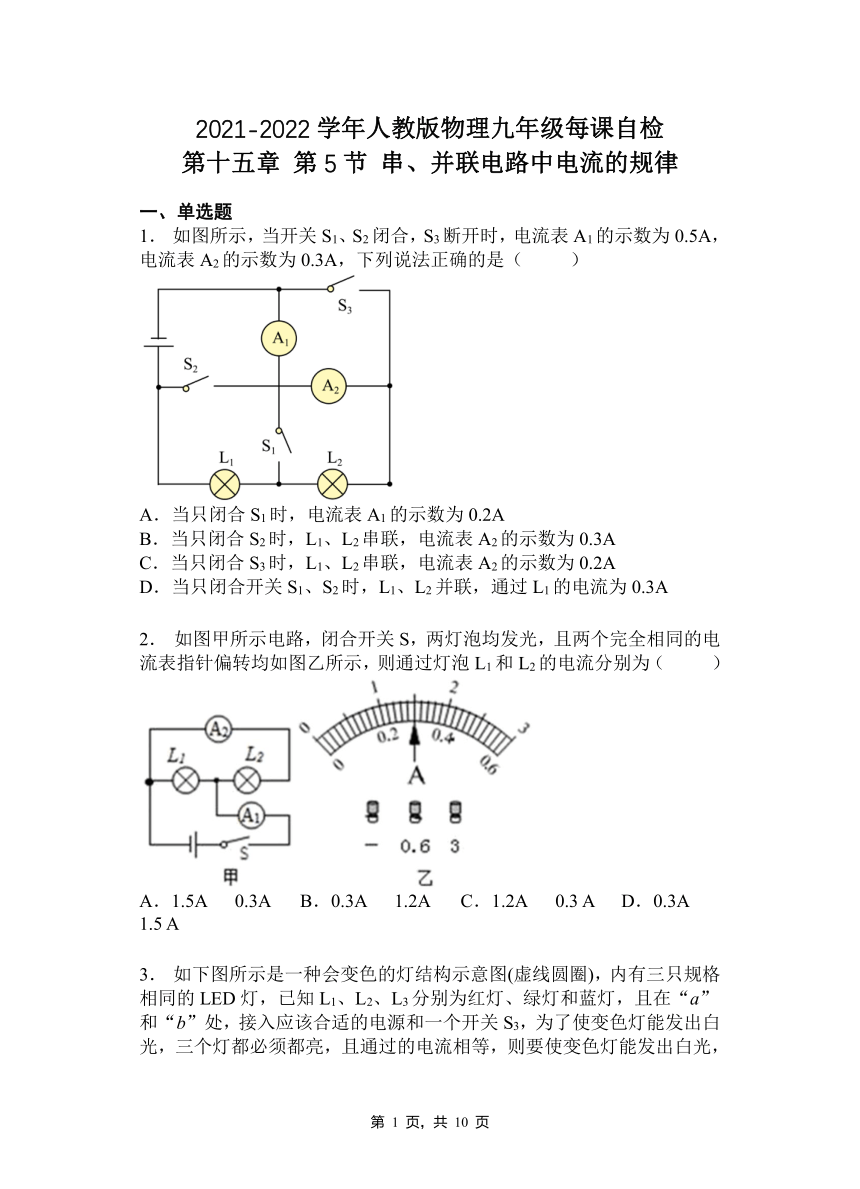

2021-2022学年人教版物理九年级每课自检
第十五章 第5节 串、并联电路中电流的规律
一、单选题
1. 如图所示,当开关S1、S2闭合,S3断开时,电流表A1的示数为0.5A,电流表A2的示数为0.3A,下列说法正确的是( )
A.当只闭合S1时,电流表A1的示数为0.2A
B.当只闭合S2时,L1、L2串联,电流表A2的示数为0.3A
C.当只闭合S3时,L1、L2串联,电流表A2的示数为0.2A
D.当只闭合开关S1、S2时,L1、L2并联,通过L1的电流为0.3A
2. 如图甲所示电路,闭合开关S,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡L1和L2的电流分别为( )
A.1.5A 0.3A B.0.3A 1.2A C.1.2A 0.3 A D.0.3A 1.5 A
3. 如下图所示是一种会变色的灯结构示意图(虚线圆圈),内有三只规格相同的LED灯,已知L1、L2、L3分别为红灯、绿灯和蓝灯,且在“a”和“b”处,接入应该合适的电源和一个开关S3,为了使变色灯能发出白光,三个灯都必须都亮,且通过的电流相等,则要使变色灯能发出白光,符合要求的详解正确的是( )
A.“a”接S3,“b”接电源,S3断开,S1和S2闭合,三个灯并联
B.“a”接S3,“b”接电源,三个开关都要闭合,三个灯串联
C.“a”按电源,“b”接开关S3,三个开关都要闭合,三个灯并联
D.“a”接电源,“b”接开关S3,三个开关都要闭合,三个灯串联
4. 在一个电路中,用电器有两个小灯泡,闭合开关后,通过两个小灯泡的电流相等,则两个小灯泡的连接方式详解正确的是( )
A.一定是串联 B.一定是并联的 C.可能是并联 D.串联和并联都有可能
5. 在如图所示电路中,闭合开关,若A、B、C、D处的电流分别为IA、IB、IC、ID,则这四者间的关系正确的是( )
A.IA=IB=IC B.IA=IB+IC C.IB=IC D.IB=ID
6. 如图(a)所示电路,当开关闭合时,电流表 A1、A2 的示数分别如(b)、(c)两图,则电灯 L1中的电流是( )
A.0.28A B.1.08A C.1.14A D.1.36A
7. 两只灯泡连接在由一个电源供电的电路中,用电流表测得通过灯泡Ll电流为0.2A,通过灯泡L2的电流为0.2A,由此可判断两只灯泡的连接方式是( )
A.一定是串联 B.一定是并联
C.可能是串联也可能是并联 D.以上说法都不对
8. 如图所示的电路,闭合开关后,下列关于A、B、C三处电流的大小关系正确的是( )
A.IA>IB>IC B.IAIC
9. 在如图甲所示的电路中,闭合开关后,电流表A1、A2的指针位置均如图乙所示。下列判断正确的是( )
A.通过L1的电流为1.5A B.通过L1的电流为1.2A
C.通过L2的电流为1.2A D.通过L2的电流为0.3A
10.图示的电路,当开关闭合后,两只小灯泡均发光且L1比L2亮,下列说法中正确的是( )
A.通过L1的电流大于通过L2的电流
B.电路中的电流是由正电荷定向移动形成的
C.干电池对外电路供电时将电能转化为化学能
D.金属导线中自由电子定向移动的方向与电流方向相反
二、填空题
11.如图所示,当开关S闭合后,电流表的指针偏转如图所示,其中A1电流表测量的是通过______(选填“干路”、“L1”或“L2”)的电流,A电流表的读数应为______A。
12.如图所示,当只闭合开关S2时,通过L2的电流I2是0.2A, 通过L1的电流I1是_______A;当S2断开,S1和S3闭合时,电流表A1的示数为 0.1 A,电流表A2的示数为 0.3 A,通过S1的电流是_______A。
13.如图所示是小林在“ 探究串联电路中电流规律”时的电路 ,小林测得 A 处的电流大小为0.2A ,则 B 处的电流大小为______ A,完成一组实验后,她应该换用规格______(选填 “相同”或“不同”)的小灯泡重复实验。

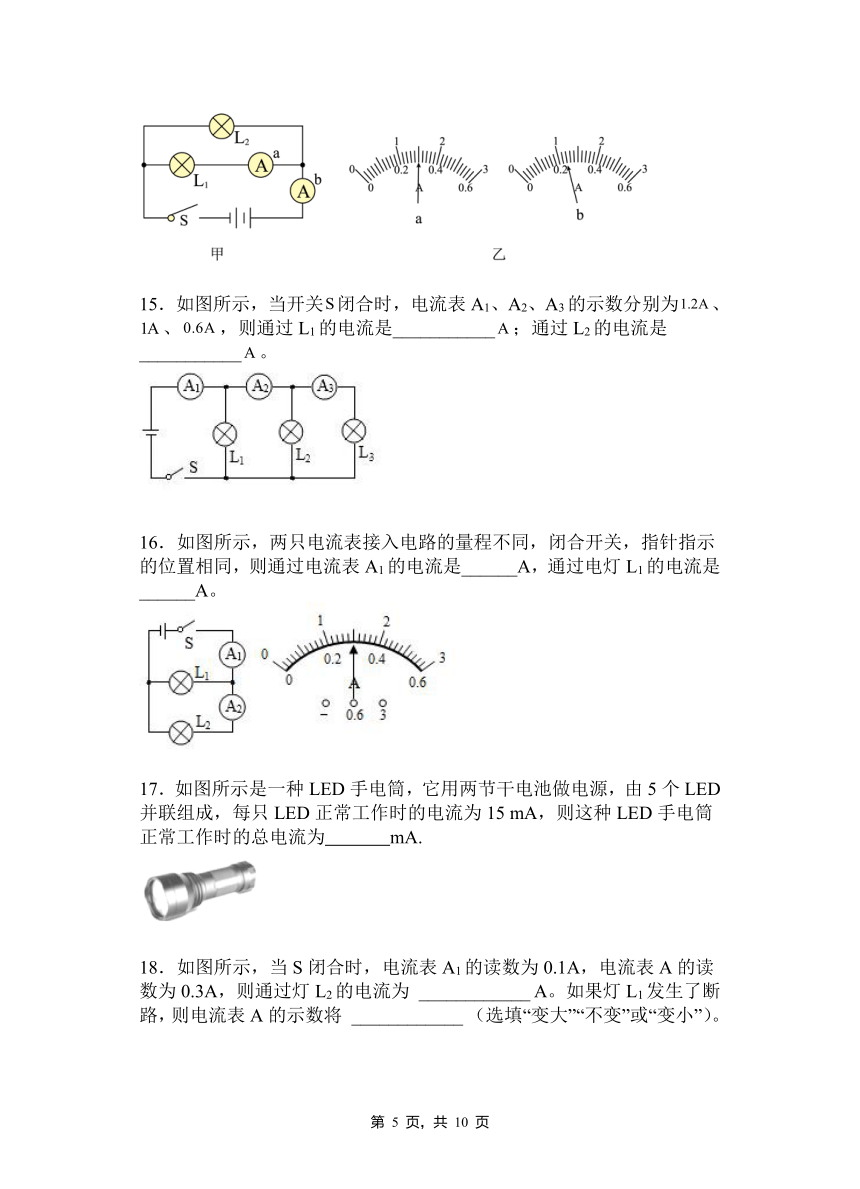

14.如甲图电路,当开关s闭合后,电流表的指针偏转如乙图所示,其中a电流表测量的是通过______(选填“电源”、“L1”或“L2”)的电流,b电流表的读数应为______A,灯泡L2中的电流为______A。
15.如图所示,当开关闭合时,电流表A1、A2、A3的示数分别为、、,则通过L1的电流是___________;通过L2的电流是___________。
16.如图所示,两只电流表接入电路的量程不同,闭合开关,指针指示的位置相同,则通过电流表A1的电流是______A,通过电灯L1的电流是______A。
17.如图所示是一种LED手电筒,它用两节干电池做电源,由5个LED并联组成,每只LED正常工作时的电流为15 mA,则这种LED手电筒正常工作时的总电流为 mA.

18.如图所示,当S闭合时,电流表A1的读数为0.1A,电流表A的读数为0.3A,则通过灯L2的电流为 ____________ A。如果灯L1发生了断路,则电流表A的示数将 ____________ (选填“变大”“不变”或“变小”)。
19.根据如图所示电路,回答下列问题:
(1)当S1闭合、S2断开时,电流经过的电灯是_______。
(2)当S1、S2都闭合时,电流经过的电灯是_______。
20.某同学用电流表测串联电路中的电流时,闭合开关后发现,两灯泡同时出现时亮时暗现象,产生这种现象的原因是__________,串联电路中电流的关系为_________。
三、实验题
21.小致按照课本要求探究并联电路中电流的关系,他们设计的电路如图1所示。
(1)在实验中,小致试触时电流表的指针偏转情况如图2所示,根据你的详解,你认为原因可能是______;
(2)在实验过程中他们连接了如图3所示的电路闭合开关后,观察到灯L2______(选填“发光”或“不发光”);通过详解电路连接情况,该电路存在的问题是:______;
(3)请在图3上只改动一根导线,符合L1、L2并联,电流表A1测干路电流,A2测灯L2的电流,开关控制所有用电器。(______)
22.探究并联电路的电流规律.
装置图
实验步骤表格 1.按照图把两个灯泡L1、L2串联起来接在电源上;2.用电流表分别测出L1和L2和干路电流。3.将数据填入表格,详解数据,得出结论。电流表位置干路L2L1电流I/A0.30.20.14.讨论:并联电路中,_________。公式为:________。
问题讨论 1.在上图中,要求两个灯泡组成并联关系,然后与开关和电源连成电路,而电流表则可以测量单独流过灯泡L1的电流,请按上述要求连接电路。___________2实验过程中,电流表的示数为0.24A,请你在上面的标出接线柱和指针的位置。______
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C C D B B C C C D
二、填空题
11. 1.2
12.0.2 0.4
13.0.2 不同
14.L1 1.2 0.9
15.0.2 0.4
16.1.5 1.2
17.75
18.0.2 变小
19.L3 当L1、L2、L3
20.电路接触不良 串联电路各处电流相等
三、实验题
21.电流表正负接线柱接反 不发光 电路中存在短路
22.干路电流等于各支路电流之和 I=I1+I2
