第十六章 第2节 串、并联电路中电压的规律每日突破练习 2021-2022学年人教版九年级全一册物理（有答案）

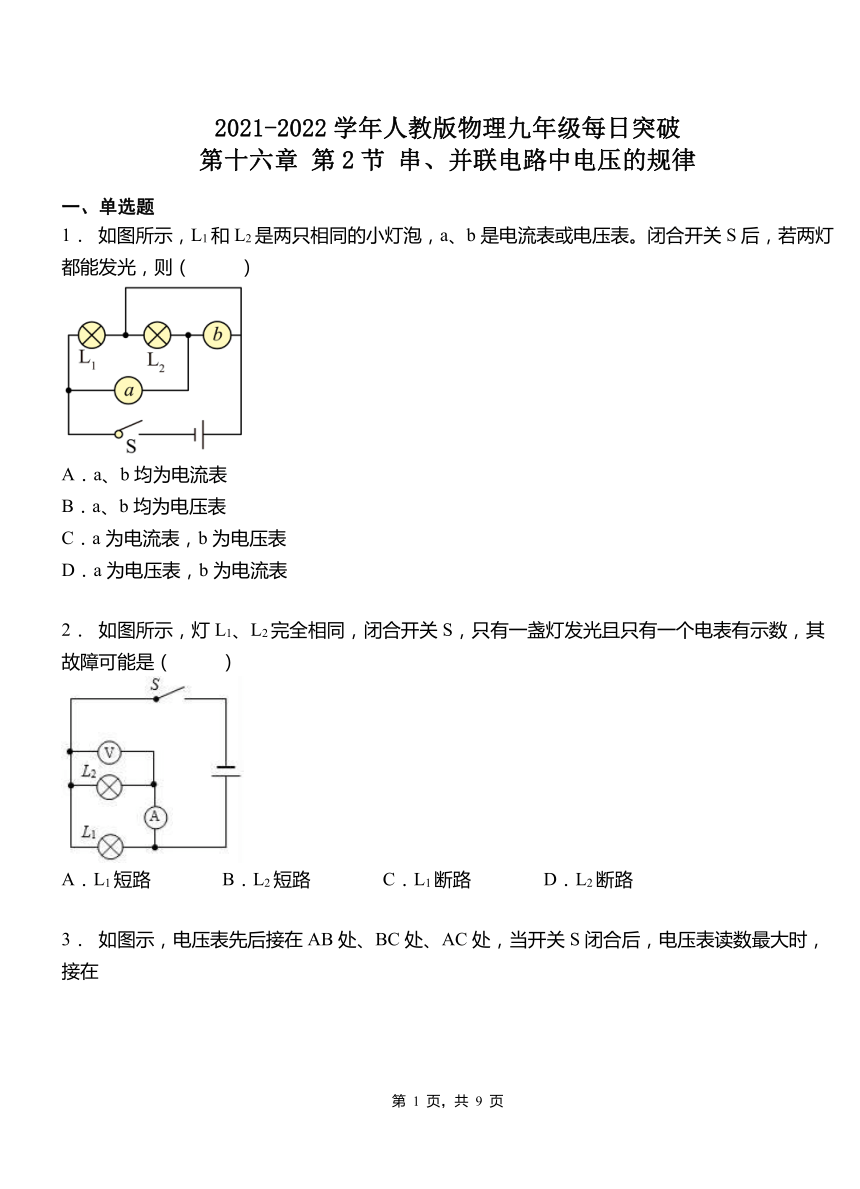

2021-2022学年人教版物理九年级每日突破
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
2． 如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路

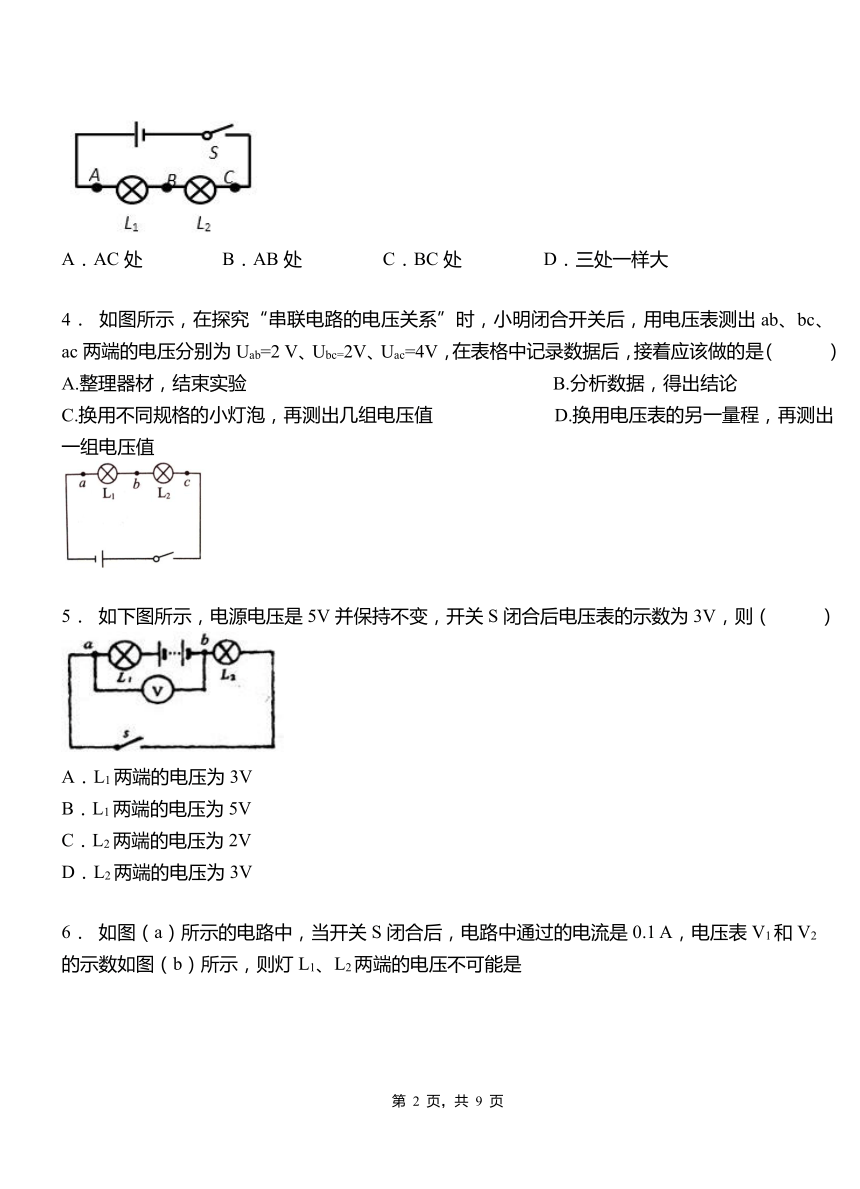

3． 如图示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在
A．AC处 B．AB处 C．BC处 D．三处一样大
4． 如图所示，在探究“串联电路的电压关系”时，小明闭合开关后，用电压表测出ab、bc、ac两端的电压分别为Uab=2 V、Ubc=2V、Uac=4V，在表格中记录数据后，接着应该做的是（ ）
A.整理器材，结束实验 B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电压值 D.换用电压表的另一量程，再测出一组电压值
5． 如下图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）
A．L1两端的电压为3V
B．L1两端的电压为5V
C．L2两端的电压为2V
D．L2两端的电压为3V

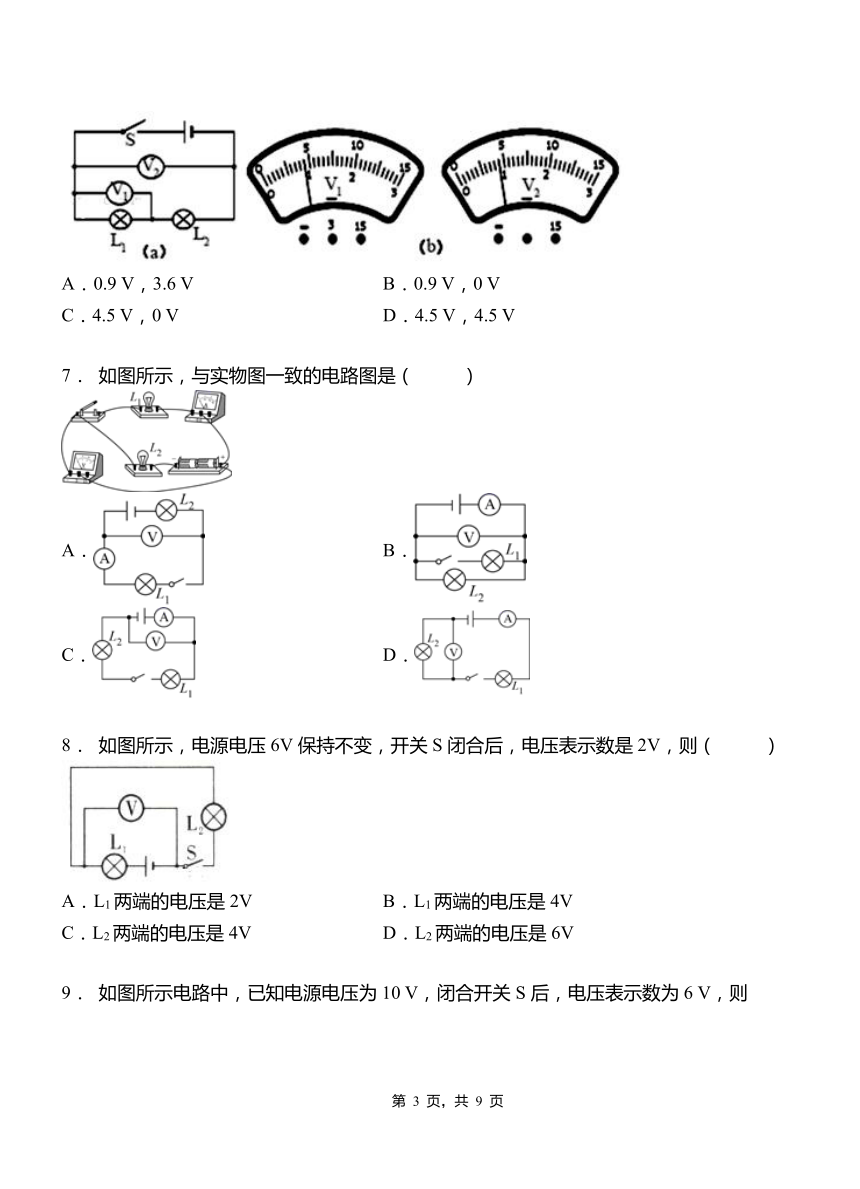

6． 如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是
A．0.9 V，3.6 V B．0.9 V，0 V
C．4.5 V，0 V D．4.5 V，4.5 V
7． 如图所示，与实物图一致的电路图是（ ）
A． B．
C． D．
8． 如图所示，电源电压6V保持不变，开关S闭合后，电压表示数是2V，则（ ）
A．L1两端的电压是2V B．L1两端的电压是4V
C．L2两端的电压是4V D．L2两端的电压是6V

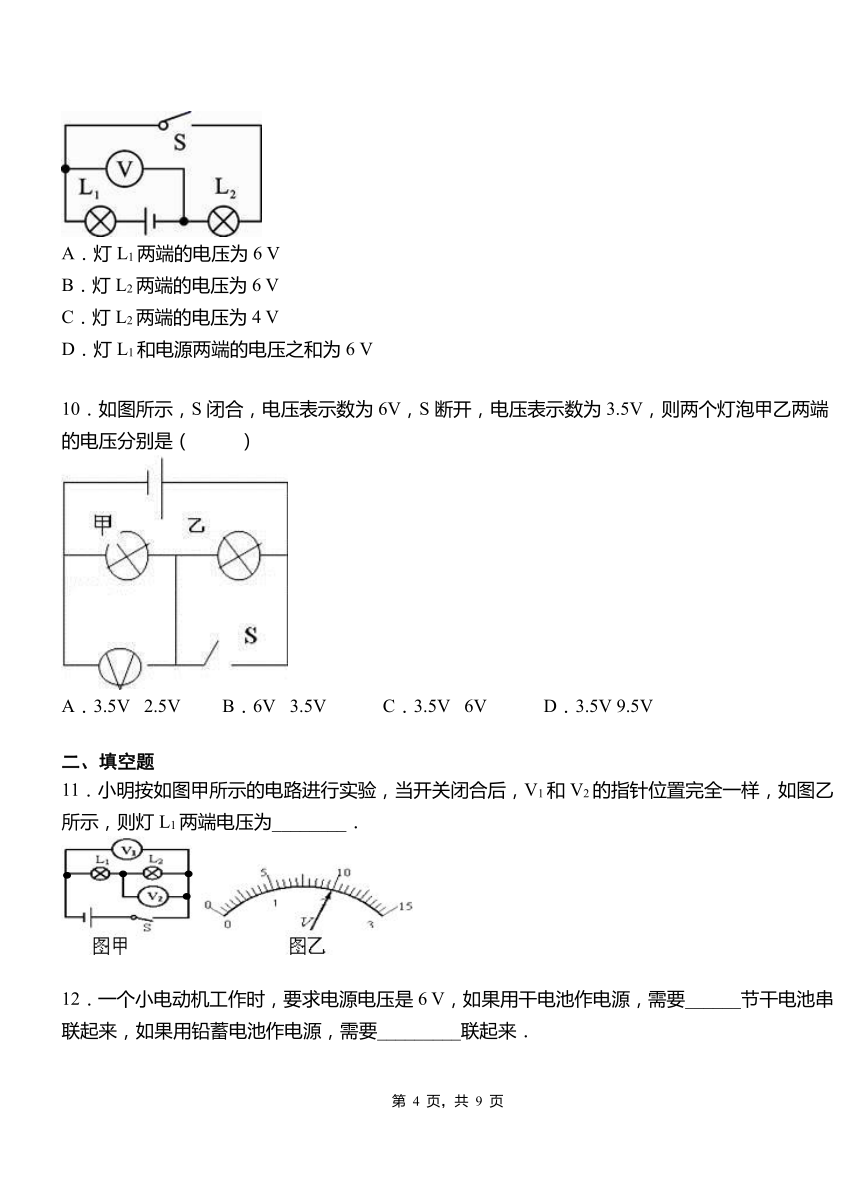

9． 如图所示电路中，已知电源电压为10 V，闭合开关S后，电压表示数为6 V，则
A．灯L1两端的电压为6 V
B．灯L2两端的电压为6 V
C．灯L2两端的电压为4 V
D．灯L1和电源两端的电压之和为6 V
10．如图所示，S闭合，电压表示数为6V，S断开，电压表示数为3.5V，则两个灯泡甲乙两端的电压分别是（ ）
A．3.5V 2.5V B．6V 3.5V C．3.5V 6V D．3.5V 9.5V
二、填空题
11．小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，则灯L1两端电压为________．
12．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要______节干电池串联起来，如果用铅蓄电池作电源，需要_________联起来．
13．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为_______V．
14．小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示，请你根据该图象写出电压U2和U1的关系式：U2=________．
15．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
16．如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
17．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
18．如图所示，是李华同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时两只电压表的指针恰好指在同一位置处，电压表V1 和V2 的示数之比是_________，选择0~15V 量程的电压表是_________。
19．如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表V1和V2的示数如图乙和丙所示，则灯L1两端电压为________V，灯L2两端的电压为________V。
20．如图甲所示电路，电源电压为6V，当开关S闭合时，电压表的读数如图乙所示，则电压表所选的量程为 ，L1两端的电压为 V，L2两端的电压为 V。
三、实验题
21．小明为探究并联电路中电压的规律，进行了以下探究，请你帮他归纳结论和进行评估：
(1)提出问题：并联电路中，各电灯两端的电压有什么关系；
(2)设计实验：小明用两个完全相同的小灯泡组成如图所示的并联电路，用电压表分别测量两个灯泡L1、L2以及电源两端的电压；
(3)进行实验：按照如图所示的电路图连接电路，进行实验测量，记录实验数据，测得两个灯泡L1、L2以及电源两端的电压均为3V；
(4)小明由此得出实验结论：___________________________________________；
(5)实验评估：你认为本次实验存在的不足是什么？_______________；
(6)小明应如何改进本实验 ___________？
22．用如图所示电路来探究串联电路电压特点时：
(1)实验中应选择规格 (填“相同”或“不相同”)的灯泡．
(2)用电压表测出L1和L2两端电压及串联总电压的值分别是U1、U2、U，经过多次实验，得到的数据记录在下表中．分析实验数据，可以得到串联电路的电压特点是 (用公式表示)．
实验次数 U1/V U2/V U/V
1 2.3 0.7 3.0
2 2.0 1.0 3.0
3 1.7 1.3 3.0
(3) 进行多次实验的主要目的是 (填“寻找普遍规律”或“减小实验误差”)．
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D A C D D A B B A
二、填空题
11．8V
12．4 3
13．2 8
14．9V—U1
15． 3 2
16． UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
17．19 串
18．1∶5 V2
19．3.52.5
20．0~3V 1.5 4.5
三、实验题
21．在并联电路中，各支路两端的电压相等实验中采用两个完全相同的小灯泡，使实验存在特殊性，影响结论的普遍性(或只做一次实验便得出结论，不科学)用不同规格的小灯泡多测几组数据。
22．不相同 U＝U1＋U2 寻找普遍规律
