第十七章 第4节 欧姆定律在串、并联电路中的应用2021-2022学年人教版物理九年级（含答案）

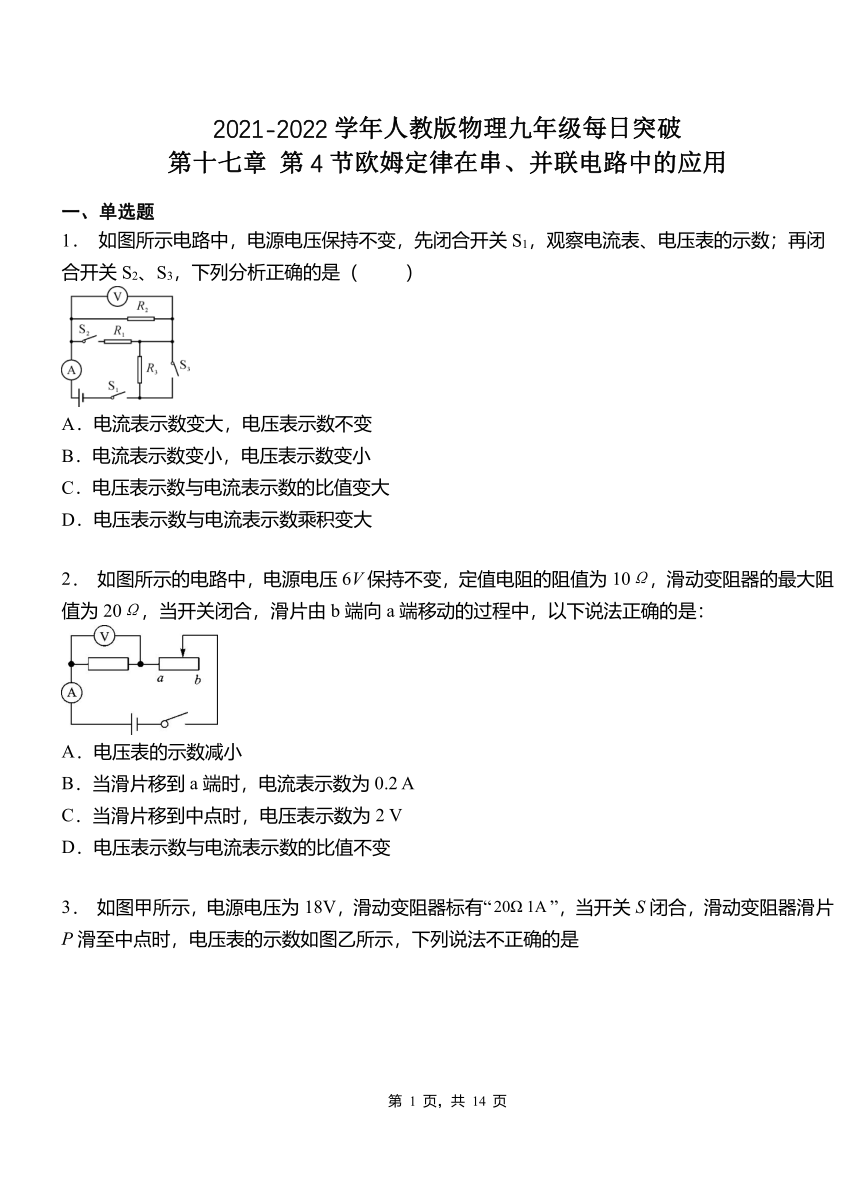

2021-2022学年人教版物理九年级每日突破
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题
1． 如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，下列分析正确的是（ ）
A．电流表示数变大，电压表示数不变
B．电流表示数变小，电压表示数变小
C．电压表示数与电流表示数的比值变大
D．电压表示数与电流表示数乘积变大
2． 如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是：
A．电压表的示数减小
B．当滑片移到a端时，电流表示数为0.2 A
C．当滑片移到中点时，电压表示数为2 V
D．电压表示数与电流表示数的比值不变

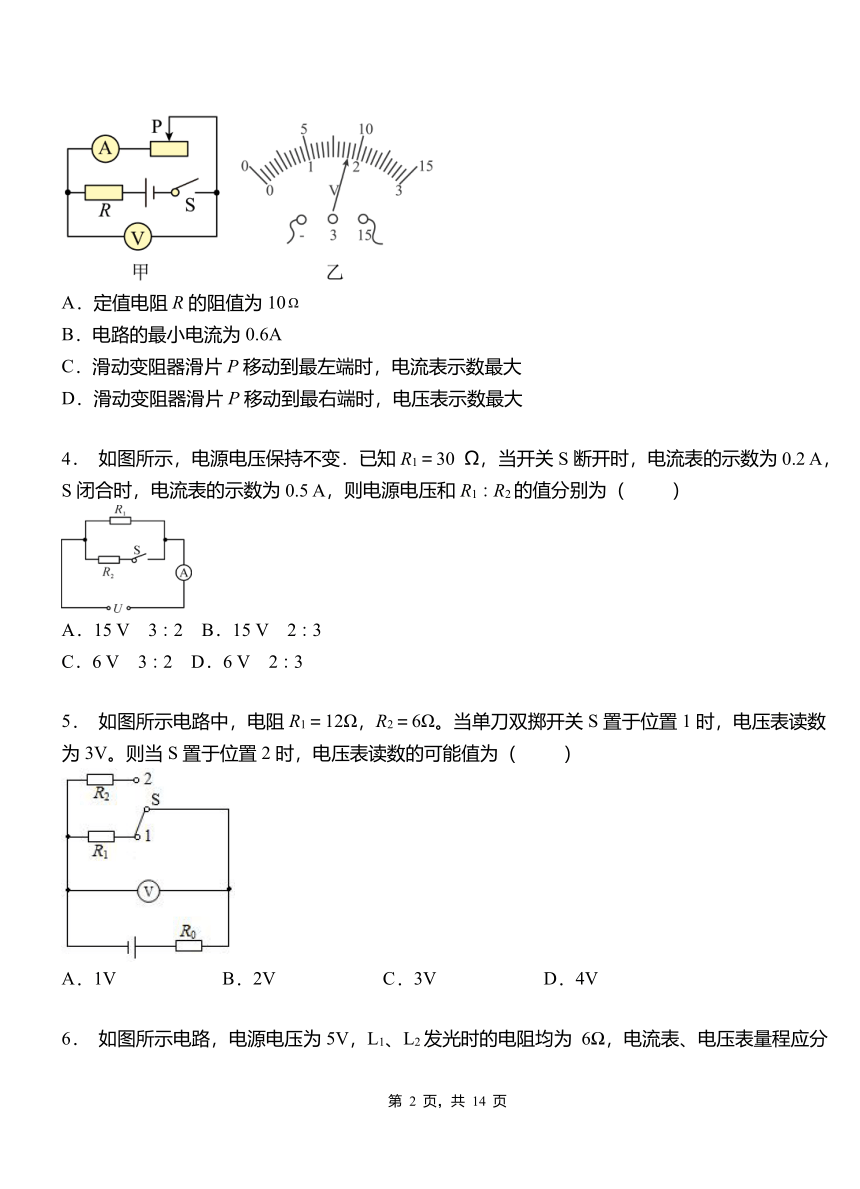

3． 如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是
A．定值电阻R的阻值为10
B．电路的最小电流为0.6A
C．滑动变阻器滑片P移动到最左端时，电流表示数最大
D．滑动变阻器滑片P移动到最右端时，电压表示数最大
4． 如图所示，电源电压保持不变．已知R1＝30 Ω，当开关S断开时，电流表的示数为0.2 A，S闭合时，电流表的示数为0.5 A，则电源电压和R1∶R2的值分别为（ ）
A．15 V　3∶2 B．15 V　2∶3
C．6 V　3∶2 D．6 V　2∶3
5． 如图所示电路中，电阻R1＝12Ω，R2＝6Ω。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（ ）
A．1V B．2V C．3V D．4V

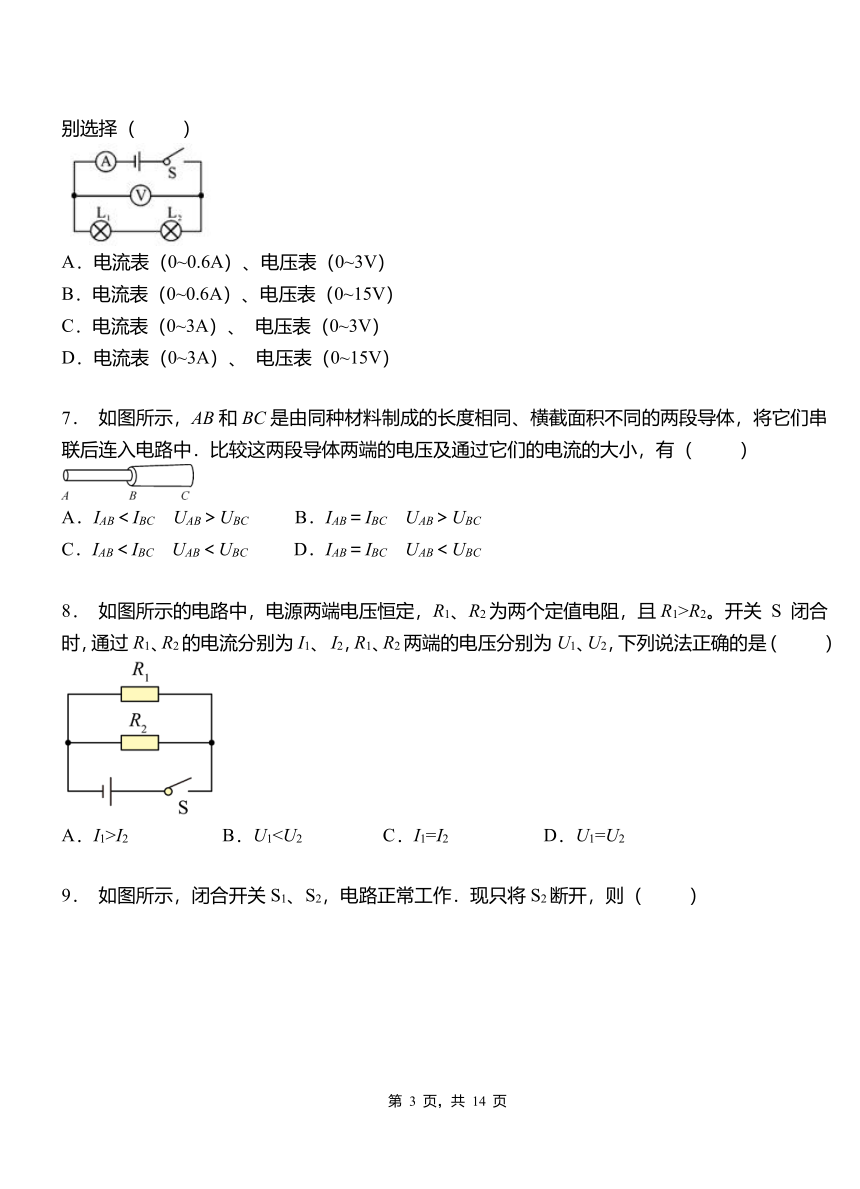

6． 如图所示电路，电源电压为5V，L1、L2发光时的电阻均为 6 ，电流表、电压表量程应分别选择（ ）
A．电流表（0~0.6A）、电压表（0~3V）
B．电流表（0~0.6A）、电压表（0~15V）
C．电流表（0~3A）、 电压表（0~3V）
D．电流表（0~3A）、 电压表（0~15V）
7． 如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（ ）
A．IAB＜IBC　UAB＞UBC 　 B．IAB＝IBC　UAB＞UBC
C．IAB＜IBC　UAB＜UBC 　 D．IAB＝IBC　UAB＜UBC
8． 如图所示的电路中，电源两端电压恒定，R1、R2为两个定值电阻，且R1>R2。开关 S 闭合时，通过R1、R2的电流分别为I1、 I2，R1、R2两端的电压分别为U1、U2，下列说法正确的是（ ）

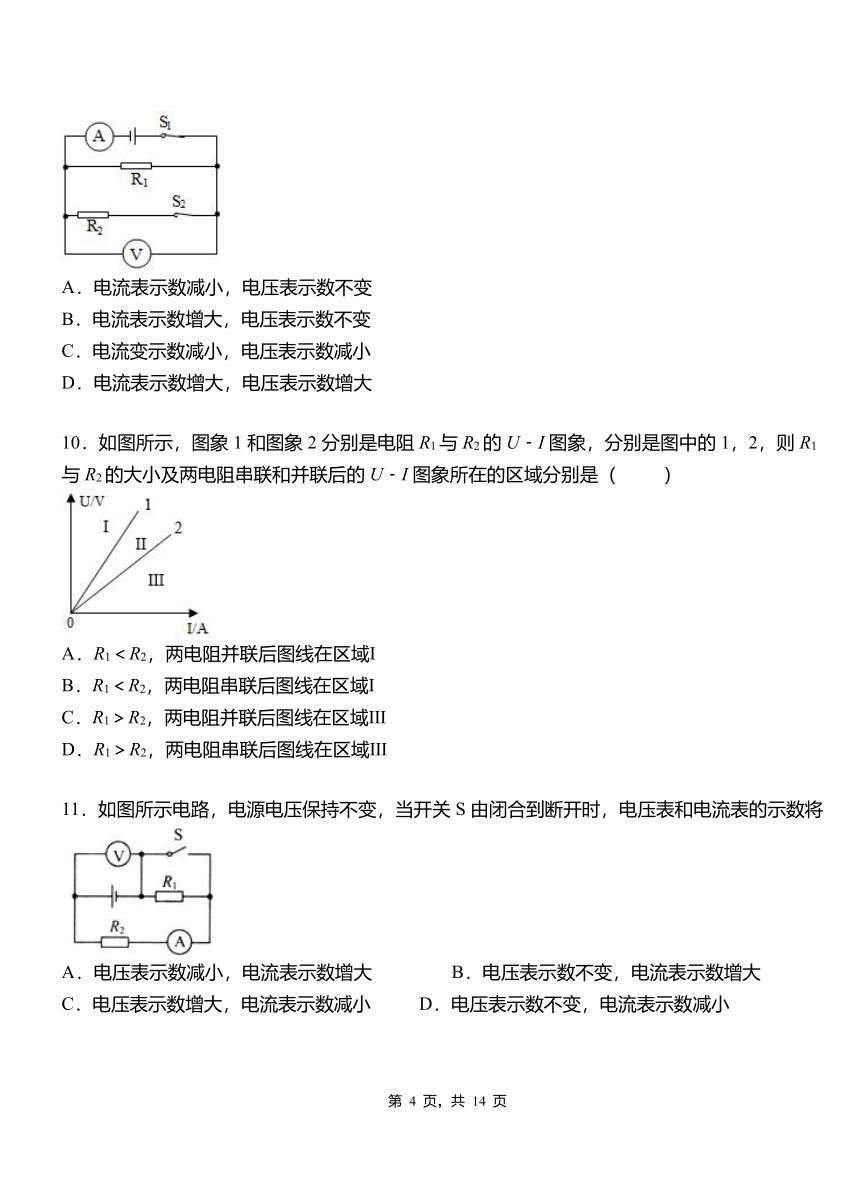

A．I1>I2 B．U19． 如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则（ ）
A．电流表示数减小，电压表示数不变
B．电流表示数增大，电压表示数不变
C．电流变示数减小，电压表示数减小
D．电流表示数增大，电压表示数增大
10．如图所示，图象1和图象2分别是电阻R1与R2的U﹣I图象，分别是图中的1，2，则R1与R2的大小及两电阻串联和并联后的U﹣I图象所在的区域分别是（ ）
A．R1＜R2，两电阻并联后图线在区域Ⅰ
B．R1＜R2，两电阻串联后图线在区域Ⅰ
C．R1＞R2，两电阻并联后图线在区域Ⅲ
D．R1＞R2，两电阻串联后图线在区域Ⅲ
11．如图所示电路，电源电压保持不变，当开关S由闭合到断开时，电压表和电流表的示数将
A．电压表示数减小，电流表示数增大 B．电压表示数不变，电流表示数增大
C．电压表示数增大，电流表示数减小 D．电压表示数不变，电流表示数减小

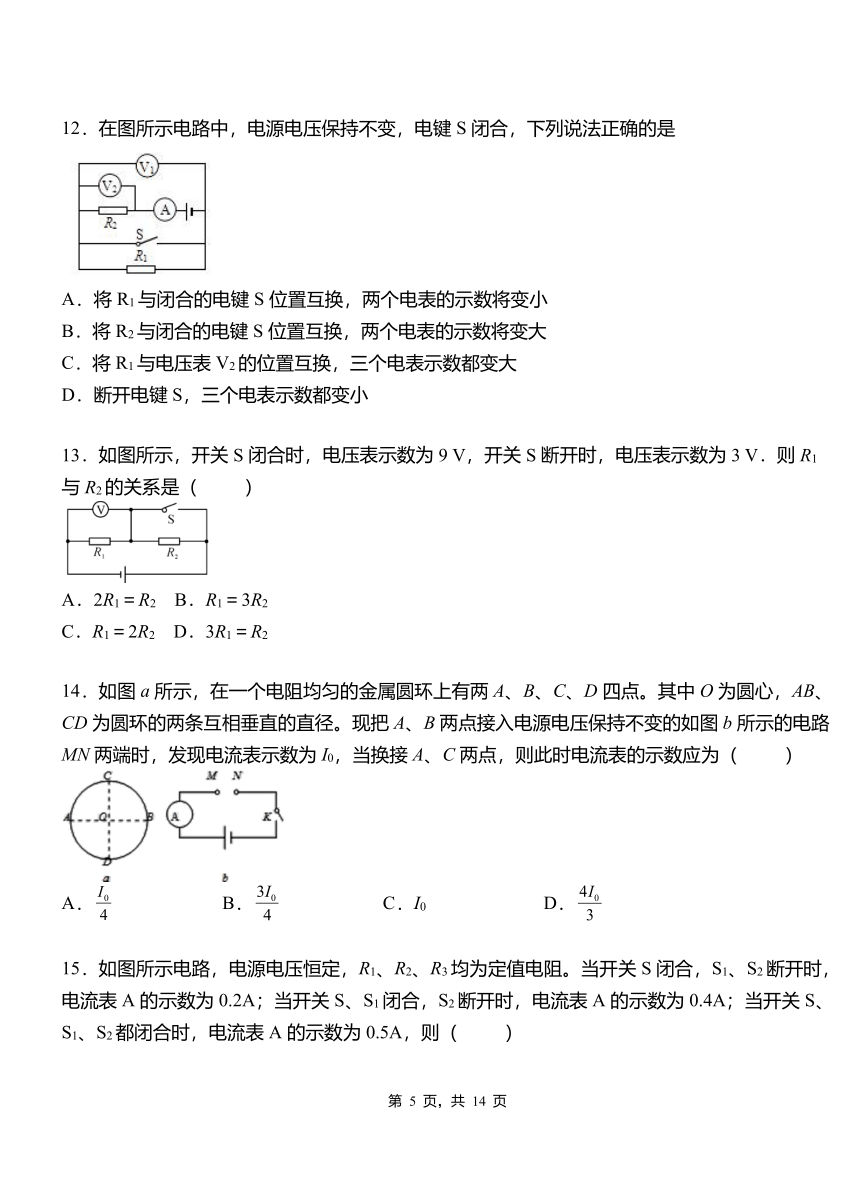

12．在图所示电路中，电源电压保持不变，电键S闭合，下列说法正确的是
A．将R1与闭合的电键S位置互换，两个电表的示数将变小
B．将R2与闭合的电键S位置互换，两个电表的示数将变大
C．将R1与电压表V2的位置互换，三个电表示数都变大
D．断开电键S，三个电表示数都变小
13．如图所示，开关S闭合时，电压表示数为9 V，开关S断开时，电压表示数为3 V．则R1与R2的关系是（ ）
A．2R1＝R2 B．R1＝3R2
C．R1＝2R2 D．3R1＝R2
14．如图a所示，在一个电阻均匀的金属圆环上有两A、B、C、D四点。其中O为圆心，AB、CD为圆环的两条互相垂直的直径。现把A、B两点接入电源电压保持不变的如图b所示的电路MN两端时，发现电流表示数为I0，当换接A、C两点，则此时电流表的示数应为（ ）
A． B． C．I0 D．
15．如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。当开关S闭合，S1、S2断开时，电流表A的示数为0.2A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4A；当开关S、S1、S2都闭合时，电流表A的示数为0.5A，则（ ）
A．R1:R2=2:1 B．R1:R3=1:1
C．R2:R3=1:2 D．R1:R2:R3=2:2:1
二、填空题
16．如图所示的电路，闭合开关S，滑动变阻器滑片向左移动时，灯泡亮度会________(选填“变亮”、“变暗”或“不变”)，电压表示数会________(选填“变大”、“变小”或“不变”)．
17．已知R1∶R2＝1∶2，当两电阻串联时，通过它们的电流之比I1∶I2＝ ，两端的电压之比为U1∶U2＝ ；当两电阻并联时，通过它们的电流之比I′1∶I′2＝ ，两端的电压之比U1′∶U2′＝ ．
18．如图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18V，电流表示数的变化范围为0.4~0.6A，那么滑动变阻器的最大阻值是__________．
19．如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图，其中定值电阻 R1=6Ω，电源电压恒为 4.5V，R2 的规格为“15Ω,0.5A”，电压表量程为 0-3V，电流表量程为 0-0.6A，闭合 S：
（1）当被测身高较矮时，电流表的示数________（选填“变大”“变小”或“不变”）．
（2）当 R2 接入电路中的电阻为 9Ω时，电压表的示数是______V
（3）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是_________．
20．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向a端滑动过程中，电流表A示数将_______，电压表V示数变化情况是______．
21．如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10 Ω，若只使R2、R3并联接入电路，则应闭合开关 ，此时电流表的示数为I1；要使R1、R2串联，应断开开关S1、S2，此时电流表的示数为I2，则I1∶I2＝ ．
22．如图所示电路，电源两端电压 保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，三个电表的示数都发生变化，电流表A、电压表V1、电压表V2的示数分别用I、U1、U2表示，他们的示数变化量大小分别用△I、△U1、△U2表示，则 ________， ________， ________， ________．（各空均选填“增大”、“减小”或“不变”）
23．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表示数将_____，电压表示数将_____。
24．在如图所示的电路中，电阻R1=8Ω，R2=4Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.5A，电源电压为_____V；当开关S1、S3闭合，S2断开时，电流表的示数为_____A．
25．如图所示的电路，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中（设灯泡工作时电阻不随温度变化），通过乙灯的电流逐渐________，甲灯逐渐变________．
26．如图所示，电源电压不变，R1=2 Ω，R2=3 Ω，R3=4 Ω.只闭合S，电流表A1、A2示数之比为______，电压表V1、V2示数之比为_________．再闭合S1、S2，电压表V1、V2示数之比为 _________．
27．两个定值电阻分别标有“6 Ω　0.5 A”和“20 Ω　0.3 A”字样，将它们串联接入电路使用，则电路中允许通过的最大电流为 A，电源电压最大为 V.
28．如图所示的电路，电源电压恒定不变。闭合开关S1后再闭合开关S2，电压表的示数将____，电压表示数与电流表示数的比值将______（以上均选填“变大”、“变小”或“不变”）。若互换电压表和电流表的位置，再闭合开关S1、S2的情况下，______表将会烧坏。
29．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器．图乙是该滑动变阻器消耗的电功率与电流关系的图像．则该滑动变阻器的最大电阻值是___________Ω，电源电压是___________V．
30．如图所示电路，要使灯泡L1和L2组成串联电路，断开开关________ ， 闭合开关______ ． 要使L1L2组成并联电路，断开开关_____ ． 闭合开关_____ ． 若开关都闭合会出现_____（填”通路””短路””断路”）
三、计算题
31．如图所示，R1=10Ω，R2=20Ω，R3=30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A，求：
（1）电源电压多大？
（2）当S1和S2都断开时，电流表的读数多大？
（3）当S1、S2都闭合时，电路中的总电流是多大？
32．在如图甲所示的电路中，电源电压为18 V保持不变，电阻R1的阻值为10 Ω.闭合开关S后，电流表A的示数如图乙所示．求：
(1)电阻R1两端的电压U1.
(2)此时滑动变阻器R2连入电路的阻值．
2021-2022学年人教版物理九年级第十七章 第4节 欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D C C B B B D A C
题号 11 12 13 14 15
答案 D B A D B
二、填空题
16．变暗 变大
17．1:1 1:2 2:1 1:1
18．15Ω
19．变大 2.7 3 Ω~12 Ω
20．变大 变小
21．S1、S2 4:1
22．不变； 增大； 不变； 不变
23．变小 变小
24．6 2.25
25．变小 变亮
26．1:1 1:3 1:1
27．0.3 7.8
28．变大 不变 电流
29．50 12
30．S1、S3；S2；S2；S1、S3；S2；短路．
三、计算题
31．（1）6V；（2）0.2A；（3）0.5A
32．8 V 12.5 Ω
