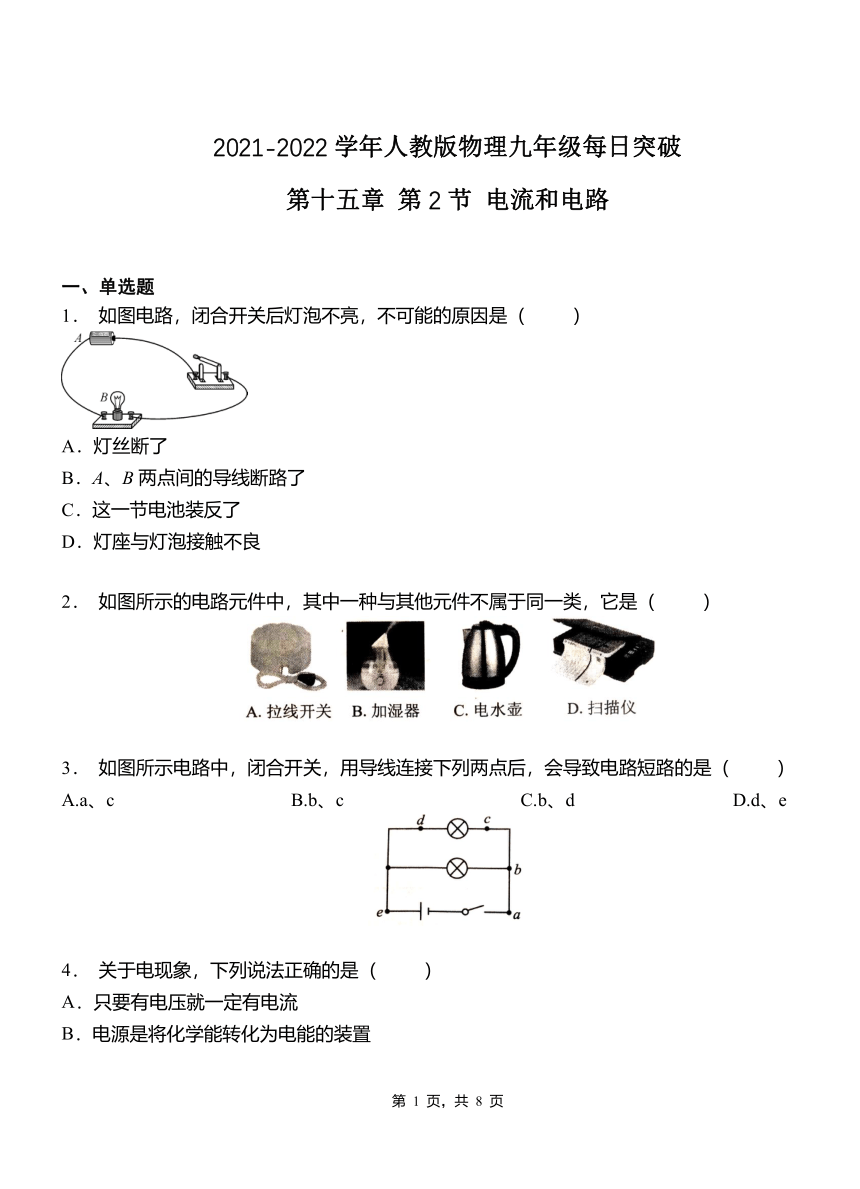

2021-2022学年人教版物理九年级每日突破
第十五章 第2节 电流和电路
一、单选题
1． 如图电路，闭合开关后灯泡不亮，不可能的原因是（ ）
A．灯丝断了
B．A、B两点间的导线断路了
C．这一节电池装反了
D．灯座与灯泡接触不良
2． 如图所示的电路元件中，其中一种与其他元件不属于同一类，它是（ ）
3． 如图所示电路中，闭合开关，用导线连接下列两点后，会导致电路短路的是（ ）
A.a、c B.b、c C.b、d D.d、e
4． 关于电现象，下列说法正确的是（ ）
A．只要有电压就一定有电流
B．电源是将化学能转化为电能的装置
C．只有正电荷发生定向移动才能形成电流
D．金属导体中的电流方向与自由电子定向移动方向相反
第II卷（非选择题）
请点击修改第II卷的文字说明

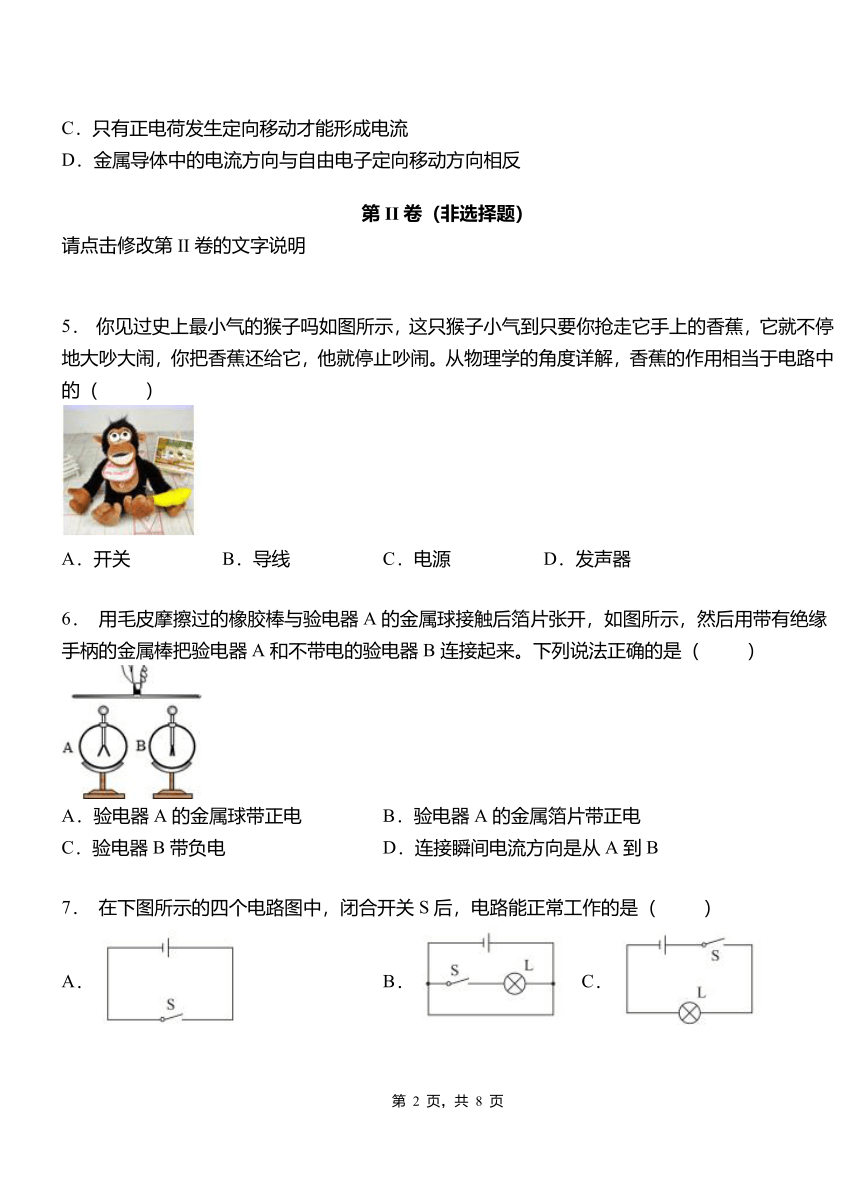

5． 你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度详解，香蕉的作用相当于电路中的（ ）
A．开关 B．导线 C．电源 D．发声器
6． 用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。下列说法正确的是（ ）
A．验电器A的金属球带正电 B．验电器A的金属箔片带正电
C．验电器B带负电 D．连接瞬间电流方向是从A到B
7． 在下图所示的四个电路图中，闭合开关S后，电路能正常工作的是（ ）
A． B． C． D．

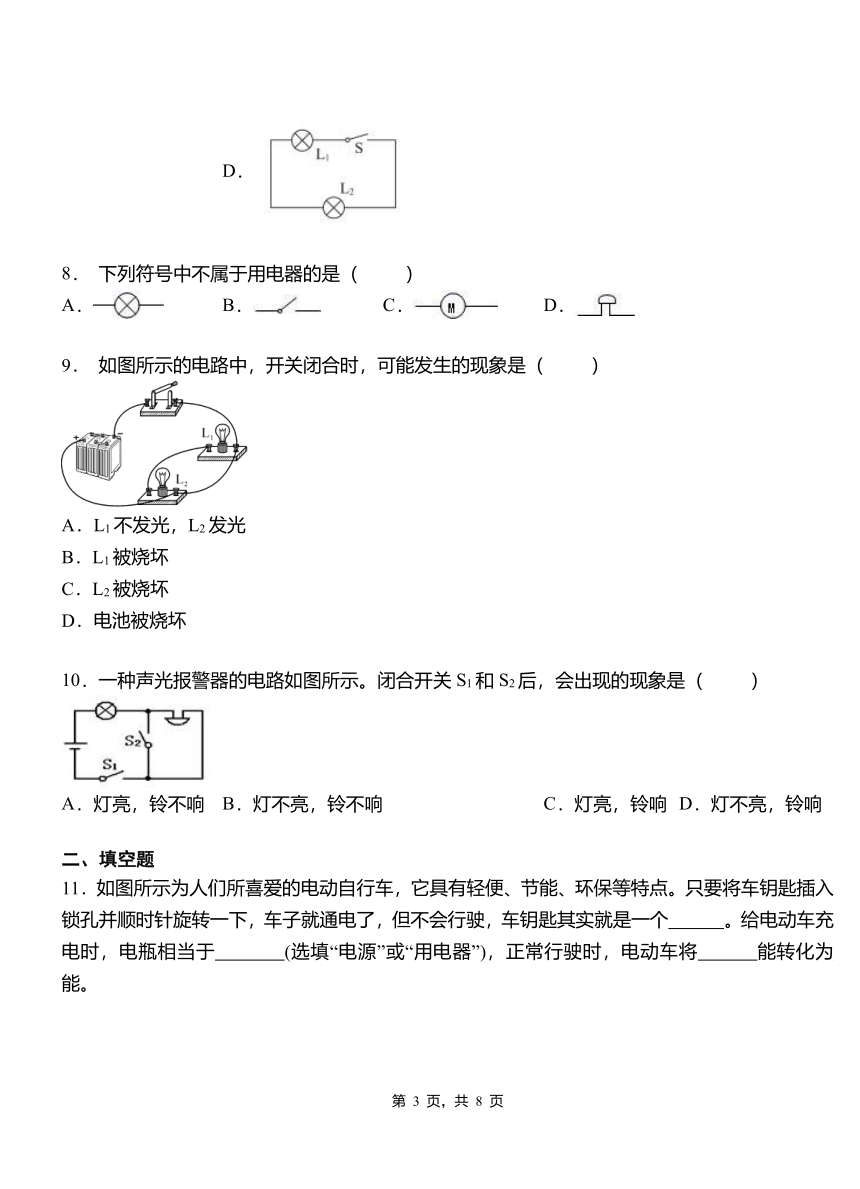

8． 下列符号中不属于用电器的是（ ）
A． B． C． D．
9． 如图所示的电路中，开关闭合时，可能发生的现象是（ ）
A．L1不发光，L2发光
B．L1被烧坏
C．L2被烧坏
D．电池被烧坏
10．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响
二、填空题

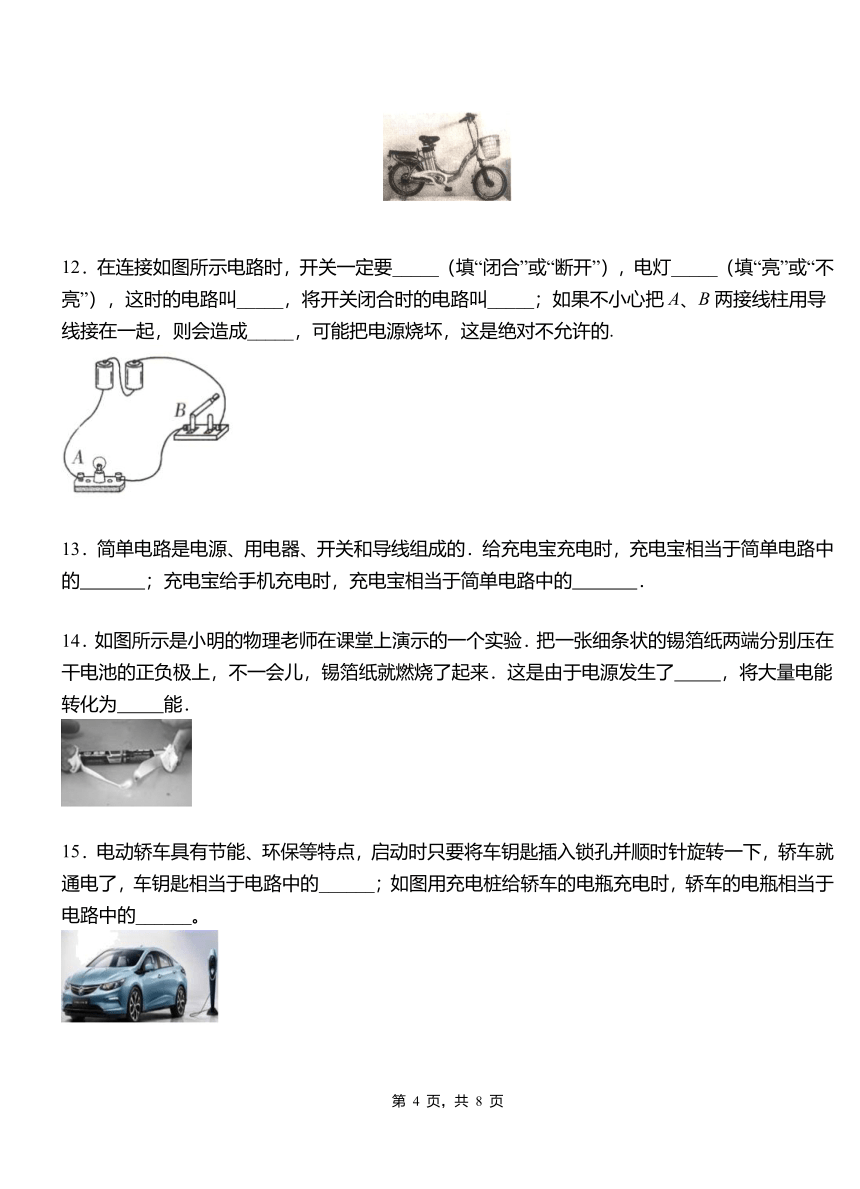

11．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶，车钥匙其实就是一个 。给电动车充电时，电瓶相当于 (选填“电源”或“用电器”)，正常行驶时，电动车将 能转化为 能。
12．在连接如图所示电路时，开关一定要_____（填“闭合”或“断开”），电灯_____（填“亮”或“不亮”），这时的电路叫_____，将开关闭合时的电路叫_____；如果不小心把A、B两接线柱用导线接在一起，则会造成_____，可能把电源烧坏，这是绝对不允许的.
13．简单电路是电源、用电器、开关和导线组成的．给充电宝充电时，充电宝相当于简单电路中的 ；充电宝给手机充电时，充电宝相当于简单电路中的 ．
14．如图所示是小明的物理老师在课堂上演示的一个实验．把一张细条状的锡箔纸两端分别压在干电池的正负极上，不一会儿，锡箔纸就燃烧了起来．这是由于电源发生了 ，将大量电能转化为 能．
15．电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。
16．如图所示的电路中，属于断路的是 ，属于通路的是 ，属于短路的是 ．
17．下列器件中，属于电源的是 。属于用电器的是 。(填字母)
A.拉线开关 B.电风扇 C.电脑 D.干电池 E.导线 F.电视机 G.发电机 H.灯泡 I. 电动机 J.空调 K.汽油机 L.洗衣机 M.空气开关 N. 柴油机 O.蓄电池
18．如图是由一个小灯泡、一个发光二极管LED、两节干电池、一个开关及导线组成的电路．闭合开关，小灯泡和LED发光，说明LED的正极是 (填“较长的引脚”或“较短的引脚”)．导线中电荷移动的方向为从 到 (填“A”或“B”)．
19．金属中电流是_________的定向移动形成的，它带___电，金属中的电流方向跟____________定向移动的方向相反。正电荷、负电荷或正、负电荷同时定向移动都能形成电流，只是电流方向与________电荷定向移动方向相同，与________电荷定向移动方向相反。
20．如图所示，只闭合S1电路为 ______ ；闭合S，断开S1电路为 ______ ；闭合S、S1电路为 ______ ．
2021-2022学年人教版物理九年级第十五章 第2节 电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C A C D A C C B D A
二、填空题
11．开关 用电器 电 机械
12．断开 不亮 断路 通路 短路
13．用电器 电源
14．短路 内
15．开关 用电器
16．C A B
17．DGO BCFHIJL
18．较长的引脚 B A
19．自由电子 负 正电荷 正 负
20．断路 通路 短路
