2021-2022学年人教版物理九年级每日突破
第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（ ）
A．0.7A B．0.42A C．0.28A D．1.12A
2． 如图所示，将开关S闭合，灯和灯均发光，且比亮。关于通过、、三个位置的电流、、的大小关系，下列说法正确的是（ ）
A． B． C． D．
3． 如图（a）所示电路，当开关闭合时，电流表 A1、A2 的示数分别如（b）、（c）两图，则电灯 L1中的电流是（ ）
A．0.28A B．1.08A C．1.14A D．1.36A

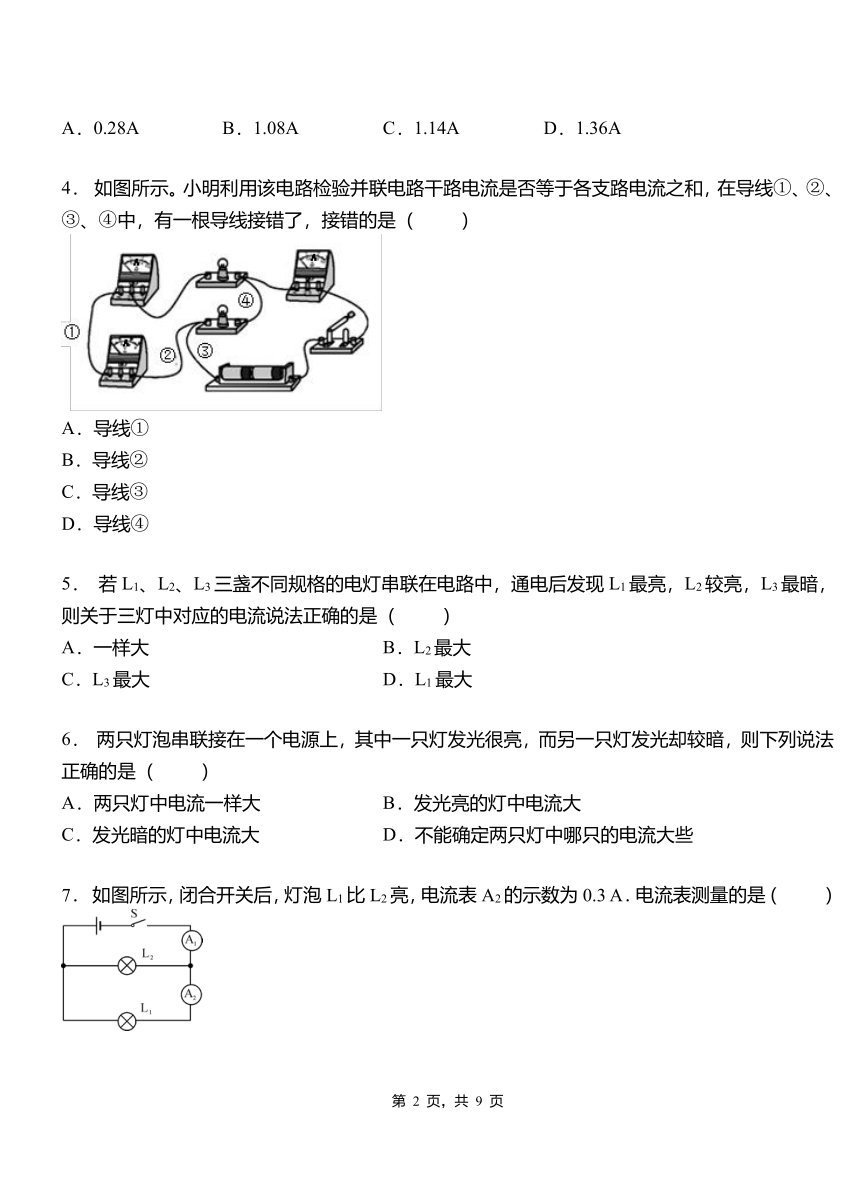

4． 如图所示。小明利用该电路检验并联电路干路电流是否等于各支路电流之和，在导线①、②、③、④中，有一根导线接错了，接错的是（ ）
A．导线①
B．导线②
C．导线③
D．导线④
5． 若L1、L2、L3三盏不同规格的电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中对应的电流说法正确的是（ ）
A．一样大 B．L2最大
C．L3最大 D．L1最大
6． 两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（ ）
A．两只灯中电流一样大 B．发光亮的灯中电流大
C．发光暗的灯中电流大 D．不能确定两只灯中哪只的电流大些

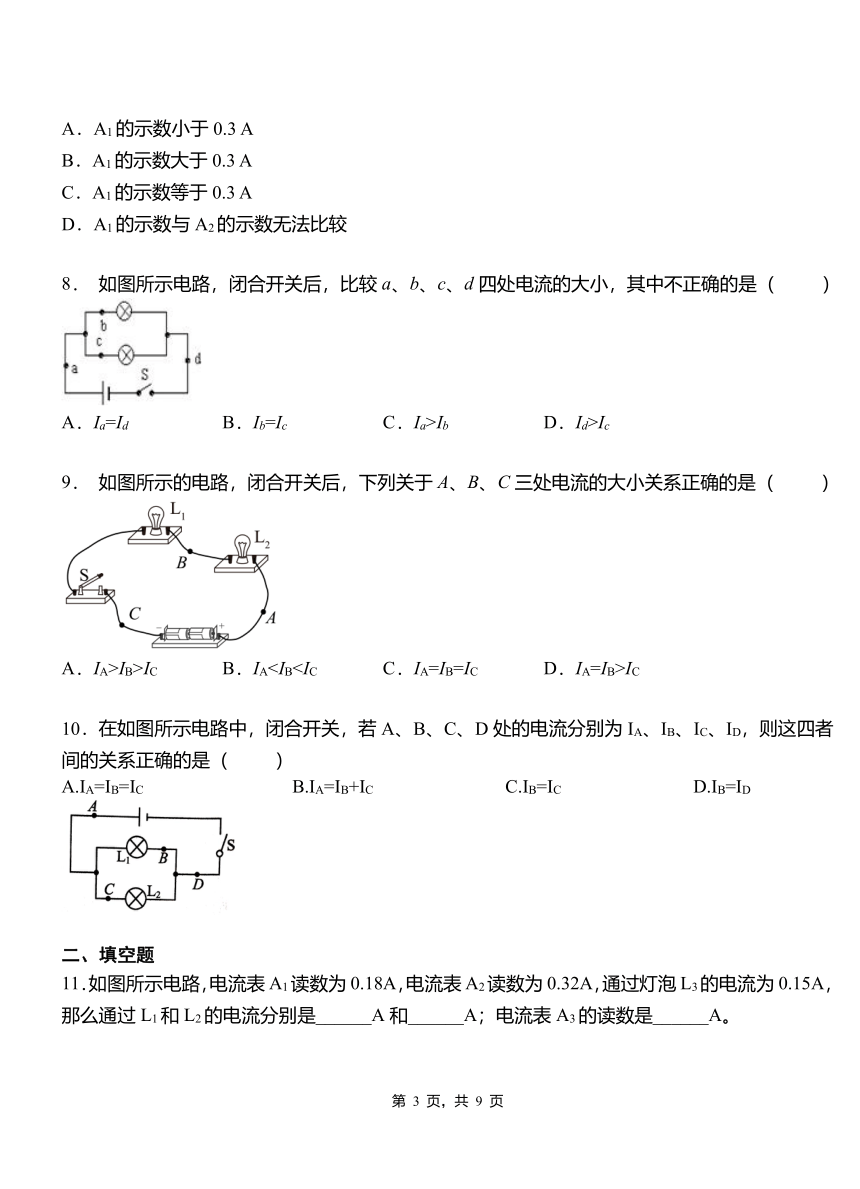

7． 如图所示，闭合开关后，灯泡L1比L2亮，电流表A2的示数为0.3 A．电流表测量的是（ ）
A．A1的示数小于0.3 A
B．A1的示数大于0.3 A
C．A1的示数等于0.3 A
D．A1的示数与A2的示数无法比较
8． 如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A．Ia=Id B．Ib=Ic C．Ia>Ib D．Id>Ic
9． 如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（ ）
A．IA>IB>IC B．IAIC
10．在如图所示电路中，闭合开关，若A、B、C、D处的电流分别为IA、IB、IC、ID，则这四者间的关系正确的是（ ）
A.IA=IB=IC B.IA=IB+IC C.IB=IC D.IB=ID
二、填空题
11．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。
12．某同学家中有一台冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是 连接的．若它们正常工作时的电流分别是0.9 A、800 mA、1.3 A、0.18 A和250 mA，且干路中的电流不允许超过5 A，那么这些用电器 (填“能”或“不能”)全部同时工作．
13．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A1的示数是 A，A2的示数应为 A.
14．（1）对于图甲中的电路，若将线头M、N都接到电流表“0.6”接线柱上，此时电流表的示数如图乙所示，则电流表测的是通过灯 的电流，大小为 A。
（2）若将线头M接到电流表“3”接线柱上，N接到电流表“-”接线柱上，此时电流表的示数如图丙所示，则通过灯L2的电流为 A。
15．如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过______（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为______A，灯泡L2中的电流为______A。
16．如图所示，电流表A1的示数为1.6 A，电流表A2的示数为0.9 A，则通过L1的电流是 A，通过L2的电流是 A.
17．如图所示，两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，则通过电流表A1的电流是______A，通过电灯L1的电流是______A。
18．根据如图所示电路，回答下列问题：
（1）当S1闭合、S2断开时，电流经过的电灯是_______。
（2）当S1、S2都闭合时，电流经过的电灯是_______。
19．如图甲所示电路，当开关S1、S2闭合后，A2与R2是_______（选填“串”或“并”）联的，电流表A1测量的是通过_______（选填“干路”“R1”或“R2”）的电流，若电流表的指针偏转都如图乙所示，则通过R1的电流为______A，通过R2的电流为______A。
20．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
三、实验题
21．在“探究并联电路的电流特点”的实验中，小红同学选用两个规格相同的小灯泡组成了如图中图甲所示的并联电路，然后用一个电流表分别接在A、B、C三处去测量电流。
（1）右边的实物图测量的是左边电路图中的___________（填A、B或C）点的电流大小；
（2）下表是小红同学在实验中得到的实验数据，归纳出：___________。（符号表达式）
（3）请指出探究过程中存在的一个不妥之处：___________。
A点电流 B点电流 C点电流
0.16A 0.16A 0.32A
22．小吴和小李按照课本要求探究并联电路中电流的关系，他们设计的电路图如图甲所示；
IA/A IB/A IC/A
0.12 0.12 0.24
0.24 0.24 0.48
0.3 0.3 0.6
（1）在闭合开关前，小吴发现电流表偏转情况如图乙所示，根据你的详解，你认为原因可能是___________。
（2）在实验过程中（图丙）闭合开关发现灯L1不工作，L2工作，调换两个灯泡的位置后，L1仍不工作，L2继续工作，该电路存在的问题是：___________。
（3）正确连接电路后（图丙），小李测量了A、B、C三处的电流值，测量数据如下表，在详解数据后，小李就得出了：“在并联电路中，干路电流等于各支路电流之和且各支路电流相等”的结论。小吴看到小李的结论后，认为小李的测量数据不够支撑结论，其原因是：___________。
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C B C A A B B C B
二、填空题
11．0.18 0.14 0.47
12．并联 能
13．0.3 0.3
14．（1）L1 0.5；（2）0.4
15．L1 1.2 0.9
16．0.7 0.9
17．1.5 1.2
18．L3 当L1、L2、L3
19．串 干路 1.12 0.28
20．0.2 0.4
三、实验题
21．C 选用规格相同的灯泡（只做了一次实验，结论具有偶然性）
22．电流表没有调零 灯L1断路 选用灯泡的规格相同
