2012年《随堂优化训练》广东教育版物理 选修1-1第三章 第三节 传感器及其应用

(共9张PPT)

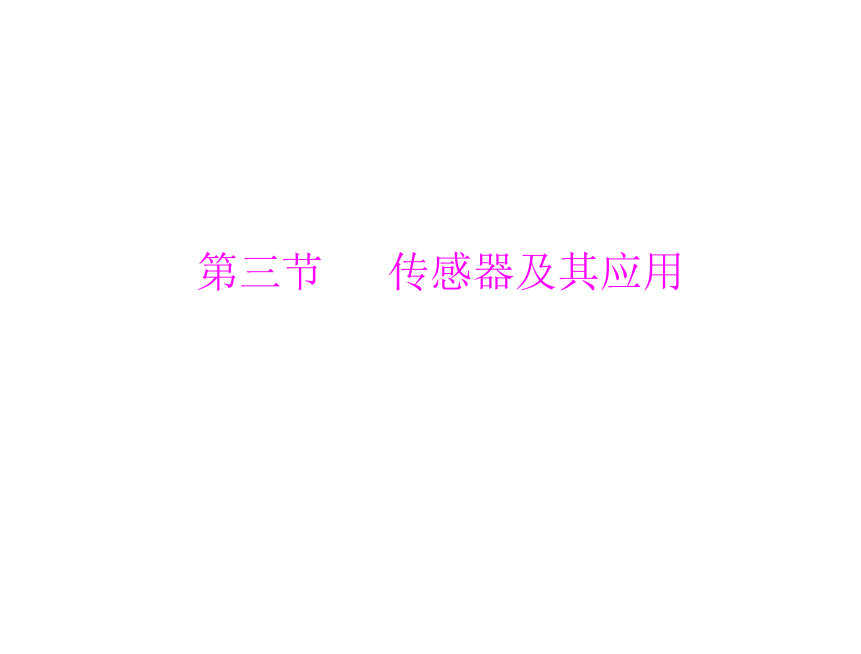

第三节 传感器及其应用

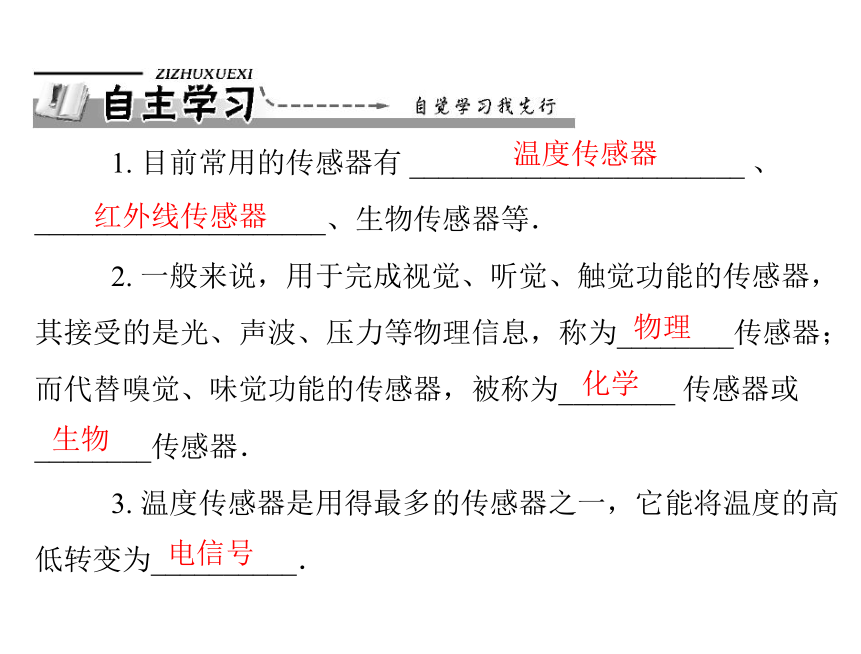

1. 目前常用的传感器有 _______________________ 、
____________________、生物传感器等．
2. 一般来说，用于完成视觉、听觉、触觉功能的传感器，
其接受的是光、声波、压力等物理信息，称为________传感器；
而代替嗅觉、味觉功能的传感器，被称为________ 传感器或
________传感器．
物理
化学
生物
3. 温度传感器是用得最多的传感器之一，它能将温度的高
低转变为__________．
电信号
温度传感器
红外线传感器

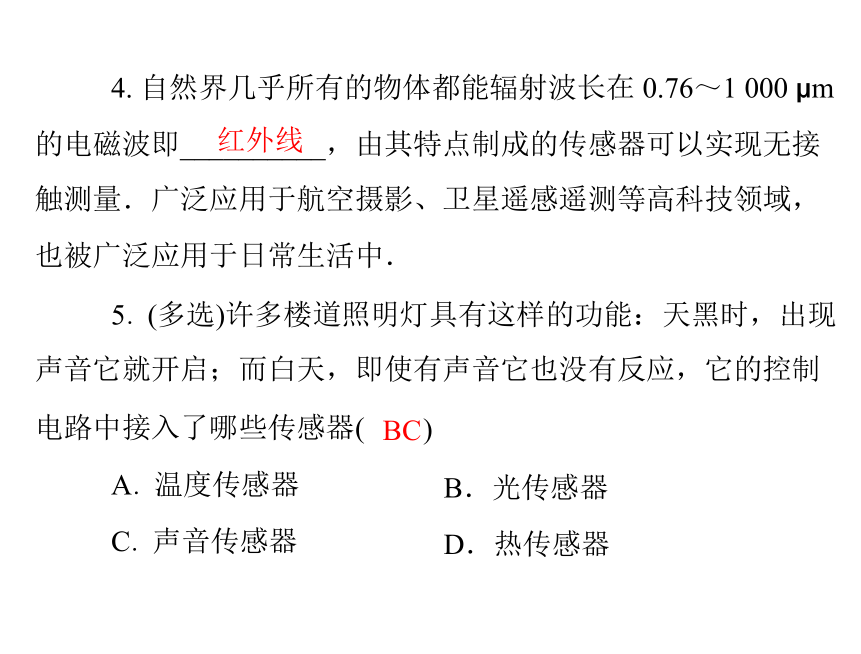

4. 自然界几乎所有的物体都能辐射波长在 0.76～1 000 μm
的电磁波即__________，由其特点制成的传感器可以实现无接
触测量．广泛应用于航空摄影、卫星遥感遥测等高科技领域，
也被广泛应用于日常生活中．
红外线
5．(多选)许多楼道照明灯具有这样的功能：天黑时，出现
声音它就开启；而白天，即使有声音它也没有反应，它的控制
)
电路中接入了哪些传感器(
A．温度传感器
C．声音传感器
B．光传感器
D．热传感器
BC

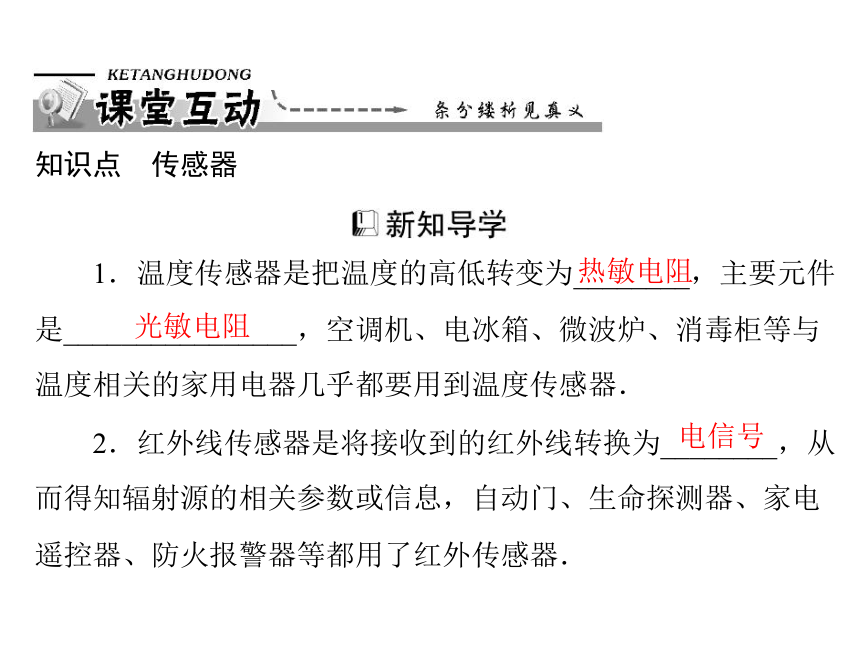

知识点
传感器
1．温度传感器是把温度的高低转变为________，主要元件
是________________，空调机、电冰箱、微波炉、消毒柜等与
温度相关的家用电器几乎都要用到温度传感器．
2．红外线传感器是将接收到的红外线转换为________，从
而得知辐射源的相关参数或信息，自动门、生命探测器、家电
遥控器、防火报警器等都用了红外传感器．
电信号
热敏电阻
光敏电阻
3．有的半导体，在温度升高的条件下电阻减小得非常迅速，
利用这种材料可以制成__________；有些电阻在光照的条件下
电阻大大减小，利用这种材料可以制成__________________．
)
D
4．下面元件不属于温度传感器应用的是(
A．电熨斗
B．电饭锅
C．测温仪
D．鼠标器
电信号
热敏电阻
1．传感器的定义：传感器是各种测量和自动控制的感觉器
官，能像人的感觉器官那样感受外界信息，并能按照一定的规
律和要求把这些信息转换成可用输出信息的器件或装置．
2．传感器的原理：传感器感受的常常是非电学量，如压力、
温度、位移、浓度、速度、酸碱度等，而它输出的大多是电学
量，如电压、电流、电荷等．
【例题】唱卡拉 OK 用的话筒内有传感器，其中有一种是
动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金
属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，
)
就将声音信号转变为电信号，下列说法正确的是(
A．该传感器是根据电流的磁效应进行工作的
B．该传感器是根据电磁感应原理进行工作的
C．膜片振动时，穿过金属线圈的磁通量不变
D．膜片振动时，金属线圈中不会产生感应电流
解析：当声波使膜片前后振动时，膜片后的线圈就跟着振
动，从而使处于永磁体磁场的线圈切割磁感线，穿过线圈的磁
通量变化，产生感应电流，从而将声音信号转化为电信号．可
见这是利用了电磁感应原理，故只有 B 正确．
答案：B
【触类旁通】
1．现代城市道路两旁的路灯是采用自动控制的，当自然光
的亮度低于某个值时路灯能自动点亮，当自然光的亮度高于某
个值时，路灯能自动熄灭，是因为在路灯自动控制电路中采用
)
C
了下列哪种传感器(
A．温度传感器
C．光传感器
B．压力传感器
D．声音传感器
