第五节
家用电器故障与安全用电

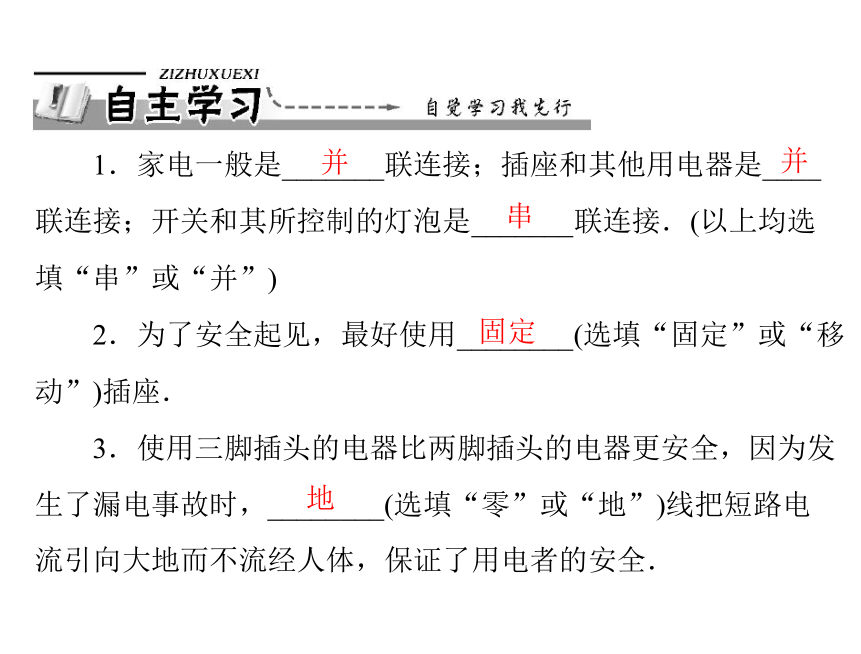

1．家电一般是_______联连接；插座和其他用电器是____
联连接；开关和其所控制的灯泡是_______联连接．(以上均选
填“串”或“并”)
并
2．为了安全起见，最好使用________(选填“固定”或“移
动”)插座．
固定
3．使用三脚插头的电器比两脚插头的电器更安全，因为发
生了漏电事故时，________(选填“零”或“地”)线把短路电
流引向大地而不流经人体，保证了用电者的安全．
地
并
串

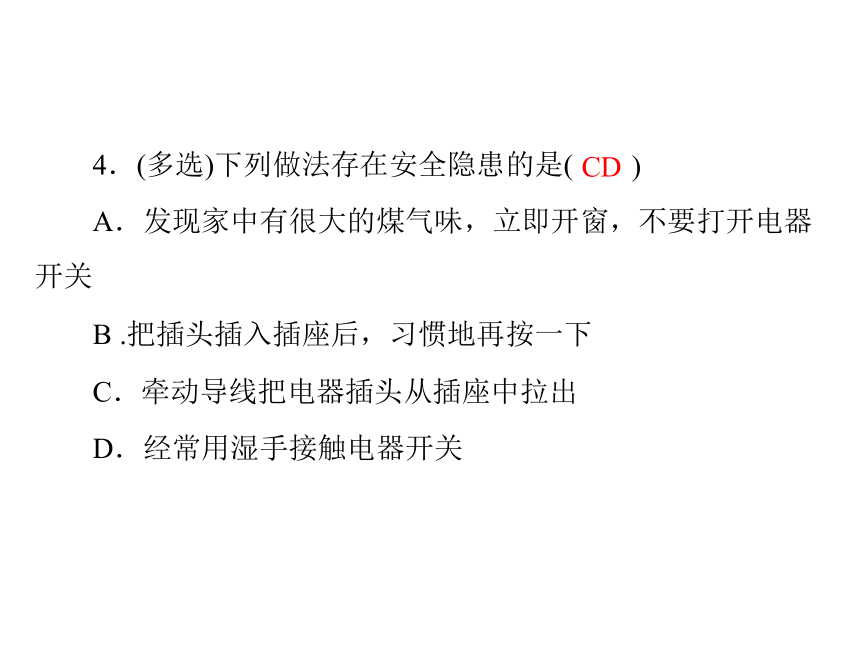

4．(多选)下列做法存在安全隐患的是(
)
CD
A．发现家中有很大的煤气味，立即开窗，不要打开电器
开关
B .把插头插入插座后，习惯地再按一下
C．牵动导线把电器插头从插座中拉出
D．经常用湿手接触电器开关

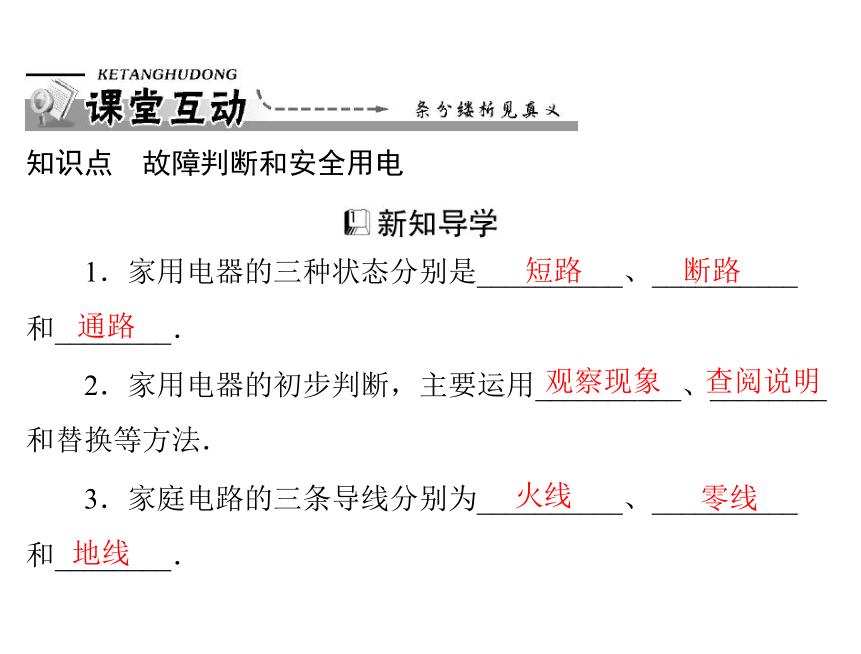

知识点
故障判断和安全用电
1．家用电器的三种状态分别是__________、__________
和________．
通路
2．家用电器的初步判断，主要运用__________、________
和替换等方法．
观察现象
查阅说明
3．家庭电路的三条导线分别为__________、__________
和________．
地线
短路
断路
火线
零线

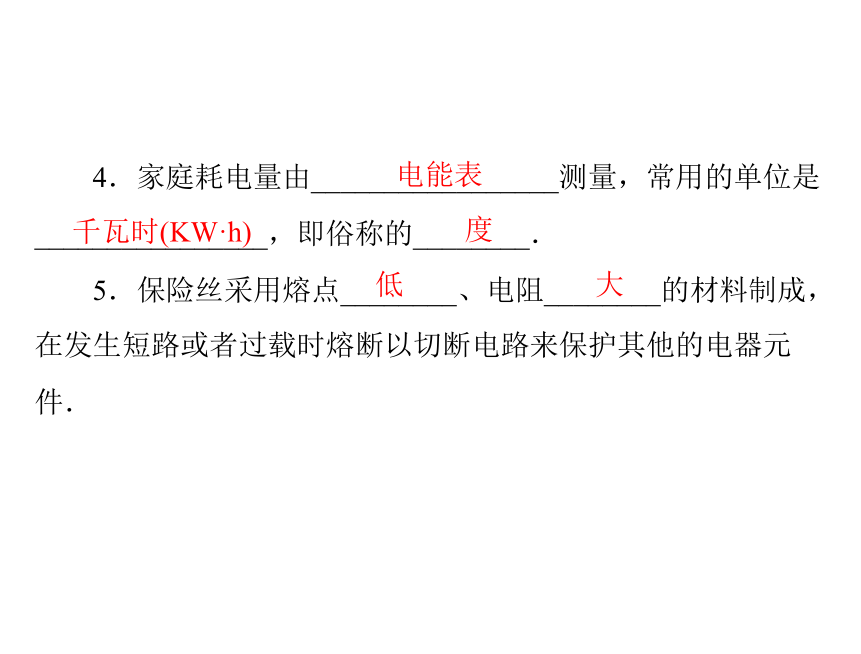

4．家庭耗电量由_________________测量，常用的单位是
________________，即俗称的________．
5．保险丝采用熔点________、电阻________的材料制成，
在发生短路或者过载时熔断以切断电路来保护其他的电器元
件．
低
大
电能表
千瓦时(KW·h)
度
1．地线的作用：防止触电．电器短路、漏电等情况下产生
的电流会通过地线流向大地，这样会引发空气开关或者漏电保
护开关跳闸，从而起到保护作用．
2．漏电保护器(漏电保护开关)
(1)漏电保护开关是一种电气安全装置．将漏电保护器安装
在低压电路中，当发生漏电和触电时，且达到保护器所限定的
动作电流值时，就立即在限定的时间内动作自动断开电源进行
保护．
(2)漏电保护开关可以保障用电者的人身安全，大功率家电
需要用专线供电．
3．空气开关与漏电保护开关的原理区别
(1)空气开关是因为电路中电流过大(电路短路或者用电器总
功率过大都可能引起电流过大)而自动关掉开关，切断电路．
(2)漏电保护器是通过检测电路中地线和火线电流大小差
异来控制开关的，当火线有漏电时(单线触电)通过进户火线的
电流大，而通过进户地线的电流小，引起绕在漏电保护器上铁
芯磁通量变化，而自动关掉开关，切断电路．
4．为了在家庭电路中安全地使用家电，一般应该注意：
(1)电能表和电线应与所用的家电匹配．
(2)最好使用固定插座，必须使用多位移动插座时则应谨慎
小心(移动插座容易因超负荷而发生危险)．
(3)电源插头应该与插座匹配．
(4)使用三脚插头(有接地线)的电器比两脚插头更安全．因
为发生漏电事故时，地线把短路电流引向大地而不经人体，保
证使用者人身安全．
【例题】下面是人们在日常生活中的一些做法，其中不符
合安全用电原则的是(
)
A．将开关安装在灯泡和火线之间
B．发生触电事故后，应先切断电源再救治
C．保险丝熔断后，用较粗的铜丝来替代
D．将家用电器的金属外壳与大地连接起来
解析：开关安装在火线和灯泡之间，才能在开关断开的情
况下，确保灯泡处无电，便于更换灯泡等，故选项 A 符合安全
用电原则；因为触电事故发生时，触电者可能身上带有电，所
以要先切断电源再进行施救，所以选项 B 符合安全用电原则；
保险丝的材料是熔点低、电阻大，而铜丝不具有这些特点，用
它来代替保险丝不能起到保险作用，故选项 C 不符合用电安全
的原则；将家用电器的金属外壳与大地连接起来，便于在火线
和金属外壳漏电的情况下将漏电直接导入大地，起到保护用电
者的作用．
答案：C
【触类旁通】
1．触摸电冰箱门时手感到了 “麻”，下面列出对造成手
)
B
“麻”原因的四种猜想，你认为合理的是(
A．火线断路
B．火线与电冰箱的金属外壳漏电
C．火线与零线相碰
D．电冰箱的金属外壳接了地
