2012年《随堂优化训练》广东教育版物理 选修1-1第一章 第三节 认识磁场

(共17张PPT)

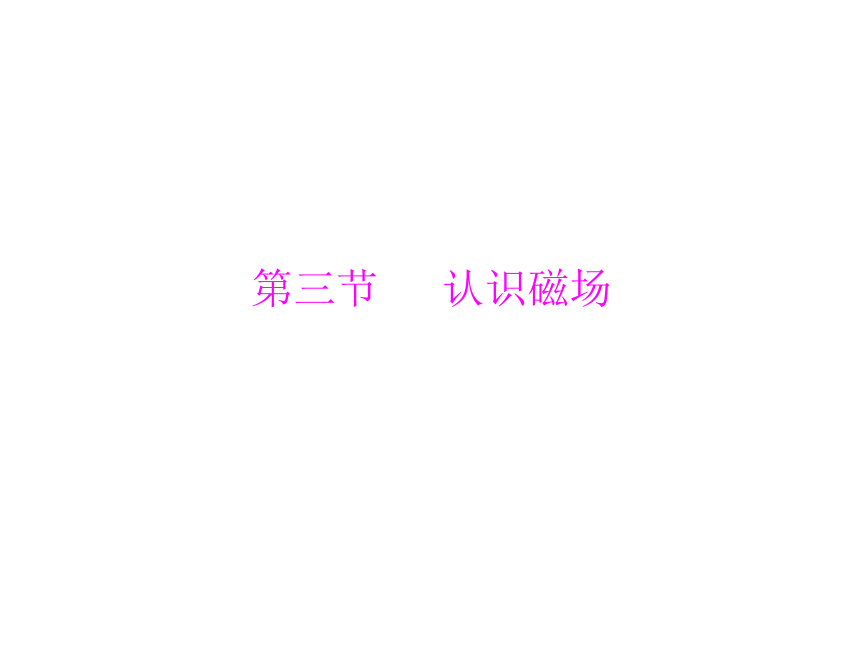

第三节 认识磁场
1．磁场是磁体或电流周围存在的一种特殊_______．
2．在磁场中，小磁针静止时_______所指的方向就是该点
的磁场方向.
北极
3．磁场既有大小又有方向，因此是_________(选填“矢量”
或“标量”)，常用磁感应强度来表示．
矢量
4．磁通量的单位是______，简称_______，符号为______．
韦伯
韦
Wb
物质

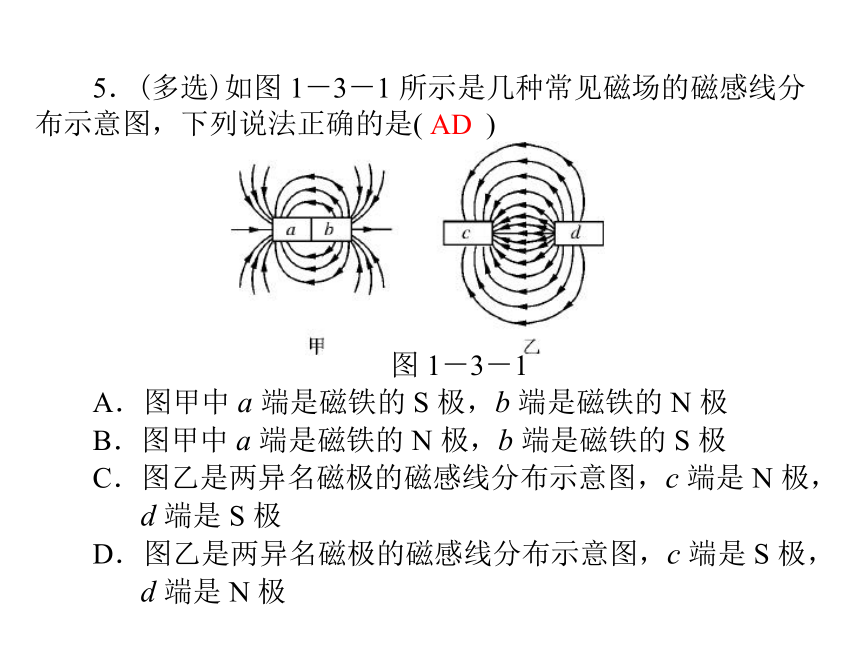

5．(多选)如图 1－3－1 所示是几种常见磁场的磁感线分
布示意图，下列说法正确的是(
)
AD
图 1－3－1
A．图甲中 a 端是磁铁的 S 极，b 端是磁铁的 N 极
B．图甲中 a 端是磁铁的 N 极，b 端是磁铁的 S 极
C．图乙是两异名磁极的磁感线分布示意图，c 端是 N 极，
d 端是 S 极
D．图乙是两异名磁极的磁感线分布示意图，c 端是 S 极，
d 端是 N 极
知识点1
磁场
1．磁场看不见摸不着，却是客观存在的一种特殊________．
2．磁极和通电导线的周围有________．
物质
磁场
3．小磁针________(选填“N”或“S”)极的受力方向与
该点的磁场方向相同．
N

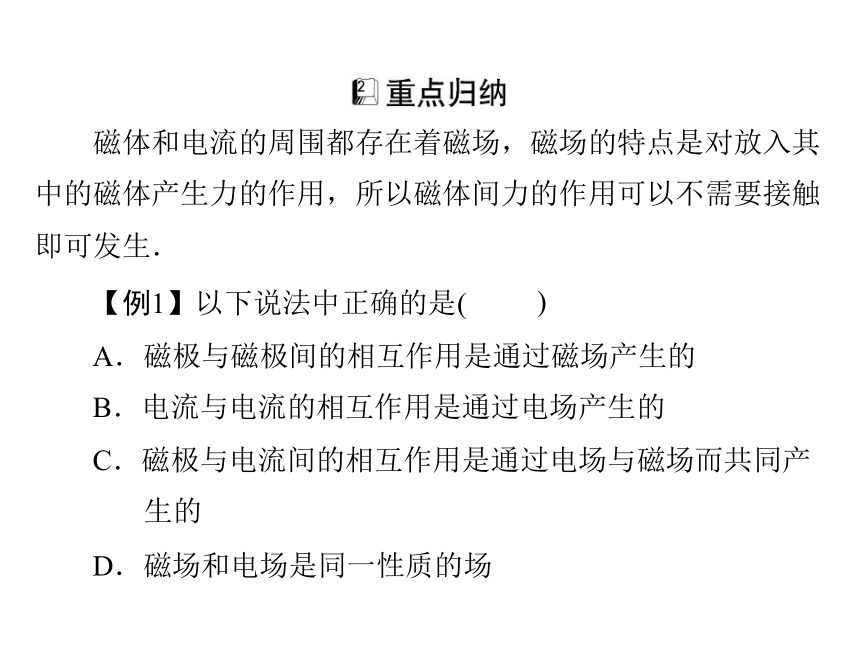

磁体和电流的周围都存在着磁场，磁场的特点是对放入其
中的磁体产生力的作用，所以磁体间力的作用可以不需要接触
即可发生．
【例1】以下说法中正确的是(
)
A．磁极与磁极间的相互作用是通过磁场产生的
B．电流与电流的相互作用是通过电场产生的
C．磁极与电流间的相互作用是通过电场与磁场而共同产
生的
D．磁场和电场是同一性质的场

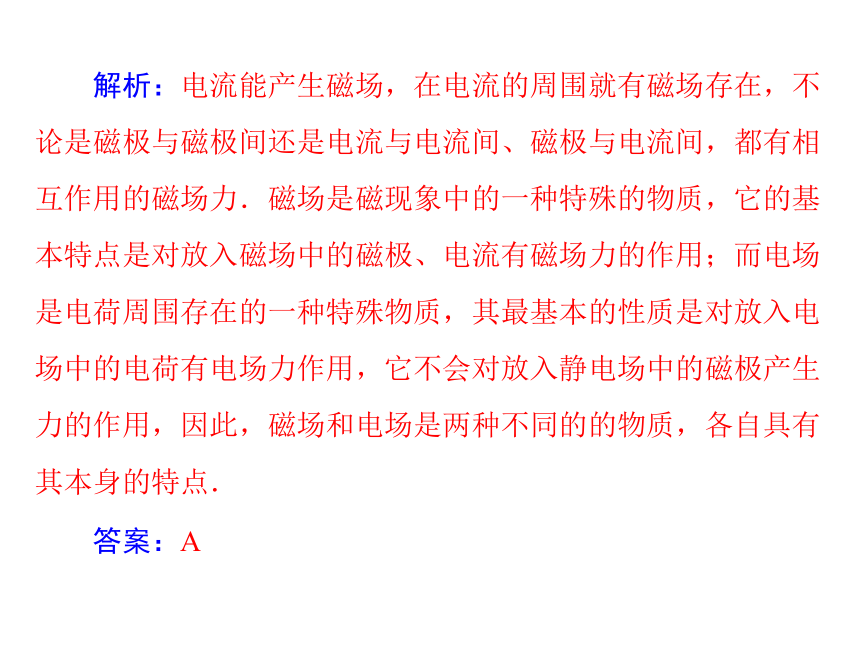

解析：电流能产生磁场，在电流的周围就有磁场存在，不
论是磁极与磁极间还是电流与电流间、磁极与电流间，都有相
互作用的磁场力．磁场是磁现象中的一种特殊的物质，它的基
本特点是对放入磁场中的磁极、电流有磁场力的作用；而电场
是电荷周围存在的一种特殊物质，其最基本的性质是对放入电
场中的电荷有电场力作用，它不会对放入静电场中的磁极产生
力的作用，因此，磁场和电场是两种不同的的物质，各自具有
其本身的特点．
答案：A

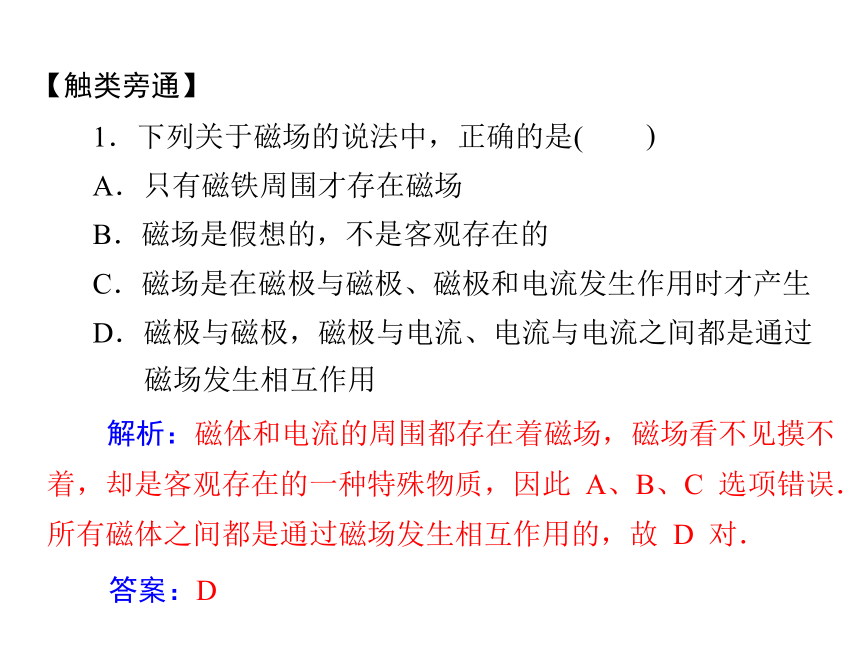

【触类旁通】
1．下列关于磁场的说法中，正确的是(
)
A．只有磁铁周围才存在磁场
B．磁场是假想的，不是客观存在的
C．磁场是在磁极与磁极、磁极和电流发生作用时才产生
D．磁极与磁极，磁极与电流、电流与电流之间都是通过
磁场发生相互作用
解析：磁体和电流的周围都存在着磁场，磁场看不见摸不
着，却是客观存在的一种特殊物质，因此 A、B、C 选项错误．
所有磁体之间都是通过磁场发生相互作用的，故 D 对．
答案：D
知识点2
磁感线
1．磁感线的疏密程度反映了磁场的________．
2．匀强磁场的磁感线特点是_________相等的平行直线．
3．磁感线上每一点的切线方向与该点的磁场方向_______．
4．在磁体的外部，磁感线从磁体的_______极指向_______
极，在磁体的内部，磁感线是从_______极指向_______极．
5．磁感线是________(选填“闭合”或“不闭合”)的曲线．
距离
相同
N
S
S
N
闭合
强弱
1．磁感线实际上并不存在，类似于经纬线之类的，都是为
了研究的方便而假想的线．
2．因为磁场中任意一点的磁场方向都是唯一的，所以磁感
线不会相交，更不会重合，也就是说，每一条磁感线都是独立
闭合的曲线．
3．在同一磁体周围，磁感线的疏密和磁场的强弱有关系，
但没有磁感线的地方还是有磁场的，特别是磁感线的间隙部分．
4．常见磁场的磁感线分布，如图 1－3－2 所示．
图 1－3－2
【例2】关于磁场和磁感线的描述，下列说法正确的是(
)
A．磁感线从磁体的 N 极出发到磁体的 S 极终止
B．自由转动的小磁针放在通电螺线管内部，其 N 极指向
螺线管的北极
C．磁场中磁体受到的磁场力的方向就是该处磁场方向
D．两条磁感线空隙处一定不存在磁场
解析：在磁体的外部，是从 N 极出发到 S 极，但在磁体的
内部，是从 S 极出发到 N 极，故 A 错误；因为在螺线管的内部，
磁场方向是从 S 极指向 N 极，故小磁针的 N 极指向螺线管的北极，
故 B 选项正确；选项 C 应该是磁体 N 极受到的磁场力的方向；
磁感线空隙处有磁场存在，所以 D 选项错误．
答案：B
【触类旁通】
)
A
2．下列关于磁场和磁感线的描述中正确的是(
A．磁感线可以形象地描述各点磁场的方向
B．磁感线是磁场中客观存在的线
C．磁感线总是从磁铁的 N 极出发，到 S 极终止
D．实验中观察到的铁屑的分布就是磁感线
知识点3
磁感应强度和磁通量
1．磁感应强度用符号_______表示，在磁场中任意一点，
磁感应强度的大小代表该点磁场的_______，磁感应强度的方向
就是该点的_______方向．
2．磁感应强度的单位是_______，用字母_______表示．
3 ．磁感应强度的大小和方向处处都相同的磁场叫做
____________．
匀强磁场
BS
4．在匀强磁场中，如果其磁感应强度为 B，平面的面积为
S，二者所在平面垂直，则穿过这个面积的磁通量Φ＝_____.
T
B
强弱
磁场
特斯拉
1．磁感应强度不仅能表示磁场的强弱，也能表示磁场的方
向．
2．磁场中穿过某一面积的磁感线的条数，叫做穿过这一面
积的磁通量，不一定要垂直穿过，但计算磁通量的时候要计算
垂直穿过的量．
解析：在磁场中穿过某一面积的磁感线条数，就叫穿过这
个面积的磁通量，不一定要垂直穿过，因此 B 选项错误．在磁
场中要想某一面积与该处磁感应强度的乘积为穿过这个面积的
磁通量，则要求该面与磁场垂直放置．因此 C 选项错误．
答案：A
【例3】关于磁通量的说法，正确的是(
)
A．某一平面面积为 S，垂直匀强磁场 B 放置，则 B 与 S
的乘积，叫做穿过这个面的磁通量
B．在磁场中只有垂直穿过某一面积的磁感线条数，才叫
穿过这个面积的磁通量
C．在磁场中某一面积与该处磁感应强度的乘积，就叫穿
过这个面积的磁通量
D．在磁场中穿过某一面积的磁感线条数与该面积的比值
叫磁通量
【触类旁通】
3．关于磁通量的概念，以下说法中正确的是(
)
解析：穿过某一线圈的磁通量与磁感应强度、线圈面积以
及线圈的放置方式这三者有关，垂直放置时穿过闭合回路的磁
通量最大，平行放置时，磁通量为零．
A．磁感应强度越大，穿过闭合回路的磁通量也越大
B．磁感应强度越大，线圈面积越大，则磁通量也越大
C．穿过线圈的磁通量为零，但磁感应强度不一定为零
D．磁通量发生变化一定是磁场发生变化引起的
答案：C
