4.1电荷与电流 同步练习（含解析）

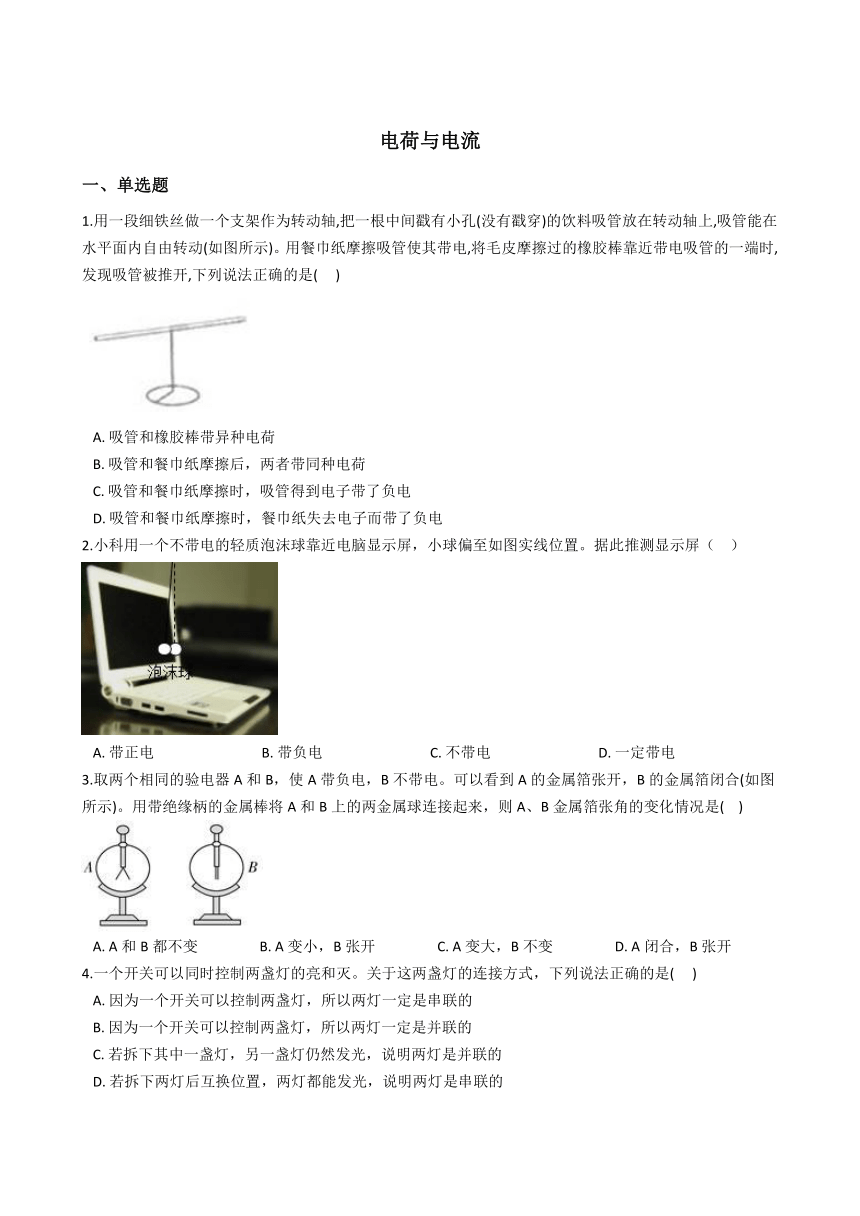

电荷与电流
一、单选题
1.用一段细铁丝做一个支架作为转动轴,把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上,吸管能在水平面内自由转动(如图所示)。用餐巾纸摩擦吸管使其带电,将毛皮摩擦过的橡胶棒靠近带电吸管的一端时,发现吸管被推开,下列说法正确的是( )
A. 吸管和橡胶棒带异种电荷
B. 吸管和餐巾纸摩擦后，两者带同种电荷
C. 吸管和餐巾纸摩擦时，吸管得到电子带了负电
D. 吸管和餐巾纸摩擦时，餐巾纸失去电子而带了负电
2.小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（ ）
A. 带正电 B. 带负电 C. 不带电 D. 一定带电
3.取两个相同的验电器A和B，使A带负电，B不带电。可以看到A的金属箔张开，B的金属箔闭合(如图所示)。用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是( )
A. A和B都不变 B. A变小，B张开 C. A变大，B不变 D. A闭合，B张开
4.一个开关可以同时控制两盏灯的亮和灭。关于这两盏灯的连接方式，下列说法正确的是( )
A. 因为一个开关可以控制两盏灯，所以两灯一定是串联的
B. 因为一个开关可以控制两盏灯，所以两灯一定是并联的
C. 若拆下其中一盏灯，另一盏灯仍然发光，说明两灯是并联的
D. 若拆下两灯后互换位置，两灯都能发光，说明两灯是串联的

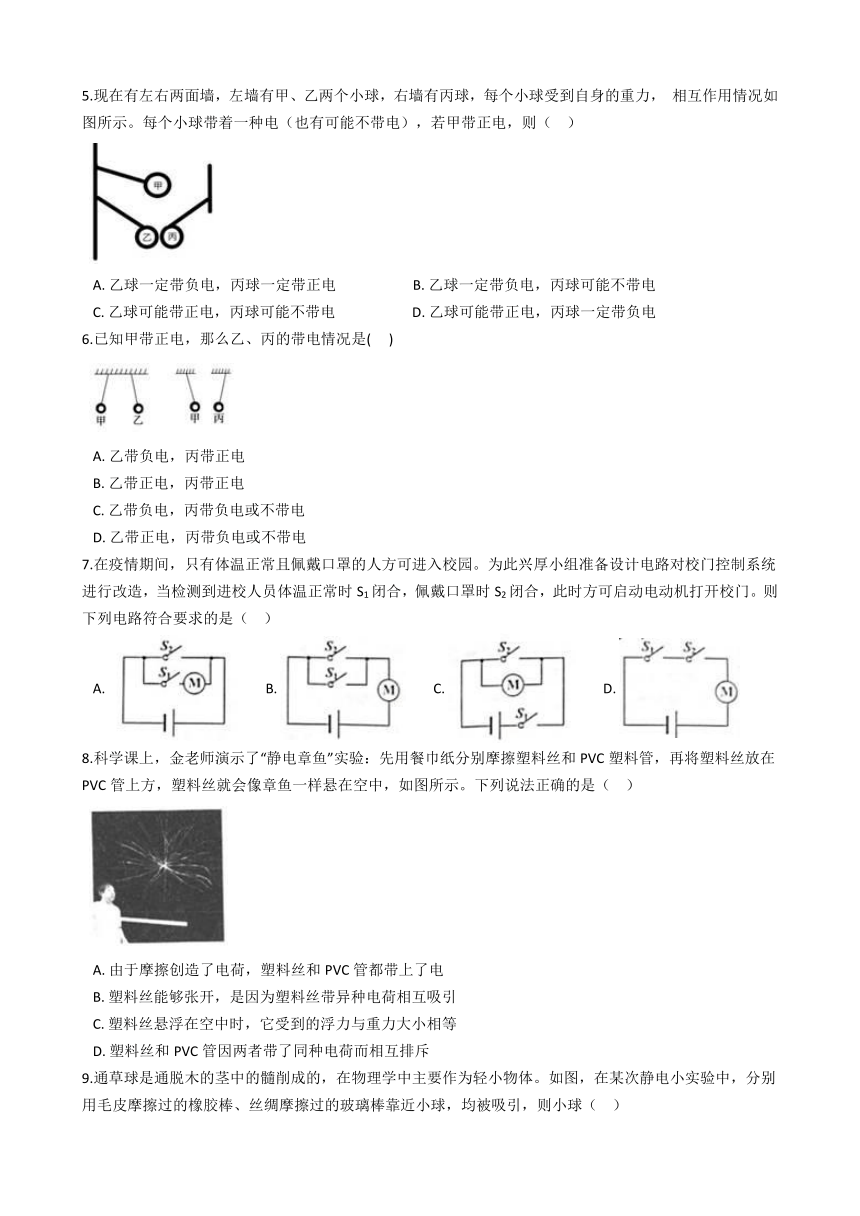

5.现在有左右两面墙，左墙有甲、乙两个小球，右墙有丙球，每个小球受到自身的重力， 相互作用情况如图所示。每个小球带着一种电（也有可能不带电），若甲带正电，则（ ）
A. 乙球一定带负电，丙球一定带正电 B. 乙球一定带负电，丙球可能不带电
C. 乙球可能带正电，丙球可能不带电 D. 乙球可能带正电，丙球一定带负电
6.已知甲带正电，那么乙、丙的带电情况是( )
A. 乙带负电，丙带正电
B. 乙带正电，丙带正电
C. 乙带负电，丙带负电或不带电
D. 乙带正电，丙带负电或不带电
7.在疫情期间，只有体温正常且佩戴口罩的人方可进入校园。为此兴厚小组准备设计电路对校门控制系统进行改造，当检测到进校人员体温正常时S1闭合，佩戴口罩时S2闭合，此时方可启动电动机打开校门。则下列电路符合要求的是（ ）
A. B. C. D.
8.科学课上，金老师演示了“静电章鱼”实验：先用餐巾纸分别摩擦塑料丝和PVC塑料管，再将塑料丝放在PVC管上方，塑料丝就会像章鱼一样悬在空中，如图所示。下列说法正确的是（ ）
A. 由于摩擦创造了电荷，塑料丝和PVC管都带上了电
B. 塑料丝能够张开，是因为塑料丝带异种电荷相互吸引
C. 塑料丝悬浮在空中时，它受到的浮力与重力大小相等
D. 塑料丝和PVC管因两者带了同种电荷而相互排斥
9.通草球是通脱木的茎中的髓削成的，在物理学中主要作为轻小物体。如图，在某次静电小实验中，分别用毛皮摩擦过的橡胶棒、丝绸摩擦过的玻璃棒靠近小球，均被吸引，则小球（ ）
A. 带正电 B. 带负电 C. 不带电 D. 带电情况无法判断

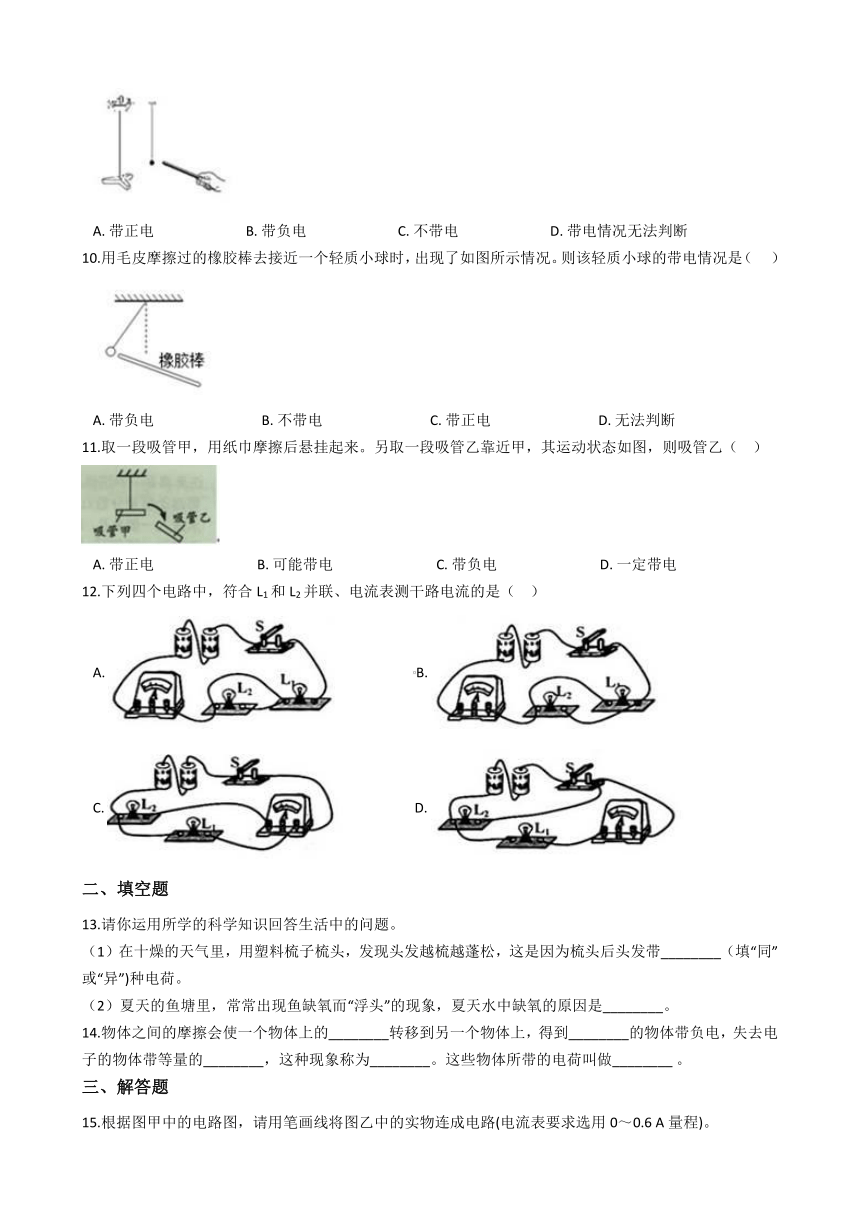

10.用毛皮摩擦过的橡胶棒去接近一个轻质小球时，出现了如图所示情况。则该轻质小球的带电情况是（ ）
A. 带负电 B. 不带电 C. 带正电 D. 无法判断
11.取一段吸管甲，用纸巾摩擦后悬挂起来。另取一段吸管乙靠近甲，其运动状态如图，则吸管乙（ ）
A. 带正电 B. 可能带电 C. 带负电 D. 一定带电
12.下列四个电路中，符合L1和L2并联、电流表测干路电流的是（ ）
A. B.
C. D.
二、填空题
13.请你运用所学的科学知识回答生活中的问题。
（1）在十燥的天气里，用塑料梳子梳头，发现头发越梳越蓬松，这是因为梳头后头发带________（填“同”或“异”)种电荷。
（2）夏天的鱼塘里，常常出现鱼缺氧而“浮头”的现象，夏天水中缺氧的原因是________。
14.物体之间的摩擦会使一个物体上的________转移到另一个物体上，得到________的物体带负电，失去电子的物体带等量的________，这种现象称为________。这些物体所带的电荷叫做________ 。
三、解答题

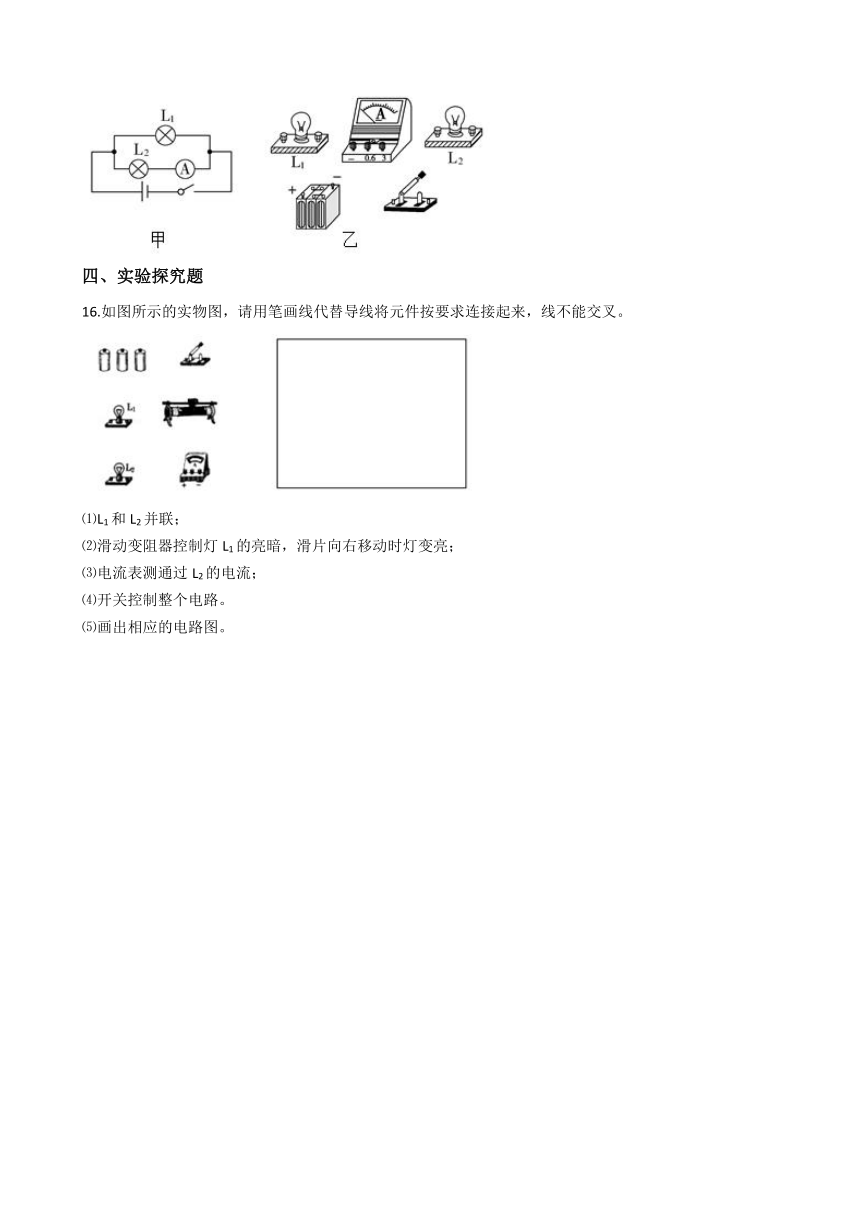

15.根据图甲中的电路图，请用笔画线将图乙中的实物连成电路(电流表要求选用0～0.6 A量程)。

四、实验探究题
16.如图所示的实物图，请用笔画线代替导线将元件按要求连接起来，线不能交叉。
⑴L1和L2并联；
⑵滑动变阻器控制灯L1的亮暗，滑片向右移动时灯变亮；
⑶电流表测通过L2的电流；
⑷开关控制整个电路。
⑸画出相应的电路图。

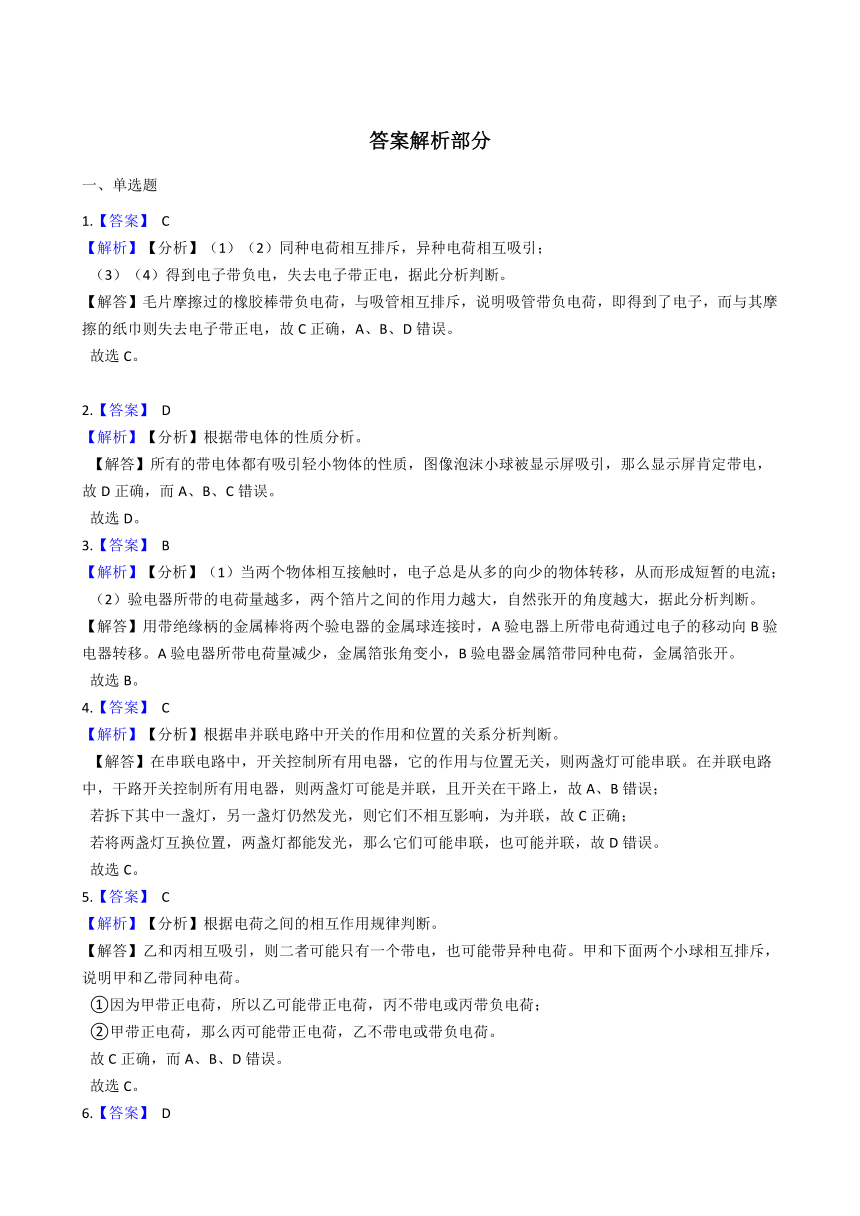

答案解析部分
一、单选题
1.【答案】 C
【解析】【分析】（1）（2）同种电荷相互排斥，异种电荷相互吸引；
（3）（4）得到电子带负电，失去电子带正电，据此分析判断。
【解答】毛片摩擦过的橡胶棒带负电荷，与吸管相互排斥，说明吸管带负电荷，即得到了电子，而与其摩擦的纸巾则失去电子带正电，故C正确，A、B、D错误。
故选C。

2.【答案】 D
【解析】【分析】根据带电体的性质分析。
【解答】所有的带电体都有吸引轻小物体的性质，图像泡沫小球被显示屏吸引，那么显示屏肯定带电，故D正确，而A、B、C错误。
故选D。
3.【答案】 B
【解析】【分析】（1）当两个物体相互接触时，电子总是从多的向少的物体转移，从而形成短暂的电流；
（2）验电器所带的电荷量越多，两个箔片之间的作用力越大，自然张开的角度越大，据此分析判断。
【解答】用带绝缘柄的金属棒将两个验电器的金属球连接时，A验电器上所带电荷通过电子的移动向B验电器转移。A验电器所带电荷量减少，金属箔张角变小，B验电器金属箔带同种电荷，金属箔张开。
故选B。
4.【答案】 C
【解析】【分析】根据串并联电路中开关的作用和位置的关系分析判断。
【解答】在串联电路中，开关控制所有用电器，它的作用与位置无关，则两盏灯可能串联。在并联电路中，干路开关控制所有用电器，则两盏灯可能是并联，且开关在干路上，故A、B错误；
若拆下其中一盏灯，另一盏灯仍然发光，则它们不相互影响，为并联，故C正确；
若将两盏灯互换位置，两盏灯都能发光，那么它们可能串联，也可能并联，故D错误。
故选C。
5.【答案】 C
【解析】【分析】根据电荷之间的相互作用规律判断。
【解答】乙和丙相互吸引，则二者可能只有一个带电，也可能带异种电荷。甲和下面两个小球相互排斥，说明甲和乙带同种电荷。
①因为甲带正电荷，所以乙可能带正电荷，丙不带电或丙带负电荷；
②甲带正电荷，那么丙可能带正电荷，乙不带电或带负电荷。
故C正确，而A、B、D错误。
故选C。
6.【答案】 D
【解析】【分析】根据带电体的性质和电荷之间的相互作用规律分析判断。
【解答】甲和乙相互排斥，那么甲和乙带同种电荷；因为甲带正电荷，那么乙带正电荷。
甲和丙相互吸引，那么：①丙不带电，因为带电体都有吸引轻小物体的性质；
②丙带负电，因为异种电荷相互吸引。
故D正确，而A、B、C错误。
故选D。
7.【答案】 D
【解析】【分析】如果用电器相互影响，那么为串联；如果用电器不相互影响，那么为并联，据此分析两个开关的关系即可。
【解答】根据题目描述可知，闭合任意一个开关，电机都不能启动；只有两个开关都闭合时，电机才能启动，那么它们相互影响，应该为串联，则开关S1、S2和电动机串联，故D正确，而A、B、C错误。
故选D。
8.【答案】 D
【解析】【分析】根据摩擦起电的本质、原因以及电荷之间的相互作用规律分析判断。
【解答】A.摩擦起电并不是创造电荷，而是电荷从一个物体转移到另一个物体，失去电子的带正电，得到电子的带负电，故A错误；
B.塑料丝能够张开，是因为塑料丝带同种电荷相互排斥，故B错误；
C.塑料丝悬浮在空中时，它受到的排斥力与重力大小相等，故C错误；
D.塑料丝和PVC管因两者带了同种电荷而相互排斥，故D正确。
故选D。
9.【答案】 C
【解析】【分析】根据带电体的性质和电荷之间的相互作用规律分析判断。
【解答】毛皮摩擦过的橡胶棒带负电荷，通草球与它相互吸引，那么：①它不带电；②带正电荷；
丝绸摩擦过的玻璃棒带正电荷，通草球与它相互吸引，那么：①它不带电；②带负电荷；
二者比较可知，通草球只能不带电。
故C正确，而A、B、D错误。
故选C。

10.【答案】 A
【解析】【分析】根据电荷之间的相互作用规律判断。
【解答】根据图片可知，轻质小球与橡胶棒相互排斥，根据“同种电荷相互排斥”可知，小球所带的电荷与橡胶棒相同，即带负电荷，故A正确，而B、C、D错误。
故选A。
11.【答案】 B
【解析】【分析】根据摩擦起电和电荷之间的相互作用规律判断。
【解答】用纸巾摩擦过的吸管甲肯定带电，
①如果乙不带电，那么二者相互吸引，因为带电体有吸引轻小物体的性质；
②如果乙带负电，那么二者相互吸引，因为异种电荷相互吸引。
故B正确，而A、C、D错误。
故选B。
12.【答案】 B
【解析】【分析】（1）在电路图中，如果有两条或两条以上的电流的通路，那么用电器并联；如果只有一条电流的通路，那么用电器串联；
（2）在并联电路中，干路开关控制所有用电器；支路开关只能控制它所在支路上的用电器，据此分析判断即可。
【解答】A.如下图所示，灯泡L1被导线短路，故A错误；
B.电流分别通过两个灯泡，从而构成两条通路，电流表在干路上测总电流，故B正确；
C.两个灯泡并联，但是电流表与灯泡L2串联，只测L2的电流，故C错误；
D.两个灯泡并联，电流表只测灯泡L1的电流，故D错误。
故选B。
二、填空题
13.【答案】 （1）同
（2）气体溶解度随问温度的升高而减小
【解析】【分析】（1）根据电荷之间的相互作用规律分析解答；
（2）根据气体溶解度随温度变化的规律分析解答。
【解答】（1）在十燥的天气里，用塑料梳子梳头，发现头发越梳越蓬松，根据“同种电荷相互排斥”可知，这是因为梳头后头发带同种电荷。
（2）夏天的鱼塘里，常常出现鱼缺氧而“浮头”的现象，夏天水中缺氧的原因是：气体溶解度随温度的升高而减小 。
14.【答案】 电子；电子；正电；摩擦起电；静电
【解析】【分析】根据摩擦起电的定义和本质分析解答。
【解答】物体之间的摩擦会使一个物体上的电子转移到另一个物体上，得到电子的物体带负电，失去电子的物体带等量的正电，这种现象称为摩擦起电。这些物体所带的电荷叫做静电 。

三、解答题
15.【答案】 解：如答图所示。
【解析】【分析】根据电路图确定电路的串并联关系，并确定元件连接的顺序，然后完成实物图的连接即可。
【解答】根据甲图可知，灯泡L1与L2并联，电流表与L2串联在同一支路，开关在干路上。
①电流从正极出发，一次经过灯泡L1、开关，然后回到负极；
②分流点再正极和L1之间，汇流点在L1与负极之间；
③将灯泡L2和电流表依次连接在这两点之间即可，如下图所示：
四、实验探究题
16.【答案】
【解析】【分析】如果用电器相互影响，那么它们串联；如果不相互影响，那么它们并联；电流表与谁串联，它就测谁的电流；在并联电路中，干路开关控制所有用电器，支路开关只能控制它所在支路上的用电器，据此分析各个电器元件的串并联关系和开关的位置，进而连接电路，并画出电路图。
(
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
) (
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
) (
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
)
【解答】①滑动变阻器控制灯L1的亮暗，那么变阻器与灯泡L1串联在同一支路上；滑片向右移动时灯变亮，电流变大，那么变阻器的阻值变小，变阻器右下方的接线柱必选，上面的接线柱任选；
②电流表测通过L2的电流，那么它与灯泡L2串联在同一支路上；
③开关控制整个电路，那么开关应该在干路上。
实物图和电路图：①将相邻电池的负极和正极相连，组成一个大电源。电流从正极出发，依次经过灯泡L1、变阻器（上面接线柱任选，下面必接右下角的接线柱），开关流回负极；
②分流点在灯泡L1与正极之间，汇流点在变阻器和开关之间；
③从分流点开始，依次经过灯泡L2和电流表，然后回到汇流点即可，如下图所示：
