4.2 电流的测量 培优练习（含答案）

浙教版八年级上册科学4．2 电流的测量培优练习
1．下列用电器正常工作时，电流最小的是( )
A. 电饭煲　 B. 电子计算器
C. 微波炉　 D. 电熨斗
2．如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生( )
[
A. 电源短路 B. 电流表损坏
C. 灯L1不亮 D. 灯L2不亮
3．用电流表测量通过灯泡L1的电流，下列连接正确的是( )
4．如图所示实物电路中，闭合开关S，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表的示数几乎不变，产生该现象的原因可能是( )
A. 灯L1断路 B. 灯L2断路
C. 灯L1短路 D. 灯L2短路
5．电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表大量程的接线柱。这样做是为了( )
A．看看有无电流
B．看看电流表的灵敏程度
C．检查电路的连接是否正确
D．选择合适的量程

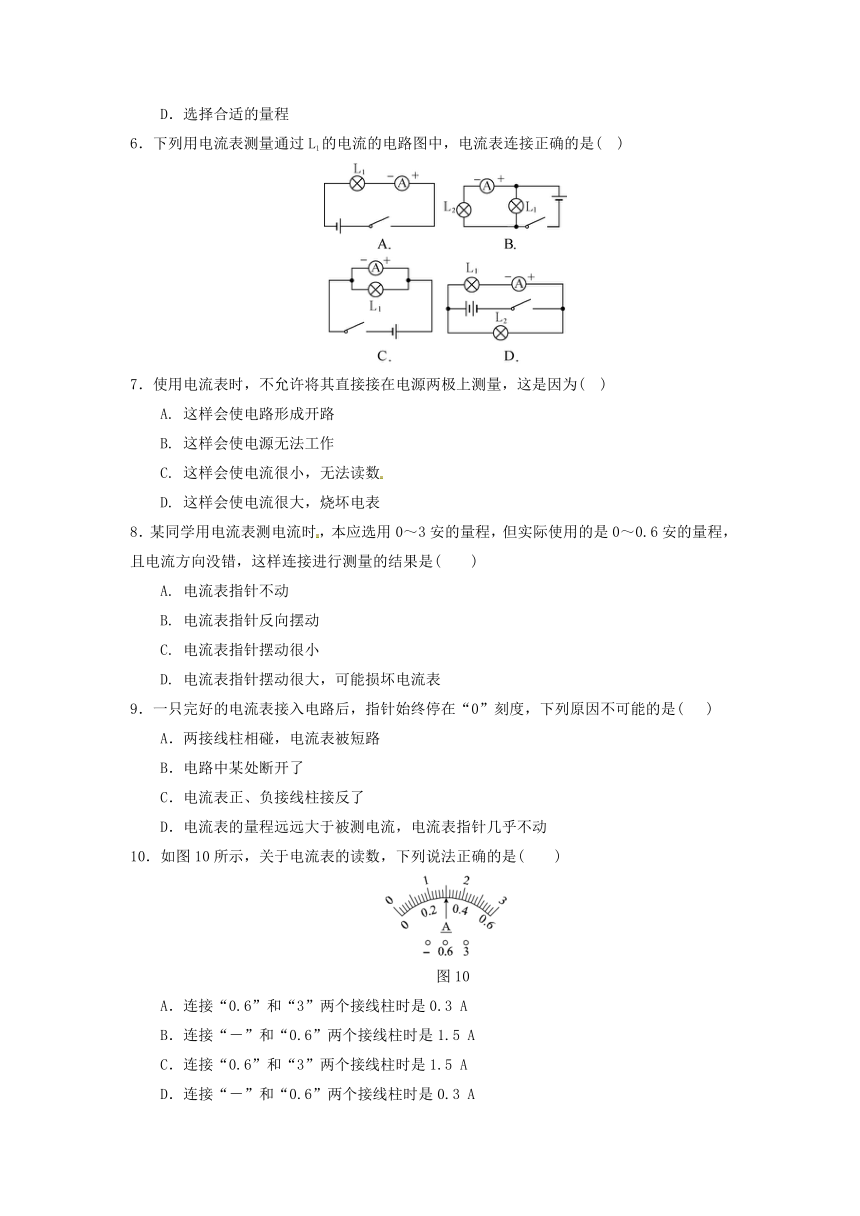

6．下列用电流表测量通过L1的电流的电路图中，电流表连接正确的是( )
7．使用电流表时，不允许将其直接接在电源两极上测量，这是因为( )
A. 这样会使电路形成开路
B. 这样会使电源无法工作
C. 这样会使电流很小，无法读数
D. 这样会使电流很大，烧坏电表
8．某同学用电流表测电流时，本应选用0～3安的量程，但实际使用的是0～0.6安的量程，且电流方向没错，这样连接进行测量的结果是( )
A. 电流表指针不动
B. 电流表指针反向摆动
C. 电流表指针摆动很小
D. 电流表指针摆动很大，可能损坏电流表
9．一只完好的电流表接入电路后，指针始终停在“0”刻度，下列原因不可能的是( )
A．两接线柱相碰，电流表被短路
B．电路中某处断开了
C．电流表正、负接线柱接反了
D．电流表的量程远远大于被测电流，电流表指针几乎不动
10．如图10所示，关于电流表的读数，下列说法正确的是(　　)
　图10
A．连接“0.6”和“3”两个接线柱时是0.3 A
B．连接“－”和“0.6”两个接线柱时是1.5 A
C．连接“0.6”和“3”两个接线柱时是1.5 A
D．连接“－”和“0.6”两个接线柱时是0.3 A

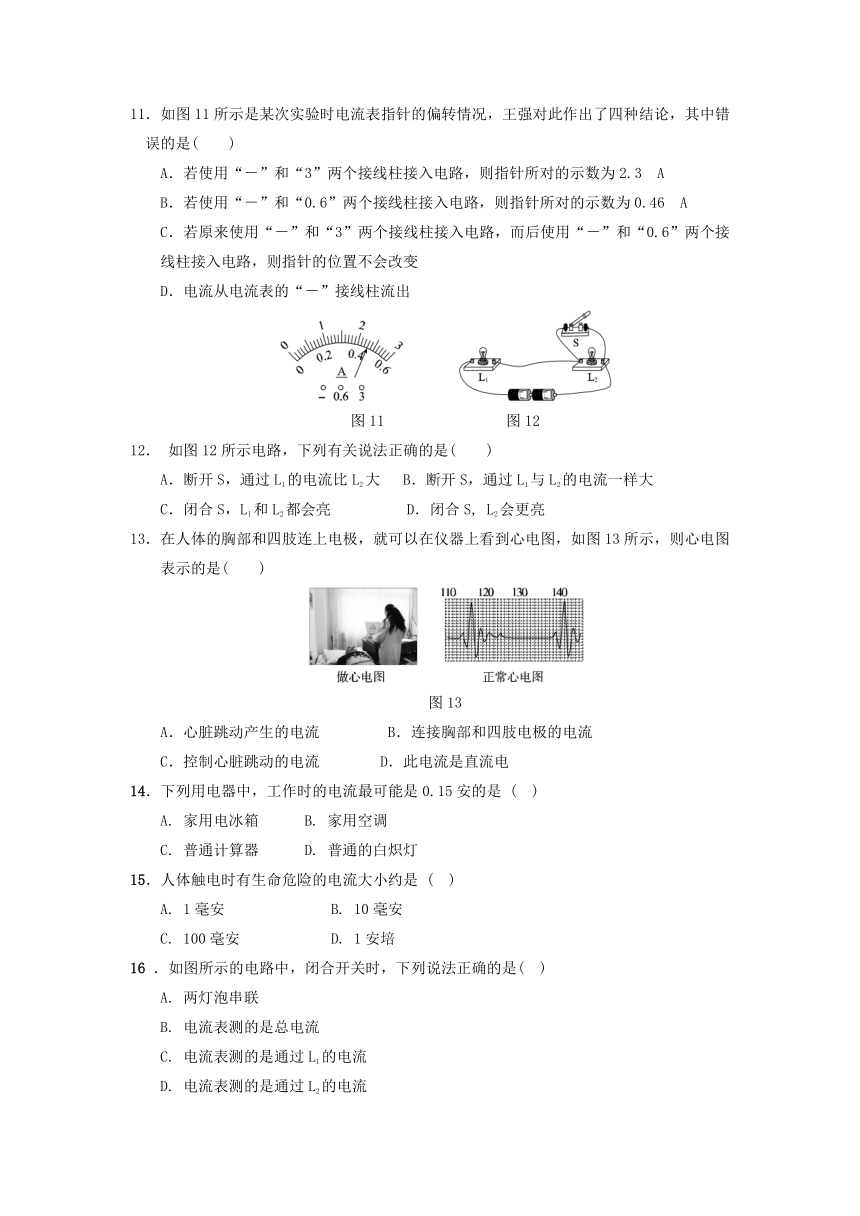

11．如图11所示是某次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是(　　)
A．若使用“－”和“3”两个接线柱接入电路，则指针所对的示数为2.3 A
B．若使用“－”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46 A
C．若原来使用“－”和“3”两个接线柱接入电路，而后使用“－”和“0.6”两个接线柱接入电路，则指针的位置不会改变
D．电流从电流表的“－”接线柱流出
图11 图12
12． 如图12所示电路，下列有关说法正确的是(　　)
A．断开S，通过L1的电流比L2大 B．断开S，通过L1与L2的电流一样大
C．闭合S，L1和L2都会亮 D．闭合S, L2会更亮
13．在人体的胸部和四肢连上电极，就可以在仪器上看到心电图，如图13所示，则心电图表示的是(　　)
图13
A．心脏跳动产生的电流 B．连接胸部和四肢电极的电流
C．控制心脏跳动的电流 D．此电流是直流电
14．下列用电器中，工作时的电流最可能是0.15安的是 ( )
A. 家用电冰箱　　 B. 家用空调
C. 普通计算器　　 D. 普通的白炽灯
15．人体触电时有生命危险的电流大小约是 ( )
A. 1毫安　　　　　　 B. 10毫安
C. 100毫安　　　　　 D. 1安培
16 ．如图所示的电路中，闭合开关时，下列说法正确的是( )
A. 两灯泡串联
B. 电流表测的是总电流
C. 电流表测的是通过L1的电流
D. 电流表测的是通过L2的电流
,(第16题))　　,(第17题))
17．如图所示，要直接测出通过灯泡L1的电流，就将电流表( )
A. 接在a处
B. 接在b处
C. 接在c处
D. 接在a、b、c处都可以
(第18题)
18．如图所示，在练习使用电流表的实验中，某同学发现电流表0～3安的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是( )
A. 0.42安　　 B. 0.44安
C. 2.2安　　 D. 2.4安
19．甲、乙、丙三位同学在做用电流表测电流的分组实验时，闭合开关前，他们的电流表指针(虚线)均指在零刻度线处。当闭合开关试触时，发现电流表指针(实线)摆动分别出现了如图甲、乙、丙所示的情况。请分析他们在电流表的使用上分别存在什么问题，为了完成实验，应分别采取什么措施。
(第11题)
甲同学的问题是______________，应采取的措施是__________；
乙同学的问题是______________，应采取的措施是______________。
丙同学的问题是______________，应采取的措施是______________。
20．某同学用一只有“0～0.6安”和“0～3安”两个量程的电流表研究图①电路中通过a点和b点的电流的大小关系。当电流表接在a点时，指针位置如图②甲所示；当电流表接在b点时，指针位置如图②乙所示。请回答：
(第12题① (第12题②)
(1)为什么两次测量指针的位置不同？
(2)电路中实际的电流是多大？为什么？
21．利用所学知识解决下列有关电流表的问题。
,(第8题))
(1)刚拿到电流表时发现指针指在如图甲所示的位置，解决办法是___________。
(2)在使用电流表测量电流时，若发现指针指在如图甲所示的位置，解决办法是_________，若发现指针指在如图乙所示的位置，解决办法是_________，若发现指针指在如图丙所示的位置，解决办法是_________。
22．如图所示为用电流表测量电流的实物连接图。图中电流表测量的是通过灯泡____的电流；如果要用电流表测通过的总电流，且只允许移动一根导线，应将导线____的右端接在电流表的“____”接线柱上。
,(第22题)
23．某同学在使用电流表测量通过某一灯泡的电流的实验时，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关。则：
(第23题))
(1)测量时产生这种现象的原因是__________________。
(2)该同学为了完成实验，下一步应该采取的措施是__________________。
(3)改正错误后，该同学再闭合开关，发现指针的读数是1.8安，请你在图中画出指针的位置。
24．某电流表有两个量程，大量程是0～9 A，小量程数字看不清。兰兰同学为了探究电流表的小量程是多少，她先用大量程测一较小的电流，其示数如图24甲所示；再改用小量程测同一电流，指针指在图乙的位置。则：
图24
(1)她测得的电流值是__________A。 (2)电流表的小量程为0～________A。
25．如图25所示，已知电流表A1的读数为0.3 A，电流表A的读数为0.5 A，则通过L1的电流是________A，通过L2的电流是________A。
图25 图26
26．某同学在使用电流表测量通过某一灯泡的电流时，闭合开关后，发现电流表的指针偏转到如图26所示的位置，于是他立即断开开关。则：
(1)测量时产生这种现象的原因是____________________________。
(2)该同学为了完成实验，下一步应该采取的措施是_______________________。
(3)改正错误后，他再闭合开关，发现电流表的读数是1.8 A，请你在图中画出指针的位置。
27．如图27甲所示的电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中电流表A1测量的是通过________(填“电源”“L1”或“L2”)的电流，电流表A2的示数为________A。
图27
28．如图38所示电流表甲的示数为____安，它的最小刻度为____安；电流表乙的示数为____安，它的最小刻度为____安。
图28
29．如图所示，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查电路的故障：他将导线先并联接在灯L1两端时发现灯L2亮，灯L1不亮；然后并联接在灯L2两端时发现两灯均不亮。
(第29题)
(1)由此可以判断故障是______________。
(2)除了导线，还可以使用_______检查故障。
30．如图30甲所示，用电流表测电路的电流。
(1)若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示。则电流表测的是哪盏灯的电流？________，大小为多大？________。
(2)将线头M、N如何连接，才能使电流表的示数最大？________________。若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得出流过哪盏灯的电流？________，大小是多少？__________。
图30
参考答案
1.B2.C3.C4.B5.D6.A7.D8.D9.C10．D
11．C　[解析] 由于分度值不同，电流值相同，故使用不同量程时，指针的位置不同。
12．B　[解析] 断开S时，L1与L2是串联的，所以通过L1与L2的电流一样大。闭合S时， L2被短路，所以L2不亮，L1会更亮。
13．C　[解析] 心电图表示的是控制心脏跳动的电流，不是连接胸部和四肢电极的电流。由图可知，电流方向是改变的，所以不是直流电。
14.D15. B16. C17. B18. C
19. “＋”“－”接线柱接反 调换“＋”“－”接线柱的连接
量程选择过大 改选小量程
量程选择过小 改选大量程
20.　(1)电流表选择的量程不同。
(2)电路中实际的电流为0.4安。因为对同一用电器而言，流进的电流和流出的电流应相等。
21调零 交换正、负接线柱上的两根导线 换小量程 换大量程
22. L2 b －
23. 电流表所选量程偏小 改接0～3安的量程
24．(1)1.5　
(2)3
25．0.3　0.2
26．(1)电流表所选量程偏小
(2)断开开关，改接0～3 A的量程
(3)如图所示
27．L1　1.2
28. 0.14 0.02 2.3 0.1
29. 灯L1处断路 电流表
30．(1)L1　0.5 A
(2)M接电流表的“3”接线柱，N接电流表的负接线柱　L2　0.3 A
