4.2 电流的测量 培优练习（含答案）

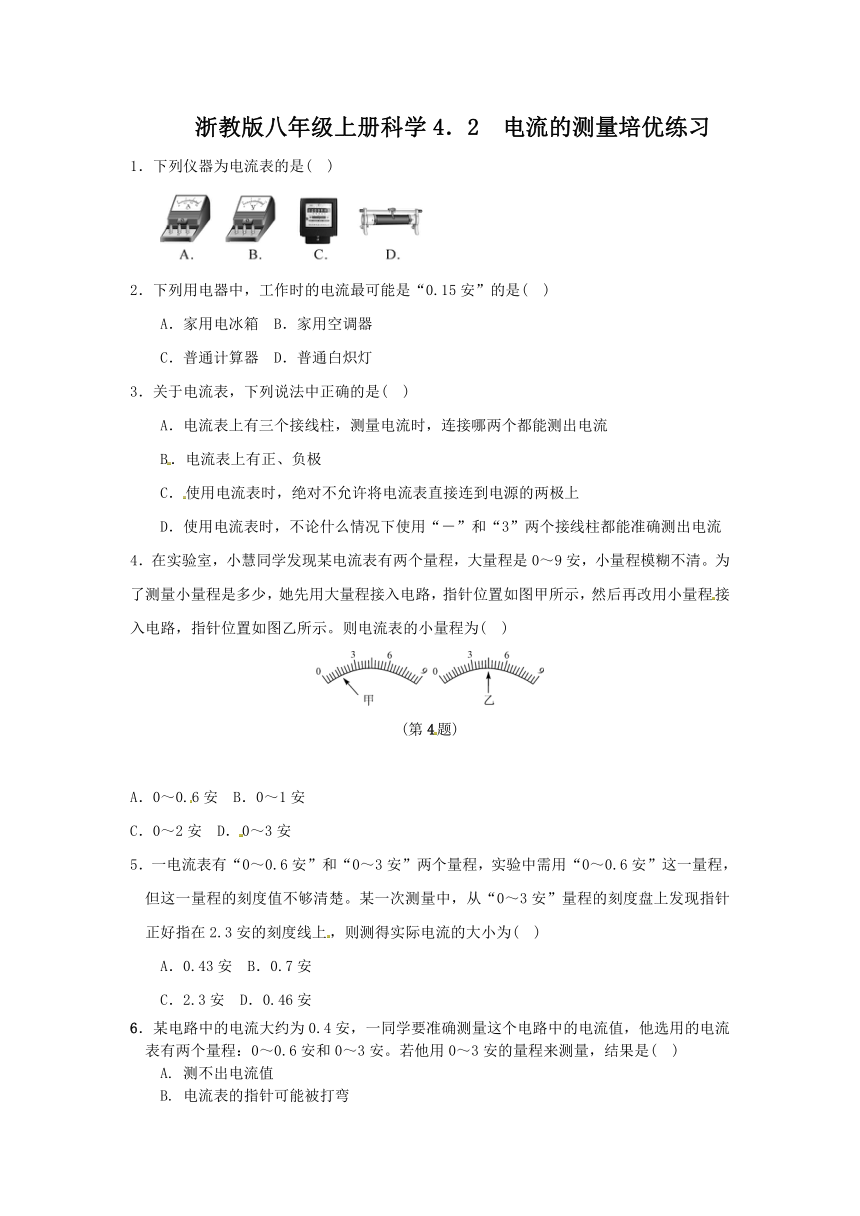

浙教版八年级上册科学4．2 电流的测量培优练习
1．下列仪器为电流表的是( )
2．下列用电器中，工作时的电流最可能是“0.15安”的是( )
A．家用电冰箱 B．家用空调器
C．普通计算器 D．普通白炽灯
3．关于电流表，下列说法中正确的是( )
A．电流表上有三个接线柱，测量电流时，连接哪两个都能测出电流
B．电流表上有正、负极
C．使用电流表时，绝对不允许将电流表直接连到电源的两极上
D．使用电流表时，不论什么情况下使用“－”和“3”两个接线柱都能准确测出电流
4．在实验室，小慧同学发现某电流表有两个量程，大量程是0～9安，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图甲所示，然后再改用小量程接入电路，指针位置如图乙所示。则电流表的小量程为( )
(第4题)
A．0～0.6安 B．0～1安
C．0～2安 D．0～3安
5．一电流表有“0～0.6安”和“0～3安”两个量程，实验中需用“0～0.6安”这一量程，但这一量程的刻度值不够清楚。某一次测量中，从“0～3安”量程的刻度盘上发现指针正好指在2.3安的刻度线上，则测得实际电流的大小为( )
A．0.43安 B．0.7安
C．2.3安 D．0.46安
6．某电路中的电流大约为0.4安，一同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0～0.6安和0～3安。若他用0～3安的量程来测量，结果是( )
A. 测不出电流值
B. 电流表的指针可能被打弯
C. 电流表可能被烧坏
D. 测量的精确程度差一些
7．能直接测量通过灯L2电流的电路是( )
8．如图所示的电路连接中，会烧坏电流表的是( )
9．下列四个电路中，电流表能测量通过灯L2的电流的是( )
10．如图所示，在练习使用电流表的实验中，某同学发现电流表(0～3安)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是( )
(第10题)

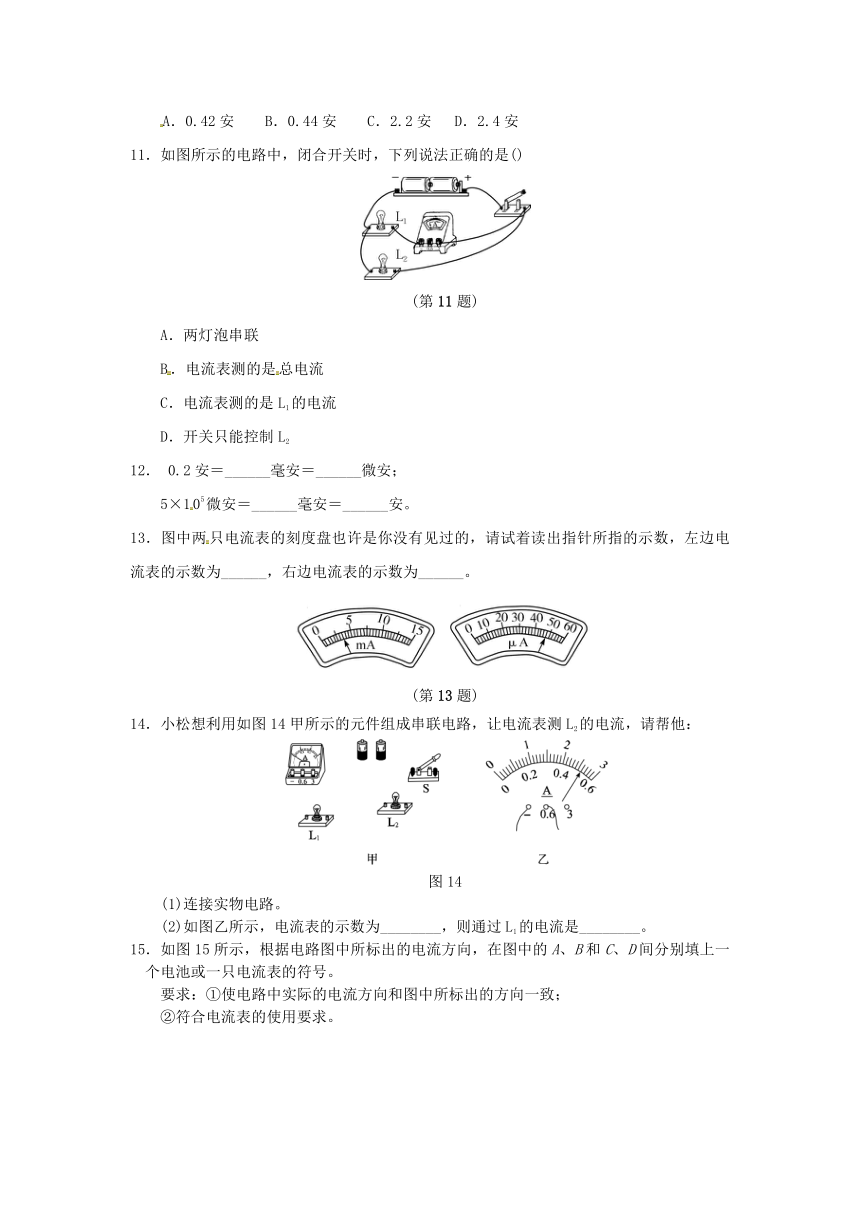

A．0.42安 B．0.44安 C．2.2安 D．2.4安
11．如图所示的电路中，闭合开关时，下列说法正确的是()
(第11题)
A．两灯泡串联
B．电流表测的是总电流
C．电流表测的是L1的电流
D．开关只能控制L2
12． 0.2安＝______毫安＝______微安；
5×105微安＝______毫安＝______安。
13．图中两只电流表的刻度盘也许是你没有见过的，请试着读出指针所指的示数，左边电流表的示数为______，右边电流表的示数为______。
(第13题)
14．小松想利用如图14甲所示的元件组成串联电路，让电流表测L2的电流，请帮他：
图14
(1)连接实物电路。
(2)如图乙所示，电流表的示数为________，则通过L1的电流是________。
15．如图15所示，根据电路图中所标出的电流方向，在图中的A、B和C、D间分别填上一个电池或一只电流表的符号。
要求：①使电路中实际的电流方向和图中所标出的方向一致；
②符合电流表的使用要求。
图15
16．在用电流表测电流的实验中：
(1)连接电路时，开关应________，电流表应先用________量程试触。
(2)若某同学连接的电路如图16甲所示，则电流表测的是灯________的电流。闭合开关后，如果电流表的示数如图乙所示，则通过该灯的电流是________mA。
图16
(3)只需改动一根导线就可测得总电流，请在图中用“×”号标出需改动的导线，并在图中画出正确的电路连线。
(4)若闭合开关后，灯均亮，电流表指针不发生偏转，那么原因可能是________。
A．电流表内部开路 B．开关处接触不良
C．电流表被短路 D．电源供电不足
17．某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律，所接电路图如图17甲所示，闭合开关后，两电流表指针偏转情况如图乙。
图17
(1)电流表A2的读数是________A。
(2)该同学发现电流表A1指针偏转较A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”。请你指出造成他判断错误的原因__________________________。
(3)另一同学连接的电路如图丙所示。连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”。
方法 8操作 现象 结论 是否可行
方法1 把其中一灯泡从灯座中取下 另一灯 熄灭 两灯一定 是串联 ________
方法2 把任意一根导线断开 两灯 熄灭 两灯一定 是串联 ________
18．某同学用一只有“0～0.6安”和“0～3安”两个量程的电流表研究图①电路中通过a点和b点的电流的大小关系。当电流表接在a点时，指针位置如图②甲所示；当电流表接在b点时，指针位置如图②乙所示。请回答：
(1)为什么两次测量指针的位置不同？
(2)电路中实际的电流是多大？为什么？
19．在用电流表测电流的实验中：
(1)电流表应先用________量程试触。
(2)若某同学连接的电路如图甲所示，则电流表测的是灯L2的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是________毫安。
(3)只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出改动后的电路连线。
(4)若闭合开关后，灯均亮，电流表指针不发生偏转，那么原因可能是_______。
A. 电流表内部开路　 B. 开关处接触不良
C. 电流表被短路　 D. 电源供电不足
20．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过________(填“电源”“L1”或“L2”)的电流，b电流表的读数应为________安。
(第20题) (第21题)
21．如图所示，若用电流表测并联电路中通过灯L2的电流大小，则线头M应接在____接线柱；若用电流表测通过两盏灯的总电流大小，则线头M应接在__接线柱。(填“＋”或“－”)
参考答案
1-5ADCDD
6-11DCDCCC
12 . . 200 2×105 500 0.5
13. 3.5毫安 48微安
14． (1)如图所示
(2)0.52 A　0.52 A
15．如图所示
16． (1)断开　大　
(2)L2　460
(3)如图所示　
(4)C
17． (1)0.4
(2)电流表A1和A2选用的量程不同
(3)可行　不可行
18.　(1)电流表选择的量程不同。
(2)电路中实际的电流为0.4安。因为对同一用电器而言，流进的电流和流出的电流应相等。
19. 0～3安(大) 480 _C
20. L1 1.2
21. + -
