4.2电流的测量 同步练习（含解析）

电流的测量
一、单选题
1.如图所示的电路中，闭合开关时，下列说法正确的是( )
A. 两灯泡串联 B. 电流表测的是总电流 C. 电流表测的是L1电流 D. 开关只能控制L2
2.如图所示的家用电器中，其正常工作时电流约为4A的是（ ）
A. 电饭锅 B. 笔记本电脑
C. 电风扇 D. 电视机
3.如图四个电路中，电源及各灯泡规格均相同。当开关闭合时，电流表读数最大的是（ ）
A. 甲和丁 B. 只有乙 C. 甲和丙 D. 只有甲
4.如图所示，有两根粗细不同的导线串联在电路中，已知粗段与细段横截面积之比为3：1 ，那么当电流通过时，流过粗段导线的电流I1与流过细段导线的电流I2的关系是( )。
A. I1=3I2 B. 3I1=l2 C. 6I1=I2 D. I1=I2
5.在探究电路的电流规律实验时，用了图甲所示的电路，在图甲所示的电路中，A1的示数为1.2 A，A2的示数如图乙所示，下列判断中正确的是（ ）
A. 通过L2的电流为2.5 A B. 通过L1的电流为1.2 A
C. 通过L2的电流为1.2 A D. 通过L1的电流为0.7 A
6.如图所示的实物连接图中，电流表A1和A2测量的对象是（ ）
A. A1测灯L1的电流，A2测L2的电流 B. A1测灯L2的电流，A2测L1的电流
C. A1测灯L1的电流，A2测L1和L2的总电流 D. A1测灯L2的电流，A2测L1和L2的总电流
7.在用伏安法测电阻的实验中，刚一试触就发现电流表的指针迅速偏转到最大刻度，发生这种现象的原因可能是（ ）
A. 电流表的正负接线柱接反了 B. 待测电阻的电阻丝断了
C. 线路某处发生了短路 D. 线路某处发生了断路
8.在探究串联电路电流的规律时，电路如图所示。闭合开关，用电流表测出A、B、C三处的电流分别为IA、IB、IC。关于它们的大小关系，正确的是（ ）
A. IA＜IB B. IA＜IC C. IB＞IC D. IA＝IC
9.如图甲所示，当开关闭合时，两只电流表的示数分别如图乙、丙所示，则灯L1中的电流是（ ）
A. 0.8安 B. 0.16安 C. 0.52安 D. 1.28安

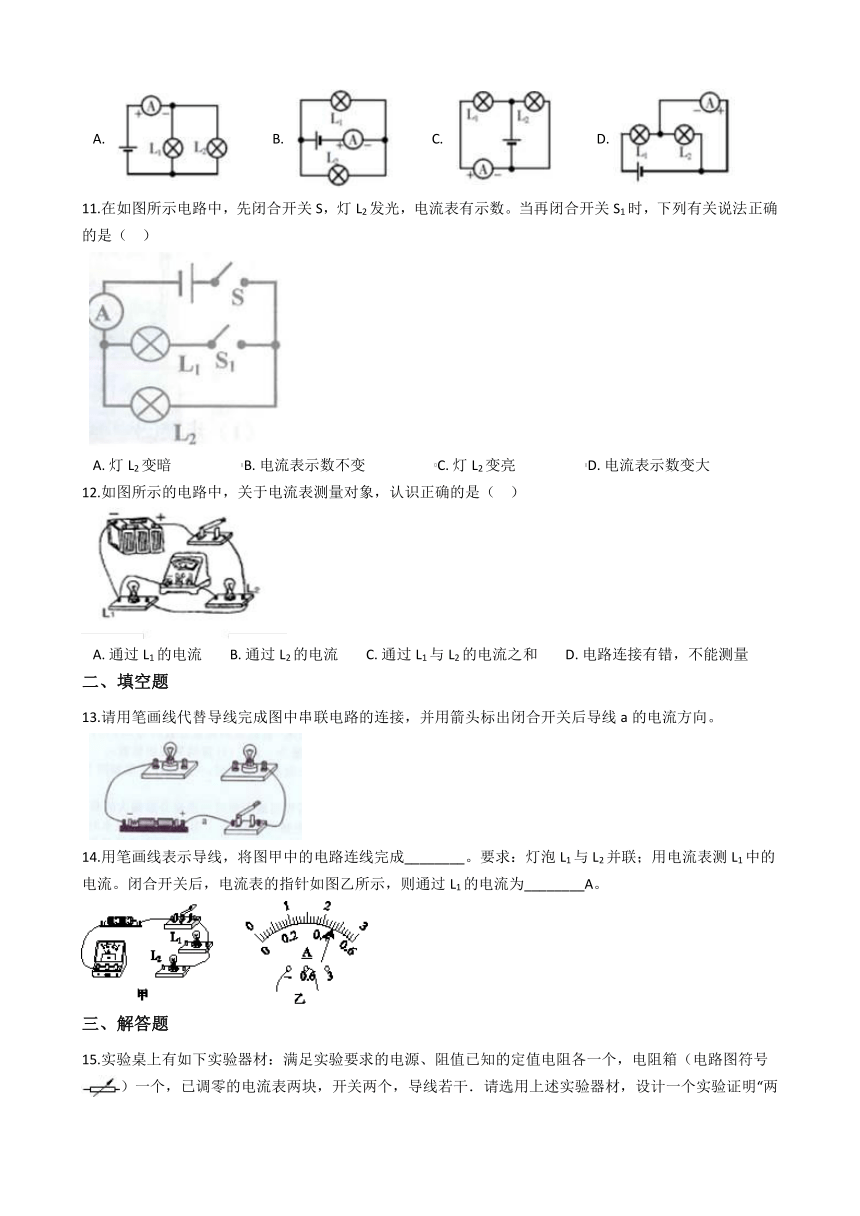

10.用电流表测量通过灯泡L1的电流，下列正确的是（ ）
A. B. C. D.
11.在如图所示电路中，先闭合开关S，灯L2发光，电流表有示数。当再闭合开关S1时，下列有关说法正确的是（ ）
A. 灯L2变暗 B. 电流表示数不变 C. 灯L2变亮 D. 电流表示数变大
12.如图所示的电路中，关于电流表测量对象，认识正确的是（ ）
A. 通过L1的电流 B. 通过L2的电流 C. 通过L1与L2的电流之和 D. 电路连接有错，不能测量
二、填空题
13.请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线a的电流方向。
14.用笔画线表示导线，将图甲中的电路连线完成________。要求：灯泡L1与L2并联；用电流表测L1中的电流。闭合开关后，电流表的指针如图乙所示，则通过L1的电流为________A。
三、解答题
15.实验桌上有如下实验器材：满足实验要求的电源、阻值已知的定值电阻各一个，电阻箱（电路图符号 ）一个，已调零的电流表两块，开关两个，导线若干．请选用上述实验器材，设计一个实验证明“两个电阻R1与R2并联时，干路电流I与支路电流I2的关系为：I=I2+b（b为常量）”．请你画出实验电路图，写出实验步骤，画出实验数据记录表．
四、实验探究题

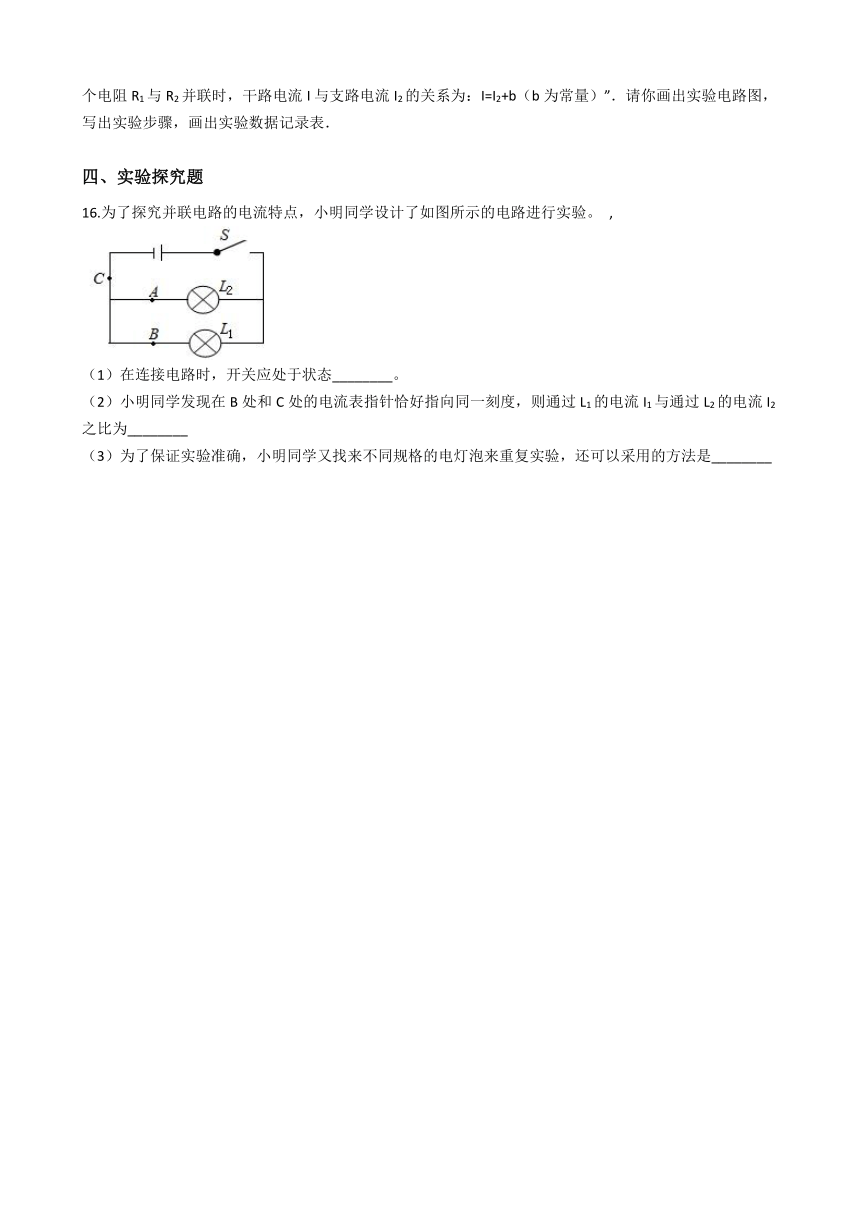

16.为了探究并联电路的电流特点，小明同学设计了如图所示的电路进行实验。 ,
（1）在连接电路时，开关应处于状态________。
（2）小明同学发现在B处和C处的电流表指针恰好指向同一刻度，则通过L1的电流I1与通过L2的电流I2之比为________
（3）为了保证实验准确，小明同学又找来不同规格的电灯泡来重复实验，还可以采用的方法是________
答案解析部分
一、单选题
1.【答案】 C
【解析】【分析】（1）如果有两条或两条以上的通路，那么电路并联；如果只有一条通路，那么电路串联；
（2）（3）电流表与哪个用电器串联，它就测哪个用电器的电流；
（4）干路上开关控制所有用电器，支路开关只能控制它所在支路的用电器。
【解答】根据实物图可知，电流在到达电流表时分叉，一支经过灯泡L1流回负极，一支经过灯泡L2流回负极，因此两个灯泡并联，故A错误；
电流表与灯泡L1串联在同一支路，只测灯泡L1的电流，故B错误，C正确；
开关在干路上，控制两个灯泡，故D错误。
故选C。

2.【答案】 A
【解析】【分析】根据对日常用电器的正常工作电流的认识分析判断。
【解答】A.电饭锅的功率在700W~900W左右，那么工作电流大约在3A~4A左右，故A符合题意；
B.笔记本电脑的工作电流大约在0.5A左右，故B不合题意；
C.电风扇的工作电流大约在0.7A~0.9A左右，故C不合题意；
D.电视机的工作电流大约在0.3A~0.9A左右，故D不合题意。
故选A。
3.【答案】 A
【解析】【分析】根据欧姆定律和串并联电路的电流特点分析判断。
【解答】甲：两个灯泡并联，电流表测总电流，那么示数为：；
乙：两个灯泡串联，电流表测总电流，那么示数为：;
丙：两个灯泡并联，电流表只测一个灯泡的电流，那么示数为：；
丁：两个灯泡并联，电流表测总电流，那么示数为：。
那么电流最大是甲和丁。
故选A。
4.【答案】 D
【解析】【分析】根据串联电路的电流特点分析即可。
【解答】两根粗细不同的导线串联在电路中，它们的电阻不同，但是根据“串联电路各处电流都相等”的规律可知，通过粗段和细段导线的电流相等，即I1=I2 ， 故D正确，而A、B、C错误。
故选D。
5.【答案】 D
【解析】【分析】首先根据甲图确定两个电流表测量的物理量，再根据乙图确定A2的示数，最后根据并联电流的特点计算即可。
【解答】根据甲图可知，灯泡L1与L2并联，电流表A1在干路上测总电流，A2与灯泡L2串联测它的电流，因此A2的示数小于A1。根据乙图可知，电流表选择量程0~0.6A量程，分度值为0.02A，那么A2的示数为0.5A。根据并联电流的特点，那么通过灯泡L1的电流：I1=I总-I2=1.2A-0.5A=0.7A。
故A、B、C错误，而D正确。
故选D。
6.【答案】 C
【解析】【分析】电流表与哪个用电器串联，它就哪个用电器的电流。
【解答】根据实物图可知，灯泡L1与L2并联，开关在干路上，电流表A1与L1串联在同一支路上，测L1的电流。电流表A2串联在干路上，测两个灯泡的总电流，故C正确，而A、B、D错误。
故选C。
7.【答案】 C
【解析】【分析】根据各个选项中的故障推测可能出现的现象，与实际情况一致的就是正确选项。
【解答】A. 如果电流表的正负接线柱接反了 ，那么电流表的指针应该反向偏转，故A不合题意；
B.如果待测电阻的电阻丝断了，那么整个电路没有电流，电流表的指针应该不动，故B不合题意；
C.如果线路某处发生了短路，那么由于电阻太小，电流肯定很大，因此电流表的指针偏转到最大刻度，故C符合题意；
D.线路某处发生了断路，那么整个电路没有电流，电流表的指针应该不动，故D不合题意。
故选C。
8.【答案】 D
【解析】【分析】根据串联电路的电流规律分析即可。
【解答】在串联电路中，各处电流都相等；根据图片可知，两个灯泡串联，因此A、B、C三处的电流大小相等，即IA=IB=IC。
故选D。

9.【答案】 D
【解析】【分析】（1）在并联电路中，干路电流等于各支路电流之和；
（2）首先根据乙、丙两图读出电流表的两个示数，然后根据并联电路的电流规律计算通过灯泡L1的电流。
【解答】根据乙图可知，A1选择量程0~0.6A，分度值为0.02A，那么示数为0.32A；
A2选择的量程0~3A，分度值为0.1A，那么示数为1.6A；
根据甲图可知，两个灯泡并联，而电流表A1在干路上测总电流，A2在支路上测灯泡L2的电流；
因此通过灯泡L1的电流为：I1=I总-I2=1.6A-0.32A=1.28A。
故选D。

10.【答案】 C
【解析】【分析】（1）电流表要与被测的用电器串联；
（2）电流表的“+”接线柱与电源的正极相连，“-”接线柱与电流表的负极相连。
【解答】A.电流表应该在L1的支路上，与它串联，不应该在干路上，故A错误；
B.电流表不应该在干路上，且它的“+”接线柱应该与电源的正极相连，故B错误；
C.电流表与L1串联在同一支路上，且“+”“-”接线柱连接正确，故C正确；
D.电流表不应该与灯泡L2并联，故D错误。
故选C。
11.【答案】 D
【解析】【分析】首先根据电路图分析，开关S1闭合、断开前后电路的变化情况，再根据并联电路的特点和并联电路电流的规律分析电流表示数和灯泡亮度的变化情况。
【解答】由电路图可以看出，只闭合开关S时，电路为灯泡L2的简单电路，同时闭合两开关时，两个灯泡并联，根据并联电路的特点可知，两个灯泡互不影响，则灯L2的亮度不变；干路电流等于各支路电流之和，所以，电流表示数变大。
故答案为：D。
12.【答案】 B
【解析】【分析】电流表测量与之串联电路的电流。
【解答】由题可知电流从正极出发，经过开关、灯泡L2 ， L2之后电路分两路，其中一路电流表直接与L2串联之后，流入电源负极。
故选：B
二、填空题
13.【答案】
【解析】【分析】如果用电器首尾相连，且从电源正极到负极只有一条通路，那么用电器串联；在电源外部，电流方向总是从电源正极流向负极，据此分析解答。
【解答】（1）根据图片可知，只需将左边灯泡的右边接线柱与右边灯泡的左端接线柱相连即可，如下图所示：
（2）在电路中，电流从电源的正极流向负极，如下图所示：
14.【答案】 ；0.46
【解析】【分析】（1）并联，即两个灯泡各在一条支路；电流表必须与被测的用电器串联，据此连接电路即可；
（2）根据乙图确定电流表的量程和分度值，然后根据指针的位置读数即可。
【解答】（1）将灯泡L1左边的接线柱与电流表中间的“0.6”的接线柱连接；再将灯泡L2的左端接线柱与电流表上的“-”接线柱连接即可，如下图所示：
（2）根据乙图可知，电流表选择量程0~0.6A，分度值为0.02A，那么通过灯泡L1的电流为：0.4A+0.02A×3=0.46A。
三、解答题
15.【答案】 解：定值电阻R1与电阻箱R2并联，两电流表分别测通过变阻箱的电流和干路电流，如图所示：
实验步骤：
①按电路图将已调好的各电路元件连入电路．
②闭合开关，调节电阻箱R2的阻值，用电流表A1测量通过干路的电流I，用电流表A2测量通过电阻箱的电流I2 ， 并记录I和I2 ．
③仿照步骤②，分别改变5次电阻箱R2的阻值，用电流表A1测量通过干路的电流I，用电流表A2测量通过电阻箱的电流I2 ， 并分别将测量数据记录在实验数据记录表中．
④分析实验数据，得出结论．
实验数据记录表
I2/A
I/A
【解析】【分析】根据实验目的可知定值电阻与电阻箱并联，且电源的电压不变；根据并联电路：各用电器独立工作、互不影响可知，通过定值电阻的电流不变即为b；调节电阻箱使其接入电路的电阻发生变化，分别用电流表测出通过变阻箱的电流和干路电流，将数据记录在实验记录表中；再分别多次改变电阻箱的阻值，把电流表的示数记录在实验记录表中．最后利用并联电路的电流特点，分析数据即可得出关系．
四、实验探究题
16.【答案】 （1）断开
（2）4：1
（3）为了验证结论的普遍性，改变电路中的电流，还可以采用的方法是用改变电源的电压继续实验进行验证
(
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
) (
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
) (
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
)
【解析】【分析】（1）在连接电路时，电路时通时断，很容易烧断灯丝，为了保护用电器，开关必须断开；
（2）根据电流表上同一刻度对应的两个数值之间的关系和并联电路的电流规律计算；
（3）要得到不同的电流，方法主要有：①相同的灯泡电阻相同，改变电源电压；②相同的电源电压，换用不同的灯泡，即改变它们的电阻，据此分析解答。
【解答】（1）在连接电路时，开关应处于断开状态。
（2）根据图片可知，两个灯泡并联，C为干路，B为支路，那么C处的电流肯定大于B处电流。在同一电流表上，量程分别为0~0.6A和0~3A，那么同一刻度大量程的示数是小量程示数的：3A÷0.6A=5倍，即IC：IB=5：1。因为IC=IA+IB ， 所以IA：IB=4：1。
（3）为了保证实验准确，小明同学又找来不同规格的电灯泡来重复实验，还可以采用的方法是：为了验证结论的普遍性，改变电路中的电流，还可以采用的方法是用改变电源的电压继续实验进行验证。
