4.2电流的测量 同步练习（含解析）

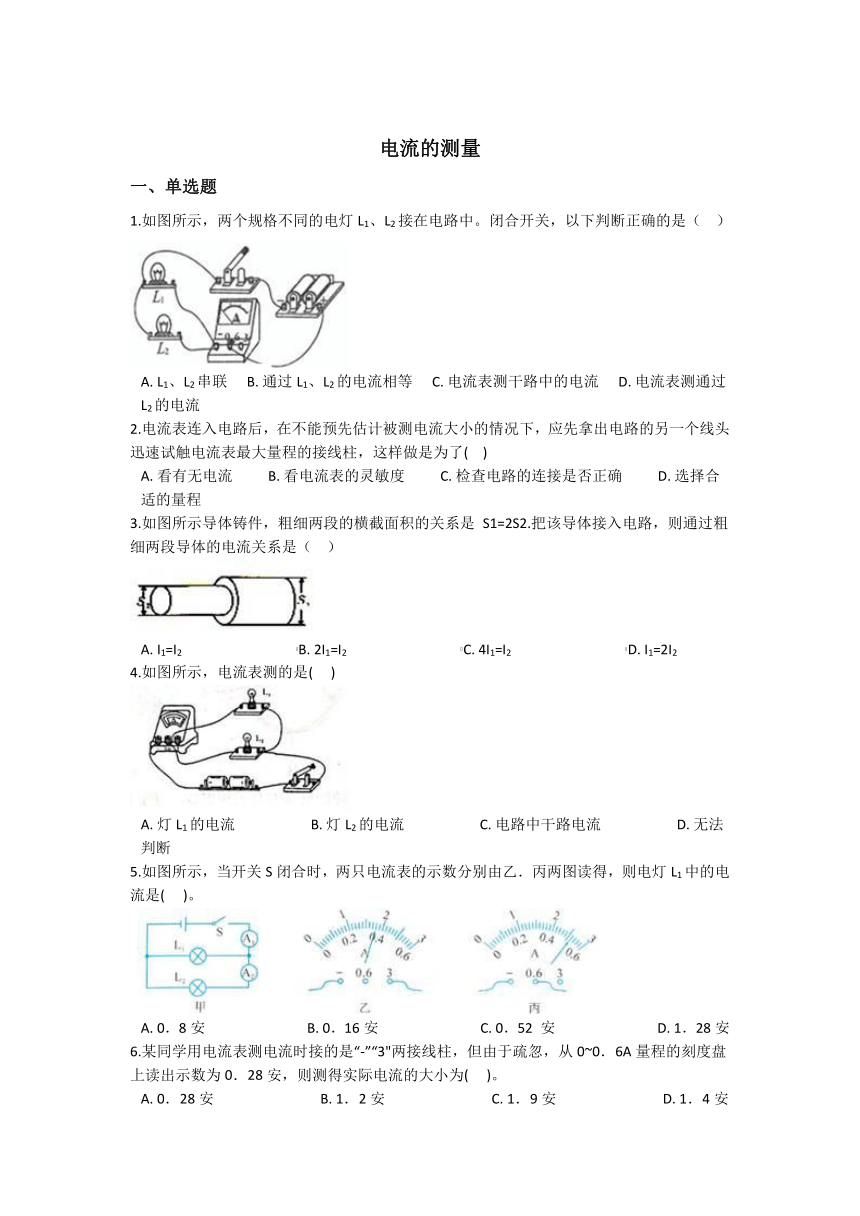

电流的测量
一、单选题
1.如图所示，两个规格不同的电灯L1、L2接在电路中。闭合开关，以下判断正确的是（ ）
A. L1、L2串联 B. 通过L1、L2的电流相等 C. 电流表测干路中的电流 D. 电流表测通过L2的电流
2.电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表最大量程的接线柱，这样做是为了( )
A. 看有无电流 B. 看电流表的灵敏度 C. 检查电路的连接是否正确 D. 选择合适的量程
3.如图所示导体铸件，粗细两段的横截面积的关系是 S1=2S2.把该导体接入电路，则通过粗细两段导体的电流关系是（ ）
A. I1=I2 B. 2I1=I2 C. 4I1=I2 D. I1=2I2
4.如图所示，电流表测的是( )
A. 灯L1的电流 B. 灯L2的电流 C. 电路中干路电流 D. 无法判断
5.如图所示，当开关S闭合时，两只电流表的示数分别由乙．丙两图读得，则电灯L1中的电流是( )。
A. 0．8安 B. 0．16安 C. 0．52 安 D. 1．28安
6.某同学用电流表测电流时接的是“-”“3"两接线柱，但由于疏忽，从0~0．6A量程的刻度盘上读出示数为0．28安，则测得实际电流的大小为( )。
A. 0．28安 B. 1．2安 C. 1．9安 D. 1．4安

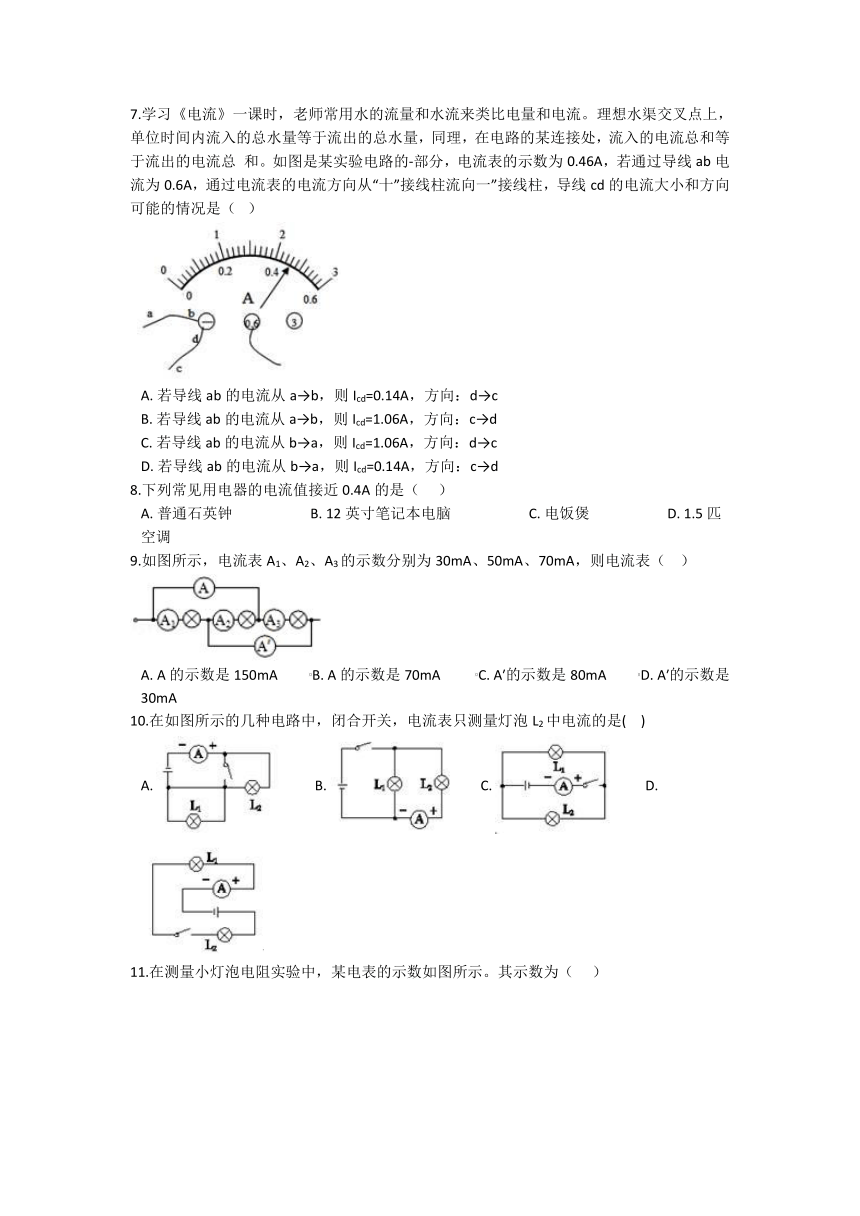

7.学习《电流》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总 和。如图是某实验电路的-部分，电流表的示数为0.46A，若通过导线ab电流为0.6A，通过电流表的电流方向从“十”接线柱流向一”接线柱，导线cd的电流大小和方向可能的情况是（ ）
A. 若导线ab的电流从a→b，则Icd=0.14A，方向：d→c
B. 若导线ab的电流从a→b，则Icd=1.06A，方向：c→d
C. 若导线ab的电流从b→a，则Icd=1.06A，方向：d→c
D. 若导线ab的电流从b→a，则Icd=0.14A，方向：c→d
8.下列常见用电器的电流值接近0.4A的是（ ）
A. 普通石英钟 B. 12英寸笔记本电脑 C. 电饭煲 D. 1.5匹空调
9.如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（ ）
A. A的示数是150mA B. A的示数是70mA C. A′的示数是80mA D. A′的示数是30mA
10.在如图所示的几种电路中，闭合开关，电流表只测量灯泡L2中电流的是( )
A. B. C. D.

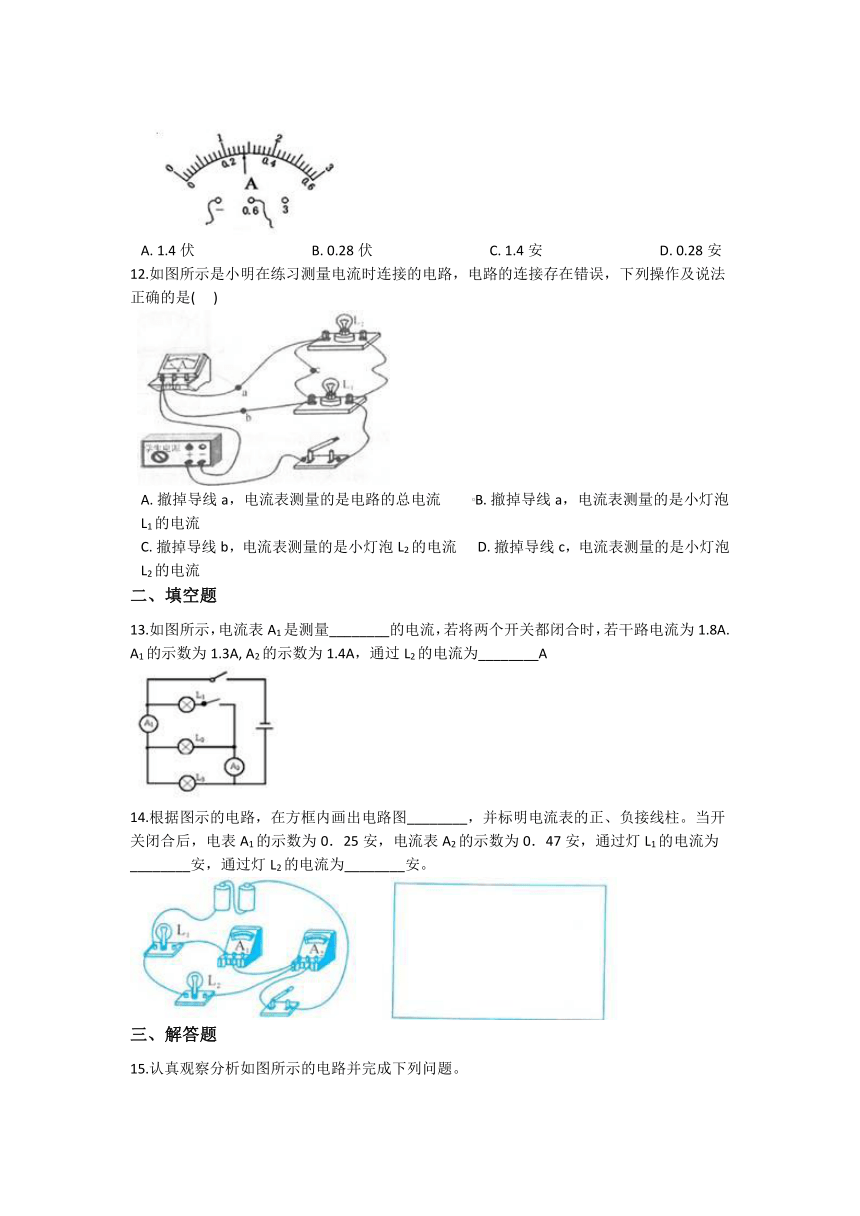

11.在测量小灯泡电阻实验中，某电表的示数如图所示。其示数为（ ）
A. 1.4伏 B. 0.28伏 C. 1.4安 D. 0.28安
12.如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是( )
A. 撤掉导线a，电流表测量的是电路的总电流 B. 撤掉导线a，电流表测量的是小灯泡L1的电流
C. 撤掉导线b，电流表测量的是小灯泡L2的电流 D. 撤掉导线c，电流表测量的是小灯泡L2的电流
二、填空题
13.如图所示，电流表A1是测量________的电流，若将两个开关都闭合时，若干路电流为1.8A. A1的示数为1.3A, A2的示数为1.4A，通过L2的电流为________A
14.根据图示的电路，在方框内画出电路图________，并标明电流表的正、负接线柱。当开关闭合后，电表A1的示数为0．25安，电流表A2的示数为0．47安，通过灯L1的电流为 ________安，通过灯L2的电流为________安。
三、解答题

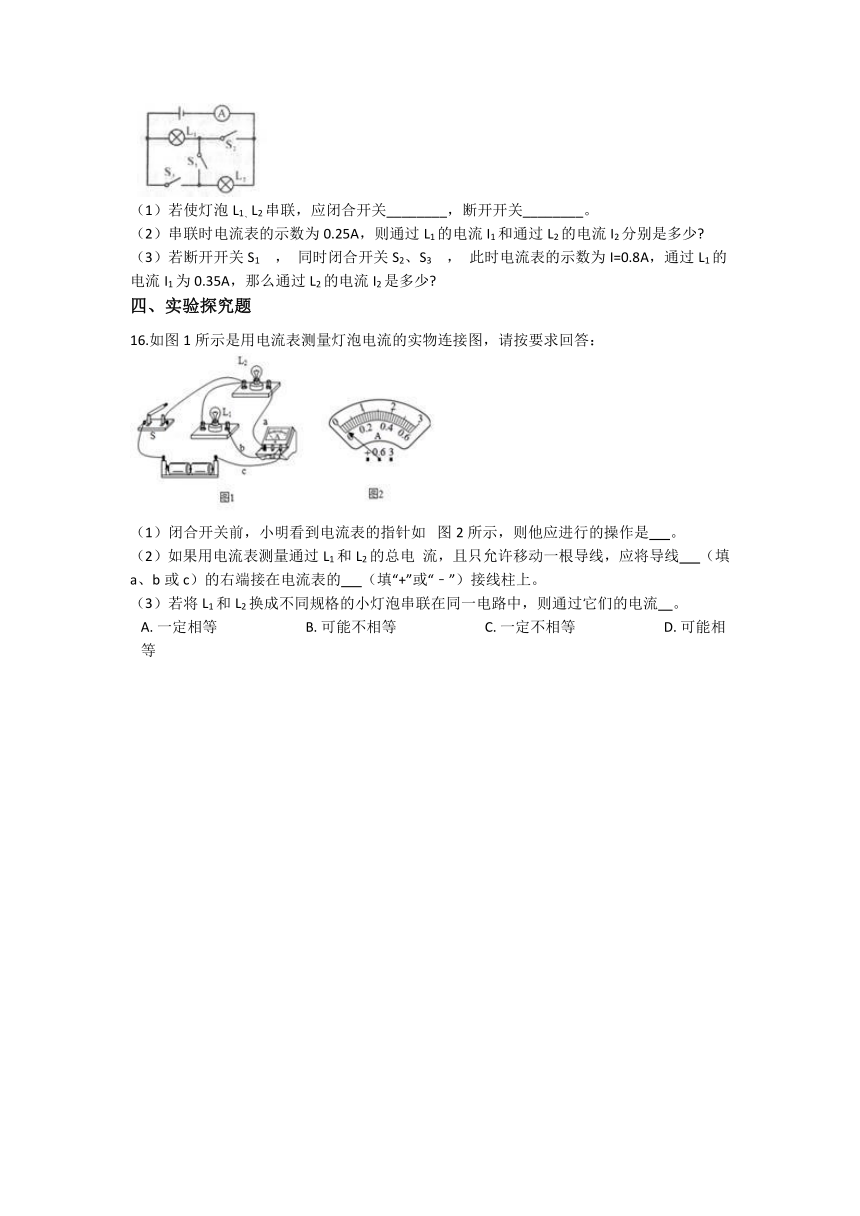

15.认真观察分析如图所示的电路并完成下列问题。
（1）若使灯泡L1、L2串联，应闭合开关________，断开开关________。
（2）串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2分别是多少
（3）若断开开关S1 ， 同时闭合开关S2、S3 ， 此时电流表的示数为I=0.8A，通过L1的电流I1为0.35A，那么通过L2的电流I2是多少
四、实验探究题
16.如图1所示是用电流表测量灯泡电流的实物连接图，请按要求回答：
（1）闭合开关前，小明看到电流表的指针如 图2所示，则他应进行的操作是 。
（2）如果用电流表测量通过L1和L2的总电 流，且只允许移动一根导线，应将导线 （填a、b或c）的右端接在电流表的 （填“+”或“﹣”）接线柱上。
（3）若将L1和L2换成不同规格的小灯泡串联在同一电路中，则通过它们的电流 。
A. 一定相等 B. 可能不相等 C. 一定不相等 D. 可能相等

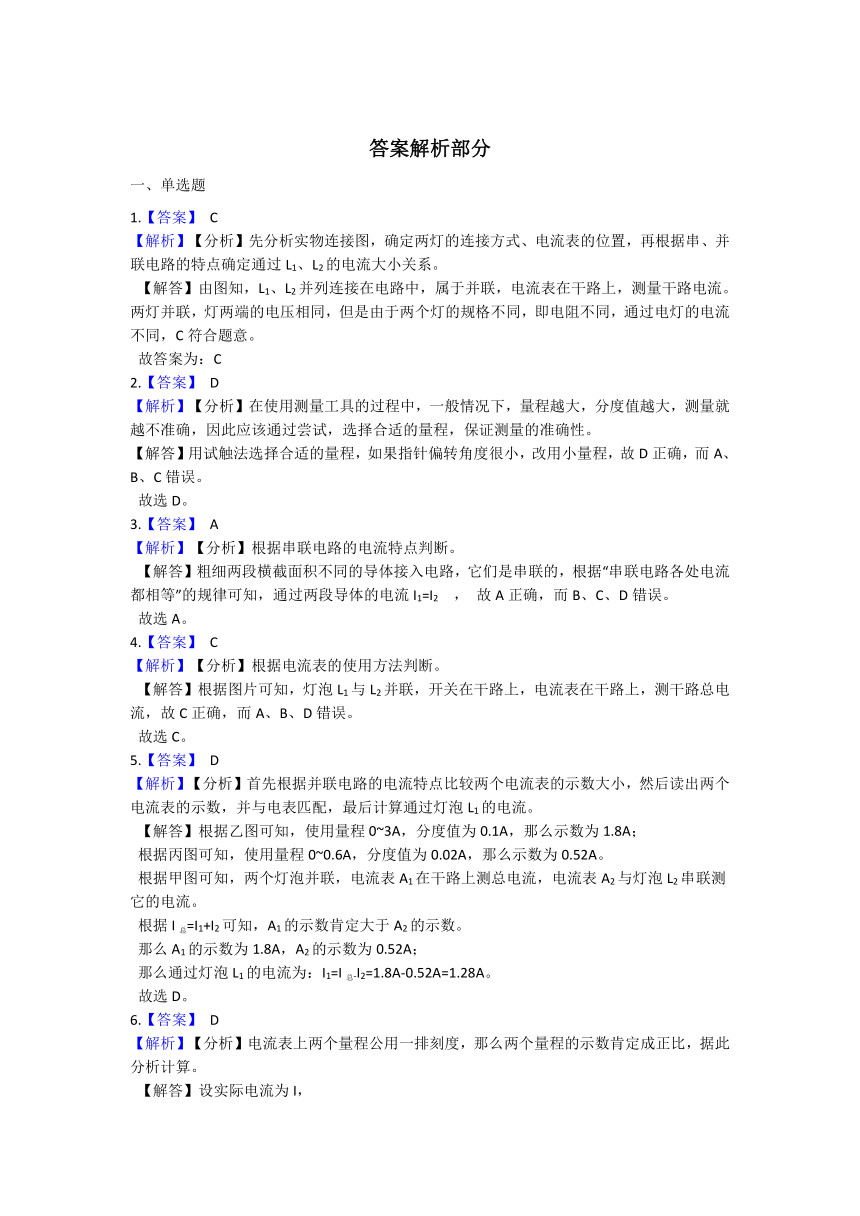

答案解析部分
一、单选题
1.【答案】 C
【解析】【分析】先分析实物连接图，确定两灯的连接方式、电流表的位置，再根据串、并联电路的特点确定通过L1、L2的电流大小关系。
【解答】由图知，L1、L2并列连接在电路中，属于并联，电流表在干路上，测量干路电流。两灯并联，灯两端的电压相同，但是由于两个灯的规格不同，即电阻不同，通过电灯的电流不同，C符合题意。
故答案为：C
2.【答案】 D
【解析】【分析】在使用测量工具的过程中，一般情况下，量程越大，分度值越大，测量就越不准确，因此应该通过尝试，选择合适的量程，保证测量的准确性。
【解答】用试触法选择合适的量程，如果指针偏转角度很小，改用小量程，故D正确，而A、B、C错误。
故选D。
3.【答案】 A
【解析】【分析】根据串联电路的电流特点判断。
【解答】粗细两段横截面积不同的导体接入电路，它们是串联的，根据“串联电路各处电流都相等”的规律可知，通过两段导体的电流I1=I2 ， 故A正确，而B、C、D错误。
故选A。
4.【答案】 C
【解析】【分析】根据电流表的使用方法判断。
【解答】根据图片可知，灯泡L1与L2并联，开关在干路上，电流表在干路上，测干路总电流，故C正确，而A、B、D错误。
故选C。
5.【答案】 D
【解析】【分析】首先根据并联电路的电流特点比较两个电流表的示数大小，然后读出两个电流表的示数，并与电表匹配，最后计算通过灯泡L1的电流。
【解答】根据乙图可知，使用量程0~3A，分度值为0.1A，那么示数为1.8A；
根据丙图可知，使用量程0~0.6A，分度值为0.02A，那么示数为0.52A。
根据甲图可知，两个灯泡并联，电流表A1在干路上测总电流，电流表A2与灯泡L2串联测它的电流。
根据I总=I1+I2可知，A1的示数肯定大于A2的示数。
那么A1的示数为1.8A，A2的示数为0.52A；
那么通过灯泡L1的电流为：I1=I总-I2=1.8A-0.52A=1.28A。
故选D。
6.【答案】 D
【解析】【分析】电流表上两个量程公用一排刻度，那么两个量程的示数肯定成正比，据此分析计算。
【解答】设实际电流为I，
；
解得：I=1.4A。
故选D。
7.【答案】 D
【解析】【分析】根据电流表的接线情况判断电流方向，根据并联电路I总=I1+I2的规律计算通过cd的电流。
【解答】电流从电流表的“+”接线柱流入，从“-”接线柱流出，因此从“-”接线柱流出电流的方向是向左的。因为0.6A>0.46A，所以导线ab的电流应该是电流表的电流与导线cd电流的和，即导线ab中电流方向为b→a，导线cd中电流方向为c→d。因为电流表的电流分为两支，所以通过cd的电流为：Icd=Iab-I=0.6A-0.46A=0.14A。
故D正确，而A、B、C错误。
故选D。
8.【答案】 B
【解析】【分析】根据对家用电器工作电流的认识分析。
【解答】A.普通石英钟的工作电流在0.35mA左右，故A不合题意；
B.12英寸笔记本电脑的工作电流在0.4A左右，故B符合题意；
C.电饭煲的工作电流大约在4A左右，故C不合题意；
D.1.5匹空调的工作电流大约在6A左右，故D不合题意。
故选B。
9.【答案】 C
【解析】【分析】首先判断两个电流表所测的哪两个灯泡的电流之和，然后根据I总=I1+I2计算即可。
【解答】假设电流从左端流入，那么电流方向如下图所示：
因此电流表A的示数应该是电流表A2和A3的示数之和，即：50mA+70mA=120mA；
电流表A'的示数是电流表A1和A2的示数之和，即：30mA+50mA=80mA。
故C正确，而A、B、D错误。
故选C。
10.【答案】 B
【解析】【分析】根据电流表的使用规范分析即可。
【解答】A.电流表在干路上，测两个灯泡的电流之和，故A错误；
B.电流表只与灯泡L2串联在同一支路上，因此只测L2的电流，故B正确；
C.电流表在干路上，测通过干路的电流，故C错误；
D.两个灯泡串联，电流表既测量通过灯泡L1的电流，还测量通过L2的电流，故D错误。
故选B。
11.【答案】 D
【解析】【分析】根据量程确定分度值，然后根据指针位置读数。
【解答】根据图片可知，电流表使用的量程是0~0.6A，分度值为0.02A，那么它的示数为：0.2A+0.02A×4=0.28A，故D正确，而A、B、C错误。
故选D。
12.【答案】 D
【解析】【分析】电流表与谁串联，它就测谁的电流。
【解答】如果撤掉导线a，如下图所示：
电流表的“+”接线柱没有接入电路，因此它不能工作，哪个用电器的电流都不能测量，故A、B错误；
撤掉导线b，如下图所示：
电流表在并联电路的干路上，测并联电路的总电流，故C错误；
撤掉导线c，如下图所示：
电流表与灯泡L2串联在同一支路上，因此测量灯泡L2的电流，故D正确。
故选D。
二、填空题
13.【答案】 L2、L3；0.9A
【解析】【分析】（1）电流表与哪个用电器串联，它就测哪个用电器的电流；
（2）根据两个电流表所测的电流，利用并联电路的电流规律列出方程计算即可。
【解答】（1）如下图所示，电流表A1在灯泡L2和L3构成的干路上，因此测量灯泡L2和L3的总电流。
（2）当两个开关都闭合时，三个灯泡并联，电流表A1测灯泡L2和L3的总电流，电流表A2测灯泡L2和L1的总电流。
根据并联电路干路电流等于支路电流之和的规律得到：
1.8A=I1+I2+I3 ①；
1.3A=I2+I3 ②；
1.4A=I1+I2 ③；
②+③-①得到：I2=0.9A。

14.【答案】 ；0.25；0.22
【解析】【分析】（1）根据实物图画出电路图，首先从正极到负极连接一条通路，然后确定分流点和汇流点的位置，最后再这两点之间补充剩余的元件符号即可；
（2）分析两个电流表所处的位置，判断它们测量的电流值，最后根据并联电路的电流规律计算即可。
【解答】根据实物图可知，灯泡L1与L2并联，电流表A2在干路上测总电流，A1与L1串联，测L1的电流。
（1）①电流从正极出发，依次经过开关、电流表A2、A1、灯泡L1 ， 然后回到电源的负极；
②分流点在电流表A1与A2之间，汇流点在灯泡L1与负极之间；
③从分流点开始，依次连接灯泡L2 ， 然后回到汇流点即可，如下图所示：
（2）根据电路图可知，通过灯泡L1的电流为0.25A，通过灯泡L2的电流为：I2=I总-I1=0.47A-0.25A=0.22A。

三、解答题
15.【答案】 （1）S1；S2、S3
（2）∵两盏灯泡串联,∴I1=I2=0.25A
（3）∴当闭合开关S2、S3,断开开关S1时,两盏灯是并联的,∴L2的电流:I2=I-I1=0.8A-0.35A=0.45A。
【解析】【分析】（1）当两个灯泡串联时，整个电路只能有一条通过它们两个的唯一通路。找到这条通路，上面的开关都闭合，通路外的开关都断开；
（2）根据串联电路的电流规律分析解答；
（3）根据并联电路的电流规律分析解答。
【解答】（1）如下图所示：
若使灯泡L1、L2串联，应闭合开关S1 ， 断开开关S2和S3。
（2）在串联电路中，各处电流都相等，
因此通过 L1的电流I1和通过L2的电流I2相等，
即 I1=I2=0.25A ；
（3） 若断开开关S1， 同时闭合开关S2、S3， 两个灯泡并联，电流表测干路电流，
根据并联电路的电流规律可知，通过灯泡L2的电流I2=I-I1=0.8A-0.35A=0.45A。
四、实验探究题
16.【答案】 （1）指针调零
（2）b；-
（3）A
【解析】【分析】（1）根据电流表的使用规范解答；
（2）电流表要测量哪个用电器的电流，它就要与哪个用电器串联，根据图1分析导线的修改方法。
（3）根据串联电路的电流特点判断。
【解答】（1）根据图2可知，此时电流表的指针没有归零，则实验前它应该进行操作：指针调零。
（2）根据图1可知，灯泡L1、L2串联，开关在干路上控制两个灯泡，电流表与灯泡L2串联，测L2的电流。如果用电流表测量总电流，那么它必须改接在干路上。根据图1可知，应该将导线b的右端接在电流表的“-”接线柱上即可。
（3）若将L1和L2换成不同规格的小灯泡串联在同一电路中，根据“串联电路各处电流都相等”的特点可知，通过它们的电流一定相等，故选A。
(
