4.5电压的测量 同步练习（含解析）

电压的测量
一、单选题

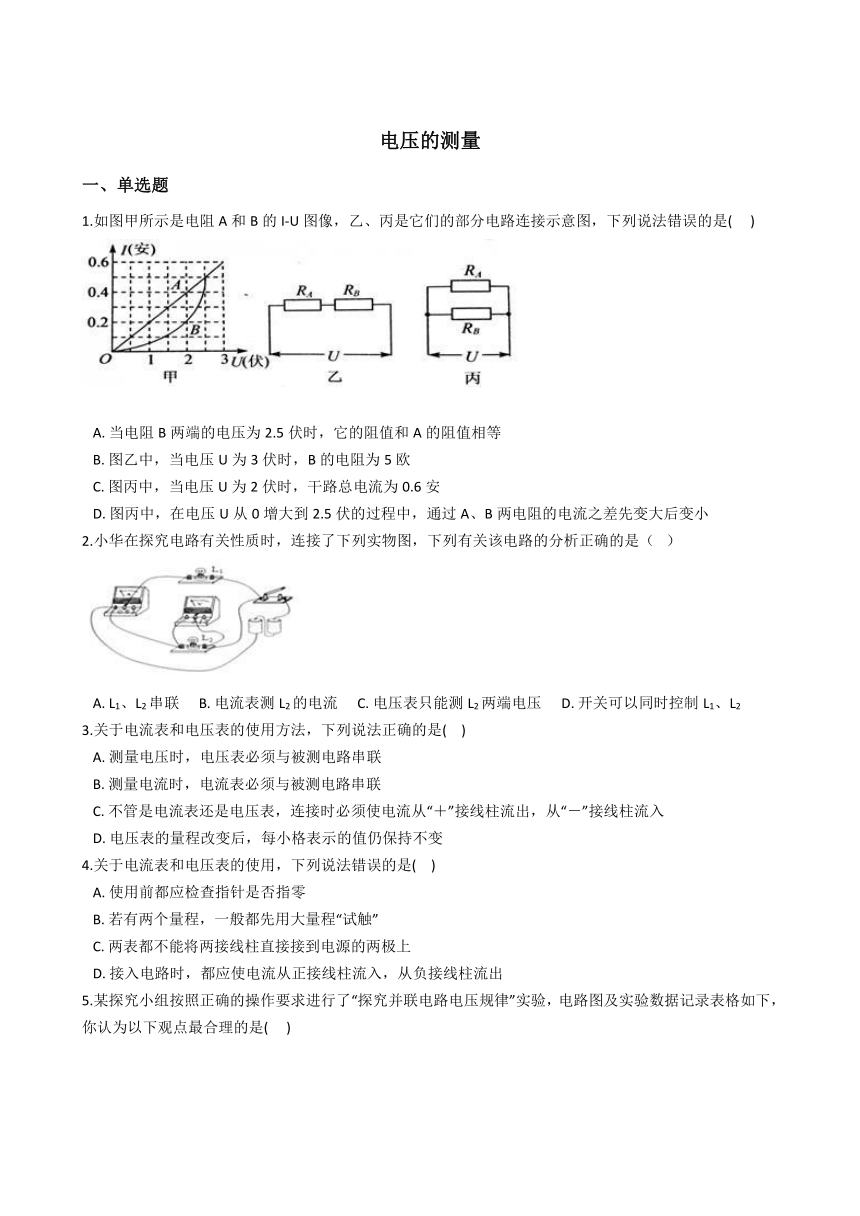

1.如图甲所示是电阻A和B的I-U图像，乙、丙是它们的部分电路连接示意图，下列说法错误的是( )

A. 当电阻B两端的电压为2.5伏时，它的阻值和A的阻值相等
B. 图乙中，当电压U为3伏时，B的电阻为5欧
C. 图丙中，当电压U为2伏时，干路总电流为0.6安
D. 图丙中，在电压U从0增大到2.5伏的过程中，通过A、B两电阻的电流之差先变大后变小
2.小华在探究电路有关性质时，连接了下列实物图，下列有关该电路的分析正确的是（ ）
A. L1、L2串联 B. 电流表测L2的电流 C. 电压表只能测L2两端电压 D. 开关可以同时控制L1、L2
3.关于电流表和电压表的使用方法，下列说法正确的是( )
A. 测量电压时，电压表必须与被测电路串联
B. 测量电流时，电流表必须与被测电路串联
C. 不管是电流表还是电压表，连接时必须使电流从“＋”接线柱流出，从“－”接线柱流入
D. 电压表的量程改变后，每小格表示的值仍保持不变
4.关于电流表和电压表的使用，下列说法错误的是( )
A. 使用前都应检查指针是否指零
B. 若有两个量程，一般都先用大量程“试触”
C. 两表都不能将两接线柱直接接到电源的两极上
D. 接入电路时，都应使电流从正接线柱流入，从负接线柱流出

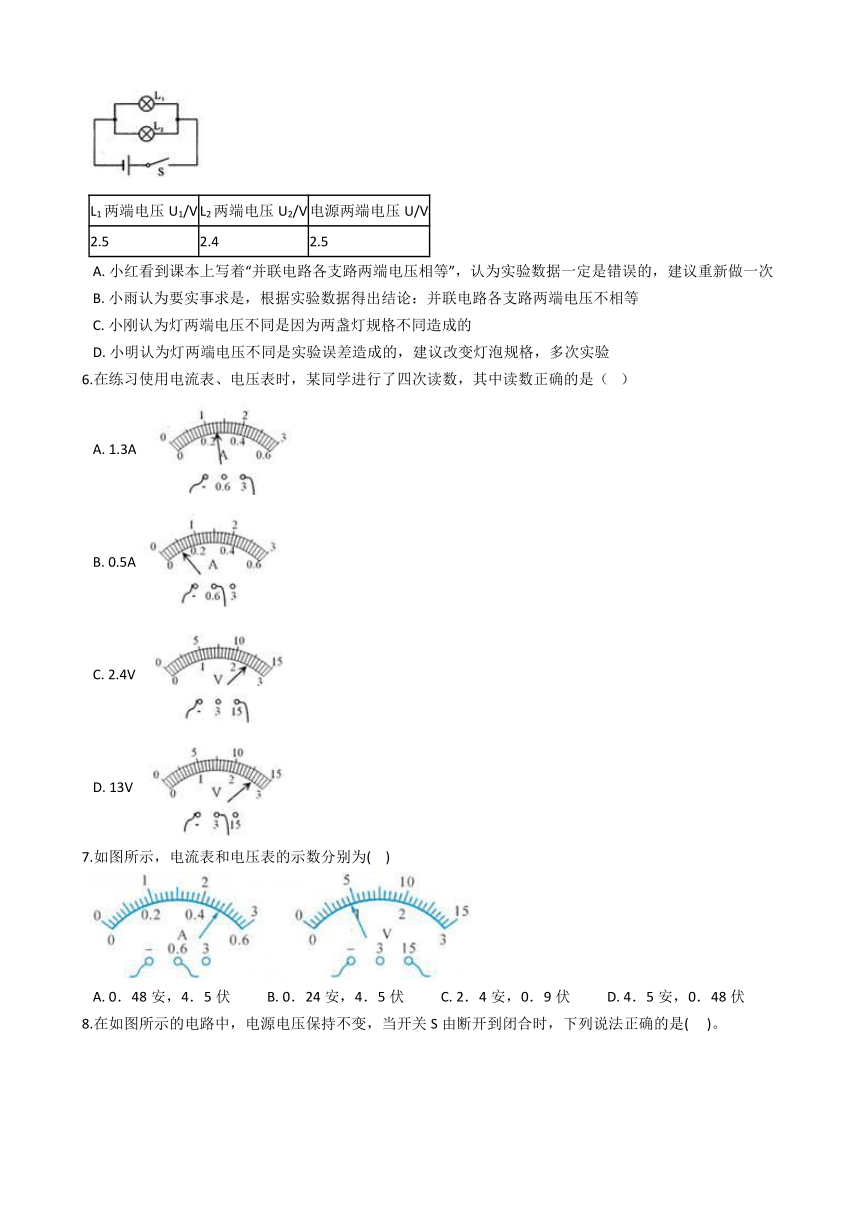

5.某探究小组按照正确的操作要求进行了“探究并联电路电压规律”实验，电路图及实验数据记录表格如下，你认为以下观点最合理的是( )
L1两端电压U1/V L2两端电压U2/V 电源两端电压U/V
2.5 2.4 2.5
A. 小红看到课本上写着“并联电路各支路两端电压相等”，认为实验数据一定是错误的，建议重新做一次
B. 小雨认为要实事求是，根据实验数据得出结论：并联电路各支路两端电压不相等
C. 小刚认为灯两端电压不同是因为两盏灯规格不同造成的
D. 小明认为灯两端电压不同是实验误差造成的，建议改变灯泡规格，多次实验
6.在练习使用电流表、电压表时，某同学进行了四次读数，其中读数正确的是（ ）
A. 1.3A
B. 0.5A
C. 2.4V
D. 13V
7.如图所示，电流表和电压表的示数分别为( )
A. 0．48安，4．5伏 B. 0．24安，4．5伏 C. 2．4安，0．9伏 D. 4．5安，0．48伏
8.在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法正确的是( )。
A. 电流表的示数减小，电压表的示数不变
B. 电流表的示数增大，电压表的示数增大
C. 电流表的示数减小，电压表的示数减小
D. 电流表的示数不变，电压表的示数不变

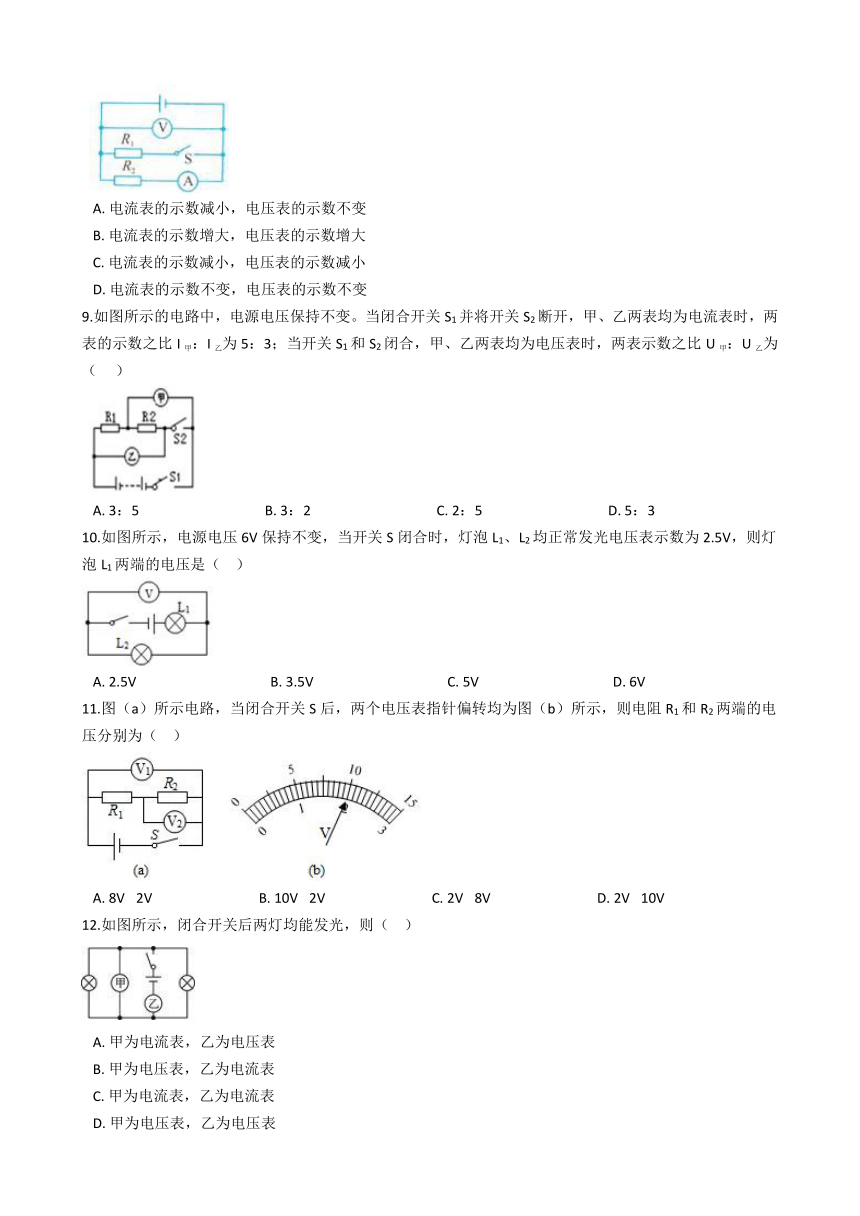

9.如图所示的电路中，电源电压保持不变。当闭合开关S1并将开关S2断开，甲、乙两表均为电流表时，两表的示数之比I甲：I乙为5：3；当开关S1和S2闭合，甲、乙两表均为电压表时，两表示数之比U甲：U乙为（ ）
A. 3：5 B. 3：2 C. 2：5 D. 5：3
10.如图所示，电源电压6V保持不变，当开关S闭合时，灯泡L1、L2均正常发光电压表示数为2.5V，则灯泡L1两端的电压是（ ）
A. 2.5V B. 3.5V C. 5V D. 6V
11.图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A. 8V 2V B. 10V 2V C. 2V 8V D. 2V 10V
12.如图所示，闭合开关后两灯均能发光，则（ ）
A. 甲为电流表，乙为电压表
B. 甲为电压表，乙为电流表
C. 甲为电流表，乙为电流表
D. 甲为电压表，乙为电压表
二、填空题
13.如图是电阻A、B的I－U图像。由图可知：将电阻A、B串联后接入电路，当通过A的电流为0.3 A时，A和B两端的总电压是________V，将电阻A、B并联后接入某电路，当通过B的电流为0.2 A时，A两端的电压是________V。
14.定值电阻R1＝10 Ω，R2＝20 Ω，接入如图所示电路中，闭合开关S，则通过R1、R2的电流之比I1∶I2＝________；R1、R2两端的电压之比U1∶U2＝________。
三、解答题
15.在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求开关S闭合后，电流方向如图所示，电压表测小灯泡电压。
四、实验探究题

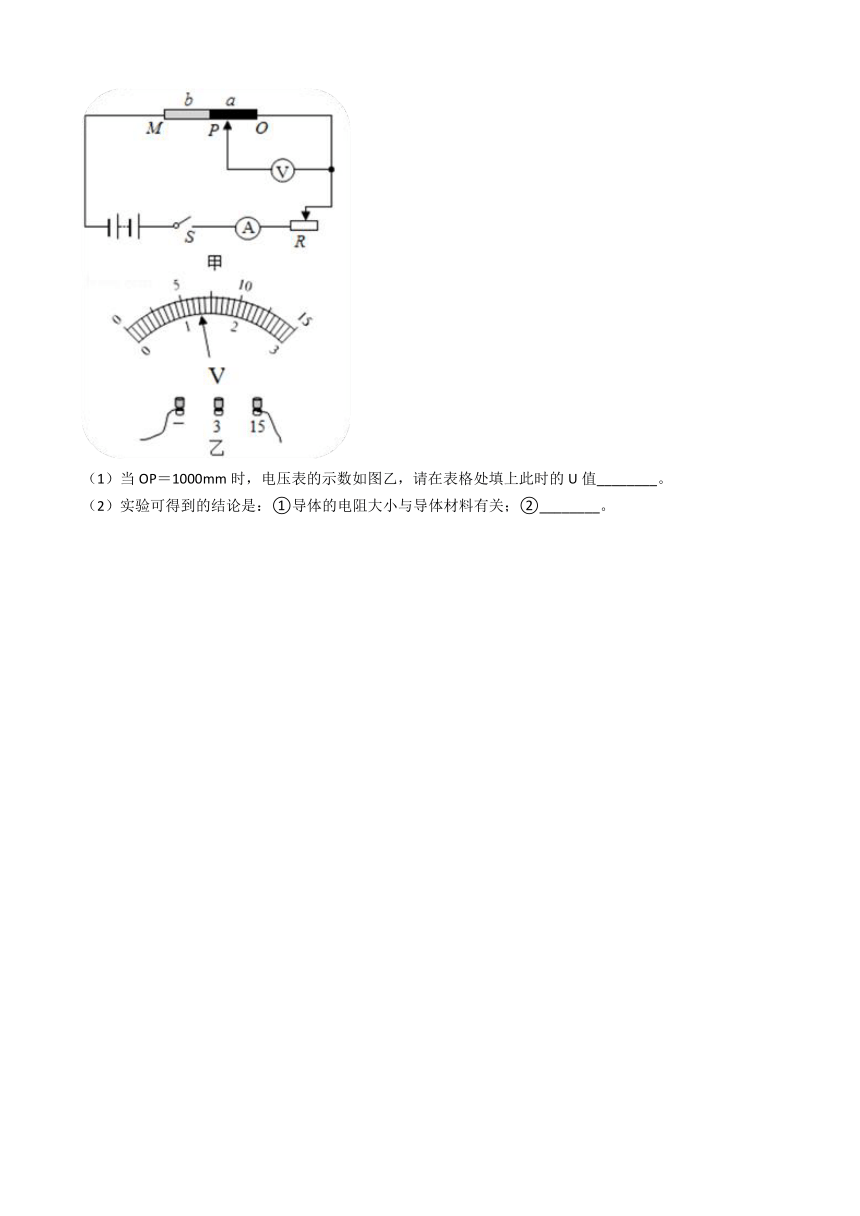

16.在“探究影响导体电阻大小因素”的实验中，取两根材料不同、横截面积相同的金属丝a、b，连接成如图甲的实验电路，O、M分别是金属丝a、b的端点，P是金属丝上可移动的接触点。在实验过程中，电流表示数始终为I＝1.25A．电压表示数U随OP间距离x的变化如表：
x/mm 600 700 800 900 1000 1200 1400 1600 1800 2000
U/A 4.50 5.00 5.50 6.00 6.75 7.00 7.25 7.50 7.75
（1）当OP＝1000mm时，电压表的示数如图乙，请在表格处填上此时的U值________。
（2）实验可得到的结论是：①导体的电阻大小与导体材料有关；②________。
答案解析部分
一、单选题
1.【答案】 B
【解析】【分析】（1）根据图甲确定电压和电流，根据公式比较二者电阻大小；
（2）根据乙图可知，两个电阻串联，根据U总=UA+UB从图甲中找到对应的电流和电压，然后计算B的电阻；
（3）图丙中，两个电阻并联，根据图甲确定通过它们的电流，然后根据I总=IA+IB计算出干路电流；
（4）根据图甲确定通过二者电流之差的大小变化。
【解答】A.根据甲图可知，当A和B的电压都为2.5V时，通过二者的电流都是0.5A，根据可知，它们的阻值相等，故A正确不合题意；
B.根据乙图可知，两个电阻串联，那么它们的电压之和等于3V。根据甲图可知，当电流为0.2A时，A的电压为1V，B的电压为2V，二者电压之和恰好等于3V。那么此时B的电阻为： ， 故B错误符合题意；
C.图丙中，两个电阻并联，当电压都为2V时，根据甲图可知，通过A的电流为0.4A，通过B的电流为0.2A，则干路电流为：I总=IA+IB=0.4A+0.2A=0.6A，故C正确不合题意；
D.根据甲图可知，当电压从0增大到2.5V的过程中，通过A和B的电流之差先变大后变小，故D正确不合题意。
故选B。
2.【答案】 D
【解析】【分析】（1）如果用电器首尾相连，则为串联；如果用电器并联连接在两点之间，则为并联；
（2）电流表与谁串联，它就测谁的电流；
（3）电压表与谁并联，它就测谁的电压；
（4）在并联电路中，干路开关控制所有用电器；支路开关只能控制它所在支路上的用电器。
【解答】A.如下图所示，两个灯泡并联连接在A、B两点之间，为并联，故A错误；
B.电流表与L1串联，则L1的电流，故B错误；
C.电压表虽然与L2并联，但是由于并联，所以它测L2、L1和总电压，故C错误；
D.开关在干路上，同时控制L1和L2 ， 故D正确。
故选D。
3.【答案】 B
【解析】【分析】根据电流表和电压表的使用规范分析判断。
【解答】A.测量电压时，电压表必须与被测电路并联，故A错误；
B.测量电流时，电流表必须与被测电路串联，故B正确；
C.不管是电流表还是电压表，连接时必须使电流从“＋”接线柱流入，从“－”接线柱流出，故C错误；
D.电压表的量程改变后，每小格表示的值也会发生改变，故D错误。
故选B。
4.【答案】 C
【解析】【分析】根据电压表和电流表的使用规范分析判断。
【解答】A.使用前都应检查指针是否指零，故A正确不合题意；
B.若有两个量程，一般都先用大量程“试触”，故B正确不合题意；
C.电压表可以将两接线柱直接接到电源的两极上，故C错误符合题意；
D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出，故D正确不合题意。
故选C。
5.【答案】 D
【解析】【分析】所有的测量都会存在误差，通常采用多次测量获取多组数据的方法，寻找实验内在的规律和联系，从而排除其它因素会实验数据的影响，据此分析判断。
【解答】小明只进行了一组实验，可以换用不同规格的灯泡多做几次实验，这样就可以排除测量误差对实验结论的影响，从而找到正确的内在联系，故D正确，而A、B、C错误。
故选D。
6.【答案】 A
【解析】【分析】根据图片确定电表的量程和分度值，然后根据指针的位置读熟。
【解答】A.电流表的量程为0~3A，分度值为0.1A，那么读数为1.3A，故A正确；
B.电流表的量程为0~0.6A，分度值为0.02A，那么读数为0.1A，故B错误；
C.电压表的量程为0~15V，分度值为0.5V，那么读数为12V，故C错误；
D.电压表的量程为0~3V，分度值为0.1V，那么读数为2.6V，故D错误。
故选A。
7.【答案】 A
【解析】【分析】根据图片确定电表的量程和分度值，然后根据指针的位置读出示数。
【解答】根据左图可知，电流表选择量程0~0.6A，分度值为0.02A，那么示数为：0.4A+0.02A×4=0.48A；
根据右图可知，电压表选择量程0~15V，分度值为0.5V，那么示数为：5V-0.5V=4.5V。
故选A。
8.【答案】 D
【解析】【分析】首先根据开关的闭合或断开分析串并联关系，然后确定电表所测的物理量，最后根据欧姆定律结合串并联电路的电压、电流和电阻规律分析判断即可。
【解答】根据电路图可知，当开关S断开时，只有电阻R2工作，此时电流表测通过R2的电流，电压表测电源电压；
当开关S闭合后，电阻R1与R2并联，电流表仍然只测通过R2的电流，因此电流表的示数保持不变。此时电压表仍然测电源电压，因此电压表的示数保持不变。
故D正确，而A、B、C错误。
故选D。

9.【答案】 C
【解析】【分析】在并联电路中，电流与电阻成正比；在串联电路中，电压与电阻成正比，据此计算即可。
【解答】当闭合开关S1并将开关S2断开时，两个电阻并联，电流表甲测总电流，乙测通过R2的电流。
根据I总=I1+I2得到：I甲：I乙=（I1+I2）：I2=5：3；
解得：I1：I2=2：3；
根据并联电路的电流规律得到：；
当开关S1和S2闭合时，电压表甲测R2的电压，乙测总电压，
根据串联电路的电压规律得到：；
根据U总=U1+U2得到：U甲：U乙=U2：（U1+U2）=2：5.
故选C。
10.【答案】 B
【解析】【分析】根据串联电路的电压特点计算即可。
【解答】根据电路图可知，灯泡L1和L2串联，电压表V2测L2的电压。
那么灯泡L1的电压为：U1=U总-U2=6V-2.5V=3.5V。
故选B。
11.【答案】 A
【解析】【分析】首先根据串联电路的电压特点确定两个电压表的示数大小，然后再根据b图确定两个电压表的示数，最后根据U总=U1+U2计算两个电阻的电压即可。
【解答】根据a图可知，两个电阻串联，电压表V1测总电压，V2测R2的电压。
根据串联电路的电压规律可知，V1>V2；
根据b图可知，当量程为0~3V时，分度值为0.1V，那么V2的示数为2V；
当量程为0~15V时，分度值为0.5V，那么V1的示数为10V；
那么R2两端的电压为2V，
而R1两端的电压为：U1=U总-U2=10V-2V=8V。
故选A。
12.【答案】 B
【解析】【分析】根据电压表和电流表的串并联关系分析即可。
【解答】根据电路图可知，甲与左边的灯泡并联，那么甲为电压表；乙在干路上，与两个并联后的灯泡串联，因此它是电流表。
故B正确，而A、C、D错误。
故选B。
二、填空题
13.【答案】 4.5；2.0
【解析】【分析】（1）从图像中找到电流为0.3A时两个电阻两端的电压，然后根据串联电路U总=UA+UB计算出它们两端的总电压；
（2）并联电路，各支路两端电压相等。首先从图像中找到电流为0.2A时B电阻两端的电压，再根据UA=UB计算出A的电压即可。
【解答】（1）根据图像可知，当电流为0.3A时，A两端的电压为1.5V，B两端的电压为3V，
那么它们两端的总电压为：U总=UA+UB=1.5V+3V=4.5V。
（2）根据图像可知，当通过B的电流为0.2A时，B两端的电压为2V；
那么A两端的电压UA=UB=2V。
14.【答案】 1∶1；1∶2
【解析】【分析】根据串联电路中的电流特点计算电流之比，根据公式U=IR计算它们对应的电压之比。
【解答】根据图片可知，两个电阻串联。
在串联电路中，各处电流都相等，因此通过两个电阻的电流之比为：1：1；
根据U=IR可知，两个电阻的电压之比为：U1：U2=（I1R1）：（I2R2）=R1：R2=10Ω：20Ω=1：2。
三、解答题
15.【答案】 解：如图所示：
【解析】【分析】电压表必须与用电器并联，电流表必须与用电器串联，将三种装置分别放在相应位置，然后进行判断即可。
【解答】（1）因为电压表测灯泡电压，所以中间和右边的位置可能就是电压表的位置。那么左边就是电源的位置；根据电流方向可知，上面为负极，下面为正极；
（2）如果最右边为电压表，中间为电流表，那么电流表会将灯泡短路，灯泡不发光，因此中间为电压表，最右边为电流表。如下图所示：
四、实验探究题
16.【答案】 （1）6.50
（2）导体电阻大小与导体长度有关
(
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
) (
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
) (
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
)
【解析】【分析】（1）根据图片乙确定电压表的量程和分度值，然后根据指针的位置读数；
（2）根据表格中前5列数据分析电阻大小的影响因素。
【解答】（1）根据图乙可知，电压表的量程为0~15V，分度值为0.5V，那么电压表的示数为6.50V；
（2）根据表格中前5列数据可知，当导体的材料相同时，导体的长度越大，电阻越大，那么得到结论：导体电阻的大小与长度有关。
