第十五章 第4节 电流的测量2021-2022学年人教版物理九年级（含答案）

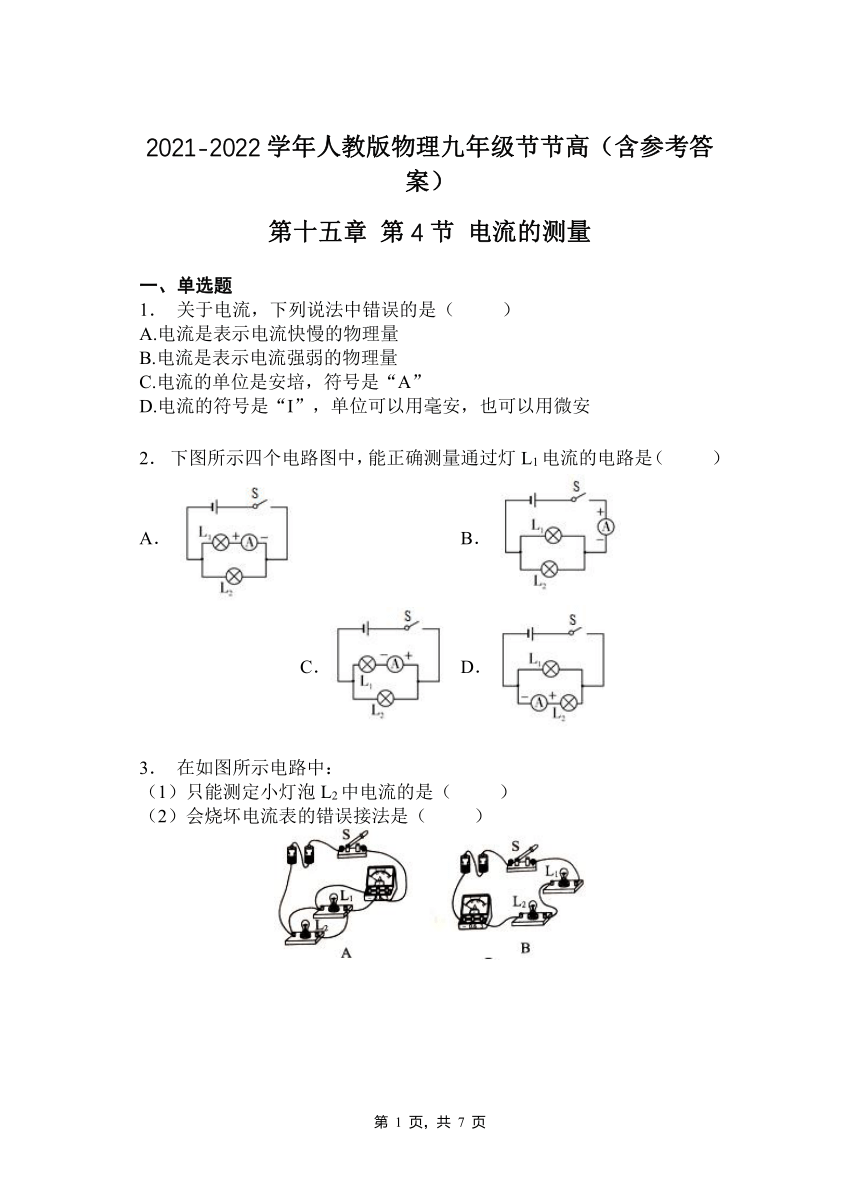

2021-2022学年人教版物理九年级节节高（含参考答案）
第十五章 第4节 电流的测量
一、单选题
1． 关于电流，下列说法中错误的是（ ）
A.电流是表示电流快慢的物理量
B.电流是表示电流强弱的物理量
C.电流的单位是安培，符号是“A”
D.电流的符号是“I”，单位可以用毫安，也可以用微安
2． 下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）
A． B． C． D．
3． 在如图所示电路中：
（1）只能测定小灯泡L2中电流的是（ ）
（2）会烧坏电流表的错误接法是（ ）

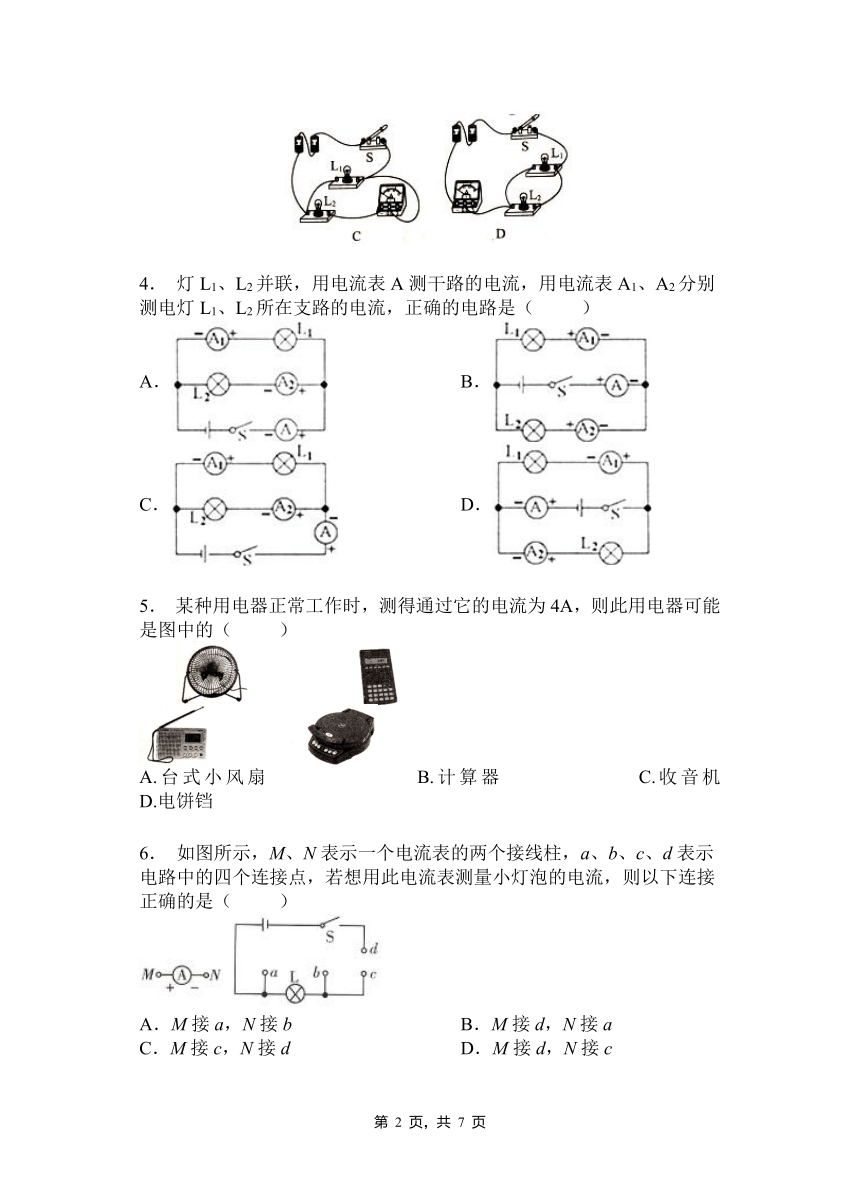

4． 灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是（ ）
A． B．
C． D．
5． 某种用电器正常工作时，测得通过它的电流为4A，则此用电器可能是图中的（ ）
A.台式小风扇 B.计算器 C.收音机 D.电饼铛
6． 如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（ ）
A．M接a，N接b B．M接d，N接a
C．M接c，N接d D．M接d，N接c

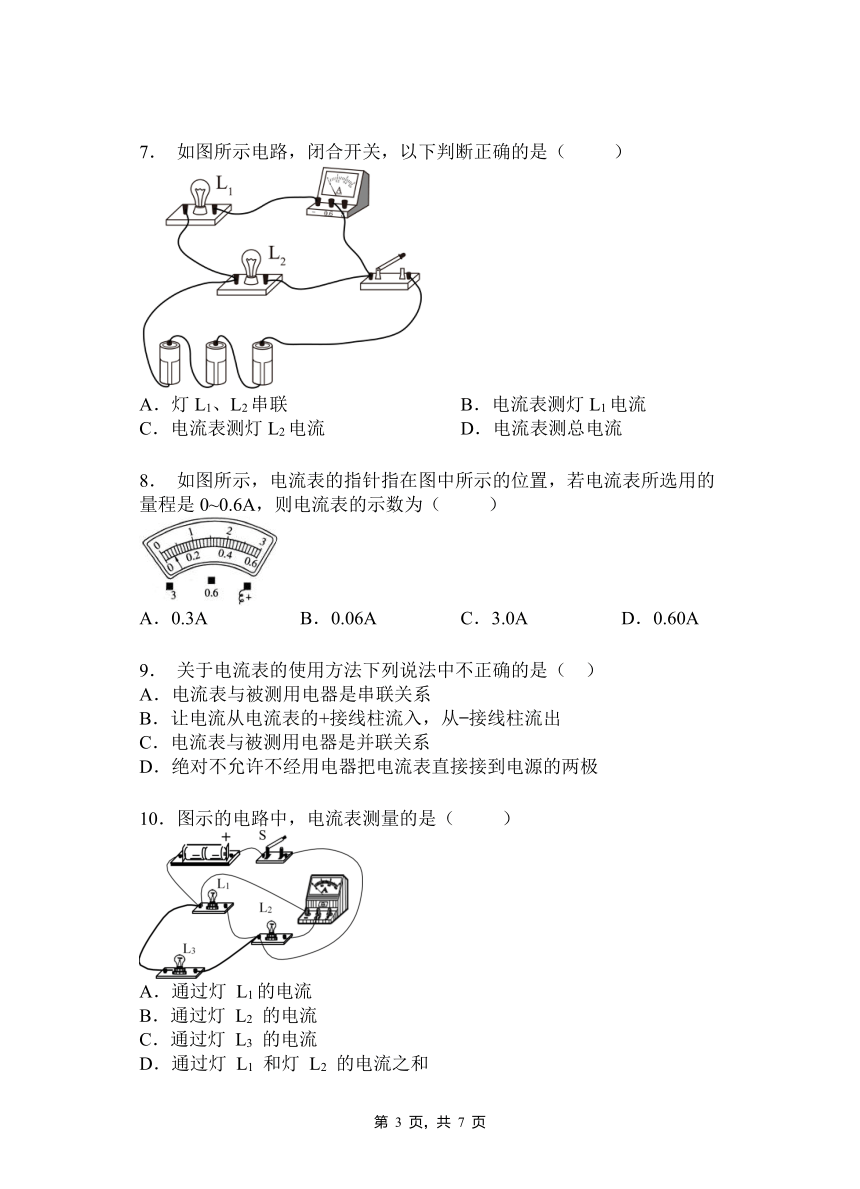

7． 如图所示电路，闭合开关，以下判断正确的是（ ）
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流
8． 如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A．0.3A B．0.06A C．3.0A D．0.60A
9． 关于电流表的使用方法下列说法中不正确的是（ ）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
10．图示的电路中，电流表测量的是（ ）
A．通过灯 L1的电流
B．通过灯 L2 的电流
C．通过灯 L3 的电流
D．通过灯 L1 和灯 L2 的电流之和
二、填空题
11．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
12．测量电流大小的仪表叫________，它的元件符号是________，电流表有两个量程，分别是________安和________安，测量普通白炽灯的电流用________的量程比较合适，这时它的分度值为________安．
13．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
14．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
15．如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
16．使用电流表测电流之前应注意两个事项：①检查指针是否指在________；②明确它的________和________．
17．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
18．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
19．单位及换算：2μA=______A，0.5A=______mA。
20．用电流表测电流时，某同学接入电路的是0～0.6 A的量程，却在0～3 A的量程中读成2.4 A，则实际测得的电流应是 A.
21．用电流表测电流时，电流表要和被测用电器 联；如图甲所示的电路，当开关S闭合后，电流表测量的是通过
(选填“干路”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的分度值是 ，示数是 。
22．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
23．电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．
24．下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。则台灯应该是电器 ，计算器应该是电器 。100 μA= mA，120mA= A。
电器1 电器2 电器3 手机充电器
100μA 0.2A 3A 120 mA
25．通过彩色电视机的电流约为200 mA＝ A，通过液晶显示电子计算器的电流约为130 μA＝ A.
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C （1）C；（2）A C D C B B C B
二、填空题
11．电流强弱I安培A
12．电流表； 0～0.6；0～3；0～0.6A；0.02A
13．串联电流表量程选择太小电流表的正负接线柱接反
14．偏大
15．0A-3A2.40A-0.6A0.52
16．零刻线量程分度值
17．电流 500 0.5×106
18．a 0.32A
19．2×10-6A 0.5×103
20．0.48
21．串 L2 0.02 0.28
22．是一个电流表 电流表选择的量程是0～3A 电流表的示数为1.5A
23．电路电流 量程 串联 正 负
24．2 1 0.1 0.12
25．0.2 1.3×10－4
