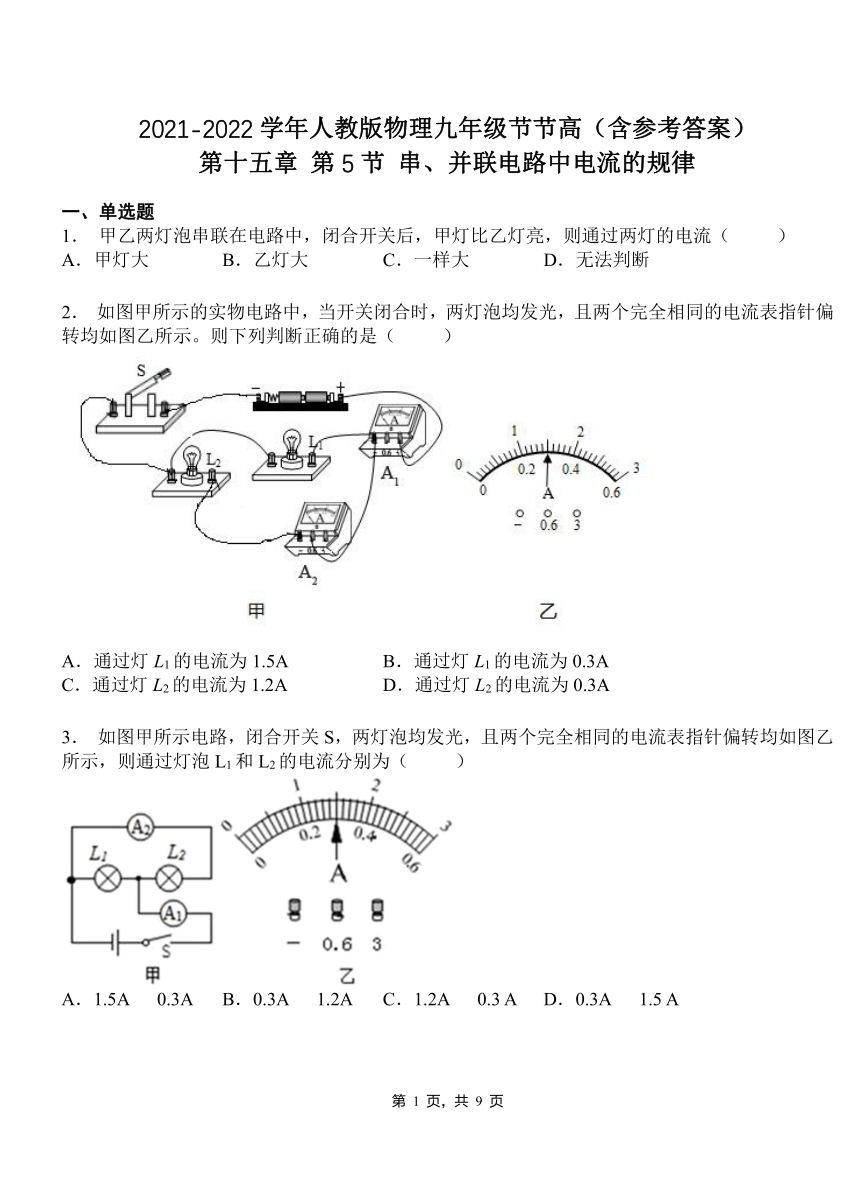

2021-2022学年人教版物理九年级节节高(含参考答案)
第十五章 第5节 串、并联电路中电流的规律
一、单选题
1. 甲乙两灯泡串联在电路中,闭合开关后,甲灯比乙灯亮,则通过两灯的电流( )
A.甲灯大 B.乙灯大 C.一样大 D.无法判断
2. 如图甲所示的实物电路中,当开关闭合时,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是( )
A.通过灯L1的电流为1.5A B.通过灯L1的电流为0.3A
C.通过灯L2的电流为1.2A D.通过灯L2的电流为0.3A
3. 如图甲所示电路,闭合开关S,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡L1和L2的电流分别为( )
A.1.5A 0.3A B.0.3A 1.2A C.1.2A 0.3 A D.0.3A 1.5 A

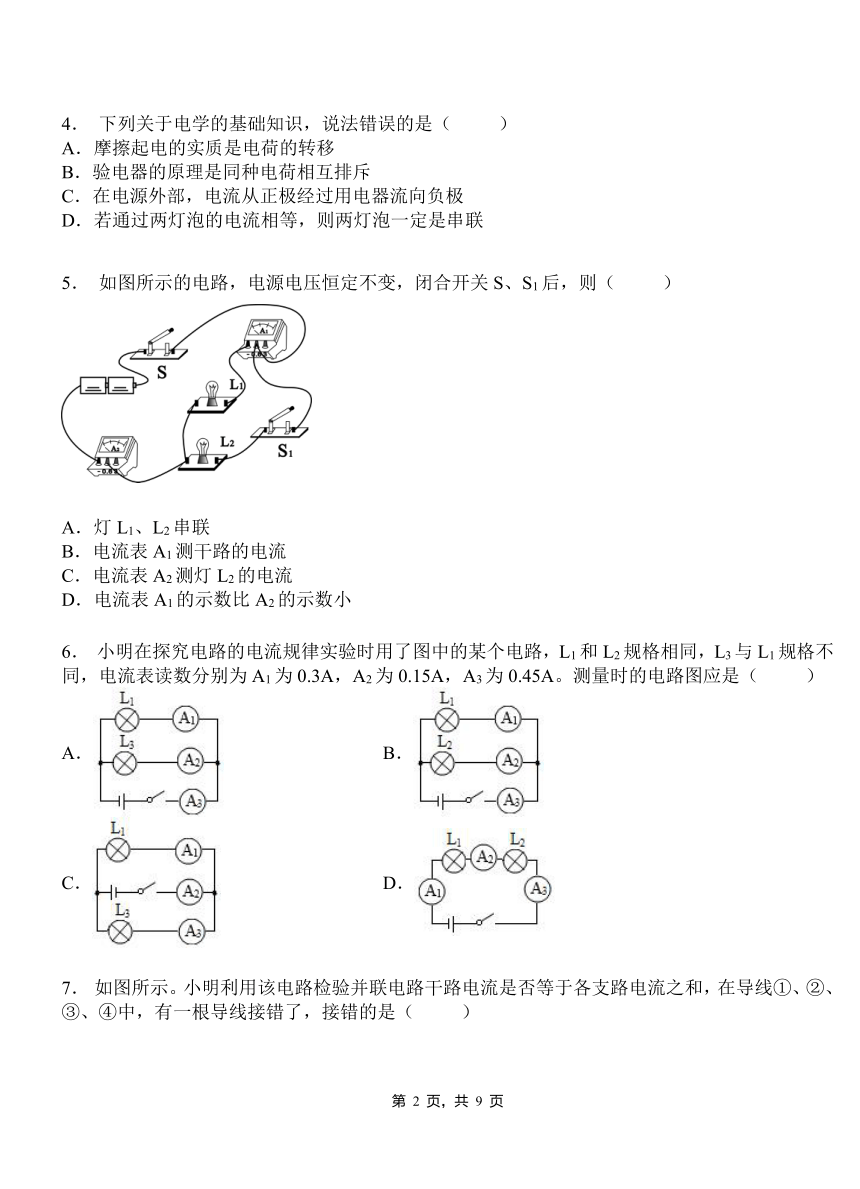

4. 下列关于电学的基础知识,说法错误的是( )
A.摩擦起电的实质是电荷的转移
B.验电器的原理是同种电荷相互排斥
C.在电源外部,电流从正极经过用电器流向负极
D.若通过两灯泡的电流相等,则两灯泡一定是串联
5. 如图所示的电路,电源电压恒定不变,闭合开关S、S1后,则( )
A.灯L1、L2串联
B.电流表A1测干路的电流
C.电流表A2测灯L2的电流
D.电流表A1的示数比A2的示数小
6. 小明在探究电路的电流规律实验时用了图中的某个电路,L1和L2规格相同,L3与L1规格不同,电流表读数分别为A1为0.3A,A2为0.15A,A3为0.45A。测量时的电路图应是( )
A. B.
C. D.

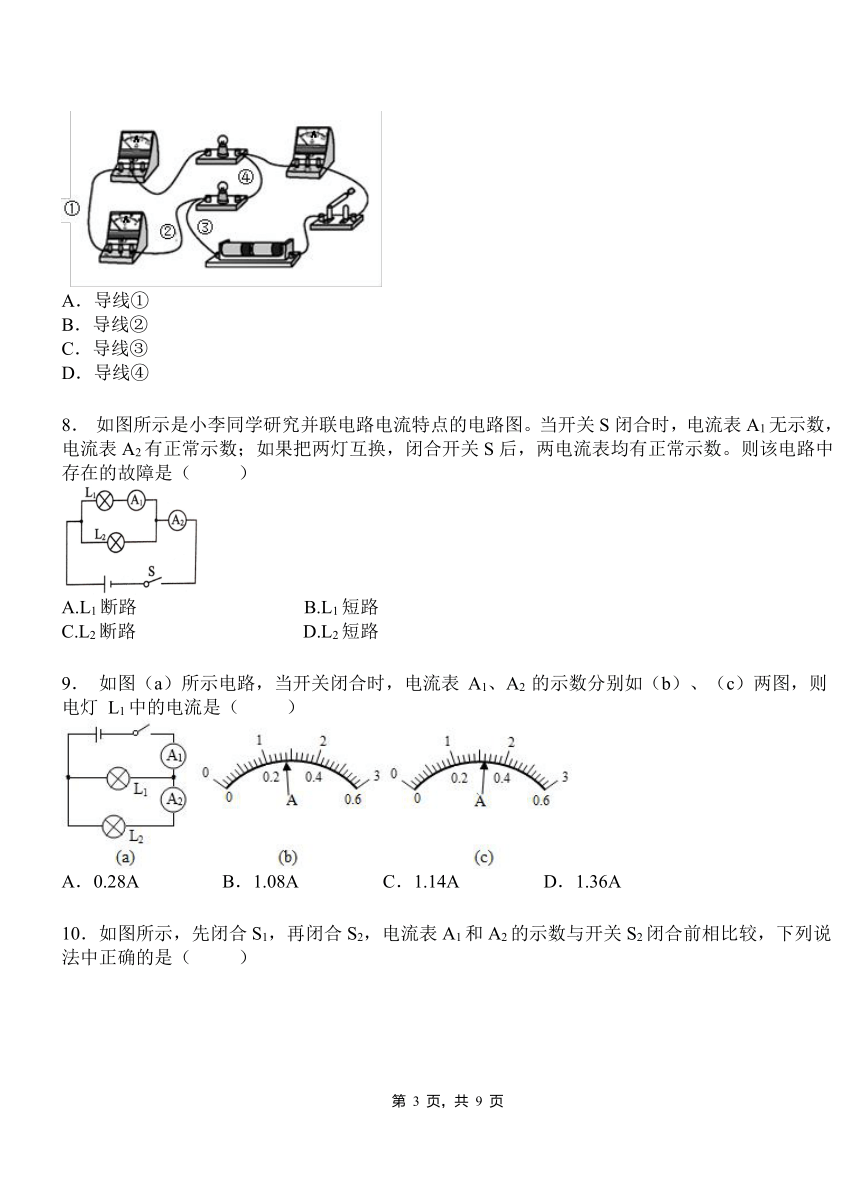

7. 如图所示。小明利用该电路检验并联电路干路电流是否等于各支路电流之和,在导线①、②、③、④中,有一根导线接错了,接错的是( )
A.导线①
B.导线②
C.导线③
D.导线④
8. 如图所示是小李同学研究并联电路电流特点的电路图。当开关S闭合时,电流表A1无示数,电流表A2有正常示数;如果把两灯互换,闭合开关S后,两电流表均有正常示数。则该电路中存在的故障是( )
A.L1断路 B.L1短路
C.L2断路 D.L2短路
9. 如图(a)所示电路,当开关闭合时,电流表 A1、A2 的示数分别如(b)、(c)两图,则电灯 L1中的电流是( )
A.0.28A B.1.08A C.1.14A D.1.36A

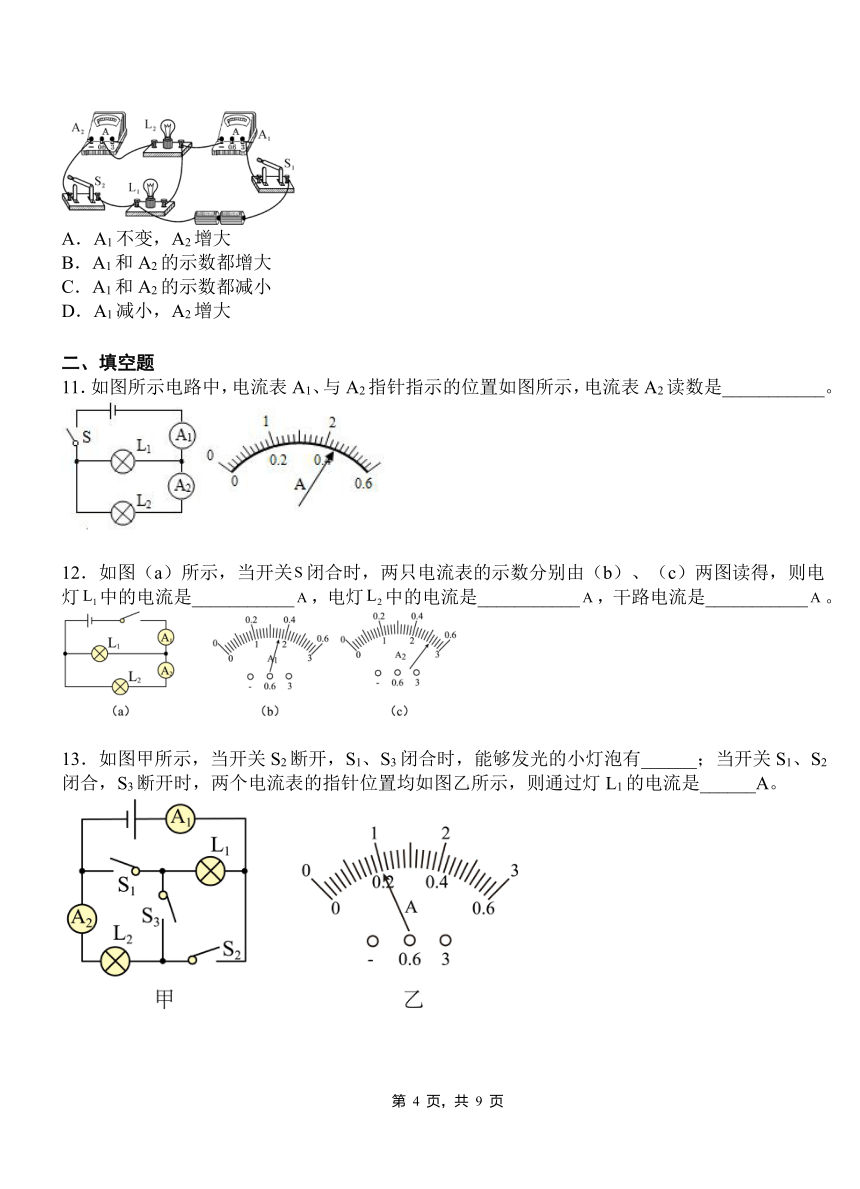

10.如图所示,先闭合S1,再闭合S2,电流表A1和A2的示数与开关S2闭合前相比较,下列说法中正确的是( )
A.A1不变,A2增大
B.A1和A2的示数都增大
C.A1和A2的示数都减小
D.A1减小,A2增大
二、填空题
11.如图所示电路中,电流表A1、与A2指针指示的位置如图所示,电流表A2读数是___________。
12.如图(a)所示,当开关闭合时,两只电流表的示数分别由(b)、(c)两图读得,则电灯中的电流是___________,电灯中的电流是___________,干路电流是___________。
13.如图甲所示,当开关S2断开,S1、S3闭合时,能够发光的小灯泡有______;当开关S1、S2闭合,S3断开时,两个电流表的指针位置均如图乙所示,则通过灯L1的电流是______A。
14.在如图所示的电路中,电流表A1和A2的示数分别为0.4A和0.5A,若将电路中的某两个灯泡互换,电流表A1和A2的示数却不变,则电流表A的示数可能为______A或_______A。
15.如图所示,电流表A1的示数为1.6 A,电流表A2的示数为0.9 A,则通过L1的电流是 A,通过L2的电流是 A.
16.图甲是探究串联电路中的电流关系的电路图,开关闭合后电流表A1的示数如图乙,那么电流表A1的示数是 A,A2的示数应为 A.
17.如图所示,当开关S1闭合,S2断开时,电流表A的示数为0.24A,则通过灯L1的电流是 A,通过灯L2的电流是 A;当S1和S2都闭合时,电流表的示数为0.56A,则此时通过灯L1的电流为 A,通过灯L2的电流为 A。
18.如图甲所示电路,当开关S闭合后,电流表的指针偏转如图乙所示,其中a电流表测量的是通过_______(选填“电源”、“L1”或“L2”)的电流,b电流表的读数应为_______A。
19.当闭合下图所示的电路的开关时,电流表A1、A2的示数如下图甲和乙所示,则流过灯泡L1和L2的电流分别为______A和______A。
20.如图所示,当开关S闭合后,电流表的指针偏转如图所示,其中A1电流表测量的是通过______(选填“干路”、“L1”或“L2”)的电流,A电流表的读数应为______A。
三、实验题
21.小吴和小李按照课本要求探究并联电路中电流的关系,他们设计的电路图如图甲所示;
IA/A IB/A IC/A
0.12 0.12 0.24
0.24 0.24 0.48
0.3 0.3 0.6
(1)在闭合开关前,小吴发现电流表偏转情况如图乙所示,根据你的详解,你认为原因可能是___________。
(2)在实验过程中(图丙)闭合开关发现灯L1不工作,L2工作,调换两个灯泡的位置后,L1仍不工作,L2继续工作,该电路存在的问题是:___________。
(3)正确连接电路后(图丙),小李测量了A、B、C三处的电流值,测量数据如下表,在详解数据后,小李就得出了:“在并联电路中,干路电流等于各支路电流之和且各支路电流相等”的结论。小吴看到小李的结论后,认为小李的测量数据不够支撑结论,其原因是:___________。
22.在探究串联电路的电流规律时,小敏同学连成了如图所示的电路.
(1)在连接电路时,开关应 .
(2)选量程时,要先估计电流值,如果估计不了,要 .
(3)实验中,选择三个小灯泡的规格应该 (填“相同”或“不同”),检查电路无误后,闭合开关,三灯L1、L2、L3均发光,接着她把电流表分别__联在a、b、c、d处,实验时,她记录了下表中的实验数据.
测量处 a b c d
电流/A 0.2 0.2 0.2 0.2
(4)由表中的实验数据可得出的结论是: .
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D C D D A C A B B
二、填空题
11.0.44A
12.
13.L1 0.8A
14.0.7 0.65
15.0.7 0.9
16.0.3 0.3
17. 0.24 0.56 0
18.L1 1.2
19.0.78 0.52
20. 1.2
三、实验题
21.电流表没有调零 灯L1断路 选用灯泡的规格相同
22.断开 用大量程试触 不同 串 串联电路中电流处处相等
