第4章 第4节 光的折射2021-2022学年人教版八年级上册物理（含答案）

2021-2022学年人教版物理八年级节节高（含参考答案）
第4章 第4节 光的折射
一、单选题
1． 下列所示的四个现象中，属于光的折射的是（ ）
① 海市蜃楼 ②日环食
③筷子上折 ④鸟的倒影
A．①② B．①③ C．①②④ D．②③④
2． 如图所示的四种现象中，由于光的直线传播形成的是
A． 竹的倒影 B． 水面“折”枝
C． 手影 D． 镜中花
3． 下列现象中属于光的折射现象的是：
A．坐井观天 B．杯弓蛇影 C．海市蜃楼 D．一叶障目
4． 岸上的人观察到的下列现象中，属于光的折射的是
A．水中月 B．水中楼的倒影 C．水中的鱼 D．水中彩霞

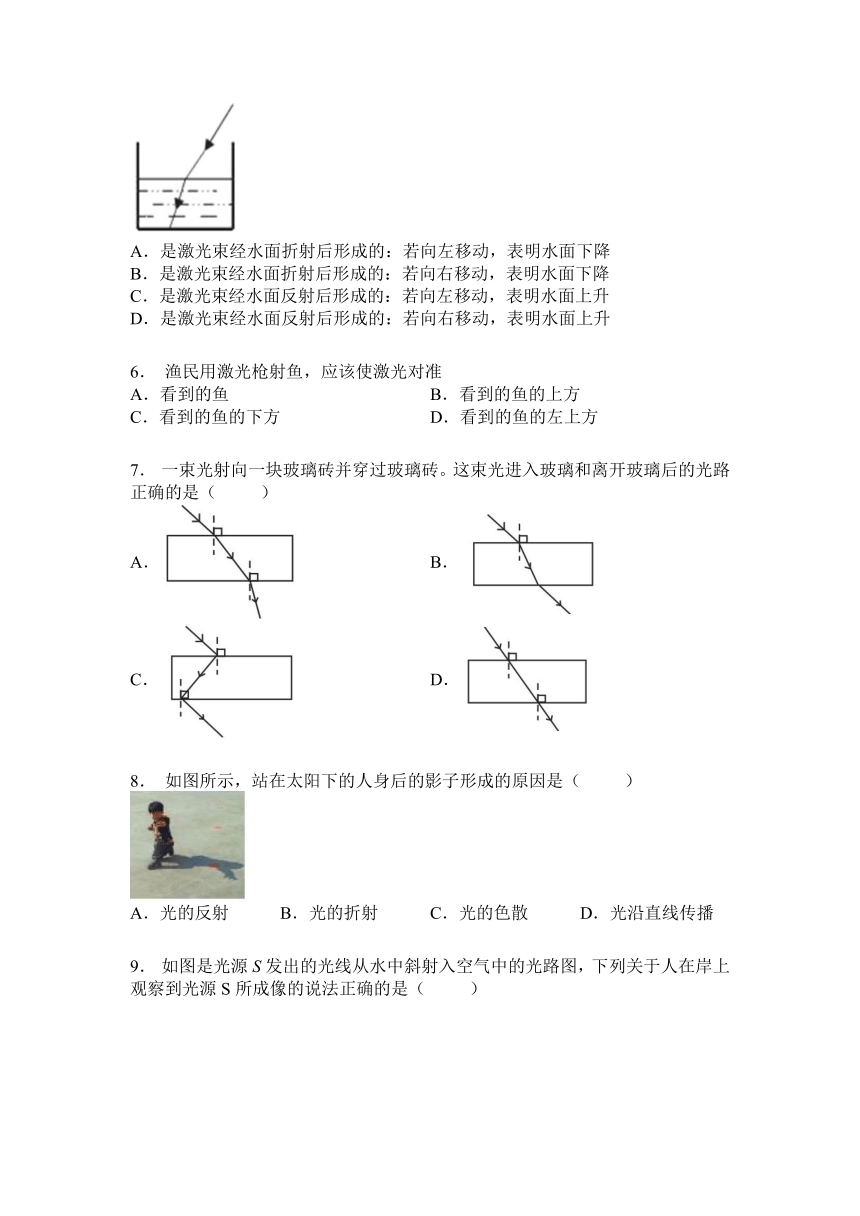

5． 有一盛水的圆柱形敞口容器，在其右侧边沿的某一高度斜向下射出一束方向不变的激光，会在容器底部产生一个光斑，如图则该光斑（ ）
A．是激光束经水面折射后形成的：若向左移动，表明水面下降
B．是激光束经水面折射后形成的：若向右移动，表明水面下降
C．是激光束经水面反射后形成的：若向左移动，表明水面上升
D．是激光束经水面反射后形成的：若向右移动，表明水面上升
6． 渔民用激光枪射鱼，应该使激光对准
A．看到的鱼 B．看到的鱼的上方
C．看到的鱼的下方 D．看到的鱼的左上方
7． 一束光射向一块玻璃砖并穿过玻璃砖。这束光进入玻璃和离开玻璃后的光路正确的是（ ）
A． B．
C． D．
8． 如图所示，站在太阳下的人身后的影子形成的原因是（ ）
A．光的反射 B．光的折射 C．光的色散 D．光沿直线传播

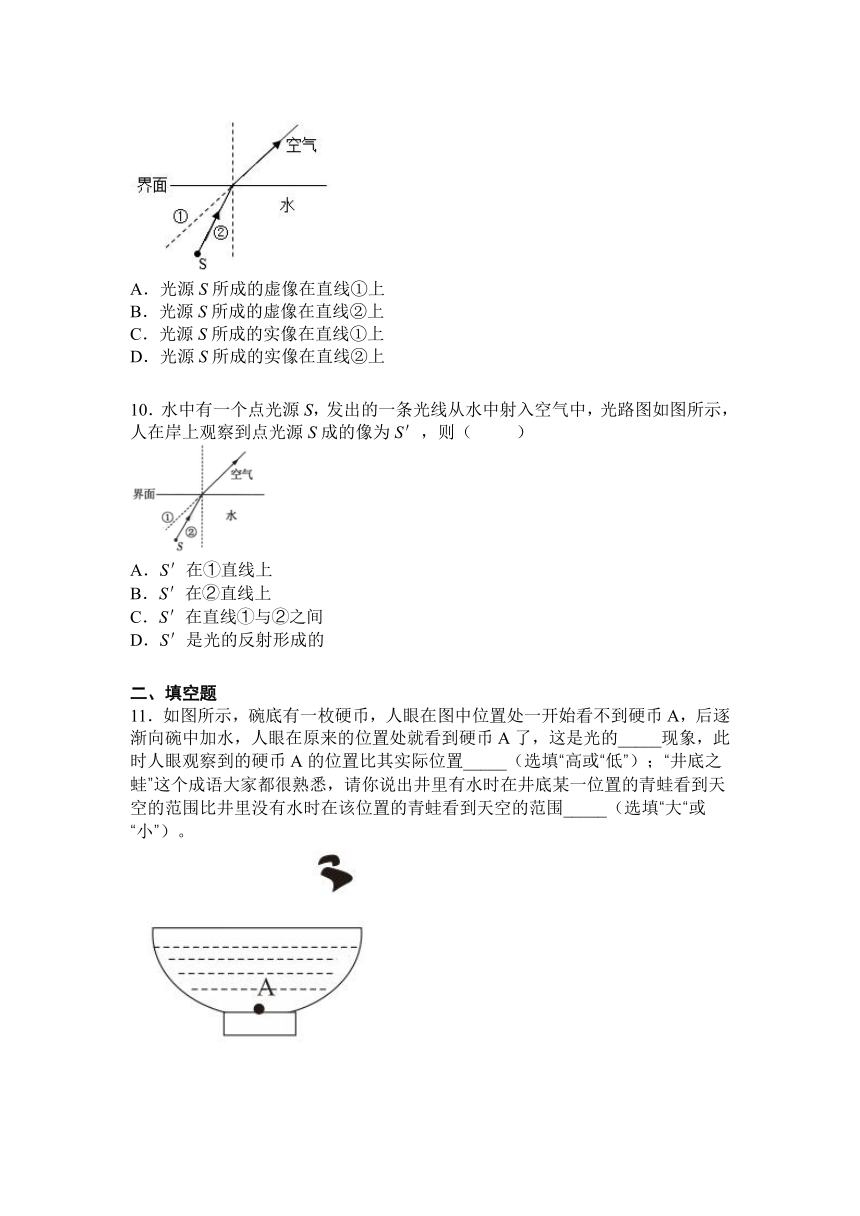

9． 如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到光源S所成像的说法正确的是（ ）
A．光源S所成的虚像在直线①上
B．光源S所成的虚像在直线②上
C．光源S所成的实像在直线①上
D．光源S所成的实像在直线②上
10．水中有一个点光源S，发出的一条光线从水中射入空气中，光路图如图所示，人在岸上观察到点光源S成的像为S＇，则（ ）
A．S＇在①直线上
B．S＇在②直线上
C．S＇在直线①与②之间
D．S＇是光的反射形成的
二、填空题
11．如图所示，碗底有一枚硬币，人眼在图中位置处一开始看不到硬币A，后逐渐向碗中加水，人眼在原来的位置处就看到硬币A了，这是光的_____现象，此时人眼观察到的硬币A的位置比其实际位置_____（选填“高或“低”）；“井底之蛙”这个成语大家都很熟悉，请你说出井里有水时在井底某一位置的青蛙看到天空的范围比井里没有水时在该位置的青蛙看到天空的范围_____（选填“大“或“小”）。

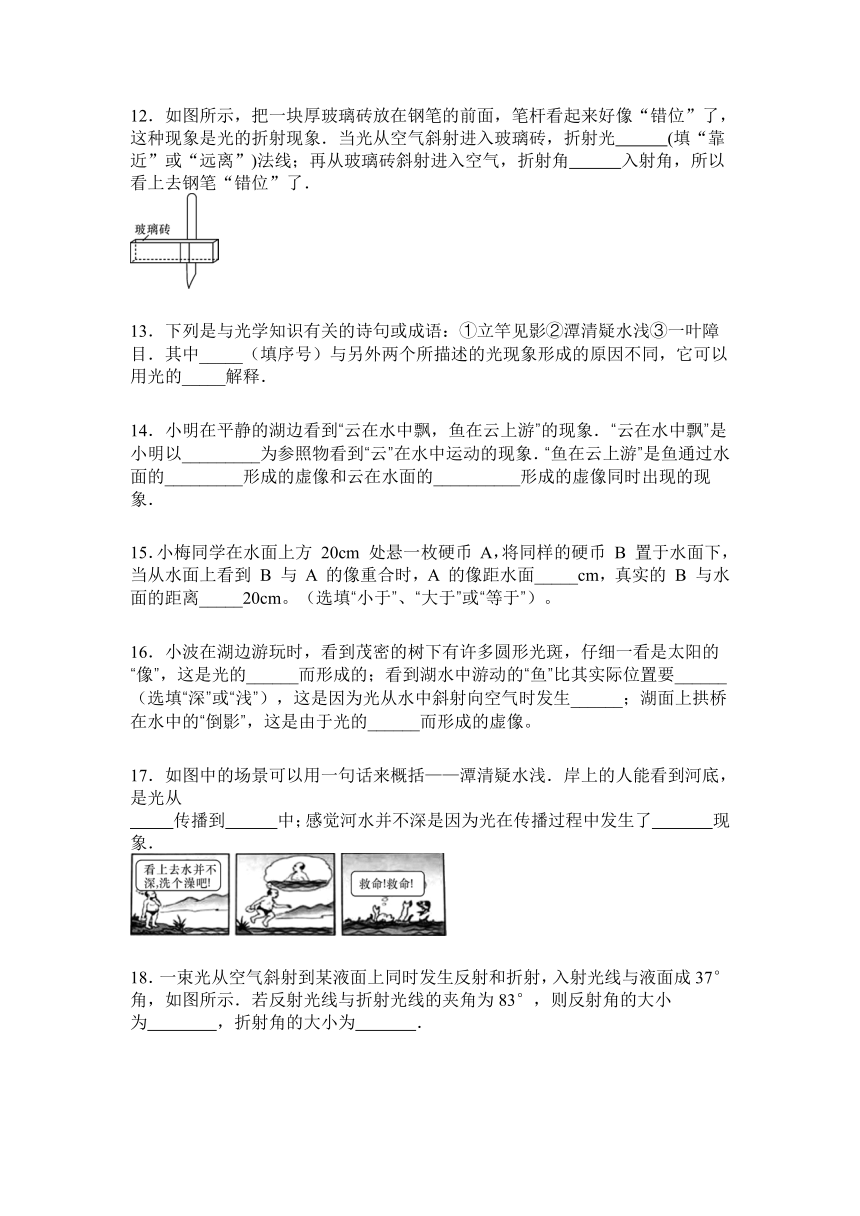

12．如图所示，把一块厚玻璃砖放在钢笔的前面，笔杆看起来好像“错位”了，这种现象是光的折射现象．当光从空气斜射进入玻璃砖，折射光 (填“靠近”或“远离”)法线；再从玻璃砖斜射进入空气，折射角 入射角，所以看上去钢笔“错位”了．
13．下列是与光学知识有关的诗句或成语：①立竿见影②潭清疑水浅③一叶障目．其中_____（填序号）与另外两个所描述的光现象形成的原因不同，它可以用光的_____解释．
14．小明在平静的湖边看到“云在水中飘，鱼在云上游”的现象．“云在水中飘”是小明以_________为参照物看到“云”在水中运动的现象．“鱼在云上游”是鱼通过水面的_________形成的虚像和云在水面的__________形成的虚像同时出现的现象．
15．小梅同学在水面上方 20cm 处悬一枚硬币 A，将同样的硬币 B 置于水面下，当从水面上看到 B 与 A 的像重合时，A 的像距水面_____cm，真实的 B 与水面的距离_____20cm。（选填“小于”、“大于”或“等于”）。
16．小波在湖边游玩时，看到茂密的树下有许多圆形光斑，仔细一看是太阳的“像”，这是光的______而形成的；看到湖水中游动的“鱼”比其实际位置要______（选填“深”或“浅”），这是因为光从水中斜射向空气时发生______；湖面上拱桥在水中的“倒影”，这是由于光的______而形成的虚像。
17．如图中的场景可以用一句话来概括——潭清疑水浅．岸上的人能看到河底，是光从
传播到 中；感觉河水并不深是因为光在传播过程中发生了 现象．
18．一束光从空气斜射到某液面上同时发生反射和折射，入射光线与液面成37°角，如图所示．若反射光线与折射光线的夹角为83°，则反射角的大小为 ，折射角的大小为 ．
19．潜水者看岸边的观光者，看到的是______（选填“变矮”或“变高”）的虚像。如图观光者发现B处有一块鹅卵石，若想从A处发射激光照到鹅卵石上，则激光应射向______（选填“B点”“B点上方”或“B点下方”）。
20．如图所示，一束光从空气射向玻璃，在两介质的界面上同时发生反射和折射的现象，其中折射光线是______，反射角等于________，分界面的________侧是玻璃.
三、实验题
21．如图所示，将透明的薄壁厚度可忽略不计方形水槽水平放置，固定在水槽底部的激光笔沿图示方向发出一细光束，小彬通过缓慢改变水槽中的水量来探究光的传播现象．
（1）如图水槽中未注水时可在侧壁上A处得到一个光点，注入一定量的水后，光点移至B处，这是由于光在水面处发生了光的______现象，此时入射角______角选填“大于”“等于”或“小于”；
（2）为使B处的光点移至C处，则应使水槽中的水量______，若BC间距离为2cm，则水面高度的变化量______选填“”“”或“”；
（3）如图所示，小彬将激光笔移至虚线框内向水槽底部照射，为使光束第一次从水面射出后沿DE方向传播，则激光笔照射的方向应满足的条件是______，且激光笔照射在水槽底部的位置必须在区______选填“①”②”或“③”内．
22．光从空气斜射入水和玻璃时都会发生折射现象，但是水和玻璃的折射情况会相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验．他在光屏上画出互相垂直的NN'和MM'两条线段并相交于O点，如图甲所示．
（1）小华将玻璃砖的一个表面与MM'齐平放置，让激光电筒发出的光线从A点到O点入射，他看到了如图乙所示的光路（AO、OC为同一直线），你认为出现光线OC是因为________所致，鉴于本实验的目的，此时最应该记录的两条光线是________________．
（2）接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中，（使线段MM'水平）并向水槽中慢慢注水至水面与MM'齐平，入射光线应该从A点向O点射入，这是为了保证_______________，其实本实验小华还考虑了入射光线所在一侧的________相同．
（3）小华最终在光屏上记录下了如丙所示的光路图（OE为水中的折射光线），通过详解光路，你认为玻璃和水这两种介质对光的偏折能力较强的是________．
（4）若用激光以相同的入射角分别从玻璃和水中斜射入空气中，则________射出的折射光线更远离法线．
四、作图题
23．如下如图所示为小明家的鱼缸，一缕阳光透过窗帘的缝隙投射在鱼缸中的水面上，一条光线经水面折射进入鱼眼（已画出）。请画出入射光线、反射光线的大致方向。
24．画出图中的折射光路图。
25．如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。
2021-2022学年人教版八年级上册物理第4章 第4节 光的折射（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C C C A C B D A A
二、填空题
11．折射 高 大
12．靠近 大于
13．② 折射
14．湖面 折射 反射
15．20 大于
16．直线传播 浅 折射 反射
17．水 空气 折射
18．53° 44°
19．变高 B点
20．OG 30o 左
三、实验题
21．折射 小于 增加 平行于DE ②
22．有部分光线并没有通过玻璃砖，而依旧在空气中传播 AO和OB 入射光线重合 入射角 玻璃 玻璃
四、作图题
23．
24．
25．
