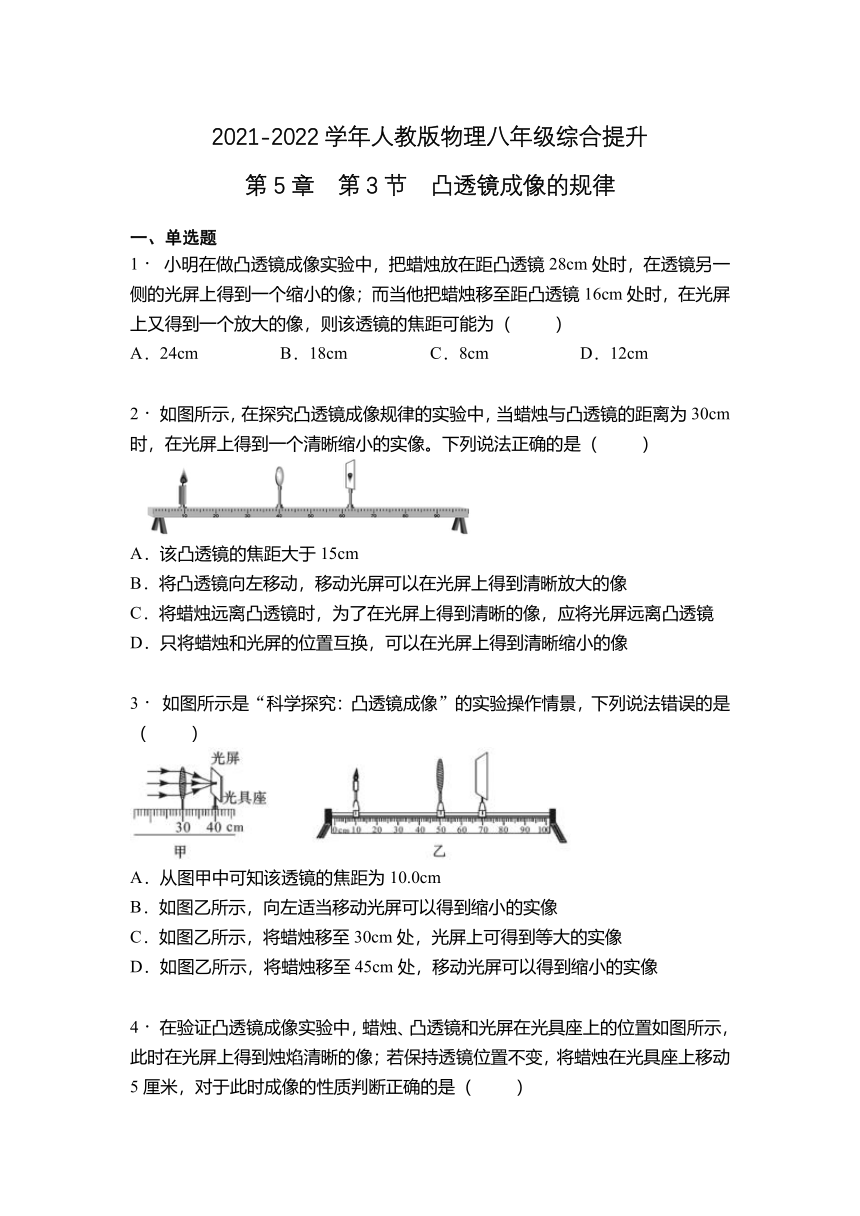

2021-2022学年人教版物理八年级综合提升
第5章 第3节 凸透镜成像的规律
一、单选题
1． 小明在做凸透镜成像实验中，把蜡烛放在距凸透镜28cm处时，在透镜另一侧的光屏上得到一个缩小的像；而当他把蜡烛移至距凸透镜16cm处时，在光屏上又得到一个放大的像，则该透镜的焦距可能为（ ）
A．24cm B．18cm C．8cm D．12cm
2． 如图所示，在探究凸透镜成像规律的实验中，当蜡烛与凸透镜的距离为30cm时，在光屏上得到一个清晰缩小的实像。下列说法正确的是（ ）
A．该凸透镜的焦距大于15cm
B．将凸透镜向左移动，移动光屏可以在光屏上得到清晰放大的像
C．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜
D．只将蜡烛和光屏的位置互换，可以在光屏上得到清晰缩小的像
3． 如图所示是“科学探究：凸透镜成像”的实验操作情景，下列说法错误的是（ ）
A．从图甲中可知该透镜的焦距为10.0cm
B．如图乙所示，向左适当移动光屏可以得到缩小的实像
C．如图乙所示，将蜡烛移至30cm处，光屏上可得到等大的实像
D．如图乙所示，将蜡烛移至45cm处，移动光屏可以得到缩小的实像
4． 在验证凸透镜成像实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像；若保持透镜位置不变，将蜡烛在光具座上移动5厘米，对于此时成像的性质判断正确的是（ ）

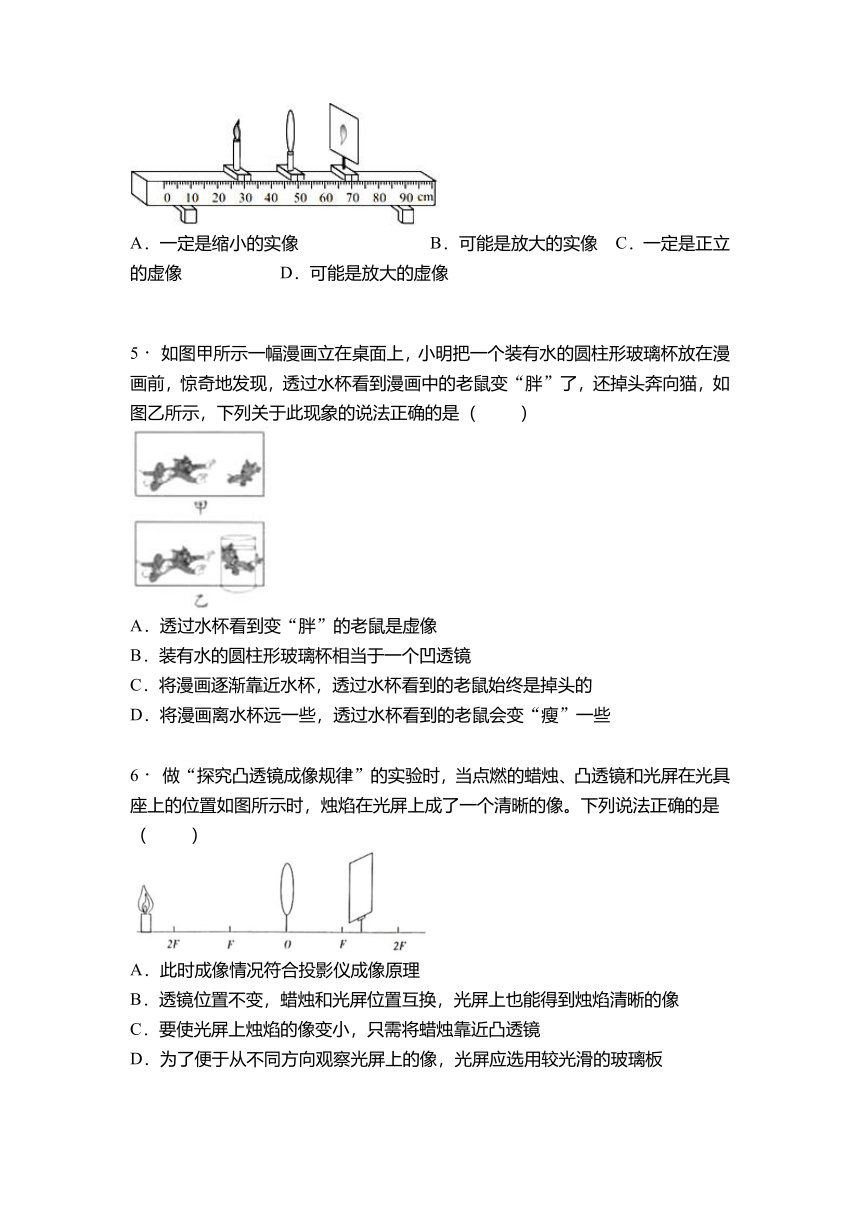

A．一定是缩小的实像 B．可能是放大的实像 C．一定是正立的虚像 D．可能是放大的虚像
5． 如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A．透过水杯看到变“胖”的老鼠是虚像
B．装有水的圆柱形玻璃杯相当于一个凹透镜
C．将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D．将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
6． 做“探究凸透镜成像规律”的实验时，当点燃的蜡烛、凸透镜和光屏在光具座上的位置如图所示时，烛焰在光屏上成了一个清晰的像。下列说法正确的是（ ）
A．此时成像情况符合投影仪成像原理
B．透镜位置不变，蜡烛和光屏位置互换，光屏上也能得到烛焰清晰的像
C．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板

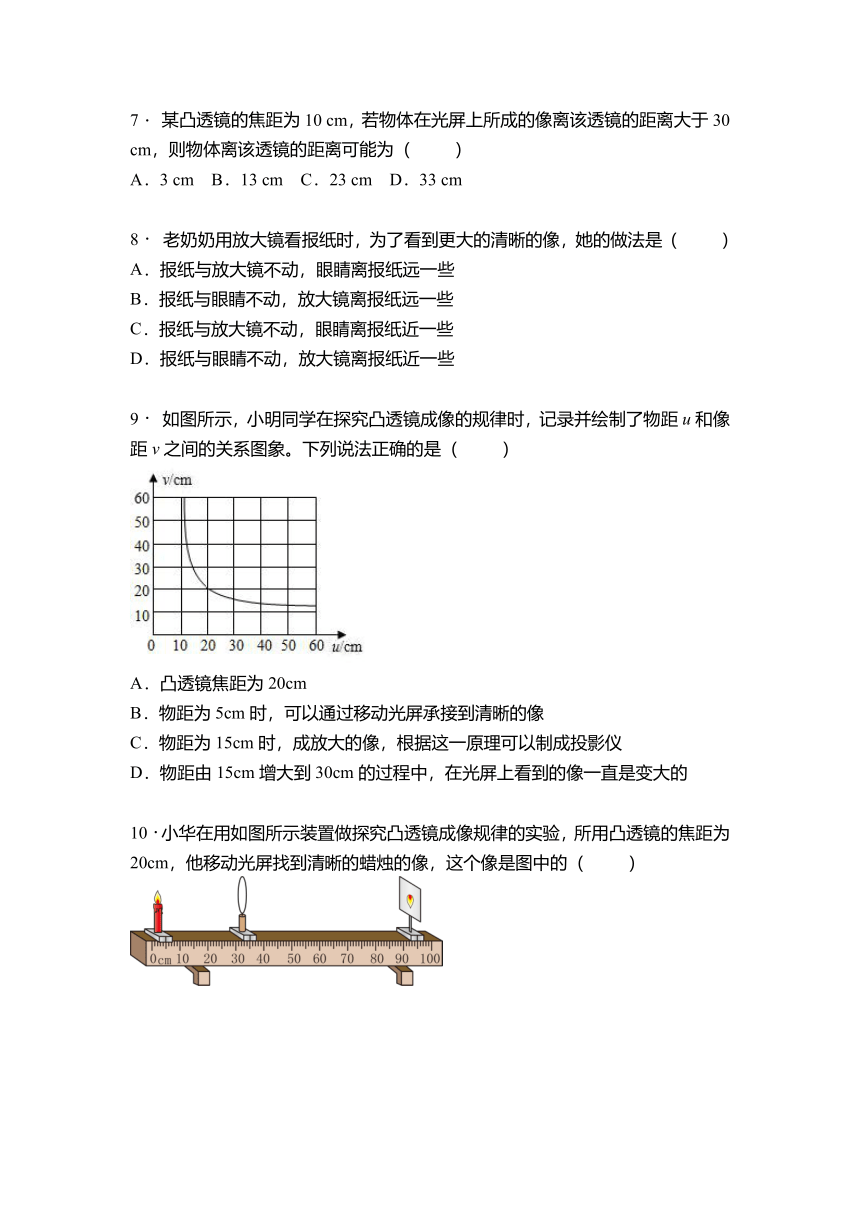

7． 某凸透镜的焦距为10 cm，若物体在光屏上所成的像离该透镜的距离大于30 cm，则物体离该透镜的距离可能为（ ）
A．3 cm B．13 cm C．23 cm D．33 cm
8． 老奶奶用放大镜看报纸时，为了看到更大的清晰的像，她的做法是（ ）
A．报纸与放大镜不动，眼睛离报纸远一些
B．报纸与眼睛不动，放大镜离报纸远一些
C．报纸与放大镜不动，眼睛离报纸近一些
D．报纸与眼睛不动，放大镜离报纸近一些
9． 如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像距v之间的关系图象。下列说法正确的是（ ）
A．凸透镜焦距为20cm
B．物距为5cm时，可以通过移动光屏承接到清晰的像
C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪
D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的
10．小华在用如图所示装置做探究凸透镜成像规律的实验，所用凸透镜的焦距为20cm，他移动光屏找到清晰的蜡烛的像，这个像是图中的（ ）

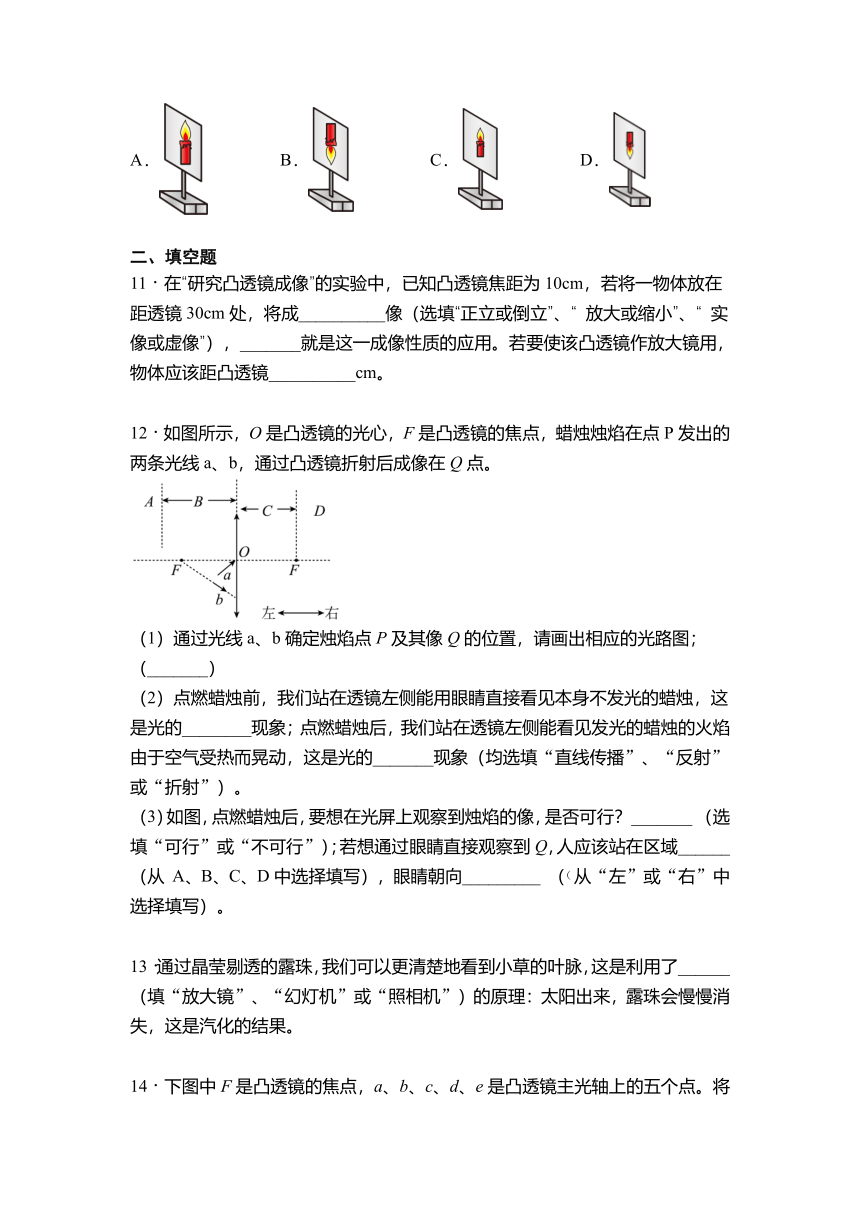

A． B． C． D．
二、填空题
11．在“研究凸透镜成像”的实验中，已知凸透镜焦距为10cm，若将一物体放在距透镜30cm处，将成__________像（选填“正立或倒立”、“ 放大或缩小”、“ 实像或虚像”），_______就是这一成像性质的应用。若要使该凸透镜作放大镜用，物体应该距凸透镜__________cm。
12．如图所示，O是凸透镜的光心，F是凸透镜的焦点，蜡烛烛焰在点P发出的两条光线a、b，通过凸透镜折射后成像在Q点。
（1）通过光线a、b确定烛焰点P及其像Q的位置，请画出相应的光路图；（_______）
（2）点燃蜡烛前，我们站在透镜左侧能用眼睛直接看见本身不发光的蜡烛，这是光的________现象；点燃蜡烛后，我们站在透镜左侧能看见发光的蜡烛的火焰由于空气受热而晃动，这是光的_______现象（均选填“直线传播”、“反射”或“折射”）。
（3）如图，点燃蜡烛后，要想在光屏上观察到烛焰的像，是否可行？_______ （选填“可行”或“不可行”）；若想通过眼睛直接观察到Q，人应该站在区域______ （从 A、B、C、D中选择填写），眼睛朝向_________ （从“左”或“右”中选择填写）。
13．通过晶莹剔透的露珠，我们可以更清楚地看到小草的叶脉，这是利用了______（填“放大镜”、“幻灯机”或“照相机”）的原理：太阳出来，露珠会慢慢消失，这是汽化的结果。
14．下图中F是凸透镜的焦点，a、b、c、d、e是凸透镜主光轴上的五个点。将物体放在________点时，是放大镜成像的原理；将物体放在________点时，所成的实像最小。
15．物距是__________到透镜__________的距离，用符号__________表示；像距是__________到透镜__________的距离，用符号__________表示．
16．在图中，凸透镜焦距为10厘米，此时物距为__________厘米，为了找到像的位置，光屏应在光具座的__________厘米刻度范围内移动（选填"60 ~70"或“大于70”）．保持透镜位置不变，当蜡烛移至5厘米刻度处时，移动光屏，__________在光屏上成像（选填“能”或“不能”）．
17．把物体置于凸透镜主光轴上距透镜25厘米处，已知透镜焦距为10厘米，则物体通过凸透镜生成的是__________像．如果将物体沿主光轴向靠近透镜方向移动10厘米，则在移动过程中，物体的像将沿主光轴向__________透镜方向移动（填“靠近”或“远离”），同时像的大小逐渐__________（填“变大”或“变小"）．
18．购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。“刷脸”支付过程中，摄像头相当于______（选填“凸”或“凹”）透镜，面部经摄像头成倒立、______（选填“缩小”、“等大”或“放大”）的实像。
19．如图所示，在鉴定文物时，常用放大镜观察文物的细微部分，这时看到的像是___________．如果在文物上有两条裂纹，其夹角是，要想使看到的像更大些，应该将放大镜离裂纹______夹角是___________度．
20．在焦距为5厘米的凸透镜主光轴上距透镜12厘米处放一物体，那么物体经透镜成一个__________、__________、__________像；如果换一个焦距为15厘米的凸透镜，物体的位置不动，那么物体经透镜成一个__________、__________、__________像．
三、实验题
21．在探究“凸透镜成像规律”的实验中，小华同学进行了如下实验：
（1）按照图甲所示操作，测出本实验所用凸透镜的焦距为______cm；
（2）接着小华调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、______（选填“放大”、“缩小”或“等大”）的清晰实像。生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理；
（3）保持图中凸透镜的位置不变时，当向右移动蜡烛时，应该向______（选填“左”或“右”）移动光屏，才能再次得到清晰的像；
（4）保持凸透镜的位置仍然不变，小华继续向右移动蜡烛至45cm刻度线处，移动光屏，发现______（选填“能”或“不能”）得到蜡烛清晰的像。为了观察到这时所成的像，眼睛和蜡烛应该在凸透镜的______（填“同”或“异”）侧。
22．小亮在做“探究凸透镜成像规律”的实验时，经历了以下过程．
（1）在阳光下测定凸透镜的焦距（如图甲所示）．实验表明，凸透镜对光线有________作用，该凸透镜的焦距为________ cm；
（2）点燃蜡烛后，调节烛焰中心、________中心和光屏中心大致在同一高度上；
（3）在实验过程中，当蜡烛与透镜的距离如图乙所示时，在光屏上可得一个清晰的像，这个像是________（选填“放大”或“缩小”），倒立的像，生活中的________是利用这个规律制成的。
2021-2022学年人教版八年级上册物理第5章 第3节 凸透镜成像的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B D B D B B B C B
二、填空题
11．倒立缩小的实像 照相机 小于10
12． 反射 折射 不可行 C、D 左
13．放大镜
14．e a
15．物体 光心 u 像 光心 v
16．15 大于70 能
17．倒立缩小实 远离 变大
18．凸 缩小
19．正立、放大的虚像 远一些 5
20．倒立 缩小 实 正立 放大 虚
三、实验题
21．10.0 放大 投影仪 右 不能 异
22．会聚 12 凸透镜 缩小 照相机
