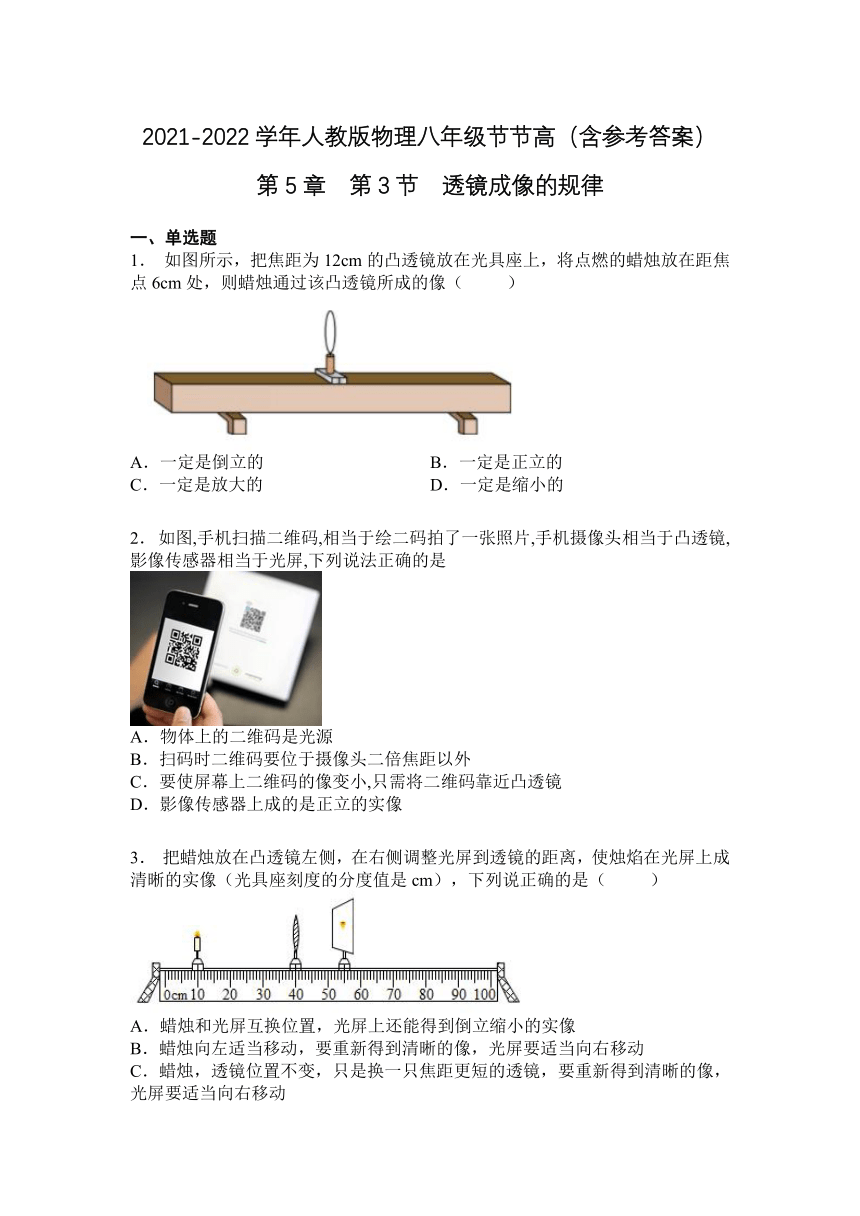

2021-2022学年人教版物理八年级节节高（含参考答案）
第5章 第3节 透镜成像的规律
一、单选题
1． 如图所示，把焦距为12cm的凸透镜放在光具座上，将点燃的蜡烛放在距焦点6cm处，则蜡烛通过该凸透镜所成的像（ ）
A．一定是倒立的 B．一定是正立的
C．一定是放大的 D．一定是缩小的
2． 如图,手机扫描二维码,相当于绘二码拍了一张照片,手机摄像头相当于凸透镜,影像传感器相当于光屏,下列说法正确的是
A．物体上的二维码是光源
B．扫码时二维码要位于摄像头二倍焦距以外
C．要使屏幕上二维码的像变小,只需将二维码靠近凸透镜
D．影像传感器上成的是正立的实像
3． 把蜡烛放在凸透镜左侧，在右侧调整光屏到透镜的距离，使烛焰在光屏上成清晰的实像（光具座刻度的分度值是cm），下列说正确的是（ ）
A．蜡烛和光屏互换位置，光屏上还能得到倒立缩小的实像
B．蜡烛向左适当移动，要重新得到清晰的像，光屏要适当向右移动
C．蜡烛，透镜位置不变，只是换一只焦距更短的透镜，要重新得到清晰的像，光屏要适当向右移动

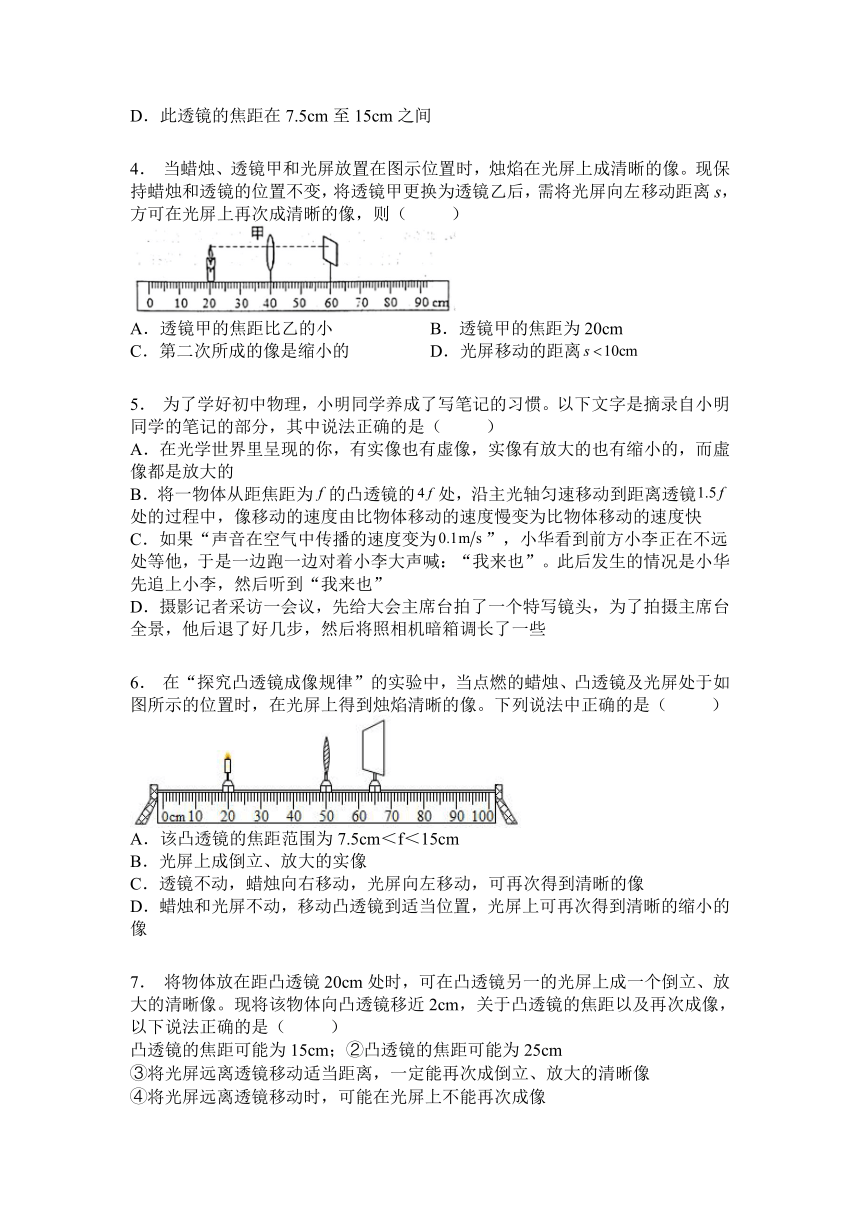

D．此透镜的焦距在7.5cm至15cm之间
4． 当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则（ ）
A．透镜甲的焦距比乙的小 B．透镜甲的焦距为20cm
C．第二次所成的像是缩小的 D．光屏移动的距离
5． 为了学好初中物理，小明同学养成了写笔记的习惯。以下文字是摘录自小明同学的笔记的部分，其中说法正确的是（ ）
A．在光学世界里呈现的你，有实像也有虚像，实像有放大的也有缩小的，而虛像都是放大的
B．将一物体从距焦距为的凸透镜的处，沿主光轴匀速移动到距离透镜处的过程中，像移动的速度由比物体移动的速度慢变为比物体移动的速度快
C．如果“声音在空气中传播的速度变为”，小华看到前方小李正在不远处等他，于是一边跑一边对着小李大声喊：“我来也”。此后发生的情况是小华先追上小李，然后听到“我来也”
D．摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱调长了一些
6． 在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）
A．该凸透镜的焦距范围为7.5cm＜f＜15cm
B．光屏上成倒立、放大的实像
C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像
D．蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像
7． 将物体放在距凸透镜20cm处时，可在凸透镜另一的光屏上成一个倒立、放大的清晰像。现将该物体向凸透镜移近2cm，关于凸透镜的焦距以及再次成像，以下说法正确的是（ ）
凸透镜的焦距可能为15cm；②凸透镜的焦距可能为25cm
③将光屏远离透镜移动适当距离，一定能再次成倒立、放大的清晰像
④将光屏远离透镜移动时，可能在光屏上不能再次成像

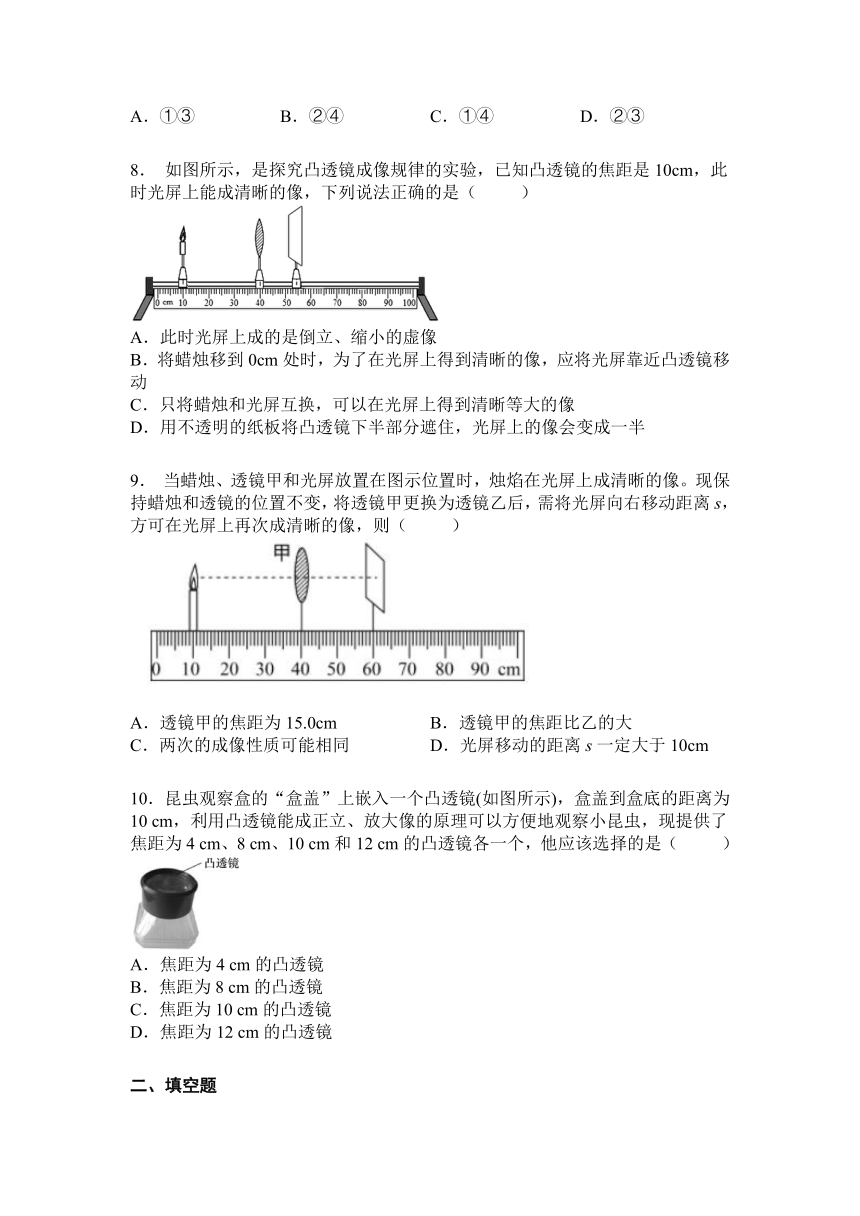

A．①③ B．②④ C．①④ D．②③
8． 如图所示，是探究凸透镜成像规律的实验，已知凸透镜的焦距是10cm，此时光屏上能成清晰的像，下列说法正确的是（ ）
A．此时光屏上成的是倒立、缩小的虚像
B．将蜡烛移到0cm处时，为了在光屏上得到清晰的像，应将光屏靠近凸透镜移动
C．只将蜡烛和光屏互换，可以在光屏上得到清晰等大的像
D．用不透明的纸板将凸透镜下半部分遮住，光屏上的像会变成一半
9． 当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向右移动距离s，方可在光屏上再次成清晰的像，则（ ）
A．透镜甲的焦距为15.0cm B．透镜甲的焦距比乙的大
C．两次的成像性质可能相同 D．光屏移动的距离s一定大于10cm
10．昆虫观察盒的“盒盖”上嵌入一个凸透镜(如图所示)，盒盖到盒底的距离为10 cm，利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫，现提供了焦距为4 cm、8 cm、10 cm和12 cm的凸透镜各一个，他应该选择的是（ ）
A．焦距为4 cm的凸透镜
B．焦距为8 cm的凸透镜
C．焦距为10 cm的凸透镜
D．焦距为12 cm的凸透镜
二、填空题

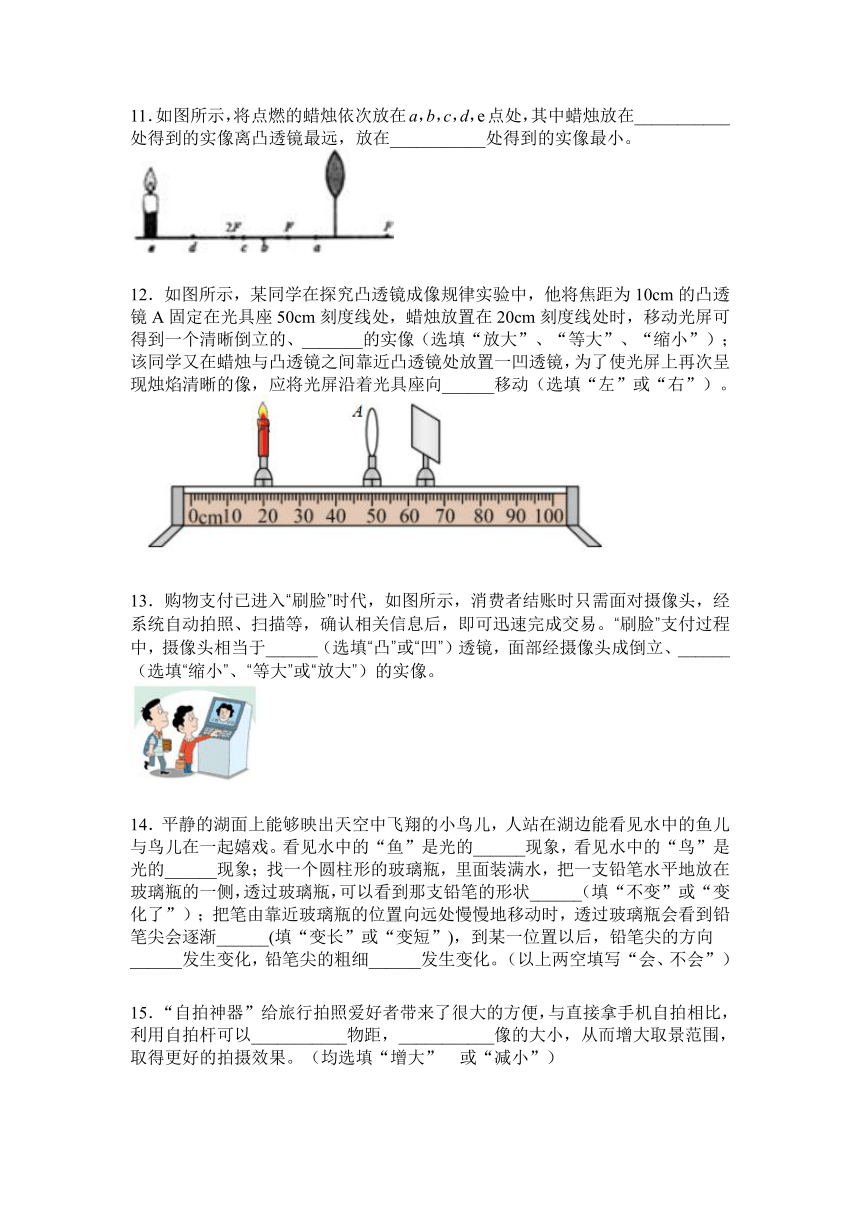

11．如图所示，将点燃的蜡烛依次放在a，b，c，d，e点处，其中蜡烛放在___________处得到的实像离凸透镜最远，放在___________处得到的实像最小。
12．如图所示，某同学在探究凸透镜成像规律实验中，他将焦距为10cm的凸透镜A固定在光具座50cm刻度线处，蜡烛放置在20cm刻度线处时，移动光屏可得到一个清晰倒立的、_______的实像（选填“放大”、“等大”、“缩小”）；该同学又在蜡烛与凸透镜之间靠近凸透镜处放置一凹透镜，为了使光屏上再次呈现烛焰清晰的像，应将光屏沿着光具座向______移动（选填“左”或“右”）。
13．购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。“刷脸”支付过程中，摄像头相当于______（选填“凸”或“凹”）透镜，面部经摄像头成倒立、______（选填“缩小”、“等大”或“放大”）的实像。
14．平静的湖面上能够映出天空中飞翔的小鸟儿，人站在湖边能看见水中的鱼儿与鸟儿在一起嬉戏。看见水中的“鱼”是光的______现象，看见水中的“鸟”是光的______现象；找一个圆柱形的玻璃瓶，里面装满水，把一支铅笔水平地放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支铅笔的形状______（填“不变”或“变化了”）；把笔由靠近玻璃瓶的位置向远处慢慢地移动时，透过玻璃瓶会看到铅笔尖会逐渐______(填“变长”或“变短”)，到某一位置以后，铅笔尖的方向______发生变化，铅笔尖的粗细______发生变化。（以上两空填写“会、不会”）
15．“自拍神器”给旅行拍照爱好者带来了很大的方便，与直接拿手机自拍相比， 利用自拍杆可以___________物距，___________像的大小，从而增大取景范围，取得更好的拍摄效果。（均选填“增大” 或“减小”）
16．如图所示，在鉴定文物时，常用放大镜观察文物的细微部分，这时看到的像是___________．如果在文物上有两条裂纹，其夹角是，要想使看到的像更大些，应该将放大镜离裂纹______夹角是___________度．
17．一个凸透镜的焦距10厘米，要使物体通过凸透镜折射后能在光屏上得到放大的像，应使物体与凸透镜的距离在__________范围内；光屏与凸透镜的距离在__________范围内．
18．如图所示，市公交公司为了保证人们的上下车安全，在公交车上安装了“电视监控器”。凸透镜是该装置的光学系统，“电视监控器”的摄像头能成______（选填“正立”或“倒立”）、______（选填“放大”或“缩小”）的实像，它利用了光的______原理成像的。
19．物距是__________到透镜__________的距离，用符号__________表示；像距是__________到透镜__________的距离，用符号__________表示．
20．在图中，凸透镜焦距为10厘米，此时物距为__________厘米，为了找到像的位置，光屏应在光具座的__________厘米刻度范围内移动（选填"60 ~70"或“大于70”）．保持透镜位置不变，当蜡烛移至5厘米刻度处时，移动光屏，__________在光屏上成像（选填“能”或“不能”）．
三、实验题
21．在探究“凸透镜成像规律”的实验中
（1）当透镜移至如图甲所示位置时，光屏上出现一个最小最亮的光斑，则该凸透镜的焦距是______cm；
（2）若蜡烛、光屏和透镜如图乙所示，想得到一个倒立等大的实像，那么需要将光源向______移动（选填“左”或“右”），除了要将光源移动以外，还需要将光屏______凸透镜（选填“靠近”或“远离”）。
22．在探究“凸透镜成像规律”实验中：
（1）如图甲，凸透镜的焦距为______ cm；
（2）实验时，应使烛焰、凸透镜、光屏的中心大致在______；
（3）实验中发现光屏上的像如图丙所示，可将光屏向______（填“上”或“下”）移动，使像成在光屏中心；
（4）如图乙，光屏上恰好呈现出烛焰清晰的像，此时光屏上成倒立______的实像；
（5）如图乙，在蜡烛和凸透镜之间放一个近视镜，发现像变模糊，蜡烛应______（填“远离”或“靠近”）凸透镜，才能重新在光屏上得到烛焰清晰的像。
2021-2022学年人教版八年级上册物理第5章 第3节 凸透镜成像的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B D C B A C B C D
二、填空题
11．b e
12．缩小 右
13．凸 缩小
14．折射 反射 变化了 变长 会 会
15．增大 减小
16．正立、放大的虚像 远一些 5
17．10cm20cm 大于20cm
18．倒立 缩小 折射
19．物体 光心 u 像 光心 v
20．15 大于70 能
三、实验题
21．8.0 右 靠近
22．10.0 同一高度 下 放大 远离
