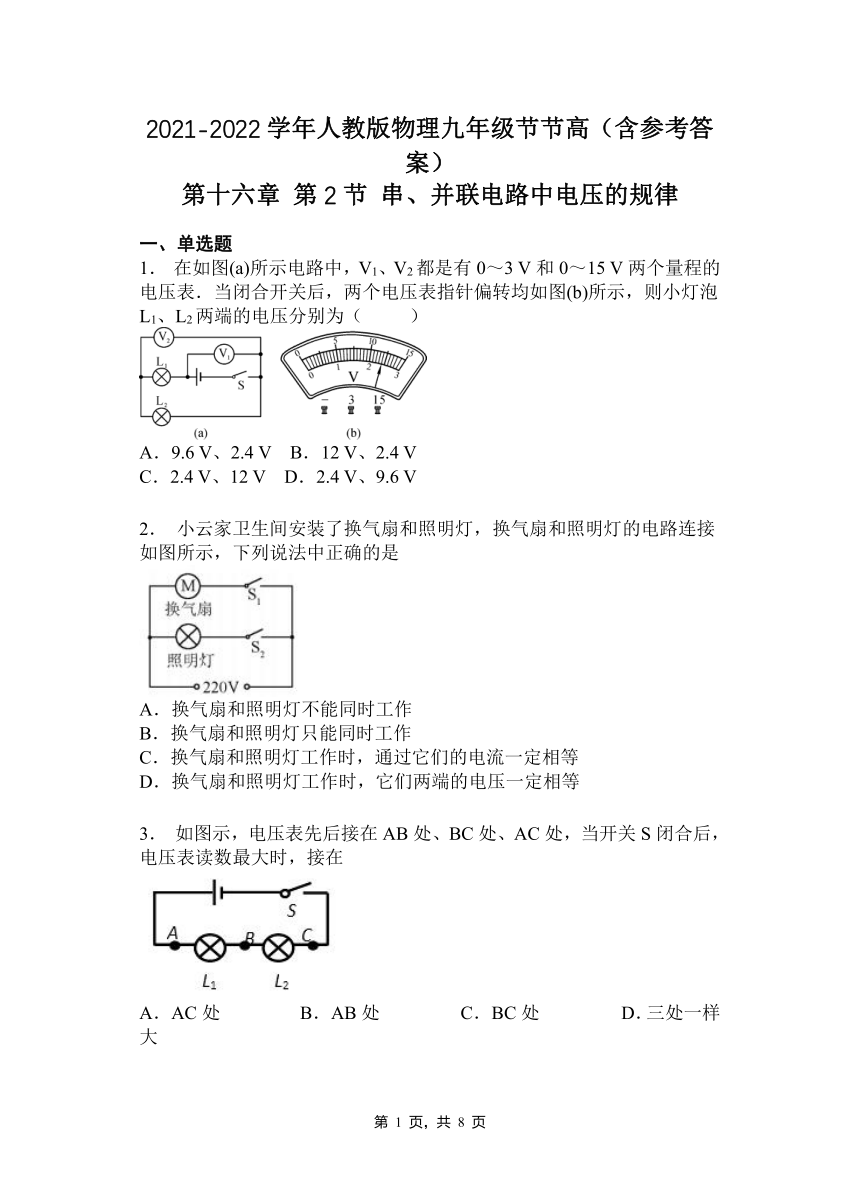

第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 在如图(a)所示电路中，V1、V2都是有0～3 V和0～15 V两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图(b)所示，则小灯泡L1、L2两端的电压分别为（ ）
A．9.6 V、2.4 V B．12 V、2.4 V
C．2.4 V、12 V D．2.4 V、9.6 V
2． 小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
3． 如图示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在
A．AC处 B．AB处 C．BC处 D．三处一样大

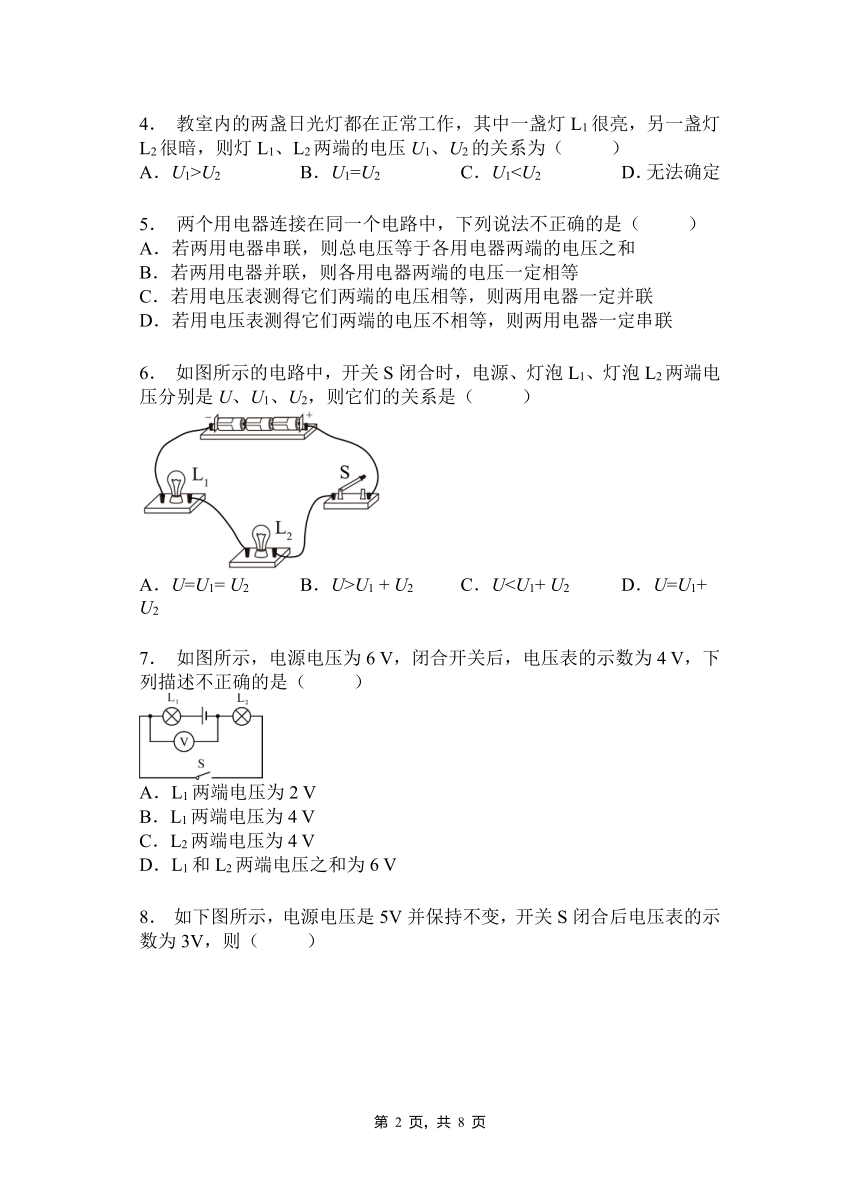

4． 教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（ ）
A．U1>U2 B．U1=U2 C．U15． 两个用电器连接在同一个电路中，下列说法不正确的是（ ）
A．若两用电器串联，则总电压等于各用电器两端的电压之和
B．若两用电器并联，则各用电器两端的电压一定相等
C．若用电压表测得它们两端的电压相等，则两用电器一定并联
D．若用电压表测得它们两端的电压不相等，则两用电器一定串联
6． 如图所示的电路中，开关S闭合时，电源、灯泡L1、灯泡L2两端电压分别是U、U1、U2，则它们的关系是（ ）
A．U=U1= U2 B．U>U1 + U2 C．U7． 如图所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，下列描述不正确的是（ ）
A．L1两端电压为2 V
B．L1两端电压为4 V
C．L2两端电压为4 V
D．L1和L2两端电压之和为6 V

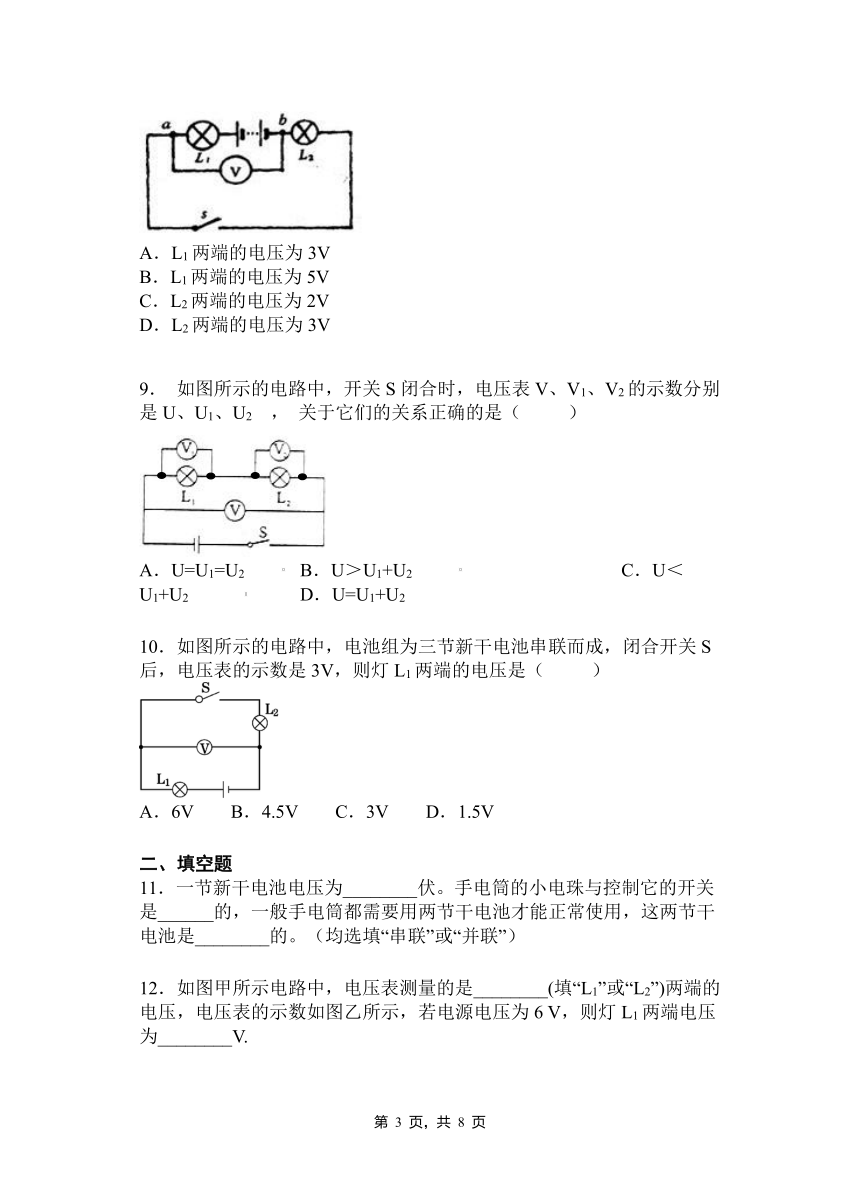

8． 如下图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）
A．L1两端的电压为3V
B．L1两端的电压为5V
C．L2两端的电压为2V
D．L2两端的电压为3V
9． 如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2 ， 关于它们的关系正确的是（ ）
A．U=U1=U2 B．U＞U1+U2 C．U＜U1+U2 D．U=U1+U2
10．如图所示的电路中，电池组为三节新干电池串联而成，闭合开关S后，电压表的示数是3V，则灯L1两端的电压是（ ）
A．6V B．4.5V C．3V D．1.5V
二、填空题
11．一节新干电池电压为________伏。手电筒的小电珠与控制它的开关是______的，一般手电筒都需要用两节干电池才能正常使用，这两节干电池是________的。（均选填“串联”或“并联”）
12．如图甲所示电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为________V.
13．如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V．
14．如图所示的电路，开关闭合后，发现V1和V2表的示数之比为2∶3，则V2与V3的示数之比为______。
15．如图所示电路，电源电压为4.5V，开关闭合后电压表的示数为2.5V，则灯L1两端的电压为_________V，灯L2两端的电压为_________V．
16．如图当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4 V和2.5 V，则电源电压为 ______ V，灯L1两端的电压为 ______ V，灯L2两端的电压为 ______ V．
17．小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示，请你根据该图象写出电压U2和U1的关系式：U2=________．
18．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
19．如图所示电路中，电源是由两节铅蓄电池组成。当只闭合开关S2时，电压表的示数是1V，则灯L2两端的电压为_______V；若开关S1、S2同时闭合，L1两端的电压为______V， L3两端的电压为______V。
20．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为_______V．
三、实验题
21．在“探究串联电路电压的特点”活动中．
(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡．
(2)在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是__________(填出一种即可)．
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_________，理由是____________________________．
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，详解实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：____________，改进方法是____________．
22．小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路.
甲　　　　　　　　　乙
(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 ．
(2)小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是 (写出一种即可)．
(3)排除故障后，小明完成了实验，并把数据记录在下表中.
UAB/V UBC/V UAC/V
1.4 1.4 2.8
分析实验数据得出两个实验结论：
①串联电路两端的电压 各部分电路两端电压之和．
②串联电路中，各部分电路两端电压相等．
(4)实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是 ．另外，小明的实验在设计方案上还存在另一个不足之处是 ．
(5)小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法 (填“能”或“不能”)测出L2两端的电压，理由是 ．
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D A B C D B D D D
二、填空题
11．1.5 串联 串联
12．L2 3.6
13．电源电压 L1 L2 2
14．3∶5
15．2.5 2
16．4 1.5 2.5
17．9V—U1
18． 3 2
19． 3 1 4
20．2 8
三、实验题
21．6 不同 L1被短路(或L2断路) 不能 电压表正、负接线柱接反 实验次数太少，结论不具有普遍性 换用不同规格的小灯泡多次重复实验
22．
对电压表进行调零 L2断路(或L1短路) 等于
选用了相同规格的灯泡做实验 只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性 不能 电压表的正负接线柱接反了
