2021-2022学年人教版物理九年级综合提升

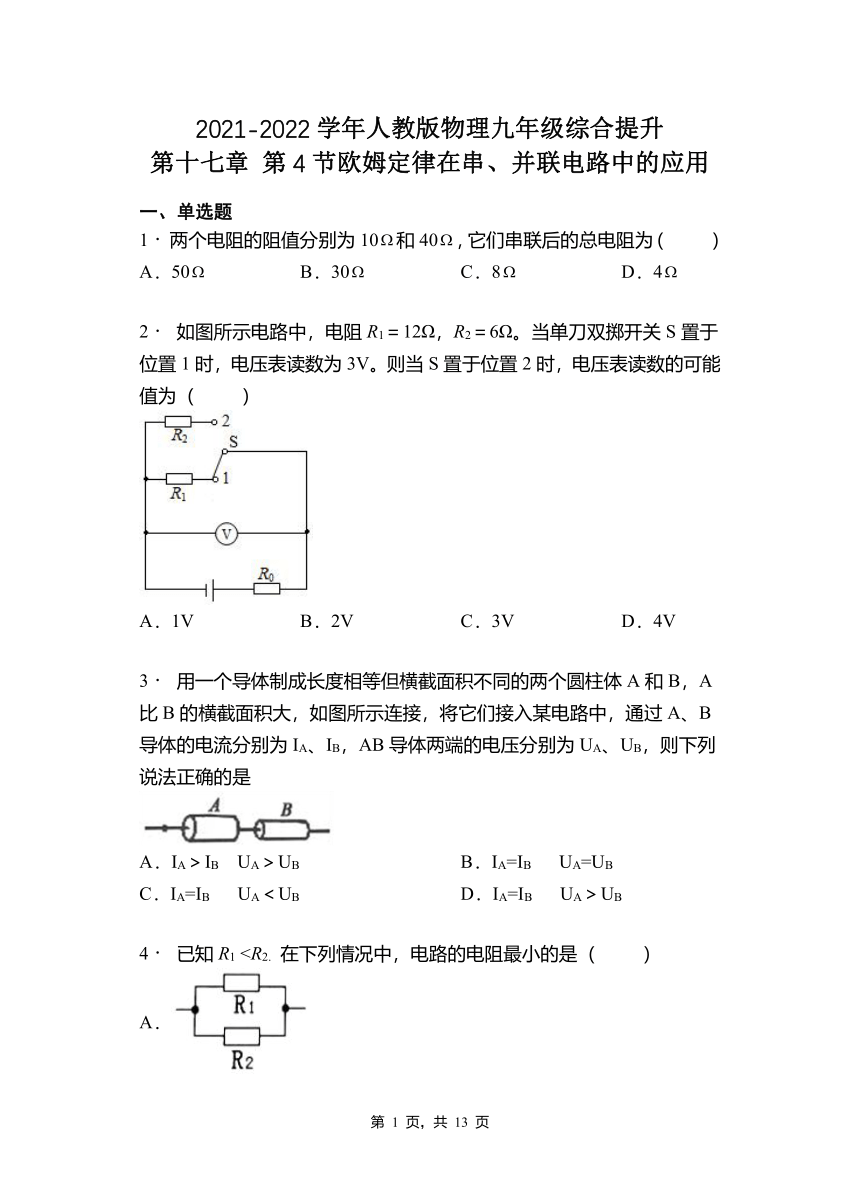

第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题
1． 两个电阻的阻值分别为10和40，它们串联后的总电阻为（ ）
A．50 B．30 C．8 D．4
2． 如图所示电路中，电阻R1＝12Ω，R2＝6Ω。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（ ）
A．1V B．2V C．3V D．4V
3． 用一个导体制成长度相等但横截面积不同的两个圆柱体A和B，A比B的横截面积大，如图所示连接，将它们接入某电路中，通过A、B导体的电流分别为IA、IB，AB导体两端的电压分别为UA、UB，则下列说法正确的是
A．IA＞IB UA＞UB B．IA=IB UA=UB
C．IA=IB UA＜UB D．IA=IB UA＞UB
4． 已知R1 A．
B．
C．
D．

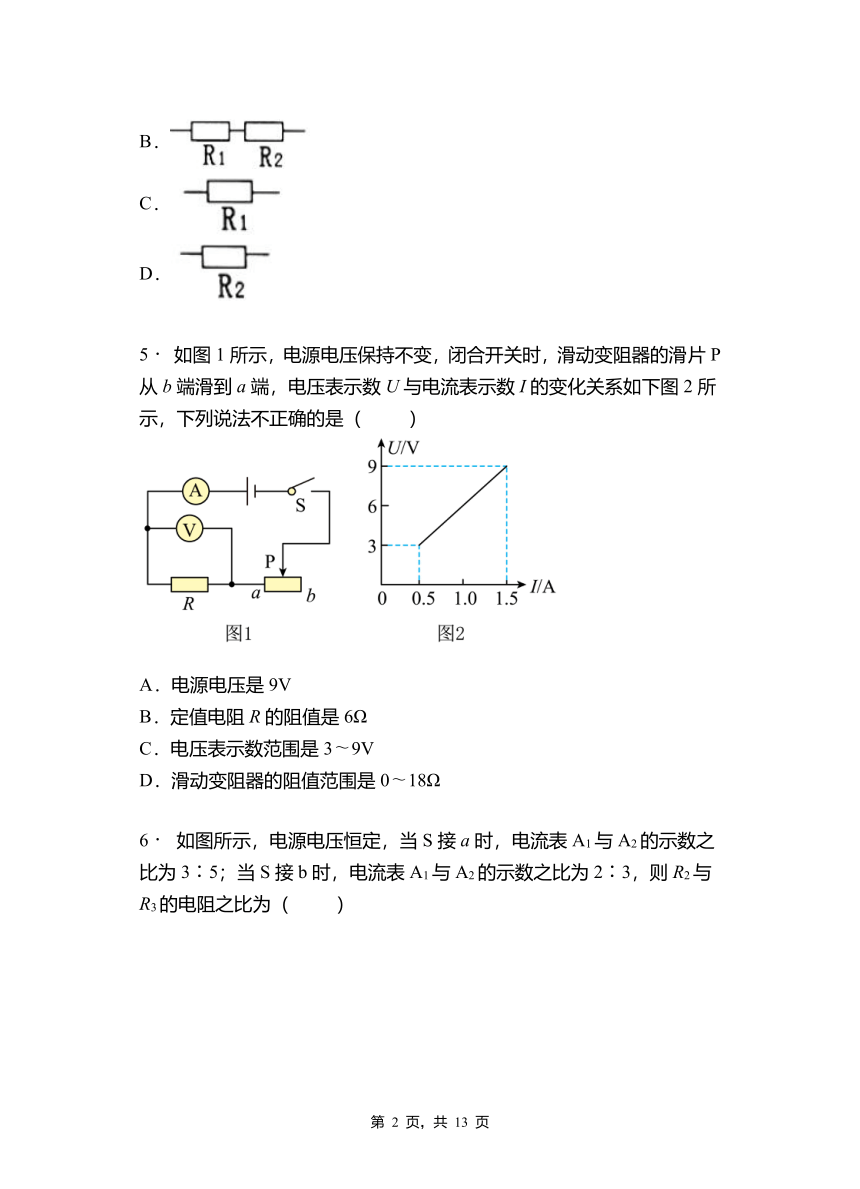

5． 如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如下图2所示，下列说法不正确的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．电压表示数范围是3 9V
D．滑动变阻器的阻值范围是0 18Ω
6． 如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3∶5；当S接b时，电流表A1与A2的示数之比为2∶3，则R2与R3的电阻之比为（ ）
A．9∶10 B．4∶3 C．3∶4 D．5∶2

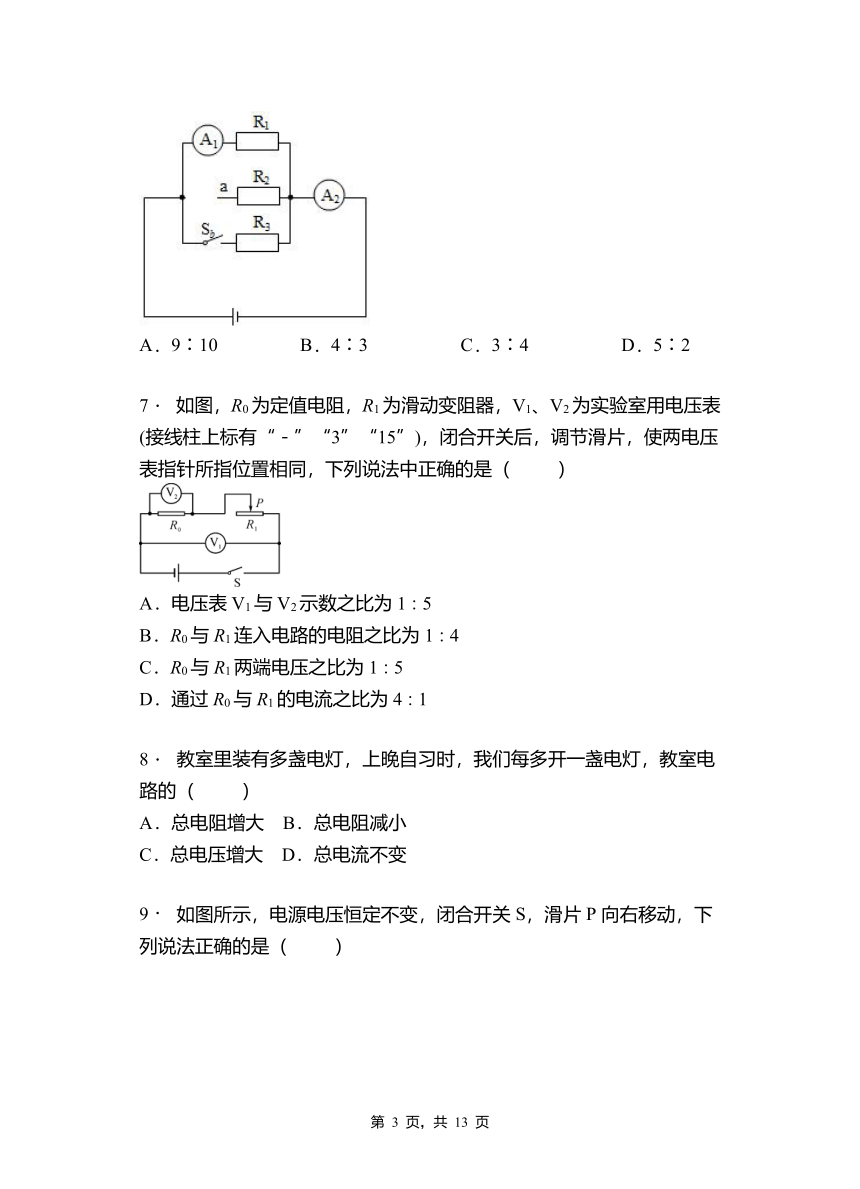

7． 如图，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表(接线柱上标有“－”“3”“15”)，闭合开关后，调节滑片，使两电压表指针所指位置相同，下列说法中正确的是（ ）
A．电压表V1与V2示数之比为1∶5
B．R0与R1连入电路的电阻之比为1∶4
C．R0与R1两端电压之比为1∶5
D．通过R0与R1的电流之比为4∶1
8． 教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯，教室电路的（ ）
A．总电阻增大 B．总电阻减小
C．总电压增大 D．总电流不变
9． 如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（ ）
A．A1示数变小，V示数变小 B．A1示数不变，V示数变小
C．A1示数不变，V示数不变 D．A1示数变小，V示数不变

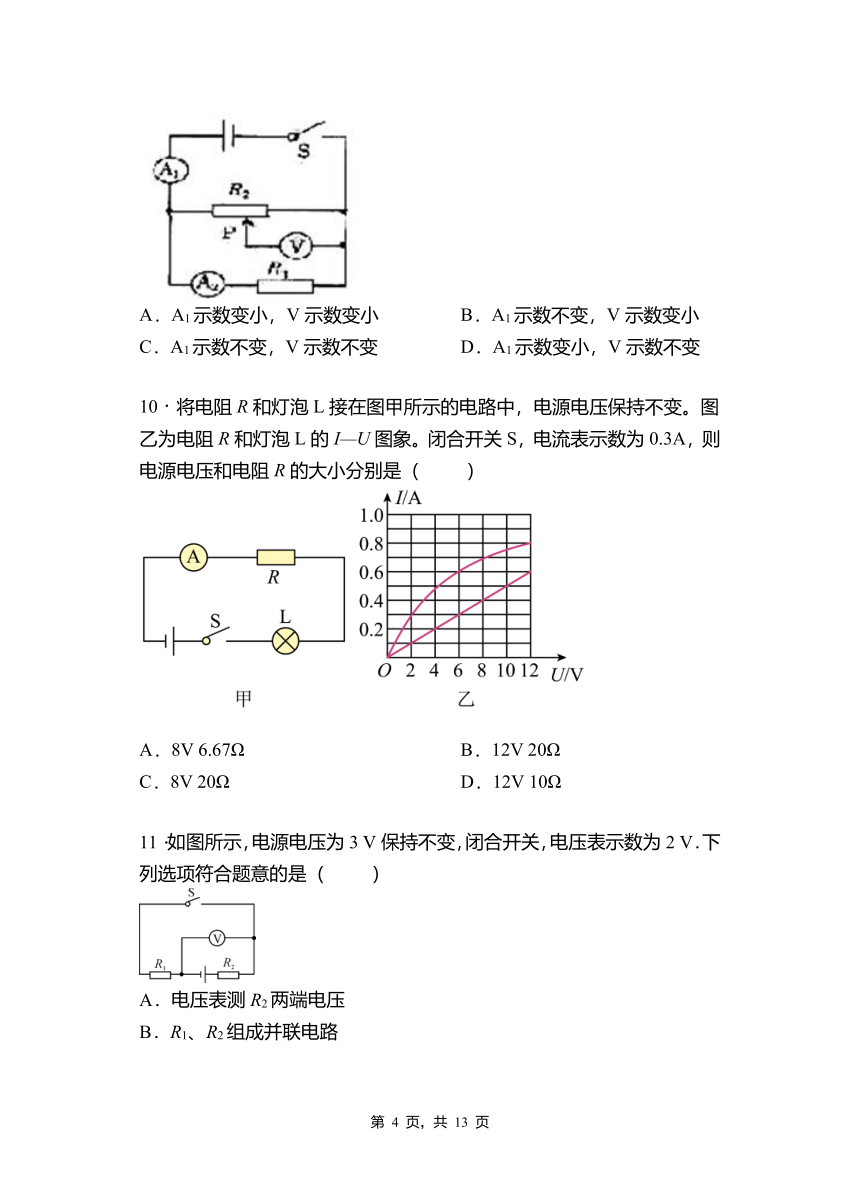

10．将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）
A．8V 6.67Ω B．12V 20Ω
C．8V 20Ω D．12V 10Ω
11．如图所示，电源电压为3 V保持不变，闭合开关，电压表示数为2 V．下列选项符合题意的是（ ）
A．电压表测R2两端电压
B．R1、R2组成并联电路
C．若开关断开，电压表示数为0
D．电阻R1、R2的阻值之比为2∶1

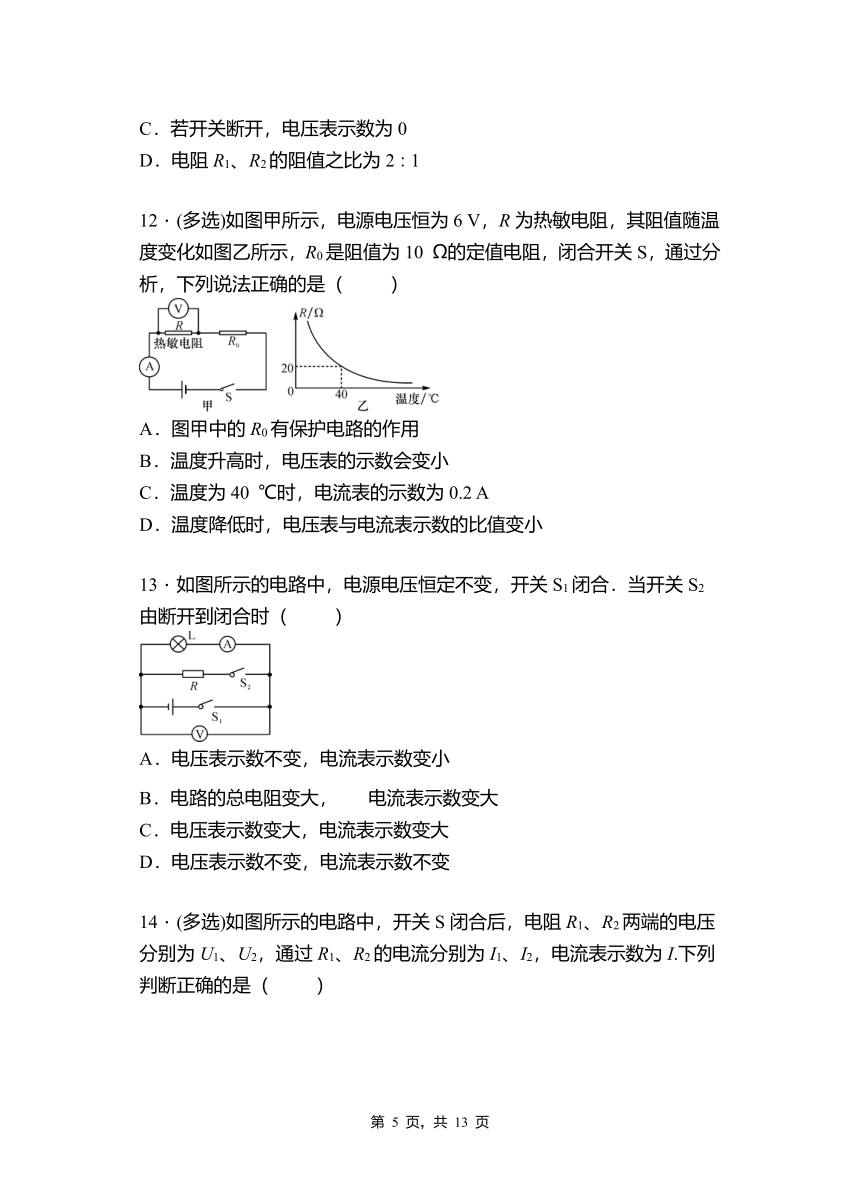

12．(多选)如图甲所示，电源电压恒为6 V，R为热敏电阻，其阻值随温度变化如图乙所示，R0是阻值为10 Ω的定值电阻，闭合开关S，通过分析，下列说法正确的是（ ）
A．图甲中的R0有保护电路的作用
B．温度升高时，电压表的示数会变小
C．温度为40 ℃时，电流表的示数为0.2 A
D．温度降低时，电压表与电流表示数的比值变小
13．如图所示的电路中，电源电压恒定不变，开关S1闭合．当开关S2由断开到闭合时（ ）
A．电压表示数不变，电流表示数变小
B．电路的总电阻变大，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数不变，电流表示数不变
14．(多选)如图所示的电路中，开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，电流表示数为I.下列判断正确的是（ ）
A．若U1＝U2，则R1＝R2
B．若R1＝R2，则I1＝I2C．若R1＜R2，则I1＞I2
D．若R1＞R2，则U1＞U2
15．下列电路中，已知电源电压相等，且R1＜R2，开关闭合后，则电路中电流表的示数最小的是（ ）
A． B．
C． D．
二、填空题
16．如图所示，电源电压不变，R1=2 Ω，R2=3 Ω，R3=4 Ω.只闭合S，电流表A1、A2示数之比为______，电压表V1、V2示数之比为_________．再闭合S1、S2，电压表V1、V2示数之比为 _________．
17．如图所示，电源电压恒为6 V，定值电阻R1＝20 Ω.闭合开关，电流表A2的示数为0.9 A，则电流表A1的示数为 A，定值电阻R2的阻值为__
__Ω.
18．在如图所示的电路中，将开关S闭合时，电流表示数_____，电压表示数_____（均选填“变大”、“变小”或“不变”）．
19．如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10 Ω，若只使R2、R3并联接入电路，则应闭合开关 ，此时电流表的示数为I1；要使R1、R2串联，应断开开关S1、S2，此时电流表的示数为I2，则I1∶I2＝ ．
20．如图是酒驾检测中酒精检测仪的简化电路图．R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小．闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流_______，电压表示数_______．
21．如图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18V，电流表示数的变化范围为0.4~0.6A，那么滑动变阻器的最大阻值是__________．
22．如图，电阻R1和R2的阻值分别为10 Ω和20 Ω，电源电压保持6 V不变．当开关S断开时，电路的总电阻是 Ω，电流表示数为 A；当开关S闭合时，电流表示数为 A.
23．如图所示电路中，电键K由断开到闭合时，电流表A的示数将_____，电压表V的示数将_____．
24．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表示数将_____，电压表示数将_____。
25．变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
电流表A 示数________; 电压表V1示数________; 电压表V2示数________．
26．如图甲所示是电阻R和灯泡L的I-U图像。由图可知，电阻R的阻值是______Ω。将电阻R和灯泡L接在图乙电路中，开关S闭合，电流表示数为0.3 A，则电源电压为______V。
27．如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图，其中定值电阻 R1=6Ω，电源电压恒为 4.5V，R2 的规格为“15Ω,0.5A”，电压表量程为 0-3V，电流表量程为 0-0.6A，闭合 S：
（1）当被测身高较矮时，电流表的示数________（选填“变大”“变小”或“不变”）．
（2）当 R2 接入电路中的电阻为 9Ω时，电压表的示数是______V
（3）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是_________．
28．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向a端滑动过程中，电流表A示数将_______，电压表V示数变化情况是______．
29．在图甲所示的电路中，闭合开关S后，两个电流表的指针指在图乙所示的同一位置．则通过灯L1的电流I1＝ A，通过灯L2的电流I2＝ A，灯L1和L2的电阻之比为 ．
30．已知R1＜R2，如图是将电阻接入电路的四种不同接法，其总电阻最大的接法是 ，总电阻最小的接法是 ．(填序号字母)
三、计算题
31．如图所示，R1=25Ω，小灯泡L的规格为“2.5 V 0.3 A”，电源电压保持不变。
(1)S1、S2都断开时，小灯泡L正常发光，求电源电压。
(2)S1、S2都闭合时，电流表示数变为0.6 A，求R2的阻值。
32．在如图所示的电路中，电源电压为3 V且保持不变，为阻值的定值电阻。闭合开关后，电压表的示数为，求：
（1）通过电阻的电流；
（2）电阻的阻值。
2021-2022学年人教版物理九年级第十七章 第4节 欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A B C A D C B B B C
题号 11 12 13 14 15
答案 D ABC D BC B
二、填空题
16．1:1 1:3 1:1
17．0.3 10
18．变大 变大
19．S1、S2 4:1
20．增大 增大
21．15Ω
22．30 0.2 0.6
23．变大 变大
24．变小 变小
25．变小 变小 变大
26．10Ω 4V
27．变大 2.7 3 Ω~12 Ω
28．变大 变小
29．0.2 0.8 4:1
30．C D
三、计算题
31．(1)10V；(2)50Ω
32．（1）0.2 A （2）5 Ω
