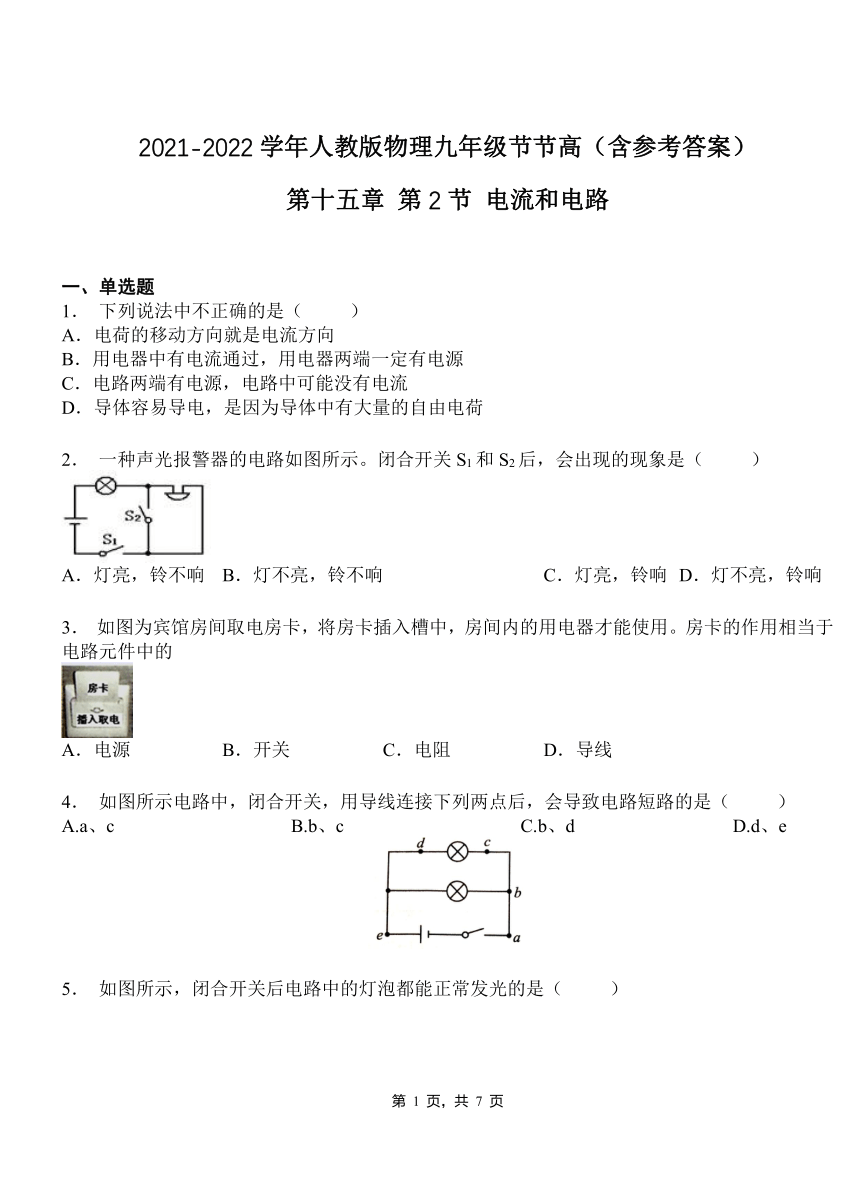

2021-2022学年人教版物理九年级节节高（含参考答案）
第十五章 第2节 电流和电路
一、单选题
1． 下列说法中不正确的是（ ）
A．电荷的移动方向就是电流方向
B．用电器中有电流通过，用电器两端一定有电源
C．电路两端有电源，电路中可能没有电流
D．导体容易导电，是因为导体中有大量的自由电荷
2． 一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响
3． 如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的
A．电源 B．开关 C．电阻 D．导线
4． 如图所示电路中，闭合开关，用导线连接下列两点后，会导致电路短路的是（ ）
A.a、c B.b、c C.b、d D.d、e

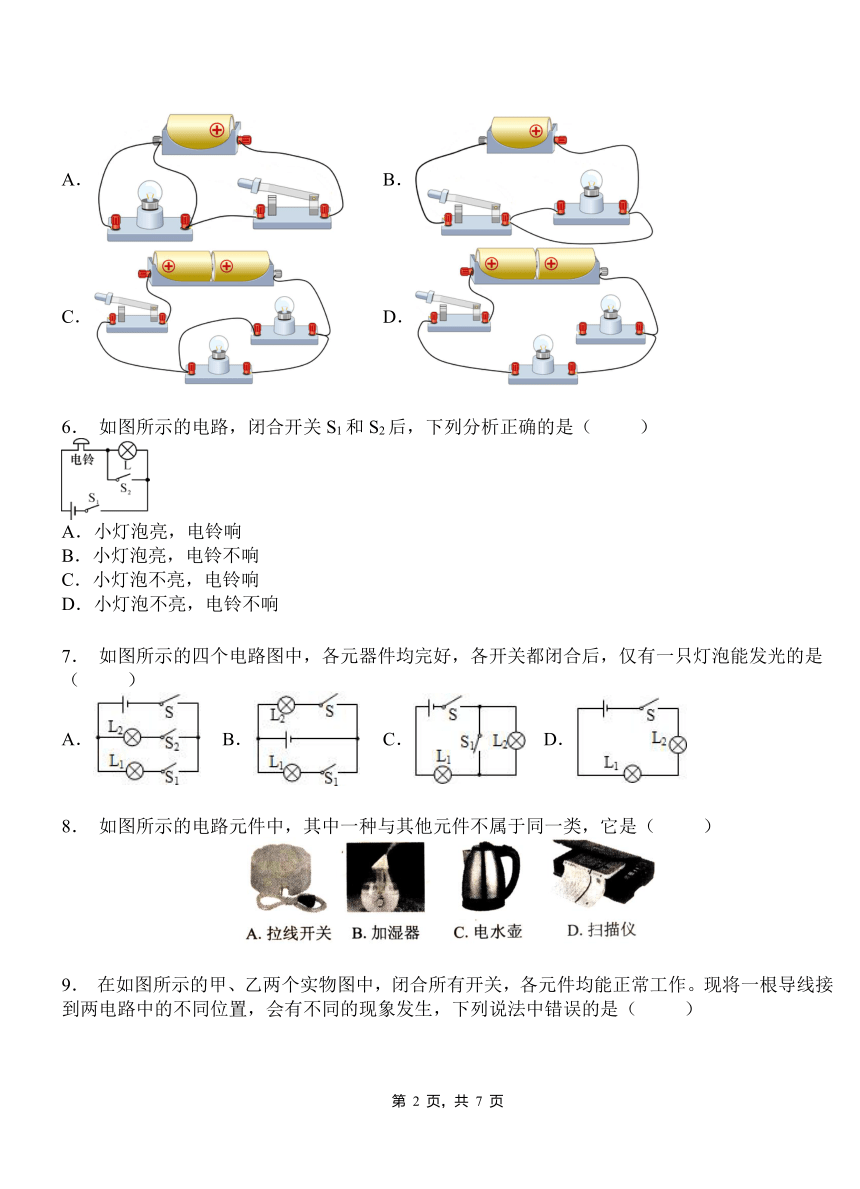

5． 如图所示，闭合开关后电路中的灯泡都能正常发光的是（ ）
A． B．
C． D．
6． 如图所示的电路，闭合开关S1和S2后，下列分析正确的是（ ）
A．小灯泡亮，电铃响
B．小灯泡亮，电铃不响
C．小灯泡不亮，电铃响
D．小灯泡不亮，电铃不响
7． 如图所示的四个电路图中，各元器件均完好，各开关都闭合后，仅有一只灯泡能发光的是（ ）
A． B． C． D．
8． 如图所示的电路元件中，其中一种与其他元件不属于同一类，它是（ ）
9． 在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（ ）
A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光
B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光
10．如图甲所示，高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开．小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光．则（ ）
A．A和Y是同一根电线，B和Z是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．B和X是同一根电线，C和Y是同一根电线
二、填空题
11．如图所示电路，当S1、S2都断开时是 路，当S1、S2都闭合时是 路；当S1闭合、S2断开时灯泡 (填“不发光”或“发光”)．
12．如图所示，验电器的工作原理是_________；用一个带负电的物体a去接触不带电的验电器的金属球b时，a上的一些________转移到b上，所以金属球b也带上负电，瞬时电流方向_____（选填“a→b”、“b→a”）．
13．画电路图时的要求：导线用笔画线表示，尽量_______；交叉连接的导线，要在连接处画一个“_______点” 表示相交且相连；各元件的摆放顺序要与实际元件位置_______；元件不能画在_______处。
14．如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的__________，充电过程是将电能转化为__________能。
15．如图为宾馆房间的取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的 ．
16．如图所示是电扇正立时的示意图，有一个自动断电的安全装置，内部小金属球可以自由移动，当电扇倒立时，电路是
路；当电扇正立时，电路是 路。(均选填“断”“短”或“通”)
17．如图所示的电路中，属于断路的是 ，属于通路的是 ，属于短路的是 ．
18．如图所示是小明的物理老师在课堂上演示的一个实验．把一张细条状的锡箔纸两端分别压在干电池的正负极上，不一会儿，锡箔纸就燃烧了起来．这是由于电源发生了 ，将大量电能转化为 能．
19．如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态。
20．电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。
2021-2022学年人教版物理九年级第十五章 第2节 电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A B C C C C A B D
二、填空题
11．断 短 发光
12．同种电荷相互排斥 电子 b→a
13．横平竖直 黑 相对应 拐角
14．用电器 化学能
15．开关
16．断 通
17．C A B
18．短路 内
19．开路 通路
20．开关 用电器
