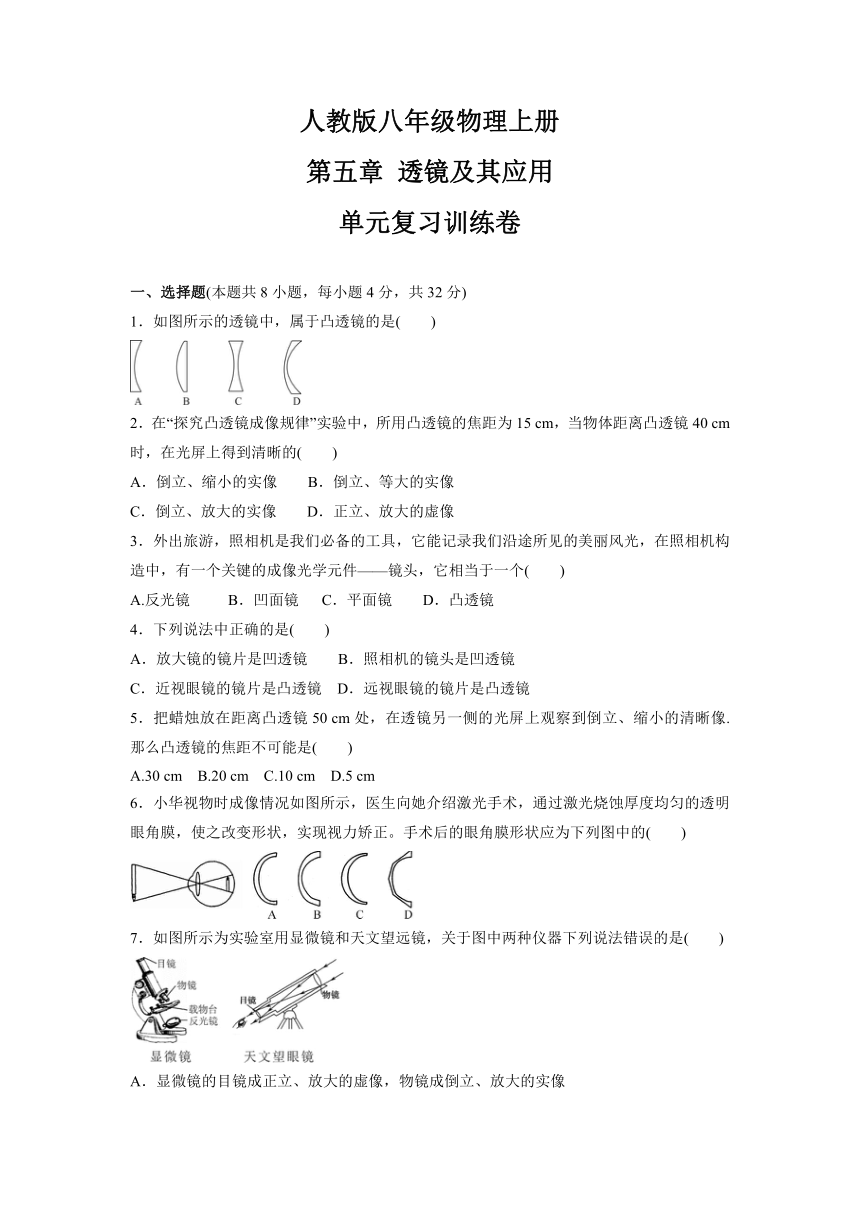

人教版八年级物理上册
第五章 透镜及其应用
单元复习训练卷
一、选择题(本题共8小题，每小题4分，共32分)
1．如图所示的透镜中，属于凸透镜的是( )
2．在“探究凸透镜成像规律”实验中，所用凸透镜的焦距为15 cm，当物体距离凸透镜40 cm时，在光屏上得到清晰的( )
A．倒立、缩小的实像 B．倒立、等大的实像
C．倒立、放大的实像 D．正立、放大的虚像
3．外出旅游，照相机是我们必备的工具，它能记录我们沿途所见的美丽风光，在照相机构造中，有一个关键的成像光学元件——镜头，它相当于一个( )
A.反光镜 B．凹面镜 C．平面镜 D．凸透镜
4．下列说法中正确的是(　　)
A．放大镜的镜片是凹透镜 B．照相机的镜头是凹透镜
C．近视眼镜的镜片是凸透镜 D．远视眼镜的镜片是凸透镜
5．把蜡烛放在距离凸透镜50 cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像.那么凸透镜的焦距不可能是( )
A.30 cm B.20 cm C.10 cm D.5 cm
6．小华视物时成像情况如图所示，医生向她介绍激光手术，通过激光烧蚀厚度均匀的透明眼角膜，使之改变形状，实现视力矫正。手术后的眼角膜形状应为下列图中的( )
7．如图所示为实验室用显微镜和天文望远镜，关于图中两种仪器下列说法错误的是( )
A．显微镜的目镜成正立、放大的虚像，物镜成倒立、放大的实像
B．天文望远镜的物镜焦距比目镜焦距长
C．显微镜的放大倍数只与物镜有关，与目镜无关
D．天文望远镜的物镜越大，能会聚更多的光，成像更清晰明亮
8．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像，下列说法正确的是( )
A．凸透镜的焦距可能是6 cm
B．图中凸透镜成像的特点应用在了照相机上
C．保持凸透镜的位置不变，将蜡烛和光屏位置互换，光屏上将不能成像
D．保持蜡烛和凸透镜位置不变，将凸透镜换为焦距更小的凸透镜，将光屏向左移动合适距离，不可能再次得到清晰的像
二、填空题(每空2分，共36分)
9．小明同学经常通过观察和实验，探索物理的奥秘。在某次实验中，用一只透镜正对太阳光，如图所示，纸板上出现的现象表明该透镜对光有________作用，是________(填“凹”或“凸”)透镜。
10．在探究凸透镜成像规律的过程中，小刚看到如图所示清晰的像，若在像的位置放一个光屏，光屏_______(选填“能”或“不能”)承接到该像，此时物与像在凸透镜的_______(选填“同侧”或“异侧”)，这个像的性质是_________(选填“倒立缩小”“倒立放大”“正立缩小”“正立放大”)的____(选填“实”或“虚”)像。
11．小明将一支点燃的蜡烛放在凸透镜(f＝10 cm)前18 cm处，光屏上得到了烛焰 、_________的清晰像。然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜片对光线有会聚作用，所以光屏上烛焰的清晰像变 (如图所示)。若想在光屏上重新得到清晰的烛焰像，他可将光屏靠近 。
12．如图所示的是一玩具望远镜的结构示意图，其中的物镜和目镜都是凸透镜，则物镜的成像情况与________相同，目镜的成像情况与____________相同。(均填“照相机”“投影仪”或“放大镜”)
13．如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知：__ __(填“甲透镜”或“乙透镜”)是凹透镜，可用于__ _(填“远视”或“近视”)眼的矫正。
14．如图是小阳制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的套筒，DF处装入凸透镜。当手电筒作照明用时，调节套筒，使灯泡灯丝处于________位置，射出平行光线；在此基础上，作为幻灯机使用时，在AB处插入幻灯片，接下来应把套筒向________(填“左”或“右”)移动，才能在前方屏幕上观察到________(填“正立”或“倒立”)放大的实像。
三、作图题(12分)
15．如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线。
16．人在水中看物体会成像在视网膜后，相当于人眼的晶状体变__ __(填“厚”或“薄”)。潜水员戴上潜水镜实质上是在眼前加上一个空气层，如图所示。请根据图中已有的光路，完成光路图，画出物体A的大致位置。
　　　　　　
四、实验探究题(每空2分，共20分)
17．在探究“凸透镜成像的规律”的实验中。
(1)如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象。由图象可知凸透镜的焦距是____cm。
(2)把蜡烛放在距凸透镜左侧16 cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、_______的实像。
(3)实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有_______作用，所以光屏上原来清晰的像变得模糊了。若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏_______凸透镜。
18．下面是玲玲探究“凸透镜成像规律”的实验。
(1)玲玲将蜡烛、焦距为10 cm的凸透镜、光屏依次放在光具座上，点燃蜡烛并调整烛焰、凸透镜、光屏三者的中心在同一高度，这样做的目的是_____________________________。
(2)玲玲将凸透镜固定在光具座50 cm的刻度线处，将蜡烛和光屏移至如图所示的位置时，光屏上出现了烛焰清晰的像，该成像原理在实际中的应用是_______________(填“照相机”“投影仪”或“放大镜”)。
(3)实验过程中蜡烛由于燃烧而变短，为了使烛焰的像再次成在光屏的中心，应向下移动____________(填“光屏”或“凸透镜”)。
(4)玲玲将蜡烛移到35 cm刻度线处，保持透镜的位置不变，应将光屏移至__________ cm刻度线处，才能再次在光屏上呈现清晰的像。
(5)若在蜡烛和凸透镜之间合适的位置放一个近视眼镜，为了使光屏上重新呈现清晰的像，光屏应向________(填“左”或“右”)移动；若不移动光屏，并保持近视眼镜的位置不变，玲玲更换另一个凸透镜，光屏上也得到了清晰的像，那么此凸透镜的焦距应__________(填“大于”或“小于”)10 cm。
参考答案
一、选择题
1-4BADD 5-8ABCB
二、填空题
9．会聚 凸
10. 不能 同侧 正立放大 虚
11．倒立 放大 模糊了 凸透镜
12．照相机 放大镜　
13．乙透镜 近视
14．焦点 右 倒立
三、作图题
15．解：如图所示 。
16．解：薄 如图所示 。
四、实验探究题
17. (1) 10
(2)放大
(3)发散 远离
18. (1)使像成在光屏的中央
(2)照相机
(3)凸透镜
(4)80
(5)右 小于
