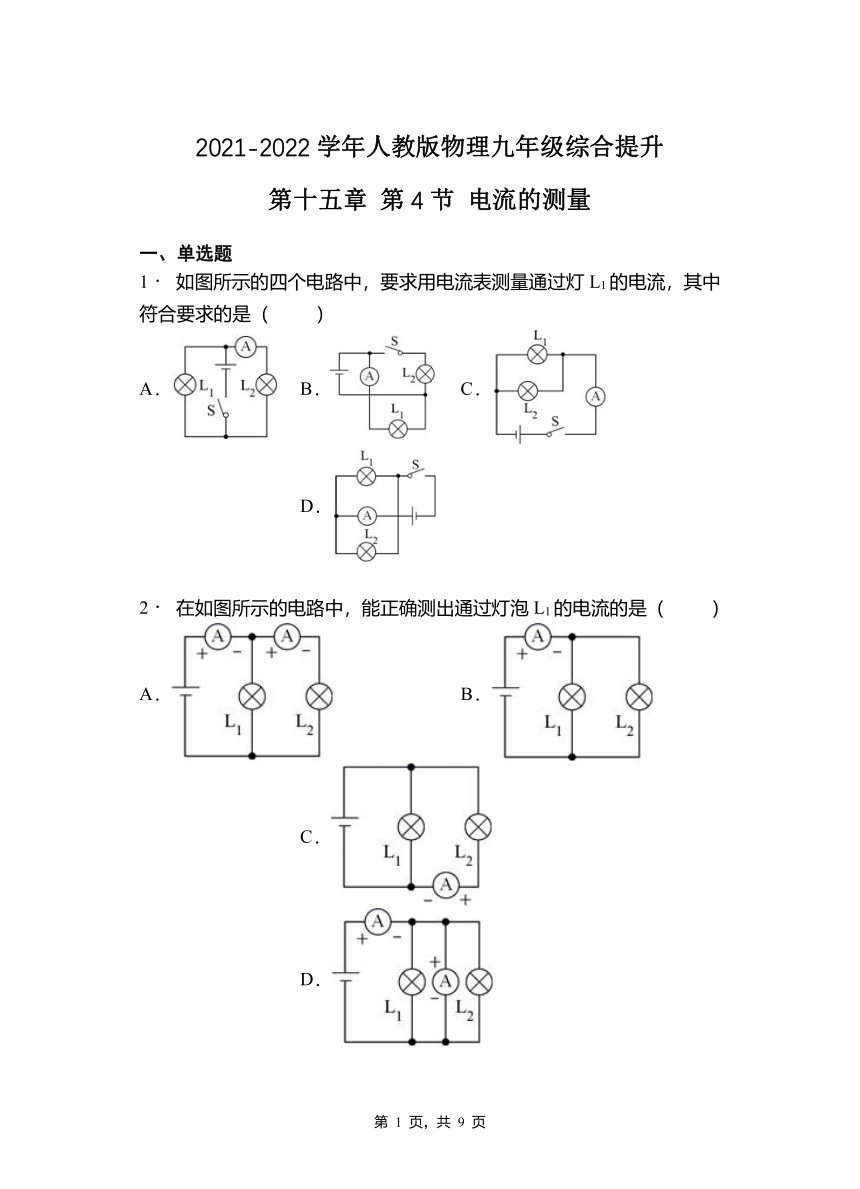

2021-2022学年人教版物理九年级综合提升
第十五章 第4节 电流的测量
一、单选题
1. 如图所示的四个电路中,要求用电流表测量通过灯L1的电流,其中符合要求的是( )
A. B. C. D.
2. 在如图所示的电路中,能正确测出通过灯泡L1的电流的是( )
A. B. C. D.

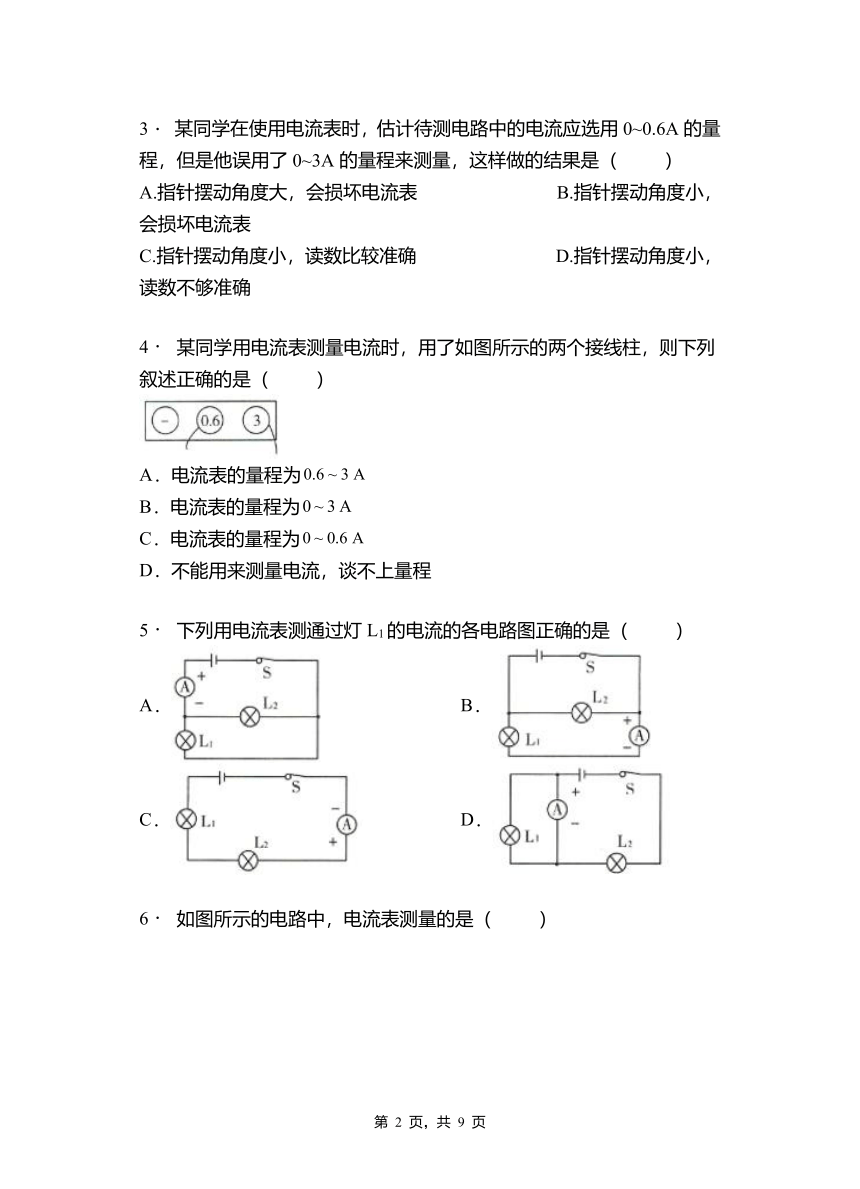

3. 某同学在使用电流表时,估计待测电路中的电流应选用0~0.6A的量程,但是他误用了0~3A的量程来测量,这样做的结果是( )
A.指针摆动角度大,会损坏电流表 B.指针摆动角度小,会损坏电流表
C.指针摆动角度小,读数比较准确 D.指针摆动角度小,读数不够准确
4. 某同学用电流表测量电流时,用了如图所示的两个接线柱,则下列叙述正确的是( )
A.电流表的量程为
B.电流表的量程为
C.电流表的量程为
D.不能用来测量电流,谈不上量程
5. 下列用电流表测通过灯L1的电流的各电路图正确的是( )
A. B.
C. D.

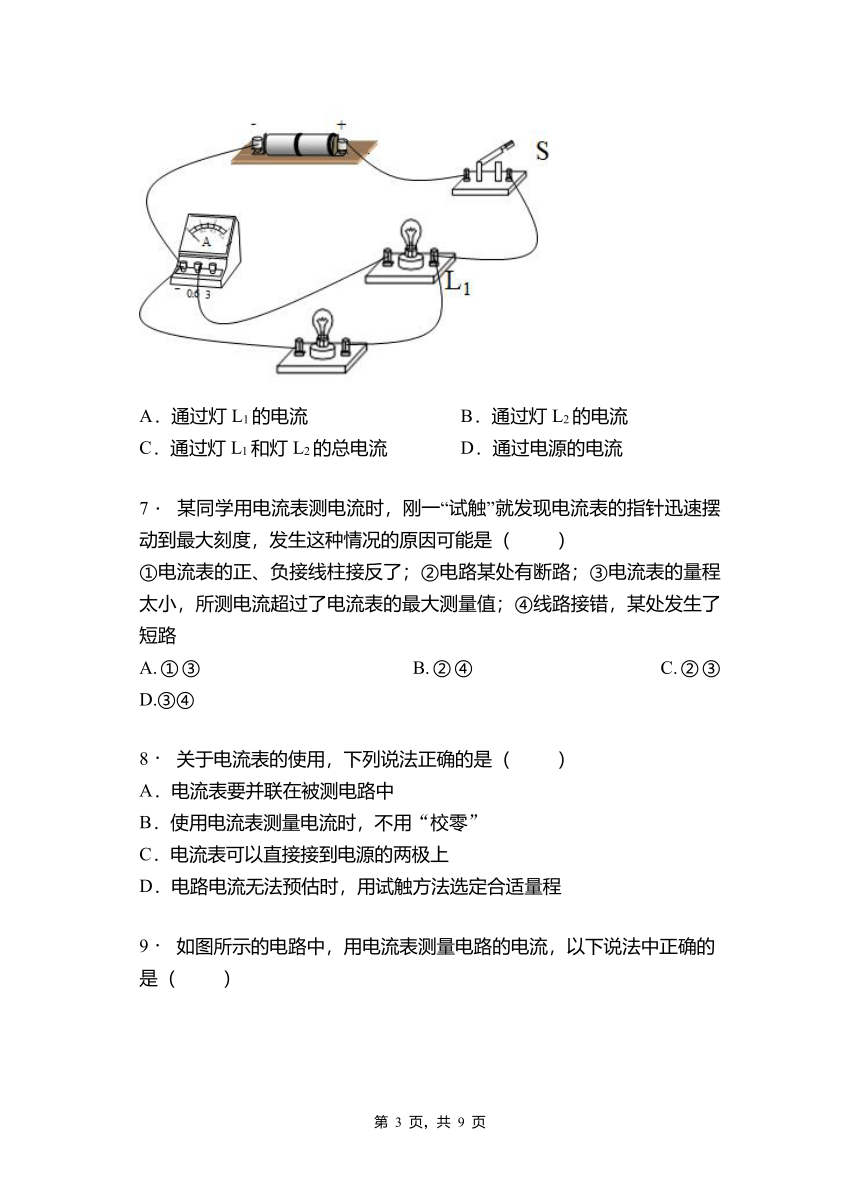

6. 如图所示的电路中,电流表测量的是( )
A.通过灯L1的电流 B.通过灯L2的电流
C.通过灯L1和灯L2的总电流 D.通过电源的电流
7. 某同学用电流表测电流时,刚一“试触”就发现电流表的指针迅速摆动到最大刻度,发生这种情况的原因可能是( )
①电流表的正、负接线柱接反了;②电路某处有断路;③电流表的量程太小,所测电流超过了电流表的最大测量值;④线路接错,某处发生了短路
A.①③ B.②④ C.②③ D.③④
8. 关于电流表的使用,下列说法正确的是( )
A.电流表要并联在被测电路中
B.使用电流表测量电流时,不用“校零”
C.电流表可以直接接到电源的两极上
D.电路电流无法预估时,用试触方法选定合适量程
9. 如图所示的电路中,用电流表测量电路的电流,以下说法中正确的是( )
A.电流表测的是L1的电流
B.电流表测的是L2的电流
C.电流表与电灯并联了
D.电流表测的是干路中的电流
10.如图所示为用电流表测量通过灯泡L1的电流的电路图,其中电路连接正确的是( )
二、填空题
11.电流是表示____________的物理量,用符号___表示,国际单位是_______,用符号____表示。
12.使用电流表测电流之前应注意两个事项:①检查指针是否指在________;②明确它的________和________.
13.如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程,示数是 ________A;乙采用的是_______量程,示数是 _________A。
14.用电流表测电流时,电流表要和被测用电器 联;如图甲所示的电路,当开关S闭合后,电流表测量的是通过
(选填“干路”“L1”或“L2”)的电流,电流表的指针偏转如图乙所示,电流表的分度值是 ,示数是 。
15.如图所示,甲电流表的读数是 A,乙电流表的读数是 A.
16.通过彩色电视机的电流约为200 mA= A,通过液晶显示电子计算器的电流约为130 μA= A.
17.下表是部分用电器的电流值,电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。则台灯应该是电器 ,计算器应该是电器 。100 μA= mA,120mA= A。
电器1 电器2 电器3 手机充电器
100μA 0.2A 3A 120 mA
18.如图所示,是实验室中常见的一种仪表的示意图,请你写出从图中得到的三条信息:
①___________;②____________;③__________.
19.小莹同学测量电流时,连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,原因是电流表______;断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,接下来的操作是:断开开关,______继续进行实验。
20.用电流表测电流时,某同学接入电路的是0~0.6 A的量程,却在0~3 A的量程中读成2.4 A,则实际测得的电流应是 A.
21.指出下列电路中电流表的接法是否正确,如不正确,请说明错误的原因(把答案写在横线上)
(1)如图甲所示的电路.
答:________.
(2)如图乙所示的电路
答:________.
22.读出如图1和如图2的电流表的示数。I1=_________A ,I2=_________A 。
23.如图所示,实验室常用的学生电流表的三个接线柱分别用A、B、C表示,若使电流表测灯L2中的电流,线头M可接在 上;若使电流表测干路中的电流,线头M可接在 上。(均选填“A”“B”“C”)
24.电流表是用来测量________的仪器,电流表的测量范围叫________.要测量电路中通过某个元件的电流,必须把电流表与这个元件________起来,并且要使电流从电流表的________接线柱流进,从________接线柱流出.
25.表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流,用“I”表示,电流的单位是安培,符号A,还有毫安(mA)、微安( A),0.5A=______mA=______ A
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B A D D C A D D B D
二、填空题
11.电流强弱I安培A
12.零刻线量程分度值
13.0A-3A2.40A-0.6A0.52
14.串 L2 0.02 0.28
15.1.3 0.24
16.0.2 1.3×10-4
17.2 1 0.1 0.12
18.是一个电流表 电流表选择的量程是0~3A 电流表的示数为1.5A
19.正负接线柱反接 改接小量程
20.0.48
21.电流表的正、负接线柱接反了; 电流表并联在小灯泡的两端
22.0.421.4
23.A C
24.电路电流 量程 串联 正 负
25.电流 500 0.5×106
