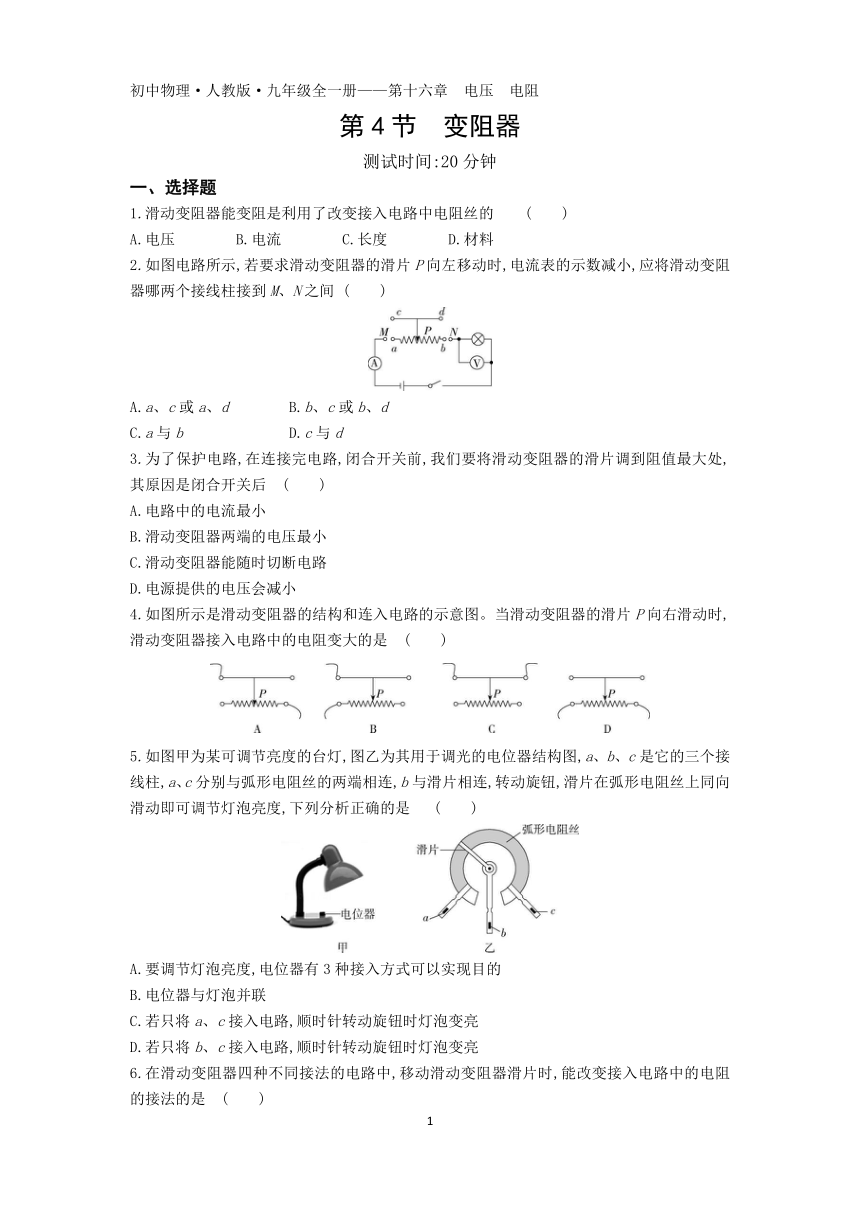

初中物理·人教版·九年级全一册——第十六章　电压　电阻
第4节　变阻器
测试时间:20分钟
一、选择题
1.滑动变阻器能变阻是利用了改变接入电路中电阻丝的 (　　)
A.电压　　　　B.电流　　　　C.长度　　　　D.材料
2.如图电路所示,若要求滑动变阻器的滑片P向左移动时,电流表的示数减小,应将滑动变阻器哪两个接线柱接到M、N之间 (　　)
A.a、c或a、d　　　　B.b、c或b、d
C.a与b　　　　 D.c与d
3.为了保护电路,在连接完电路,闭合开关前,我们要将滑动变阻器的滑片调到阻值最大处,其原因是闭合开关后 (　　)
A.电路中的电流最小
B.滑动变阻器两端的电压最小
C.滑动变阻器能随时切断电路
D.电源提供的电压会减小
4.如图所示是滑动变阻器的结构和连入电路的示意图。当滑动变阻器的滑片P向右滑动时,滑动变阻器接入电路中的电阻变大的是 (　　)
5.如图甲为某可调节亮度的台灯,图乙为其用于调光的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是 (　　)
A.要调节灯泡亮度,电位器有3种接入方式可以实现目的
B.电位器与灯泡并联
C.若只将a、c接入电路,顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路,顺时针转动旋钮时灯泡变亮
6.在滑动变阻器四种不同接法的电路中,移动滑动变阻器滑片时,能改变接入电路中的电阻的接法的是 (　　)
A.接两个“上”接线柱
B.接两个“下”接线柱
C.接“一上一下”两个接线柱
D.无论怎么接都可以
7.小明做“用滑动变阻器改变电流”的实验时,连好如图所示的电路,将滑动变阻器的滑片滑到最大阻值处,闭合开关S,发现灯泡不亮。接下来,以下做法最合理的是 (　　)
A.断开开关S,更换灯泡重新实验
B.断开开关S,拆掉导线重新连接电路
C.断开开关S,增加电池的个数重新实验
D.观察电流表的示数是否为零,判断电路是否断路
8.在如图所示的四个实验中,能模拟滑动变阻器原理的是 (　　)
二、填空题
9.实验室中有一标有“20 Ω　2 A”字样的滑动变阻器,如图所示,若要把它其中的两个接线柱连接到电路中,共有　　　　种正确接法;“2 A”指的是　　　　　　　　　　　　　　。
10.为了使滑动变阻器对电路起到保护作用,一般将它　　　　联在电路中,并且通常在使用前将滑片调到　　　　的位置上。常温下,两根长度相等、横截面积不同的同种材料制成的电阻丝,粗电阻丝的电阻　　　　细电阻丝的电阻;把它们串联在电路中,通过粗电阻丝的电流　　　　通过细电阻丝的电流。(后两空均选填“大于”“等于”或“小于”)。
11.如图是调节收音机音量的电位器结构图,它实质上是一个　　　　　　,它在电路中的有效连接方法有　　　　种。
12.滑动变阻器的原理是通过改变连入电路中电阻丝的　　　　来改变电阻,从而改变电路中的　　　　。如图所示是滑动变阻器的结构示意图,要使滑片P向右滑动时连入电路中的电阻变大,应接入电路的接线柱是C和　　　　。滑动变阻器的铭牌上标有“50 Ω　2 A”的字样,其中“50 Ω”指的是　　　　　　　　　　　　　　。
13.图中电阻箱的示数为　　　　Ω。
一、选择题
1.答案　C　滑动变阻器是通过改变接入电路部分电阻丝的长度来改变电阻大小,从而逐渐改变电路中的电流的。选C。
2.答案　B　滑动变阻器要采用“一上一下”的接法,所以排除C和D选项;要求变阻器的滑片P向左移动时,电流表的示数减小,即滑动变阻器接入电路的电阻增大,则滑片右侧的电阻丝应接入电路,所以下面接线柱应选b,上面接线柱可选c或d,故B正确,A错误。选B。
3.答案　A　为保护电路,滑动变阻器一般串联在电路中,滑动变阻器连入电路时,滑片滑到阻值最大处,电路中总电阻最大,电源电压不变,此时电路中电流最小,故A正确;根据串联电路分压的特点可知,电阻越大,分得的电压越大,故此时变阻器两端的电压最大,故B错误;滑动变阻器串联在电路中,可以改变电路中的电流,但不能随时切断电路,故C错误;电源提供的电压不变,故D错误。选A。
4.答案　B　A图中滑动变阻器滑片向右滑动时,接入电路中的电阻丝变短,电阻变小,故A不合题意;B图中滑动变阻器滑片向右滑动时,接入电路中的电阻丝变长,电阻变大,故B符合题意;C图中滑动变阻器接上面两个接线柱,滑片滑动时电阻不变,故C不合题意;D图中滑动变阻器接下面两个接线柱,滑片滑动时不改变电路中的电阻大小,故D不合题意。选B。
5.答案　D　要调节灯泡亮度,图中电位器有两种接入方式可以实现目的,分别是接b、c和a、b,故A错误;电位器串联在电路中能改变电路中电流的大小,所以图中电位器应与灯泡串联,故B错误;若只将a、c接入电路,电位器的全部电阻丝都接入电路,不能改变电路中的电流,所以不能改变灯泡的亮度,故C错误;若只将b、c接入电路,滑片右边的电阻丝接入电路,顺时针转动旋钮时,电位器接入电路的电阻变小,电路中电流变大,灯泡变亮,故D正确。选D。
6.答案　C　滑动变阻器有四个接线柱,选择“一上一下”接入电路,移动滑动变阻器滑片时,才能改变接入电路中的电阻,故C正确,A、B、D错误。选C。
7.答案　D　该电路为串联电路,闭合开关,灯泡不亮时,应先观察电流表是否有示数,如果无示数,说明电路出现断路,然后检测出断路的位置,并进行处理,而不应该盲目地更换灯泡、重新连接电路或增加电池的个数,故只有D选项做法最合理。选D。
8.答案　C　A图中是水果电池的示意图,不能模拟滑动变阻器原理,故A不合题意;B图中是定值电阻与灯泡的串联电路,不能模拟滑动变阻器原理,故B不合题意;C图中通过改变小夹子在金属丝上的位置,可改变接入电路中电阻丝的长度,从而改变电阻,能模拟滑动变阻器原理,故C符合题意;D图中无法改变铅笔芯接入电路中的长度,不能模拟滑动变阻器原理,故D不合题意。选C。
二、填空题
9.答案　2　允许通过该滑动变阻器的最大电流为2 A
解析　要把有3个接线柱的滑动变阻器中的两个接线柱接入电路中,有3种接法,其中A、B接入电路中后,无法改变电阻值,因此正确的接法有2种:C、A和C、B。滑动变阻器铭牌上“2 A”的含义是指允许通过该滑动变阻器的最大电流为2 A。
10.答案　串　阻值最大　小于　等于
解析　为了使滑动变阻器对电路起到保护作用,一般将滑动变阻器和用电器串联;为了保护电路,在使用前通常将滑片调到阻值最大的位置上;常温下,两根长度相等、横截面积不同的同种材料制成的电阻丝,粗电阻丝的电阻要小于细电阻丝的电阻;把它们串联在电路中,根据串联电路的电流特点可知,通过粗电阻丝的电流等于通过细电阻丝的电流。
11.答案　滑动变阻器　2
解析　收音机中调节音量的电位器实质上是一个滑动变阻器,是靠改变接入电路中电阻丝的长度来改变电阻的大小,从而改变电路中电流的大小的;它在电路中的有效连接方法有2种,连接B和A或B和C,都能起到调节音量大小的作用。
12.答案　长度　电流　A　滑动变阻器的最大阻值是50 Ω
解析　滑动变阻器的原理是通过改变连入电路中电阻丝的长度来改变电阻,从而改变电路中的电流;由图可知,要使滑片P向右滑动时电阻变大,应使接入电路中电阻丝的长度增大,所以应接入电路的接线柱为C和A;滑动变阻器的铭牌上标有“50 Ω　2 A”的字样,其中“50 Ω”表示滑动变阻器的最大阻值是50 Ω。
13.答案　8 532
解析　由图可知,电阻箱的示数为8×1 000 Ω+5×100 Ω+3×10 Ω+2×1 Ω=8 532 Ω。
