物理中考总复习
第三章:光现象（课时二）

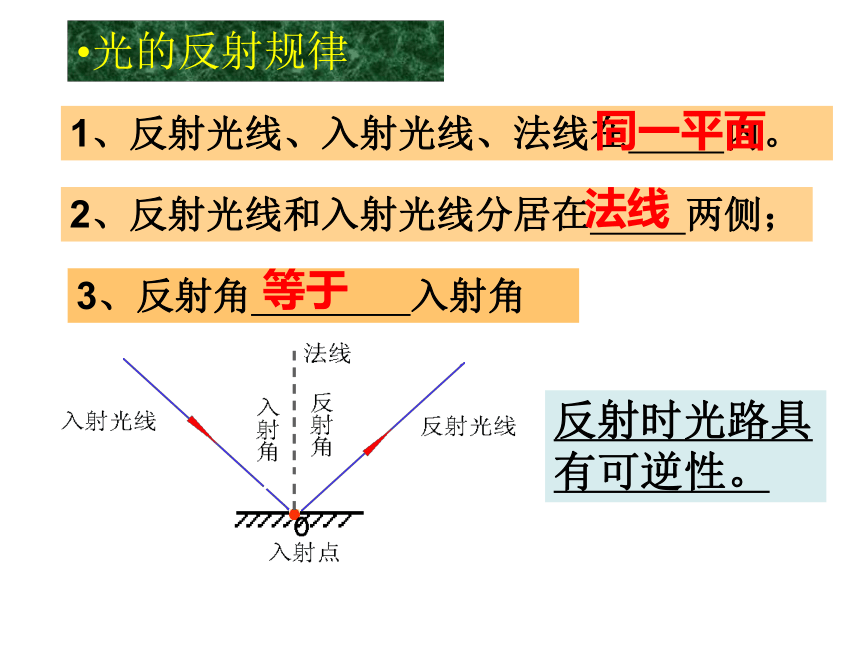

光的反射规律
1、反射光线、入射光线、法线在 内。
2、反射光线和入射光线分居在 两侧；
3、反射角 入射角
同一平面
法线
等于
反射时光路具有可逆性。

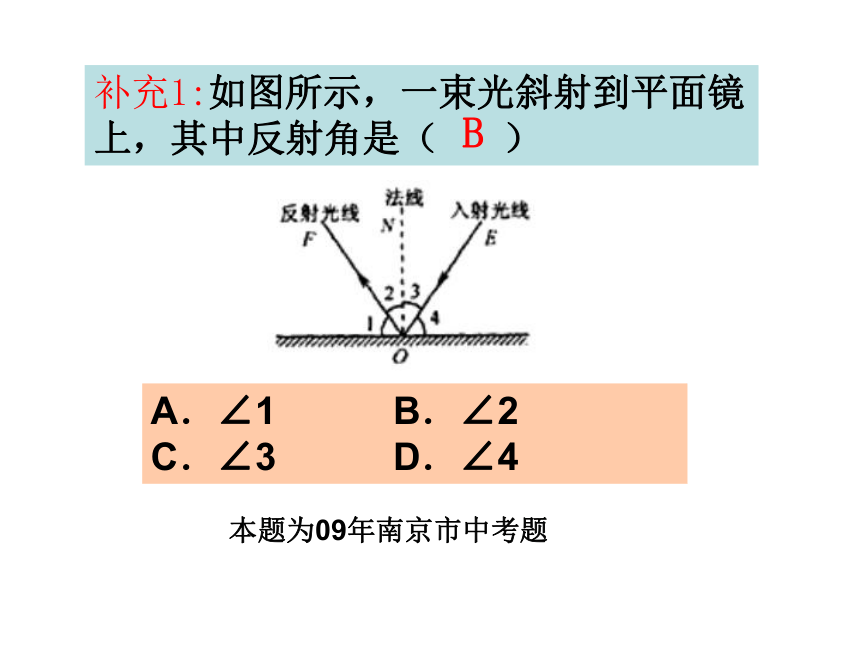

补充1:如图所示，一束光斜射到平面镜上，其中反射角是（ ）
A．∠1 B．∠2 C．∠3 D．∠4
本题为09年南京市中考题
B

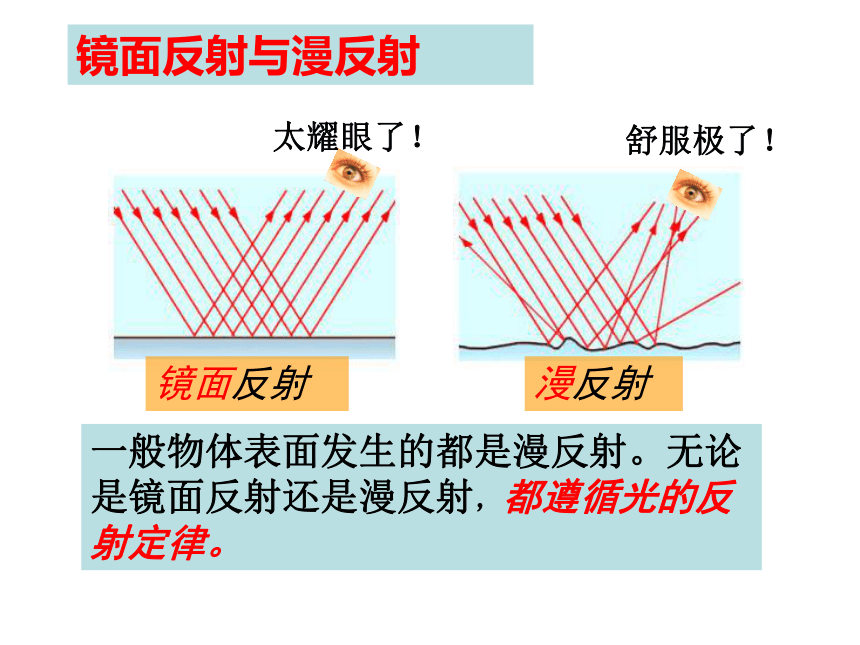

镜面反射与漫反射
太耀眼了！
舒服极了！
镜面反射
漫反射
一般物体表面发生的都是漫反射。无论是镜面反射还是漫反射，都遵循光的反射定律。

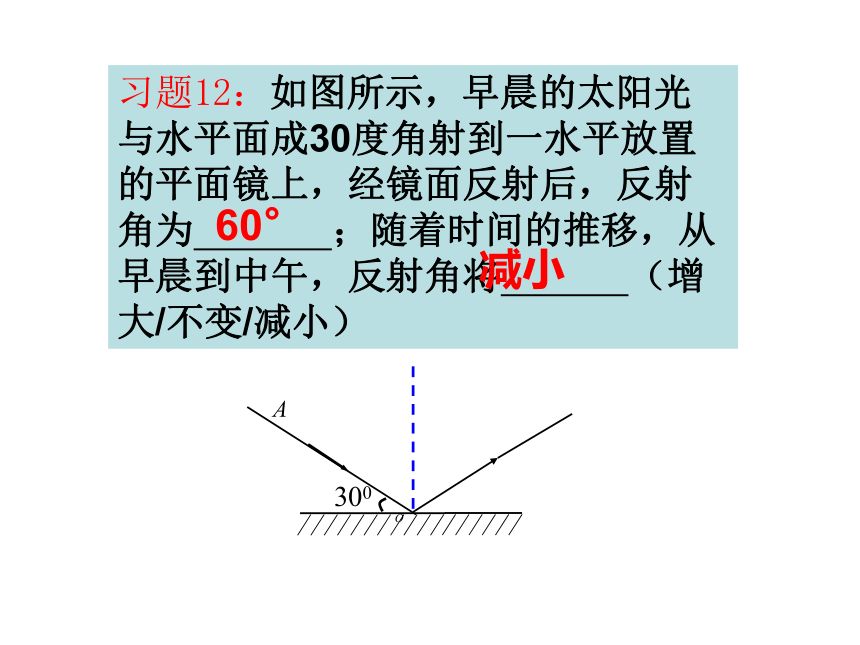

习题12：如图所示，早晨的太阳光与水平面成30度角射到一水平放置的平面镜上，经镜面反射后，反射角为 ；随着时间的推移，从早晨到中午，反射角将 （增大/不变/减小）
60°
减小
A
O
300

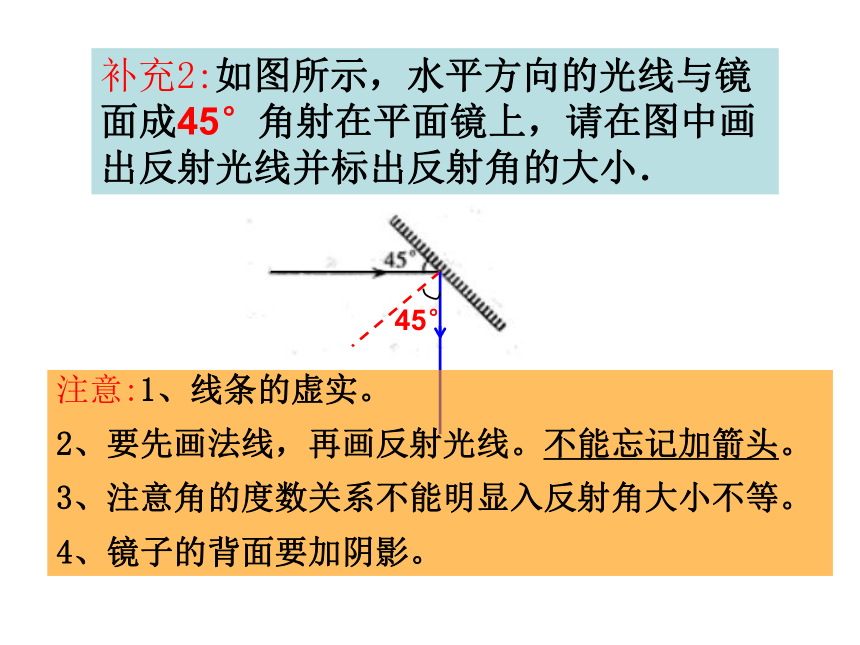

补充2:如图所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．
45°
注意:1、线条的虚实。
2、要先画法线，再画反射光线。不能忘记加箭头。
3、注意角的度数关系不能明显入反射角大小不等。
4、镜子的背面要加阴影。

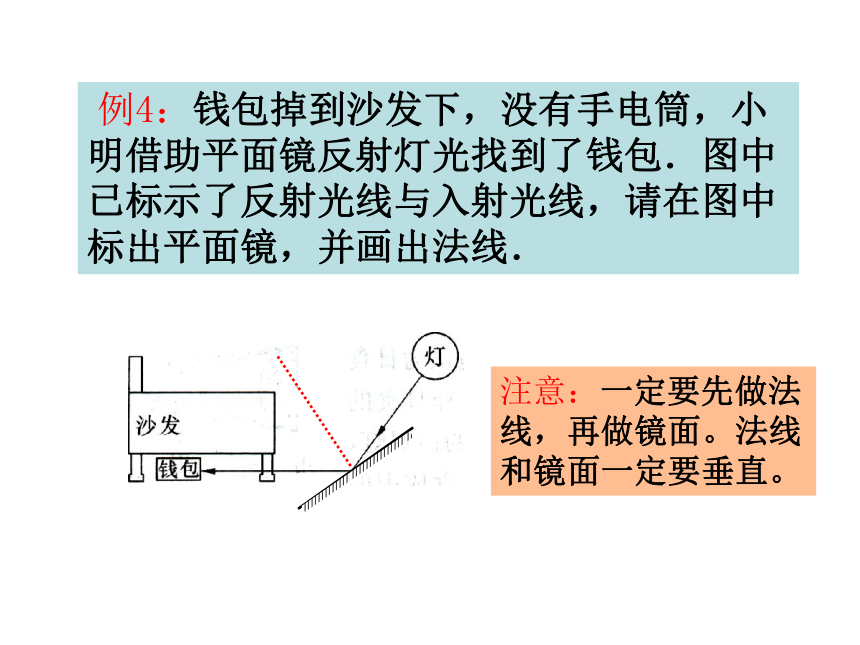

例4：钱包掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包．图中已标示了反射光线与入射光线，请在图中标出平面镜，并画出法线．
注意：一定要先做法线，再做镜面。法线和镜面一定要垂直。

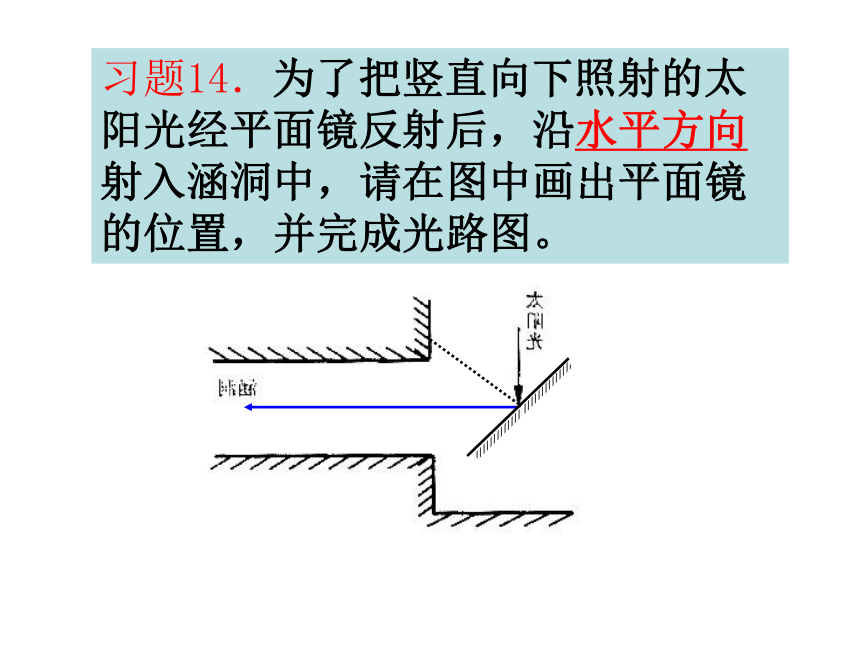

习题14．为了把竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图。

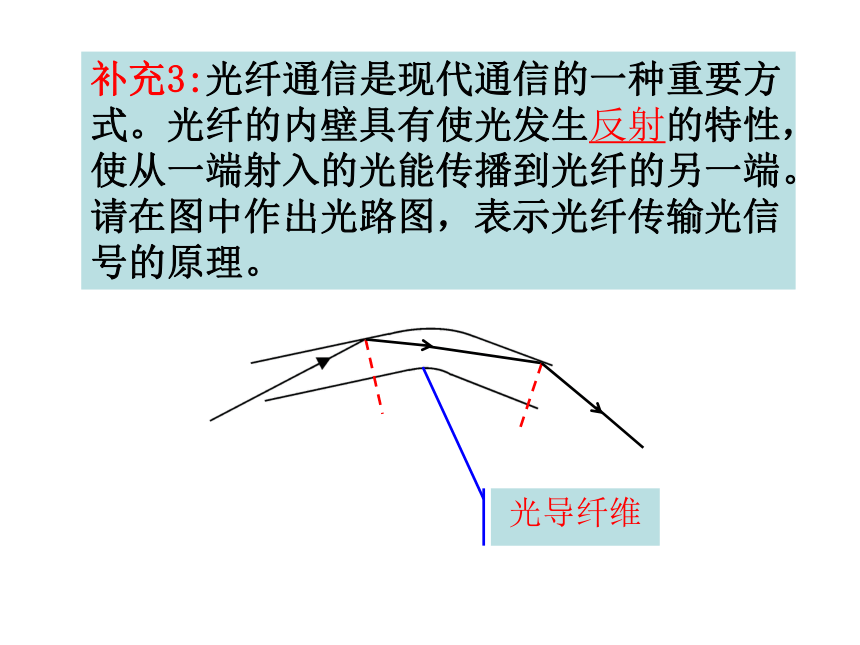

补充3:光纤通信是现代通信的一种重要方式。光纤的内壁具有使光发生反射的特性，使从一端射入的光能传播到光纤的另一端。请在图中作出光路图，表示光纤传输光信号的原理。
光导纤维
习题6：如图所示。相邻两室，一明一暗，在两室之间的墙壁上有一平面镜M，且∠AOC=∠BOC。甲、乙两人分别站在A、B处，面向平面镜张望。则( )
A. 甲可看到乙，乙看不到甲
B．甲乙相互都可以看到
C．甲看不到乙，乙看不到甲
D．甲看不到乙，乙可看到甲
D
甲
乙
虽然光路是可逆的，但是人眼要看到物体必须要有光线进入眼睛。
例3：如图，雨后的夜晚，路上有些积水，甲乙两同学在较暗的月光下相向而行，则两位同学看到的现象是（ ）
A、甲看到水面比路面亮，乙看到水面比路面暗 B、甲看到水面比路面暗，乙看到水面比路面亮
C、两位同学看到的都是水面比路面亮 D、两位同学看到的都是水面比路面暗
A
水面发生的是镜面反射
地面发生的是漫反射
习题7：关于光的反射，下列说法正确的是（ ）
A、当入射光线与反射面的夹角为20度时，反射角也为20度
B、入射光线靠近法线时，反射光线也靠近法线
C、入射角增大5度时，反射光线与入射光线的夹角也增大5度
D、镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
B
习题8：下列有关光的现象中，正确的说法是（ ）
A、光在任何情况下都沿直线传播
B、光线垂直照射在平面镜上，入射角是90 度
C、汽车在夜间行驶时，应打开驾驶室里的照明灯
D、物体在平面镜中所成的像与物体关于镜面对称
D
习题15．为小明用如图所示的装置,研究光的反射规律,其中有一个可折转的光屏(纸板)AB。
(1)光屏在实验中的作用是:
.
(2)小明想探究反射光线与入射光线是否在同一平面内,他应如何操作
.
(3)如果让光线逆着OF的方向射向镜面,会发现反射光线沿着OE的方向射出,这表明 .
显示光的传播路径
探究入射光线\法线\反射光线是否在同一平面内.
将纸板B向后折,观察在纸板B上是否有反射光线.
在反射现象中,光路是可逆的.
习题19．晚上在台灯下写作业时，书桌上垫的玻璃会反射出刺眼的光，影响学习，请你写出两种解决问题的方法及每种方法所运用的物理知识.
(1)方法一：___________________
物理知识:________________
(2)方法二：____________________
物理知识________________
调整台灯的方位.
改变光的反射方向.
在玻璃板上辅上较粗糙的纸或布
让台灯的光射到纸或布上时发生漫反射
习题21．如图所示，虽然桌子挡住了人的视线，但是人却从平面镜中看见了桌下的兵乓球，请你画出人看到球的光路图。
注意：1、小球的像要画成虚线。
2、光线的方向一定是从小球到达人眼，人眼不会发光。
习题18：平面镜高0.8m，身高1.5m的小华同学站在镜前3m处，她的像到镜面 m。但此时她看不到自己全身的像，她回想起物理课所学的知识就 （选填“适当后退一段距离”或“适当把镜子抬高一段距离”）。当她看到自己全身像时，像的大小与调整前的像相比应该是 。（选填“大”或“一样大”或“小”）
适当把镜子抬高一段距离
3
一样大
补充4：检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像（如图所示）。视力表在镜中的像与被测者相距（ ）
A．2.1 m B．2.5m C．4.6m D．5m
2.5m
C
补充5:如图所示，蜡烛在平面镜M中所成像的位置应在图中的（ ）
A．甲处 B．乙处 C．丙处 D．丁处
甲
A
M
乙
丙
丁
B
物与像始终关于镜面对称！
补充6：小明在探究“平面镜成像特点”的实验中，将一块玻璃板竖直放在水平桌面上，把点燃的蜡烛A放在玻璃板前，然后将与A等大的蜡烛B放在像的位置，如图所示.在此实验中：
B
A
（2）在玻璃板前点燃蜡烛，然后用另外一支未点燃的蜡烛在玻璃板后来回移动，找到像的位置后，测量记录实验数据如下表，其中第二次测量数据是由于测量________（选填“错误”或“误差”）造成的，据表中数据可得出的结论是__________________________．
实验次数 物距/cm 像距/cm
第一次 9.0 9.0
第二次 13.5 13.4
第三次 15.0 15.0
（1）实验要选取_________（选填“相同”或“不同”）的两只蜡烛，目的是为了比较蜡烛的像与蜡烛的______关系．
相同
大小
误差
像与物到镜面的距离相等
物理中考总复习
第三章:光现象（课时二）
光的反射规律
1、反射光线、入射光线、法线在 内。
2、反射光线和入射光线分居在 两侧；
3、反射角 入射角
同一平面
法线
等于
反射时光路具有可逆性。
补充1:如图所示，一束光斜射到平面镜上，其中反射角是（ ）
A．∠1 B．∠2 C．∠3 D．∠4
本题为09年南京市中考题
B
镜面反射与漫反射
太耀眼了！
舒服极了！
镜面反射
漫反射
一般物体表面发生的都是漫反射。无论是镜面反射还是漫反射，都遵循光的反射定律。
习题12：如图所示，早晨的太阳光与水平面成30度角射到一水平放置的平面镜上，经镜面反射后，反射角为 ；随着时间的推移，从早晨到中午，反射角将 （增大/不变/减小）
60°
减小
A
O
300
补充2:如图所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．
45°
注意:1、线条的虚实。
2、要先画法线，再画反射光线。不能忘记加箭头。
3、注意角的度数关系不能明显入反射角大小不等。
4、镜子的背面要加阴影。
例4：钱包掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包．图中已标示了反射光线与入射光线，请在图中标出平面镜，并画出法线．
注意：一定要先做法线，再做镜面。法线和镜面一定要垂直。
习题14．为了把竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图。
补充3:光纤通信是现代通信的一种重要方式。光纤的内壁具有使光发生反射的特性，使从一端射入的光能传播到光纤的另一端。请在图中作出光路图，表示光纤传输光信号的原理。
光导纤维
习题6：如图所示。相邻两室，一明一暗，在两室之间的墙壁上有一平面镜M，且∠AOC=∠BOC。甲、乙两人分别站在A、B处，面向平面镜张望。则( )
A. 甲可看到乙，乙看不到甲
B．甲乙相互都可以看到
C．甲看不到乙，乙看不到甲
D．甲看不到乙，乙可看到甲
D
甲
乙
虽然光路是可逆的，但是人眼要看到物体必须要有光线进入眼睛。
例3：如图，雨后的夜晚，路上有些积水，甲乙两同学在较暗的月光下相向而行，则两位同学看到的现象是（ ）
A、甲看到水面比路面亮，乙看到水面比路面暗 B、甲看到水面比路面暗，乙看到水面比路面亮
C、两位同学看到的都是水面比路面亮 D、两位同学看到的都是水面比路面暗
A
水面发生的是镜面反射
地面发生的是漫反射
习题7：关于光的反射，下列说法正确的是（ ）
A、当入射光线与反射面的夹角为20度时，反射角也为20度
B、入射光线靠近法线时，反射光线也靠近法线
C、入射角增大5度时，反射光线与入射光线的夹角也增大5度
D、镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
B
习题8：下列有关光的现象中，正确的说法是（ ）
A、光在任何情况下都沿直线传播
B、光线垂直照射在平面镜上，入射角是90 度
C、汽车在夜间行驶时，应打开驾驶室里的照明灯
D、物体在平面镜中所成的像与物体关于镜面对称
D
习题15．为小明用如图所示的装置,研究光的反射规律,其中有一个可折转的光屏(纸板)AB。
(1)光屏在实验中的作用是:
.
(2)小明想探究反射光线与入射光线是否在同一平面内,他应如何操作
.
(3)如果让光线逆着OF的方向射向镜面,会发现反射光线沿着OE的方向射出,这表明 .
显示光的传播路径
探究入射光线\法线\反射光线是否在同一平面内.
将纸板B向后折,观察在纸板B上是否有反射光线.
在反射现象中,光路是可逆的.
习题19．晚上在台灯下写作业时，书桌上垫的玻璃会反射出刺眼的光，影响学习，请你写出两种解决问题的方法及每种方法所运用的物理知识.
(1)方法一：___________________
物理知识:________________
(2)方法二：____________________
物理知识________________
调整台灯的方位.
改变光的反射方向.
在玻璃板上辅上较粗糙的纸或布
让台灯的光射到纸或布上时发生漫反射
习题21．如图所示，虽然桌子挡住了人的视线，但是人却从平面镜中看见了桌下的兵乓球，请你画出人看到球的光路图。
注意：1、小球的像要画成虚线。
2、光线的方向一定是从小球到达人眼，人眼不会发光。
习题18：平面镜高0.8m，身高1.5m的小华同学站在镜前3m处，她的像到镜面 m。但此时她看不到自己全身的像，她回想起物理课所学的知识就 （选填“适当后退一段距离”或“适当把镜子抬高一段距离”）。当她看到自己全身像时，像的大小与调整前的像相比应该是 。（选填“大”或“一样大”或“小”）
适当把镜子抬高一段距离
3
一样大
补充4：检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像（如图所示）。视力表在镜中的像与被测者相距（ ）
A．2.1 m B．2.5m C．4.6m D．5m
2.5m
C
补充5:如图所示，蜡烛在平面镜M中所成像的位置应在图中的（ ）
A．甲处 B．乙处 C．丙处 D．丁处
甲
A
M
乙
丙
丁
B
物与像始终关于镜面对称！
补充6：小明在探究“平面镜成像特点”的实验中，将一块玻璃板竖直放在水平桌面上，把点燃的蜡烛A放在玻璃板前，然后将与A等大的蜡烛B放在像的位置，如图所示.在此实验中：
B
A
（2）在玻璃板前点燃蜡烛，然后用另外一支未点燃的蜡烛在玻璃板后来回移动，找到像的位置后，测量记录实验数据如下表，其中第二次测量数据是由于测量________（选填“错误”或“误差”）造成的，据表中数据可得出的结论是__________________________．
实验次数 物距/cm 像距/cm
第一次 9.0 9.0
第二次 13.5 13.4
第三次 15.0 15.0
（1）实验要选取_________（选填“相同”或“不同”）的两只蜡烛，目的是为了比较蜡烛的像与蜡烛的______关系．
相同
大小
误差
像与物到镜面的距离相等
