第十一章《电路及其应用》测试题
一、单选题

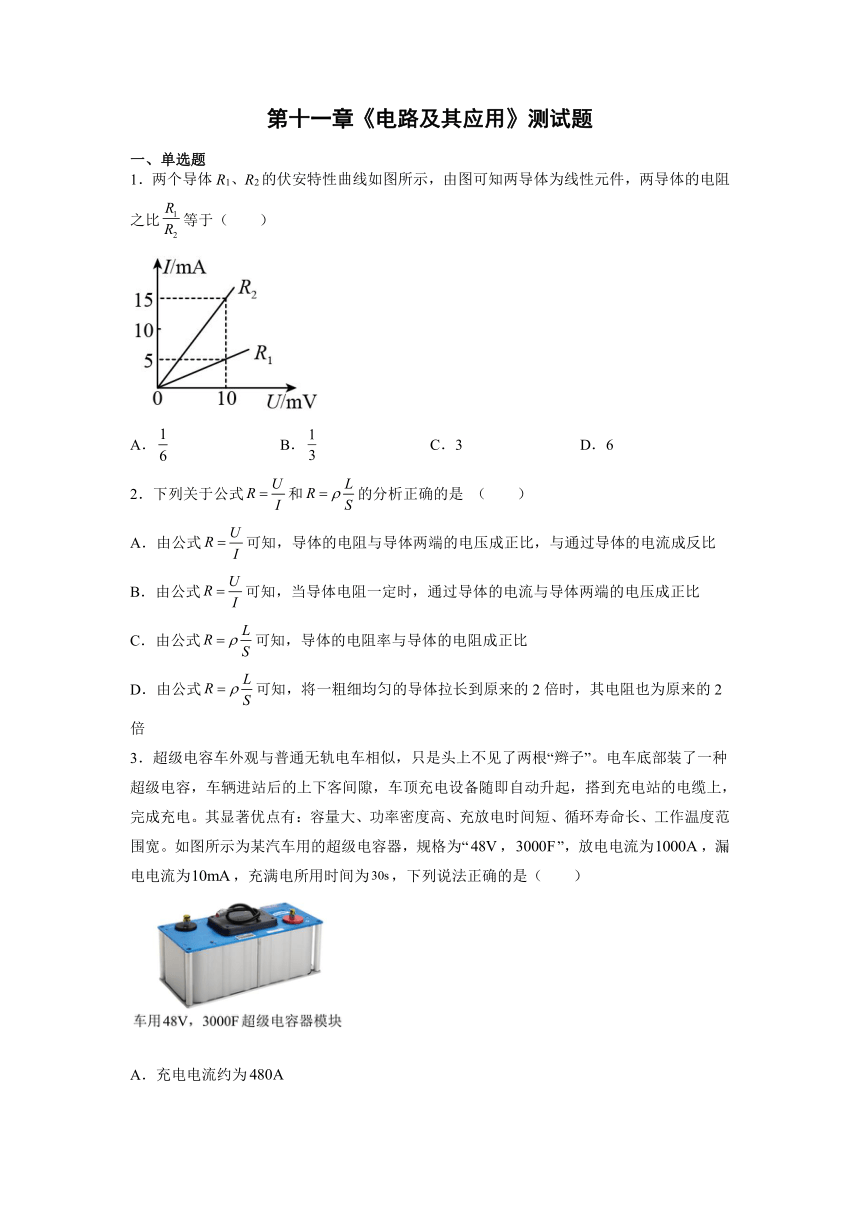

1．两个导体R1、R2的伏安特性曲线如图所示，由图可知两导体为线性元件，两导体的电阻之比等于（　　）
A． B． C．3 D．6
2．下列关于公式和的分析正确的是 （　　）
A．由公式可知，导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
B．由公式可知，当导体电阻一定时，通过导体的电流与导体两端的电压成正比
C．由公式可知，导体的电阻率与导体的电阻成正比
D．由公式可知，将一粗细均匀的导体拉长到原来的2倍时，其电阻也为原来的2倍
3．超级电容车外观与普通无轨电车相似，只是头上不见了两根“辫子”。电车底部装了一种超级电容，车辆进站后的上下客间隙，车顶充电设备随即自动升起，搭到充电站的电缆上，完成充电。其显著优点有：容量大、功率密度高、充放电时间短、循环寿命长、工作温度范围宽。如图所示为某汽车用的超级电容器，规格为“，”，放电电流为，漏电电流为，充满电所用时间为，下列说法正确的是（　　）
A．充电电流约为
B．放电能持续的时间超过10分钟
C．若汽车一直停在车库，则电容器完全漏完电，时间不会超过100天
D．所储存电荷量是手机锂电池“，”的40倍
4．甲、乙两段导体由同种材料制成，各自粗细均匀但横截面积不同，甲、乙两段导体的长度之比为2∶3，将它们两端分别加上不同的电压，甲、乙所加电压之比为3∶2，则甲、乙内部的自由电子定向移动的速率之比为（　　）
A．2∶3 B．3∶2 C．9∶4 D．4∶9

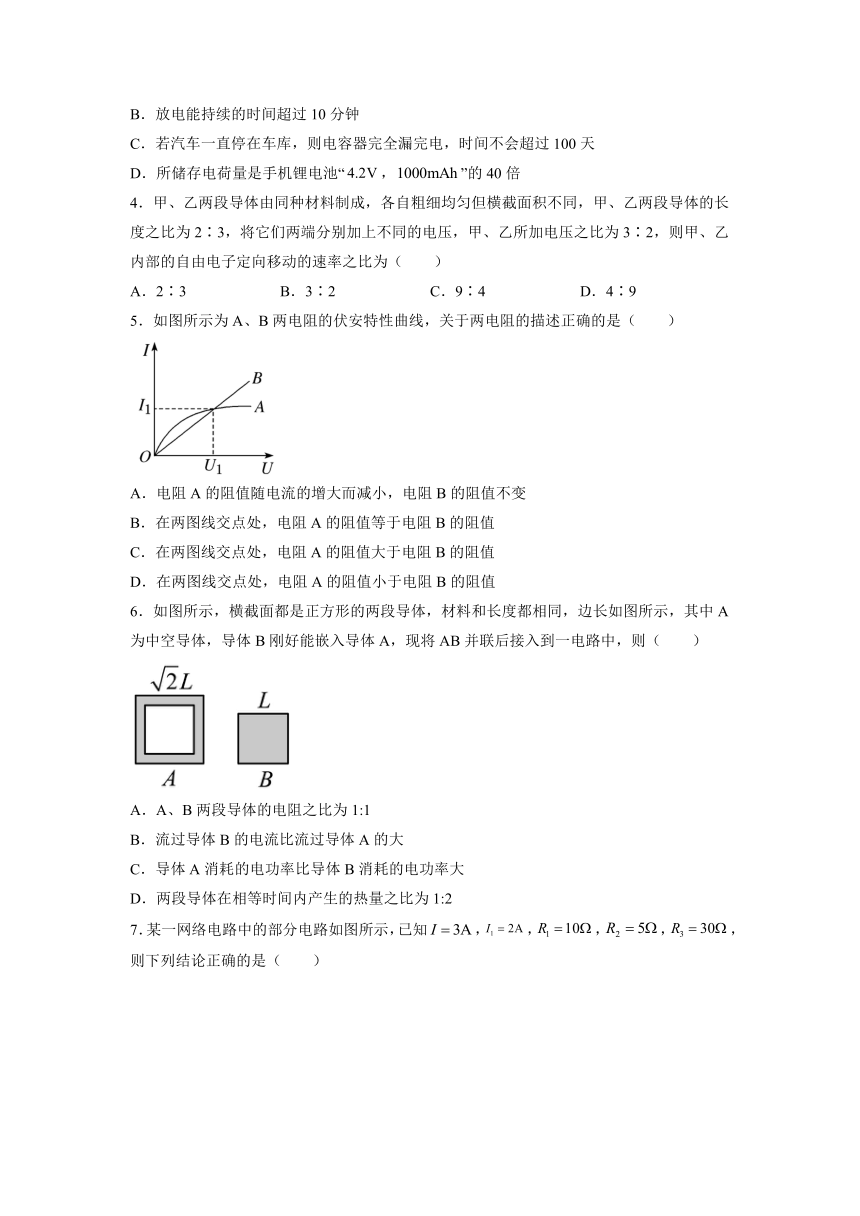

5．如图所示为A、B两电阻的伏安特性曲线，关于两电阻的描述正确的是（　　）
A．电阻A的阻值随电流的增大而减小，电阻B的阻值不变
B．在两图线交点处，电阻A的阻值等于电阻B的阻值
C．在两图线交点处，电阻A的阻值大于电阻B的阻值
D．在两图线交点处，电阻A的阻值小于电阻B的阻值
6．如图所示，横截面都是正方形的两段导体，材料和长度都相同，边长如图所示，其中A为中空导体，导体B刚好能嵌入导体A，现将AB并联后接入到一电路中，则（　　）
A．A、B两段导体的电阻之比为1:1
B．流过导体B的电流比流过导体A的大
C．导体A消耗的电功率比导体B消耗的电功率大
D．两段导体在相等时间内产生的热量之比为1:2

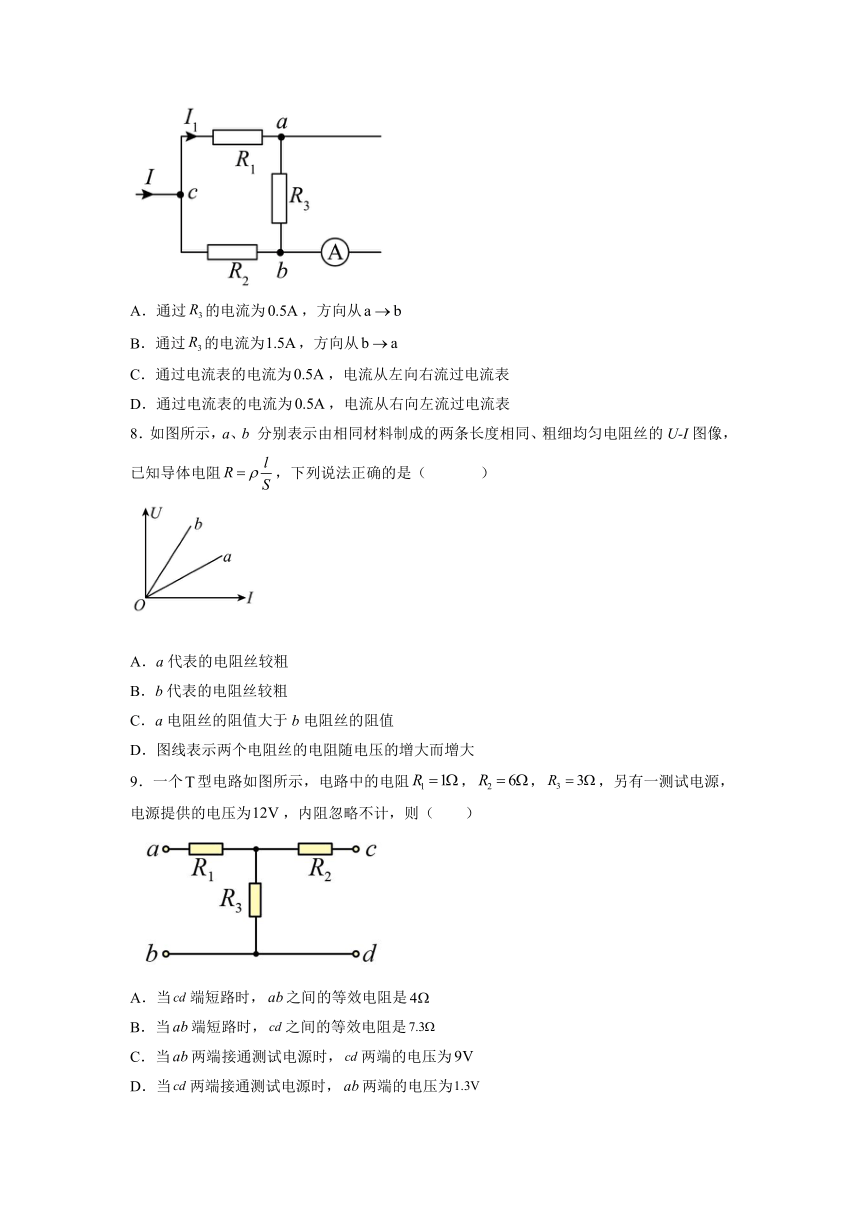

7．某一网络电路中的部分电路如图所示，已知，，，，，则下列结论正确的是（　　）
A．通过的电流为，方向从
B．通过的电流为，方向从
C．通过电流表的电流为，电流从左向右流过电流表
D．通过电流表的电流为，电流从右向左流过电流表
8．如图所示，a、b 分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的U-I图像，已知导体电阻，下列说法正确的是（ ）
A．a代表的电阻丝较粗
B．b代表的电阻丝较粗
C．a电阻丝的阻值大于b电阻丝的阻值
D．图线表示两个电阻丝的电阻随电压的增大而增大
9．一个型电路如图所示，电路中的电阻，，，另有一测试电源，电源提供的电压为，内阻忽略不计，则（　　）
A．当端短路时，之间的等效电阻是
B．当端短路时，之间的等效电阻是
C．当两端接通测试电源时，两端的电压为
D．当两端接通测试电源时，两端的电压为

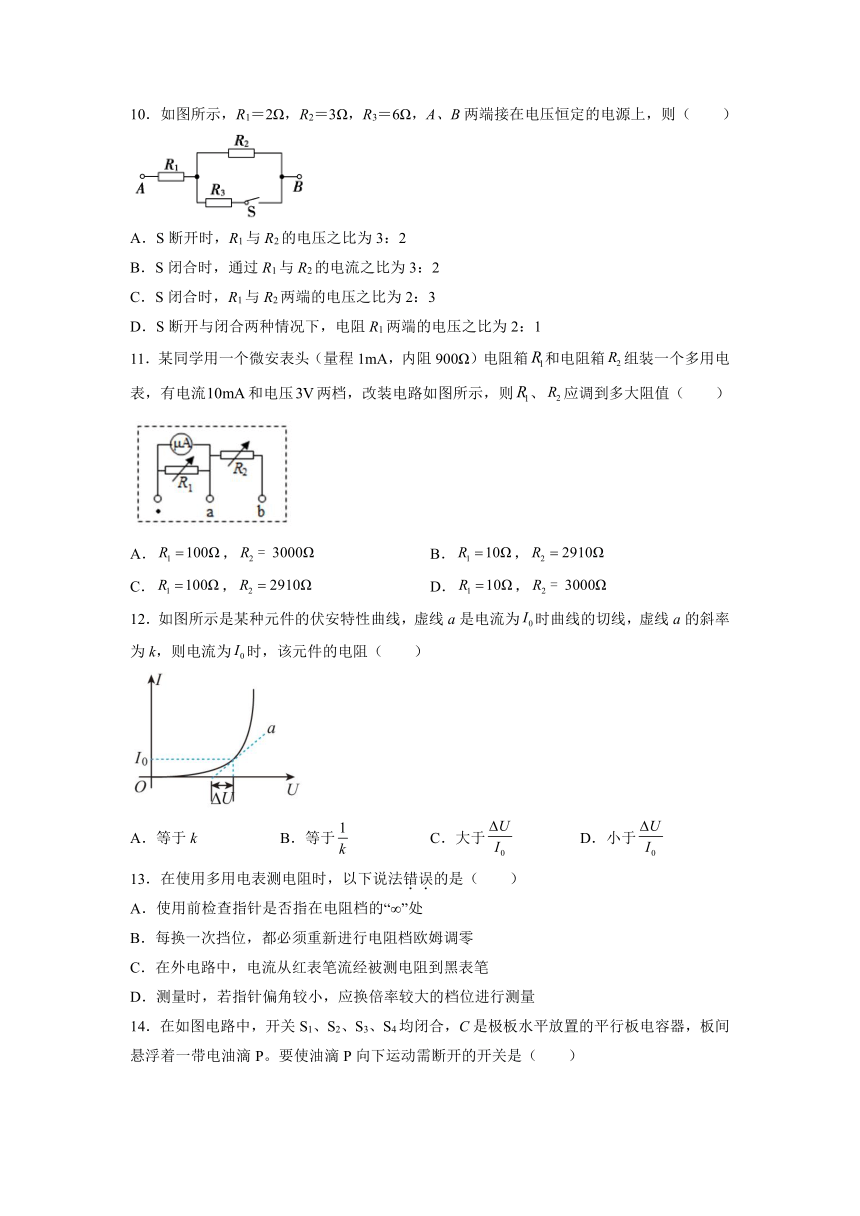

10．如图所示，R1＝2Ω，R2＝3Ω，R3＝6Ω，A、B两端接在电压恒定的电源上，则（　　）
A．S断开时，R1与R2的电压之比为3：2
B．S闭合时，通过R1与R2的电流之比为3：2
C．S闭合时，R1与R2两端的电压之比为2：3
D．S断开与闭合两种情况下，电阻R1两端的电压之比为2：1
11．某同学用一个微安表头（量程1mA，内阻900Ω）电阻箱和电阻箱组装一个多用电表，有电流和电压两档，改装电路如图所示，则、应调到多大阻值（　　）
A．， B．，
C．， D．，
12．如图所示是某种元件的伏安特性曲线，虚线a是电流为时曲线的切线，虚线a的斜率为k，则电流为时，该元件的电阻（　　）
A．等于k B．等于 C．大于 D．小于
13．在使用多用电表测电阻时，以下说法错误的是（　　）
A．使用前检查指针是否指在电阻档的“∞”处
B．每换一次挡位，都必须重新进行电阻档欧姆调零
C．在外电路中，电流从红表笔流经被测电阻到黑表笔
D．测量时，若指针偏角较小，应换倍率较大的档位进行测量
14．在如图电路中，开关S1、S2、S3、S4均闭合，C是极板水平放置的平行板电容器，板间悬浮着一带电油滴P。要使油滴P向下运动需断开的开关是（　　）
A．S1 B．S2 C．S3 D．S4
15．如图所示的是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化，那么（　　）
A．若电压表示数有显著变化，测量R的值时，S应接a，测量值偏大
B．若电压表示数有显著变化，测量R的值时，S应接b，测量值偏大
C．若电流表示数有显著变化，测量R的值时，S应接a，测量值偏小
D．若电流表示数有显著变化，测量R的值时，S应接b，测量值偏大
二、多选题
16．用多用电表测电压和电阻时，若红表笔插入多用电表的正插孔．黑表笔插入多用电表的负插孔。则（　　）
A．测量电压时，电流从红表笔流入多用电表
B．测量电压时，电流从黑表笔流入多用电表
C．测量电阻时，电流从红表笔流入多用电表
D．测量电阻时，电流从黑表笔流入多用电表
17．随着集成电路的广泛应用，对集成度的要求越来越高，集成度越高，各种电子组件越微型化，图中和是材料相同、厚度相同、表面为正方形的金属导体，但的边长是的100倍，通过两导体的电流方向如图所示，则下列说法中正确的是（　　）
A．
B．
C．将它们并联在电路中流过和的电流大小相同
D．并联时中自由电荷定向移动的速率小于中自由电荷定向移动的速率
18．如图为某同学用电流表和电压表测量电阻的部分实验电路图。在某次测量中，电压表的示数为时，电流表的示数为，下列说法中正确的是（　　）
A．电阻的测量值是40Ω
B．电阻的测量值是3.6Ω
C．电阻的测量值大于真实值
D．电阻的测量值小于真实值
19．某同学将一电流计改装成简易多用电表，如图所示，已知电流计的满偏电流为，内电阻为，和为可变电阻，下列说法正确的是（　　）
A．选择开关接到1时是电流表，减小时量程增大
B．选择开关接到1时是电压表，增大时量程增大
C．选择开关接到2时是电流表，减小时量程增大
D．选择开关接到2时是电压表，增大时量程增大
20．小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是（　　）
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．随着所加电压的增大，小灯泡的电阻减小
三、实验题
21．某同学要测量一均匀新材料制成的圆柱体的电阻率，步骤如下：
（1）用螺旋测微器测量其直径如图甲所示，由图可知其直径___________mm。
（2）用游标卡尺测量其长度如图乙所示，由图可知其长度为___________mm。
（3）该同学为了测定金属棒的电阻设计了如图丙的电路图，用电压表与电流表读数之比来得到电阻的测量值，若考虑电表内阻引起的系统误差，则电阻的测量值相较于真实值___________；（选填“偏大”或“偏小”）
（4）设测得导电材料的电阻为R，导电材料的长度为L，导电材料的直径为D，求得导电材料的电阻率为___________（用题目所给字母表示）。
22．某物理学习小组同学在“描绘小灯泡的伏安特性曲线”实验中，得出下列测量小灯泡关系的数据：
（1）分析该组同学表格内实验数据可知，应选用的实验电路图是图中的________；（选填“甲”或“乙”）在你所选的电路中，闭合电键前，滑片应位于______端。（选填“”或“”；“”或“”）
（2）请根据下列坐标纸内的已标记点迹，描绘出小灯泡的图象______。分析图象可知小灯泡的电阻值随变大而________。（选填“变大”、“变小”或“不变”）
四、解答题
23．2019年5月23日，国之重器：时速600公里高速磁悬浮试验样车在青岛下线。磁悬浮列车是利用高温超导技术制成的。高温超导体通常是指在液氮温度（77 K）以上超导的材料。目前，科学家们已在 250 K（-23℃ ）温度下实现了氢化镧的超导性。这项成果使我们真正意义上接近了室温超导。探究：超导体中一旦有了电流，还需要电源来维持吗？
参考答案
1．C 2．B 3．D 4．C 5．B 6．A 7．C 8．A 9．C 10．B 11．C 12．C 13．C 14．C 15．D 16．AC 17．ACD 18．AC 19．AD 20．AB
21．4.700 54.6 偏小
22．甲 略 变大
23．由于超导体电阻为0，超导体中一旦有了电流，就不需要电源来维持了
