19.3《安全用电》 课件 2021-2022学年人教版物理九年级全册(共14张PPT)

(共14张PPT)

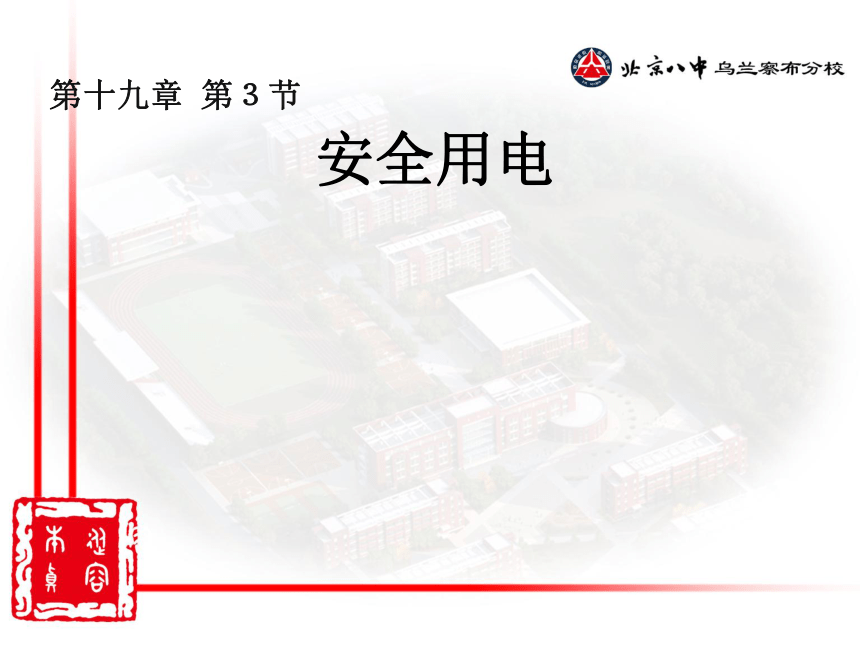

安全用电
第十九章 第３节

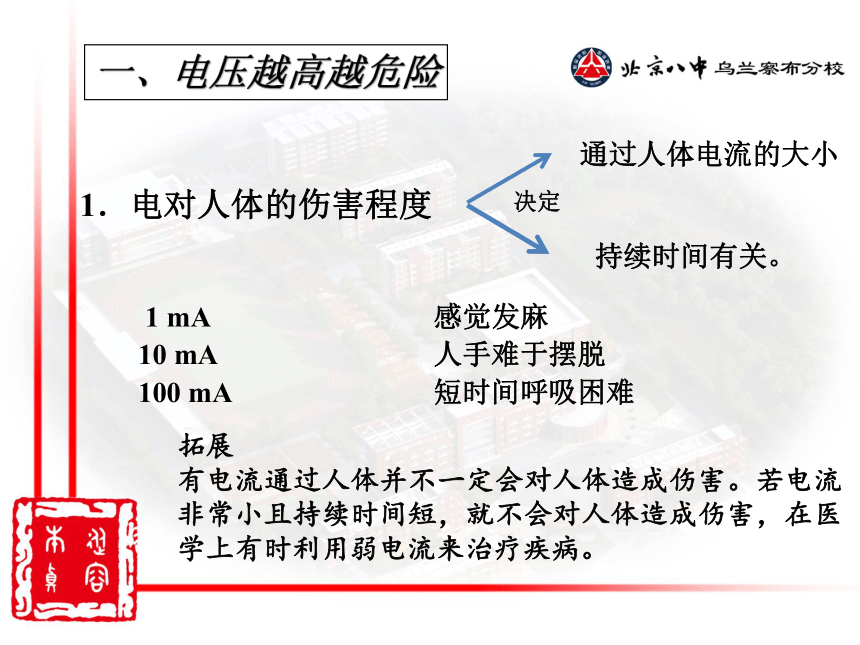

1．电对人体的伤害程度
一、电压越高越危险
通过人体电流的大小
持续时间有关。
拓展
有电流通过人体并不一定会对人体造成伤害。若电流非常小且持续时间短，就不会对人体造成伤害，在医学上有时利用弱电流来治疗疾病。
1 mA 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难
决定

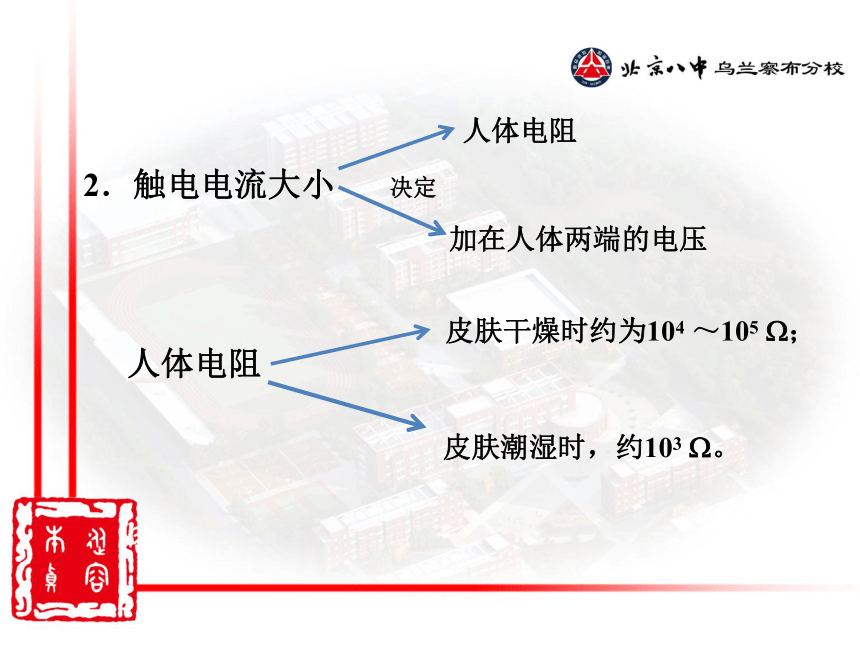

2．触电电流大小
人体电阻
加在人体两端的电压
人体电阻
皮肤干燥时约为104 ～105 W；
皮肤潮湿时，约103 W。
决定
测量项目 完全干燥时 出汗或潮湿时
电阻/kΩ 电阻/kΩ
手与手之间 3.6 0.9

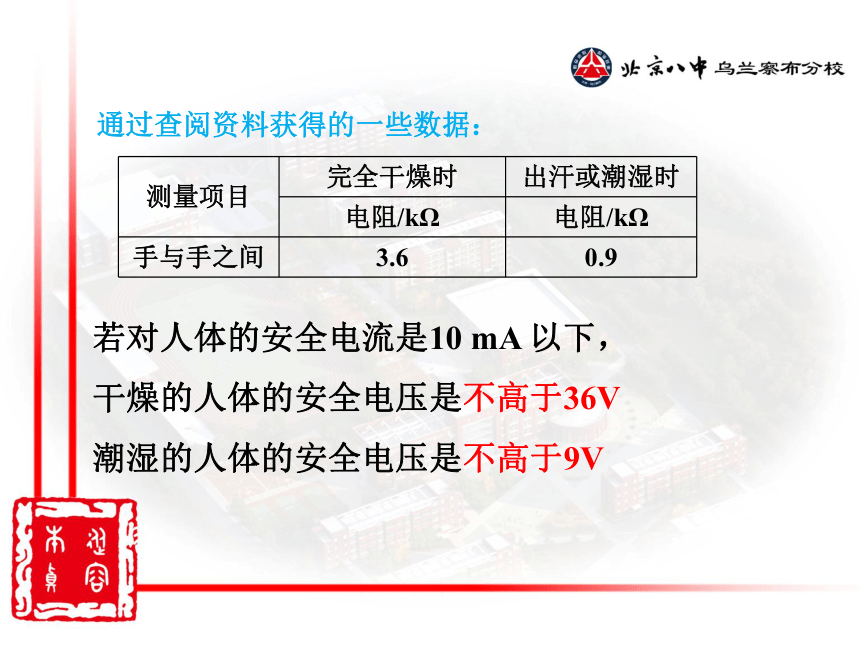

通过查阅资料获得的一些数据：
若对人体的安全电流是10 mA 以下，
干燥的人体的安全电压是不高于36V
潮湿的人体的安全电压是不高于9V

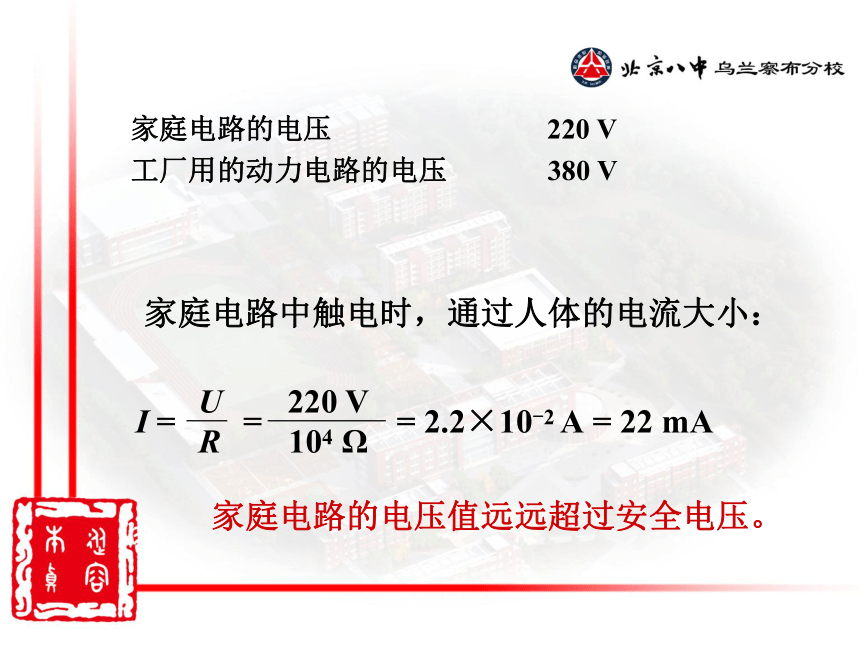

　　家庭电路中触电时，通过人体的电流大小：
I =　　= 　　　 = 2.2×10-2 A = 22 mA
U
R
220 V
104 Ω
家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
家庭电路的电压值远远超过安全电压。

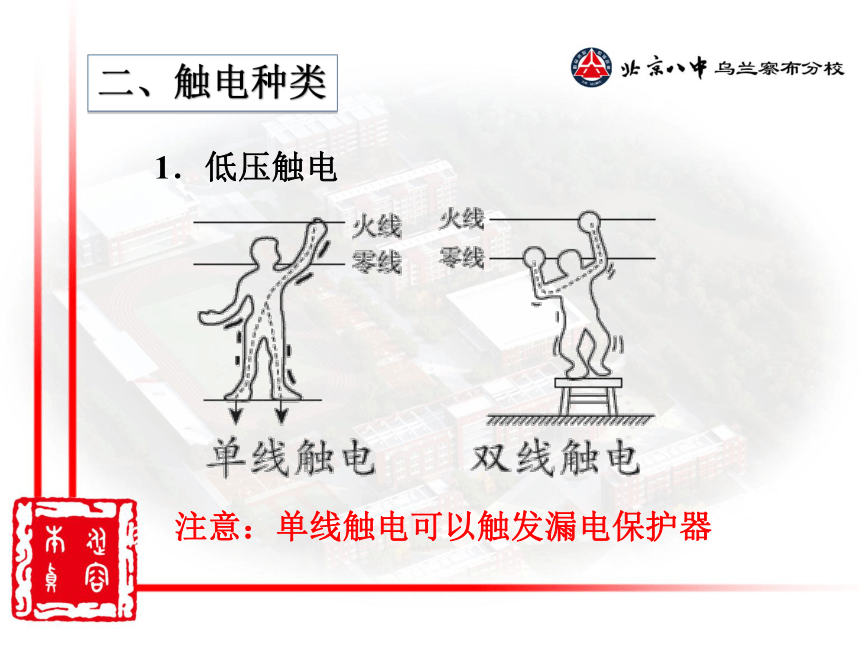

1．低压触电
二、触电种类
注意：单线触电可以触发漏电保护器
2．高压触电
三、安全用电原则
回顾第一节学过的家庭电路中的闸刀开关安全使用；保险丝、空气开关、漏电保护器的作用；控制用电器的开关、两孔及三孔插板的接法。
有金属外壳的电器，外壳要接地；如三线插头
白炽灯泡安全接法
　　 不接触低压带电体，不靠近高压带电体；
　　 更换灯泡、搬动电器前应断开电源开关；
　　不弄湿用电器，不损坏绝缘层；
　　保险装置、插座、导线、家用电器等达到使用寿命应及时更换
安全用电原则：
触电的急救
　　（1）切断电源
　　（2）迅速使触电人摆脱电源
雷电是大气中一种剧烈的放电现象
四、注意防雷
常见防雷击装置及做法：
1.架设避雷线。
2.防直击雷。装避雷针保护建筑物免遭直击雷。
3.配电装置防雷保护。
4.雷电时留室内，关好门窗。
5.雷电时切勿接触天线、水管、铁丝网、金属门窗、建筑物外墙。
6.雷电时减少使用电话和手提电话。
7.雷电时切勿站立于山顶、楼顶上或接近其他导电性高的物体。
