第四节
地球的结构

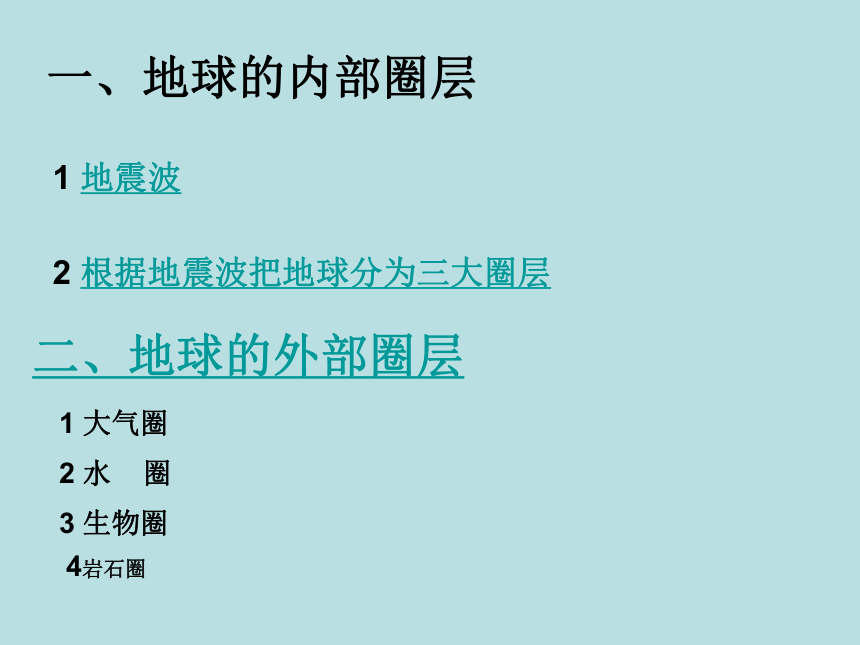

一、地球的内部圈层
二、地球的外部圈层
1 地震波
2 根据地震波把地球分为三大圈层
1 大气圈
2 水 圈
3 生物圈
4岩石圈

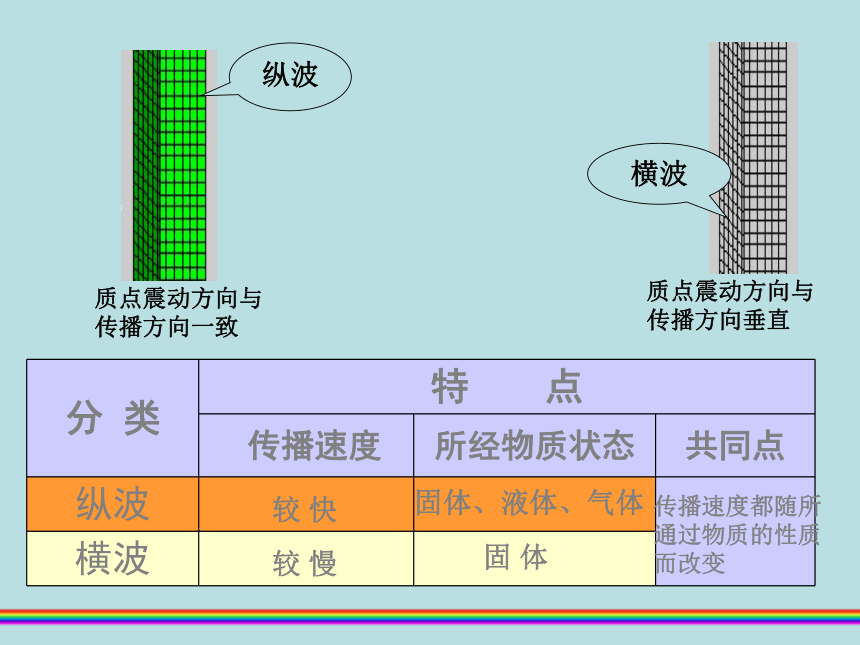

纵波
横波
分 类 特 点
传播速度 所经物质状态 共同点
纵波
横波
较 快
较 慢
固体、液体、气体
固 体
传播速度都随所通过物质的性质而改变
质点震动方向与传播方向垂直
质点震动方向与传播方向一致

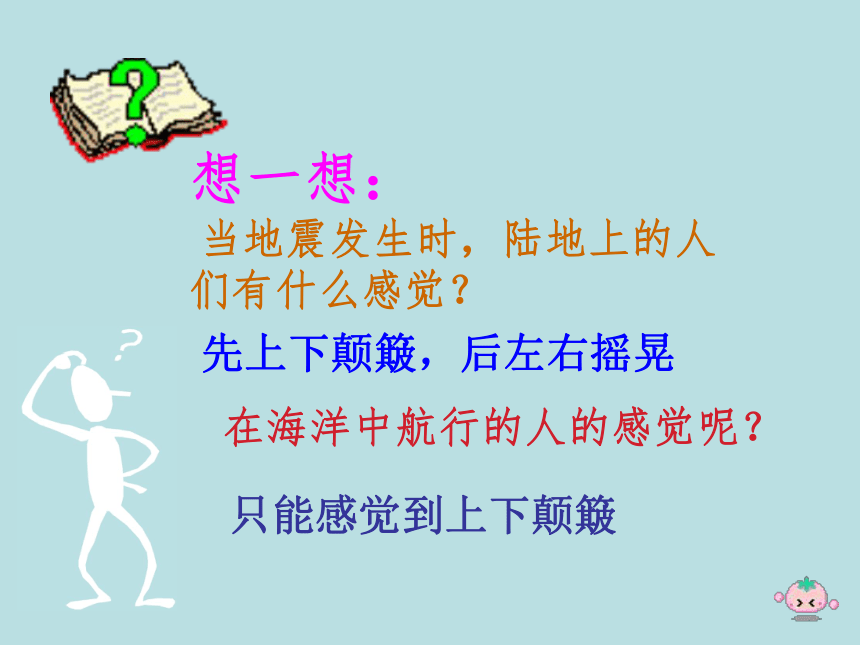

想一想：
当地震发生时，陆地上的人们有什么感觉？
先上下颠簸，后左右摇晃
在海洋中航行的人的感觉呢？
只能感觉到上下颠簸

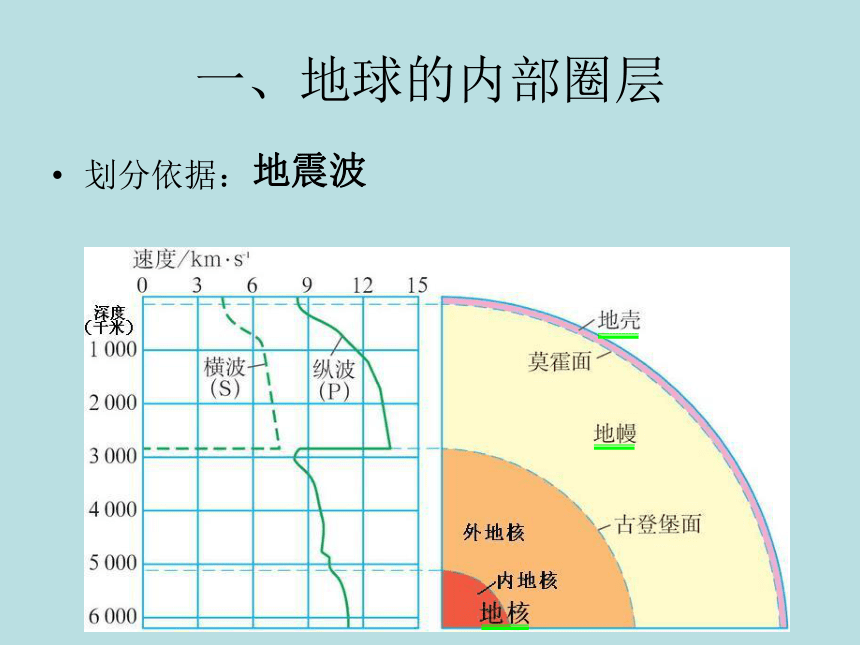

一、地球的内部圈层
划分依据：
地震波
33
2900
速度{千米/秒)
地震波的速度与地球内部圈层的划分
莫霍界面
古登保界面

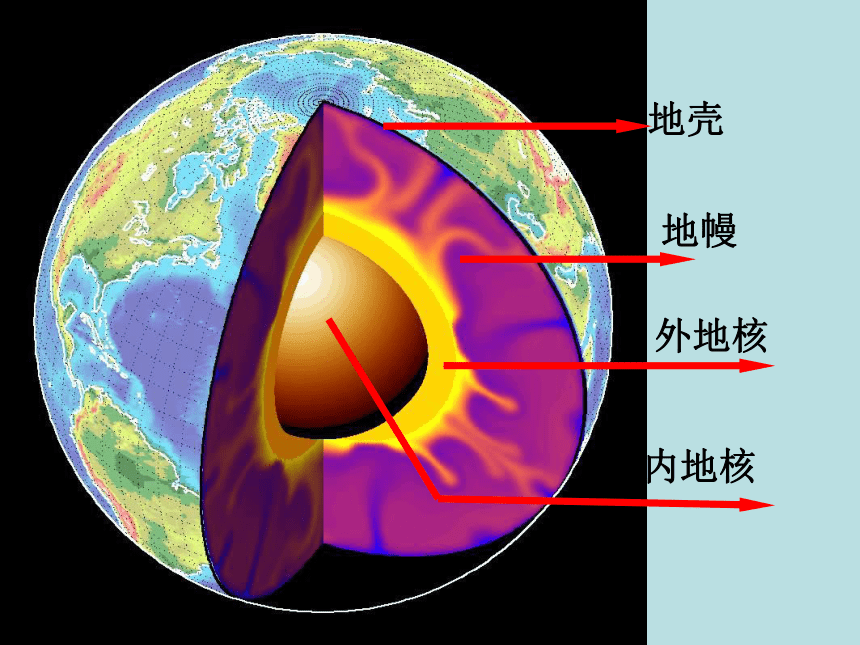

地壳
地幔
地核
地壳
地幔
外地核
内地核
地核

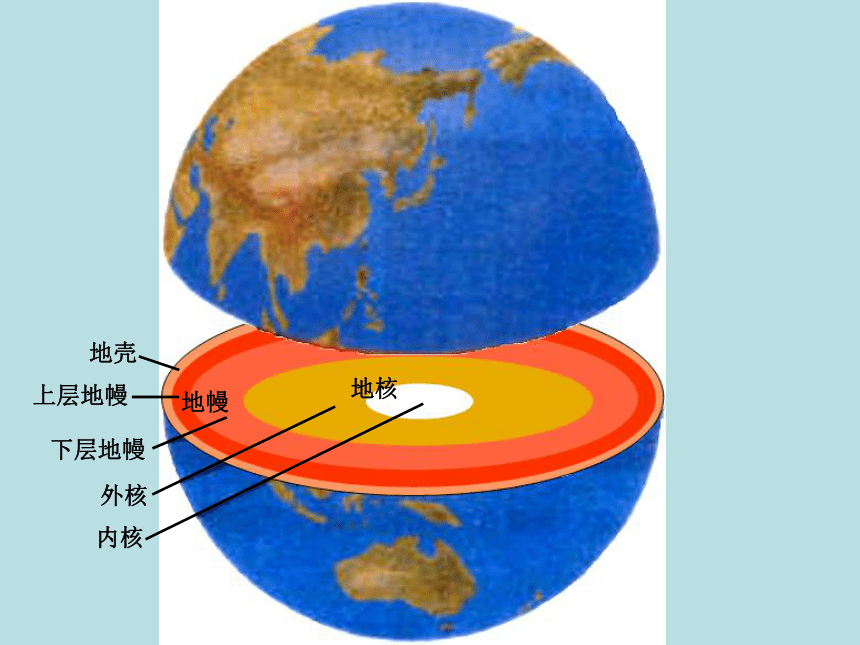

地壳
上层地幔
下层地幔
外核
内核
地幔
莫霍界面
古登堡界面

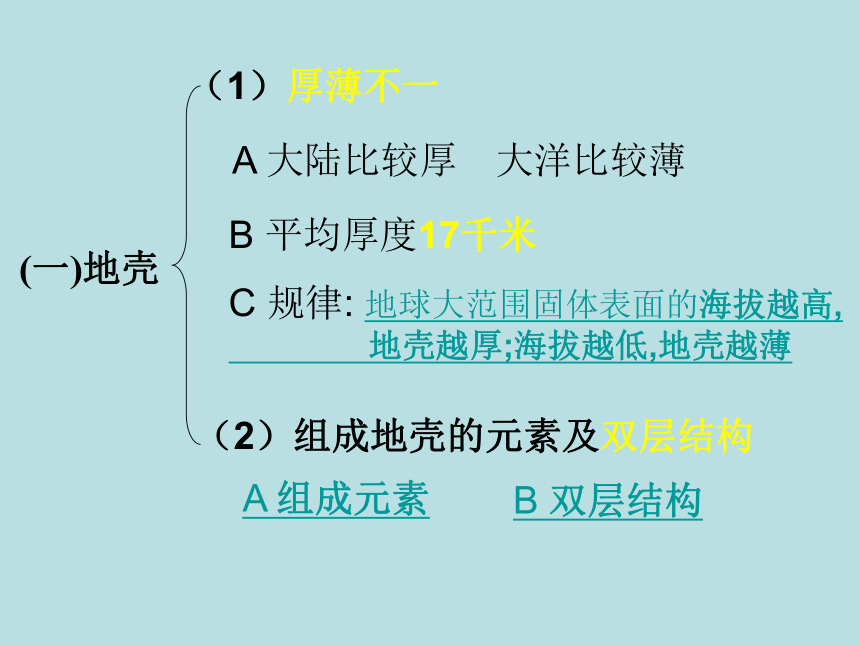

(一)地壳
（2）组成地壳的元素及双层结构
（1）厚薄不一
A 大陆比较厚 大洋比较薄
B 平均厚度17千米
C 规律: 地球大范围固体表面的海拔越高,
地壳越厚;海拔越低,地壳越薄
A 组成元素
B 双层结构
下列地理名称中,地壳最厚的是哪个？
最薄的又是哪个
东北平原
马里亚那海沟
青藏高原
长江三角洲
东欧平原
最厚
最薄
养闺女贴给那家美
大陆地壳：双层
大洋地壳：单层
莫霍界面
地幔
地壳
上层： 硅铝层
下层：硅镁层
(二) 地幔
（1）物质组成:
铁镁的硅酸盐类矿物质,以固态为主
（2）上、下地幔
（3）岩石圈
地壳和上地幔顶部(软流层以上)
岩浆的发源地
2006.8.19 菲律宾马荣火山再次流出岩浆
(三) 地核
（1）物质组成:
高温高压下的铁和镍
（2）外核和内核
A 外核:液态和熔融状态
B 内核:固态
地球磁场

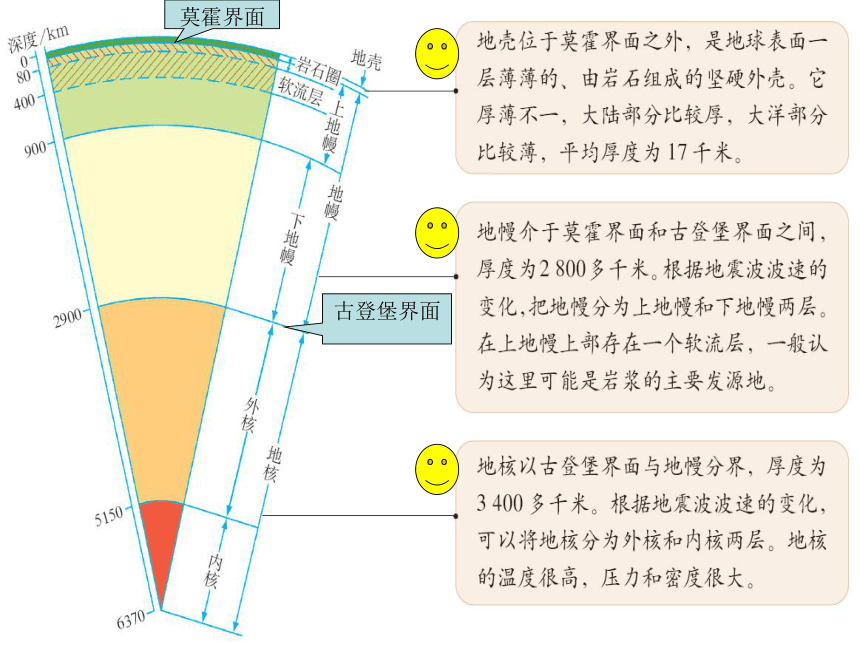

圈层名称 不连续面 深度（km） 物质组成及特征
地壳
地幔 上地幔
下地幔
地核 外核
内核
莫霍面
古登堡面
平均17
2800
温度、压力和密度很大，可能是地磁产生的主要原因。
上地幔上部存在一个软流层,这里可能为岩浆的主要源地
由岩石组成的固体外壳。厚度不均,大洋部分薄,大陆部分厚
地球内部圈层的深度及特征比较表
3400
外部圈层的组成及相互关系
地球外部圈层包括大气圈、水圈和生物圈等，其中生物圈占有大气圈的底部、水圈的全部和岩石圈的上部。
各个圈层之间相互吸引、相互制约，形成人类赖以生存和发展的自然环境。
大气圈
生物圈
水圈
二、地球的外部圈层
外部圈层 概念 组成 其他
大气圈 包裹地球的气体层 主要成分是氮和氧 是地球生命生存的基础条件
水圈 地球表层水体构成的连续但不规则的圈层 海洋水、陆地水、大气水、生物水等 水圈里的陆地水与人类关系最密切
生物圈 地球表层生物及其生存环境的总称 生物及其生存环境 生物圈、大气圈、水圈和岩石圈相互渗透、相互影响
大气组成
干洁空气 氧气 人类和一切生物维持生命活动所必需的物质。
氮气 地球上生物体的基本成分。
二氧化碳 绿色植物进行光合作用的基本原料，并对地面起保温作用。
臭氧 能大量吸收太阳紫外线，保护地球上的生物免受过多紫外线的伤害。被誉为“地球生命的保护伞”。
水汽和杂质 成云致雨的必要条件。
大气水
陆地水
生物水
地球上水的存在形式
海洋水
陆地水体类型
空间分布
地表水
地下水
江河水
湖沼水
冰川
（浅层地下水）潜水
（深层地下水）承压水
循环周期
静态水
动态水
冰川
内陆湖泊
深层地下水
大气降水形成的地表水
浅层地下水
随堂练习
1.有关地震波的叙述正确的是？（ ） A .地震波是一种无线电波 B .纵波传到古登堡面时完全消失 C .纵波和横波传播速度在莫霍面都明显减少 D .从震源发生的地震波，纵波比横波先到达地面
2.莫霍界面是（ ） A.地壳和地幔的界线 B.地幔和地核的界线 C.岩石圈和地幔的界线D.上地幔和下地幔的界线
3.有关岩石圈的叙述，正确的是（ ） A.岩石圈属于地壳的一部分，是由岩石构成的 B.岩石圈属于上地幔的一部分 C.岩石圈与生物圈关系密切 D.岩石圈的上部是软流层
D
A
C
C
5.读地球四个圈层构成的示意图，分析A、B、C分别代表什么圈层？
大气圈
A
B
随堂练习
4.有关地球外部圈层的说法，正确的是（ ） A.大气圈是由大气组成的简单的系统 B.水圈是一个连续不规则的圈层 C.生物圈包括大气圈的全部、水圈的全部 D.地球的外部圈层之间关系密切，但和地球的内部圈层没有关系
B
地震波的传播速度与地球的内部圈层的划分 （1）地震波：E________，F________。 （2）不连续界面：A________，B________。 （3）圈层；D________，C________。 （4）地震波在经过B界面时传播速度有什么变化
6.读图回答下列问题。
横波
纵波
莫霍面
古登堡面
地壳
外核
纵波的传播速度突然下降，横波完全消失
练习题
1.某地地下30km处发生地震，这时地面上的人会感觉到（ ），附近的飞鸟和池塘里的游鱼会感觉到：（ ）
A.先上下颠簸，后左右摇晃
B.先左右摇晃，后上下颠簸
C.P波，上下颠簸
D.S波，左右摇晃
C
A
2、地壳是指地面以下的：（ ）
A、岩石圈以上的部分
B、古登堡界面以上的部分
C、软流层以上的部分
D、莫霍界面以上的部分
D
3、岩石圈是指：（ ）
A、地壳
B、上地幔和下地幔
C、地壳和地幔
D、地壳和上地幔顶部的合称
D
