第十七章 第4节 欧姆定律在串、并联电路中的应用2021-022学年人教版物理九年级全一册（含答案）

2021-2022学年人教版物理九年级综合提升
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题

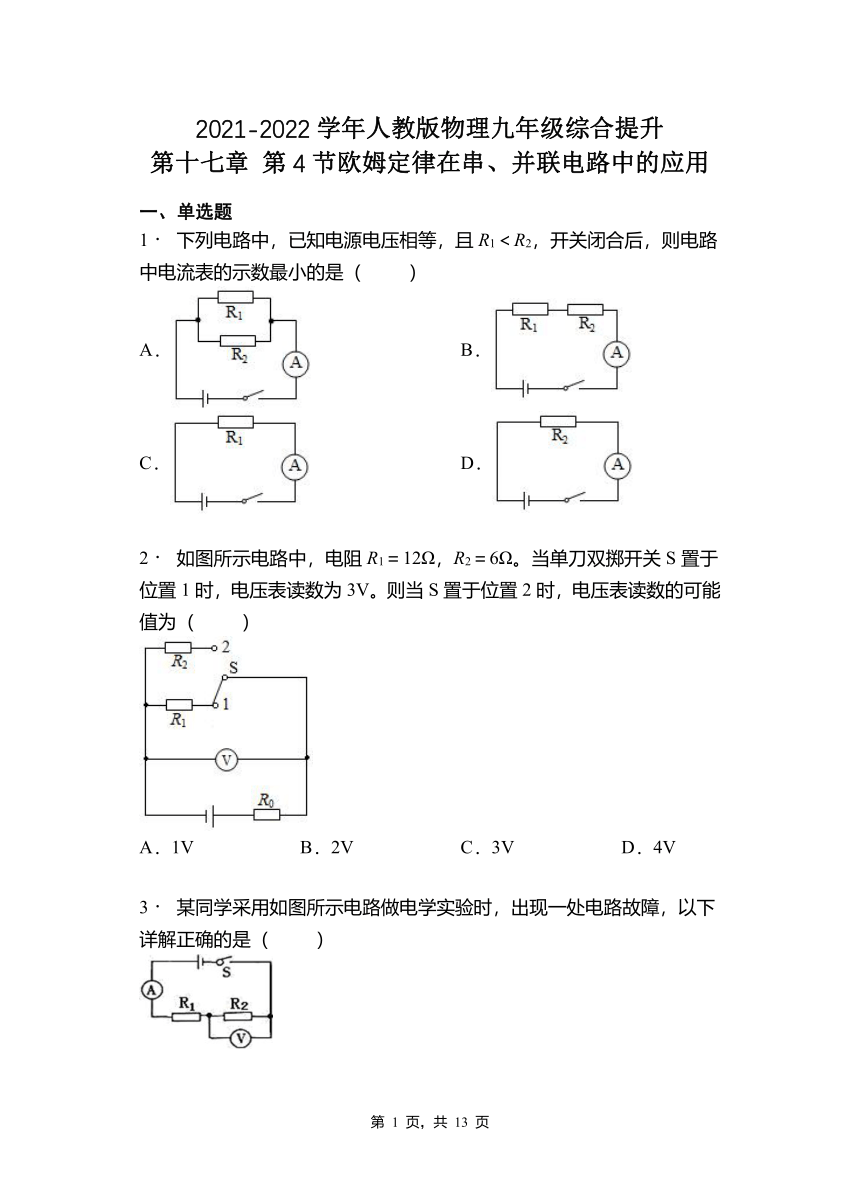

1． 下列电路中，已知电源电压相等，且R1＜R2，开关闭合后，则电路中电流表的示数最小的是（ ）
A． B．
C． D．
2． 如图所示电路中，电阻R1＝12Ω，R2＝6Ω。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（ ）
A．1V B．2V C．3V D．4V
3． 某同学采用如图所示电路做电学实验时，出现一处电路故障，以下详解正确的是（ ）
A．若电流表无示数，电压表有示数，则R1短路
B．若电流表无示数，电压表无示数，则R2断路
C．若电流表有示数，电压表有示数，则R1断路
D．若电流表有示数，电压表无示数，则R2短路

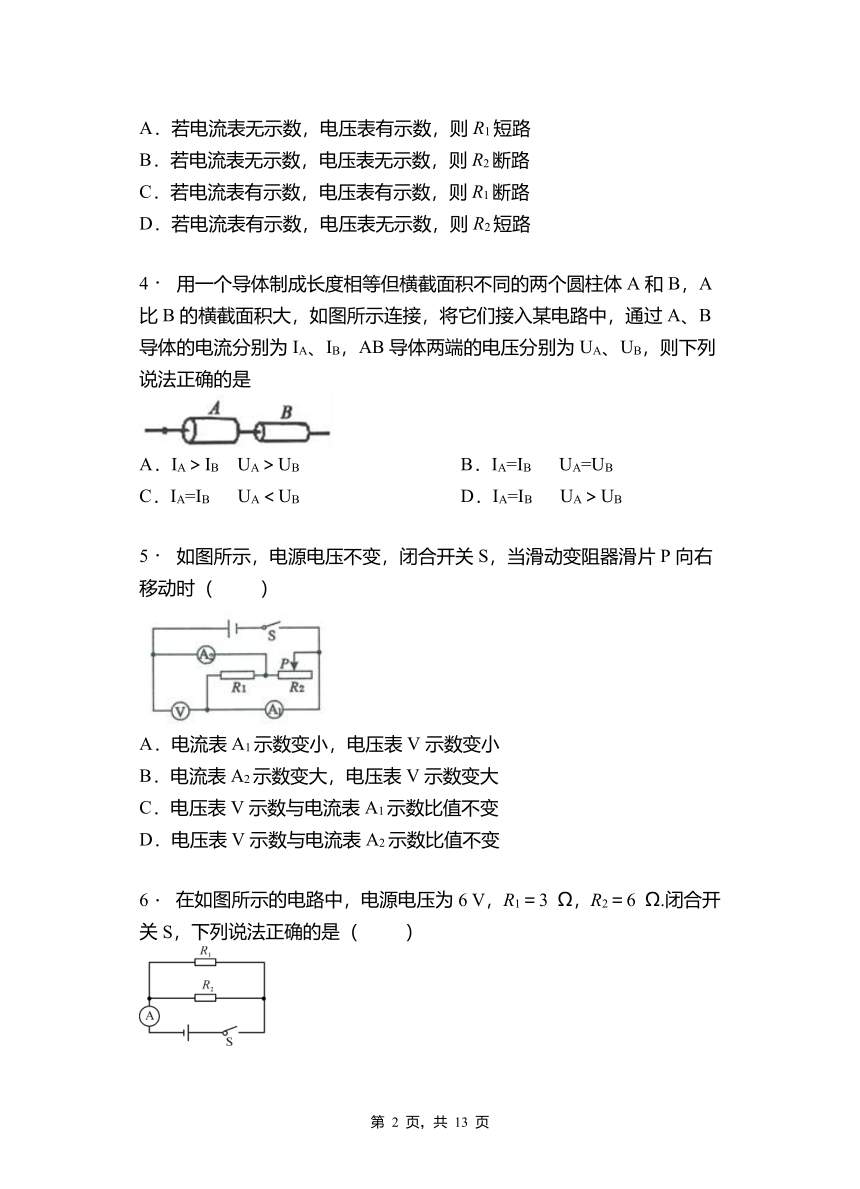

4． 用一个导体制成长度相等但横截面积不同的两个圆柱体A和B，A比B的横截面积大，如图所示连接，将它们接入某电路中，通过A、B导体的电流分别为IA、IB，AB导体两端的电压分别为UA、UB，则下列说法正确的是
A．IA＞IB UA＞UB B．IA=IB UA=UB
C．IA=IB UA＜UB D．IA=IB UA＞UB
5． 如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
6． 在如图所示的电路中，电源电压为6 V，R1＝3 Ω，R2＝6 Ω.闭合开关S，下列说法正确的是（ ）
A．通过R1的电流为1 A
B．R1两端的电压为2 V
C．干路中的电流为3 A
D．电路的总电阻为9 Ω

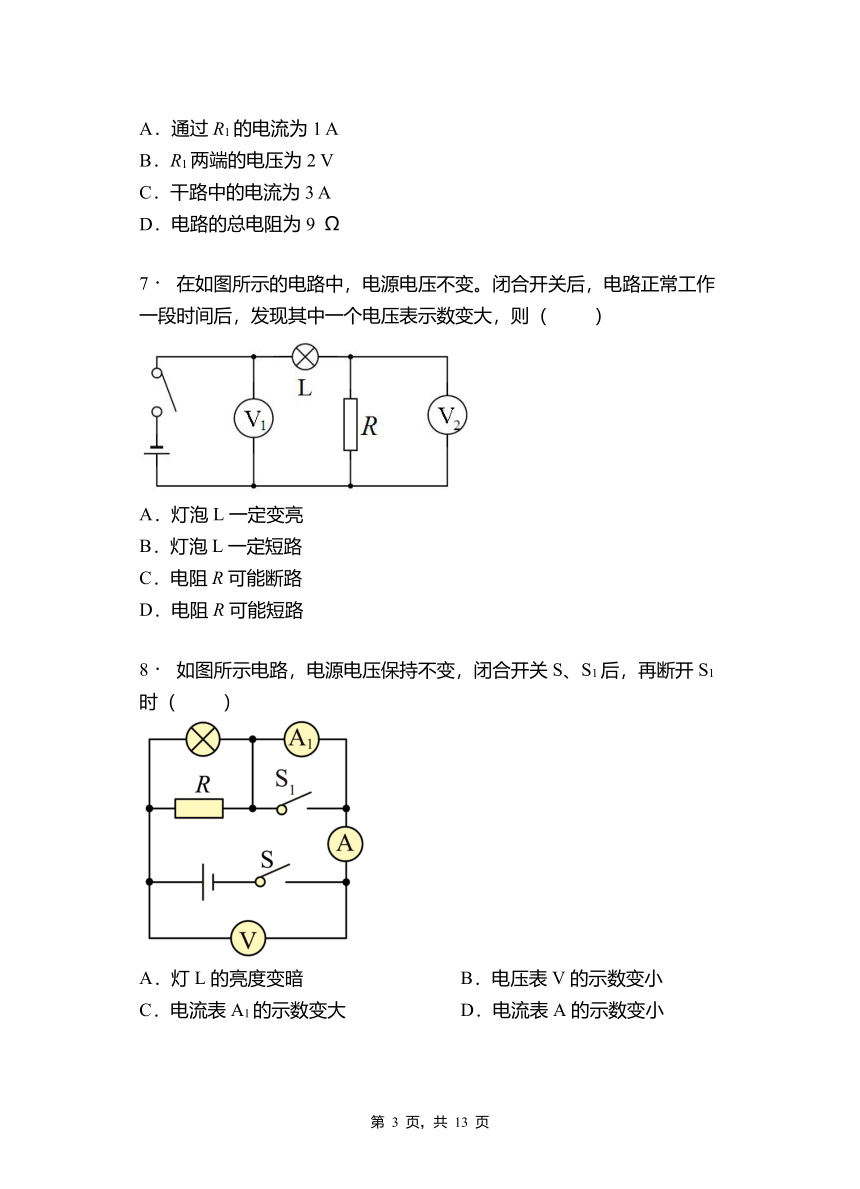

7． 在如图所示的电路中，电源电压不变。闭合开关后，电路正常工作一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯泡L一定变亮
B．灯泡L一定短路
C．电阻R可能断路
D．电阻R可能短路
8． 如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1时（ ）
A．灯L的亮度变暗 B．电压表V的示数变小
C．电流表A1的示数变大 D．电流表A的示数变小

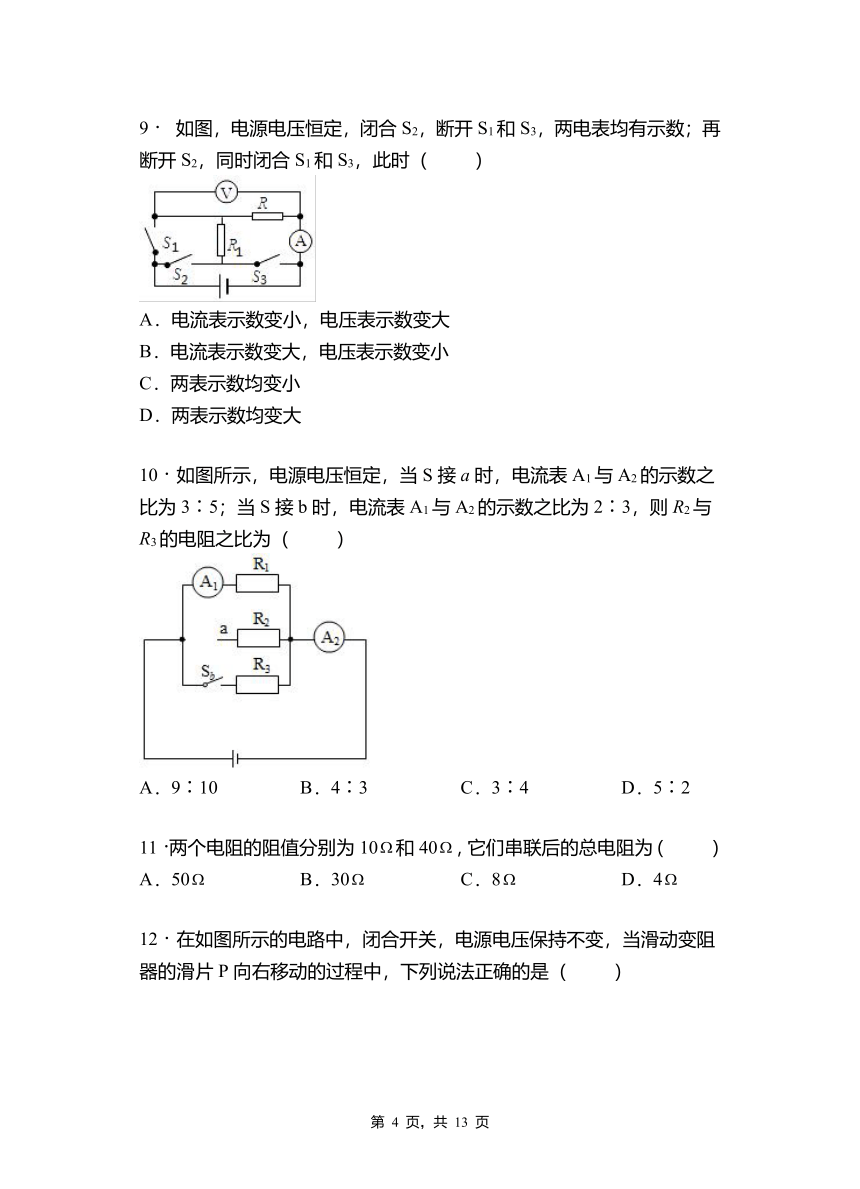

9． 如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．两表示数均变小
D．两表示数均变大
10．如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3∶5；当S接b时，电流表A1与A2的示数之比为2∶3，则R2与R3的电阻之比为（ ）
A．9∶10 B．4∶3 C．3∶4 D．5∶2
11．两个电阻的阻值分别为10和40，它们串联后的总电阻为（ ）
A．50 B．30 C．8 D．4
12．在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数不变，电压表的示数不变
D．电流表的示数变小，电压表的示数不变

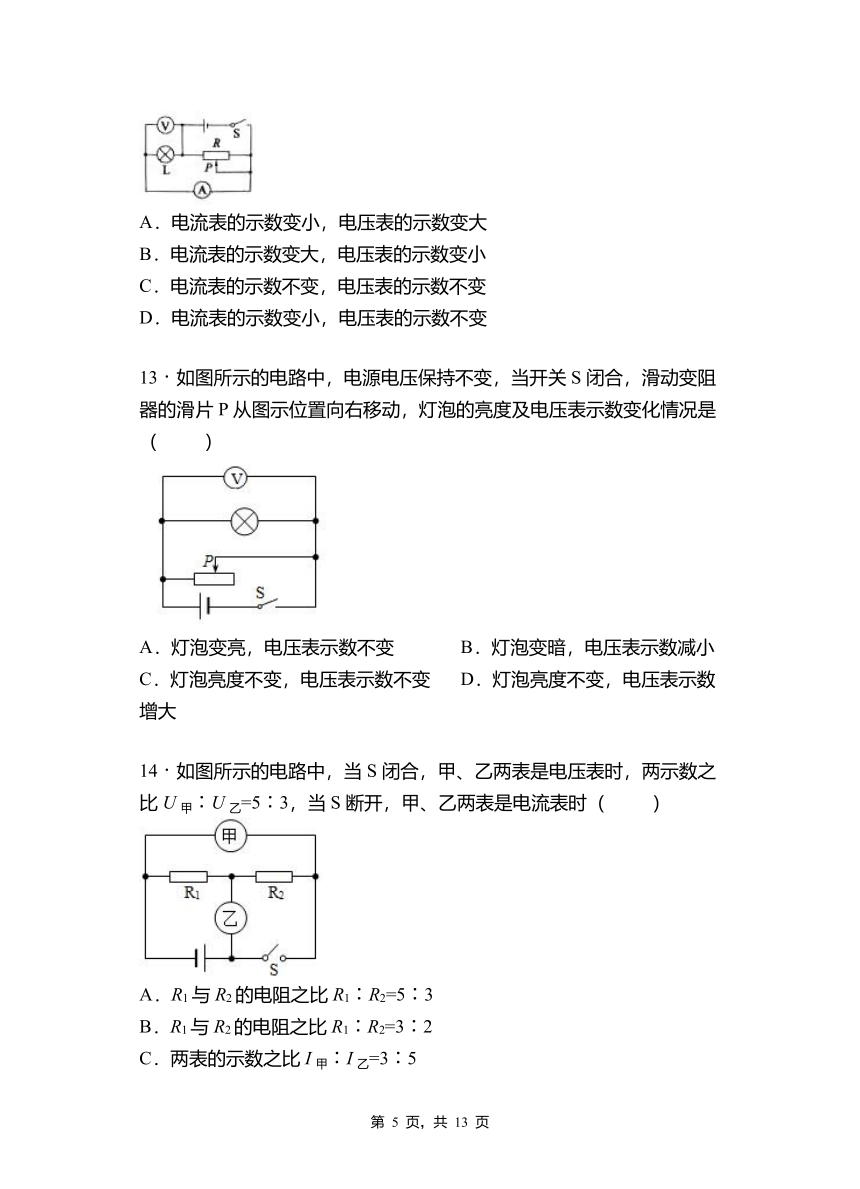

13．如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P从图示位置向右移动，灯泡的亮度及电压表示数变化情况是（ ）
A．灯泡变亮，电压表示数不变 B．灯泡变暗，电压表示数减小
C．灯泡亮度不变，电压表示数不变 D．灯泡亮度不变，电压表示数增大
14．如图所示的电路中，当S闭合，甲、乙两表是电压表时，两示数之比U甲∶U乙=5∶3，当S断开，甲、乙两表是电流表时（ ）
A．R1与R2的电阻之比R1∶R2=5∶3
B．R1与R2的电阻之比R1∶R2=3∶2
C．两表的示数之比I甲∶I乙=3∶5
D．两表的示数之比I甲∶I乙=2∶5
15．如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（ ）
A．滑片向左滑动，电流表示数增大，电压表示数减小
B．滑片向左滑动，电流表、电压表示数都增大
C．滑片向右滑动，电流表、电压表示数都增大
D．滑片向右滑动，电流表示数减小，电压表示数增大
二、填空题
16．如图是R1、R2两电阻的电压与电流关系图象，由图可知，电阻R1的阻值为_____Ω，若将两电阻并联后接在3V电源两端，干路电流为_____A．
17．如图所示电路，电源电压恒定为3 V，R2＝10 Ω，当S1闭合，S2、S3断开，电流表示数为0.6 A，R1阻值为 Ω；S2闭合，S1、S3断开，电压表示数为 V；S1、S3闭合，S2断开，电流表示数为 A.
18．如图所示，小明自制了一种测定风速的装置，探头和金属杆的滑动变阻器的滑片P相连，可上、下移动，当风吹过探头时，由于探头上、下表面空气流速不同，探头将滑动变阻器R2的滑片P向________移动；当风速增大时，电压表的示数将________（选填“变大”、“变小”或“不变”）．
19．如图所示的电路，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中（设灯泡工作时电阻不随温度变化），通过乙灯的电流逐渐________，甲灯逐渐变________．
20．一只小灯泡正常工作的电压为8 V，正常发光时通过它的电流为0.5 A，现将该小灯泡接在12 V的电源上，为使其正常发光，应_____联一个_____Ω的电阻。
21．在如图所示的电路中，将开关S闭合时，电流表示数_____，电压表示数_____（均选填“变大”、“变小”或“不变”）．
22．如图电路中，电源电压不变，变阻器最大阻值R2＝20 Ω，闭合开关S，在移动变阻器滑片P的过程中，电流表的最小示数为0.3 A，而电压表V1的最大示数与最小示数之比为5∶3，则电阻R1＝ Ω，电源电压为 V，电路中的最大电流为 A.
23．在图中，灯泡L1和灯泡L2是______联连接的．当电键K断开时，电压表的示数将________；电流表A1的示数将__________，电流表A2的示数将___________（选填“增大”、“不变”或“减小”）．
24．如图所示电路中，电键K由断开到闭合时，电流表A的示数将_____，电压表V的示数将_____．
25．如图所示，阻值为4 Ω的电阻R1与2 Ω的电阻R2并联，电流表的示数为3 A，则通过电阻R1与R2的电流之比为 ，通过电阻R1的电流为__A，电源电压为 V.
26．成绵乐高铁开通以来，极大地促进了沿线经济发展，为保障列车安全运行，列车上安装有烟雾报警装置。如图所示是列车上烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，电流表示数_____，电压表示数_____。（选填“增大”、“减小”或“不变”）
27．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是_____V，R1与R2的电阻之比为_____．
28．如图所示的电路，电源电压恒为9V，电压表量程为0～6V，滑动变阻器R的规格为30Ω 1A”，灯泡L标有“6V 3W“字样。闭合开关S，滑动变阻器的滑片P移动时，要求两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，在全部满足以上条件的情况下，电流表的量程应选_____最恰当（选填“0～0.6A”或“0﹣3A“），滑动变阻器接人电路中的最小阻值应为_____Ω；电路中电流的最小值应为_____A。
29．变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
电流表A 示数________; 电压表V1示数________; 电压表V2示数________．
30．如图为某种灯泡的电流I与电压U的关系图象．若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为 A；若把一只这种灯泡与一电阻并联接在电压为6 V的电源上，总电流为1.5 A，则该电阻的阻值为 Ω.
一个电压恒定的电源，在其两端只接一只电阻值为12 Ω的电阻R1，电流是0.5 A．如果在电阻R1两端并联一个电阻值为8 Ω的电阻R2，并联电路的总电阻为 Ω，若将R2改为与R1串联在原电路中，电路中电流为
A.
三、计算题
31．如图所示，电源电压为4V，电阻R1=10Ω，闭合开关S，当滑动变阻器的滑片P移至中点时，电流表A的示数如图（b）所示。求：
（1）电流表A1的示数；
（2）滑动变阻器的最大阻值。
32．如图所示，电源电压恒定，R1的阻值为20Ω，R2的阻值为10Ω。当S闭合，S1、S2断开时，电流表的示数为0.5A。求：
（1）电源电压；
（2）当S、S1、S2都闭合时，电流表的示数变化了0.4A。则R3的阻值是多大？
2021-2022学年人教版物理九年级第十七章 第4节 欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B D C C C C C D C
题号 11 12 13 14 15
答案 A C C D B
二、填空题
16．10 0.9
17．5 2 0.6
18．上 变大
19．变小 变亮
20．串 8
21．变大 变大
22．30 15 0.5
23．并联 变小不变变小
24．变大 变大
25．1:2 1 4
26． 减小 增大
27．6 4:1
28． 0～0.6A 6 0.25
29．变小 变小 变大
30．0.2 6
三、计算题
31．（1）0.5A；（2）3.8Ω或80Ω
32．（1）15V；（2）100Ω
