第四节 地形图的判读

(共38张PPT)

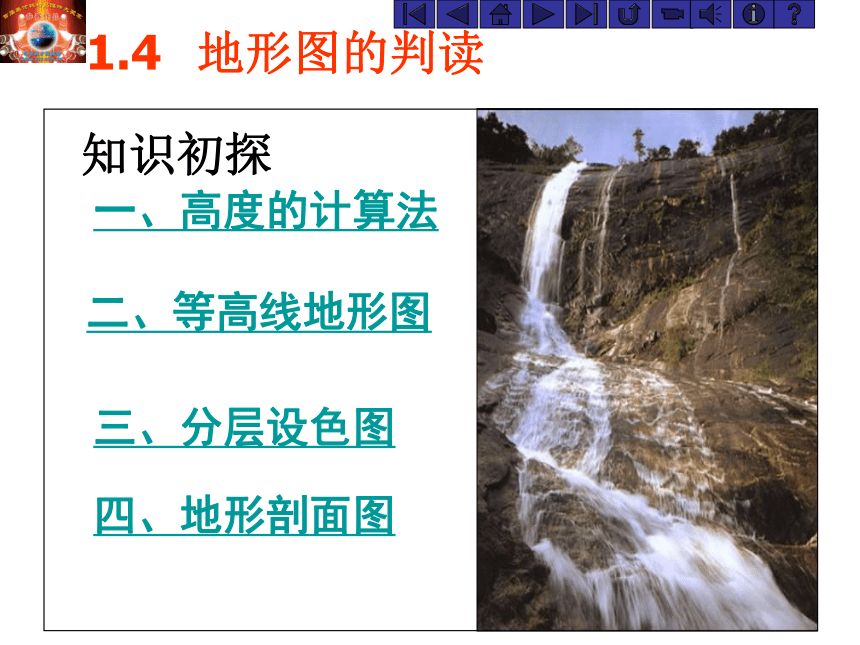

知识初探
一、高度的计算法
二、等高线地形图
1.4 地形图的判读
三、分层设色图
四、地形剖面图

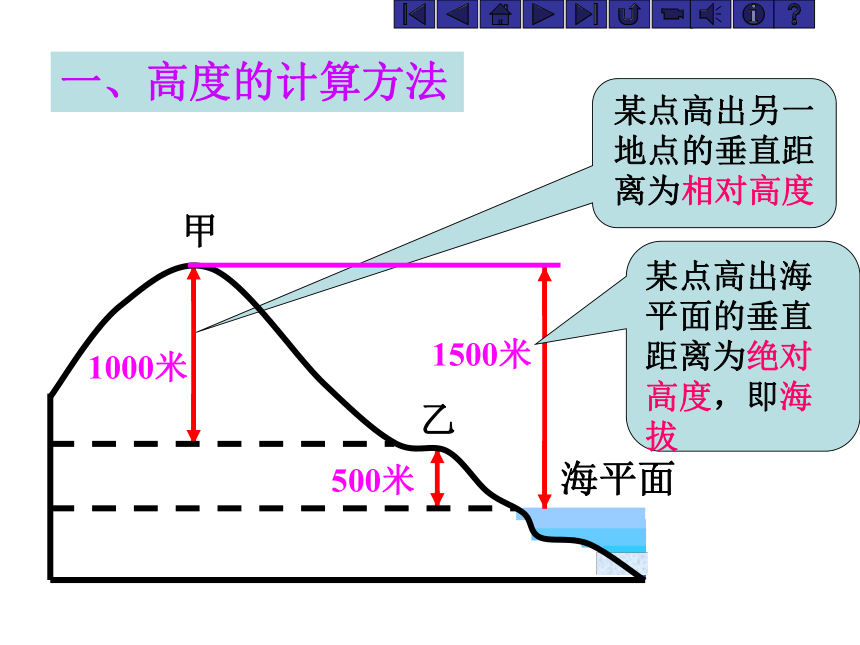

某点高出另一地点的垂直距离为相对高度
甲
乙
海平面
1000米
500米
1500米
某点高出海平面的垂直距离为绝对高度，即海拔
一、高度的计算方法

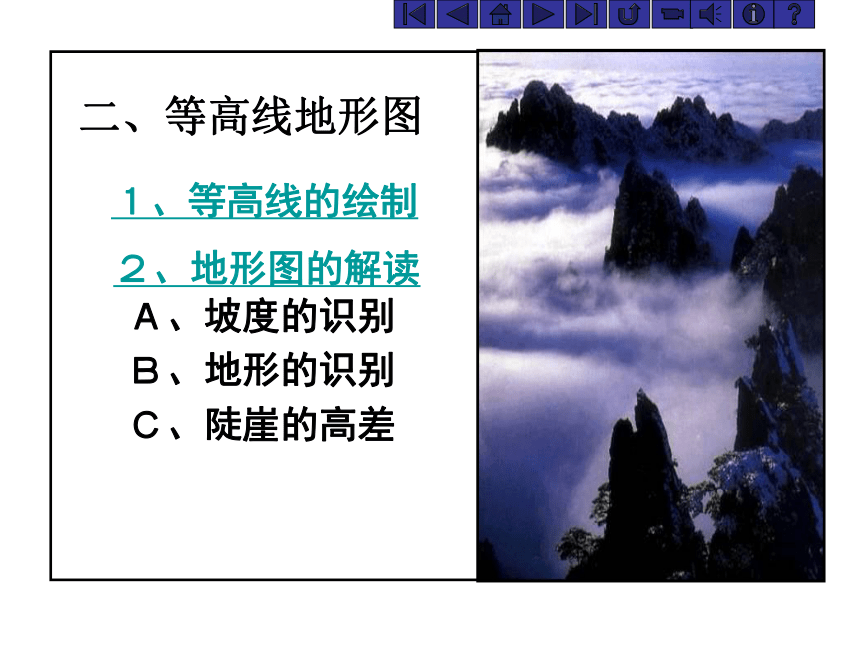

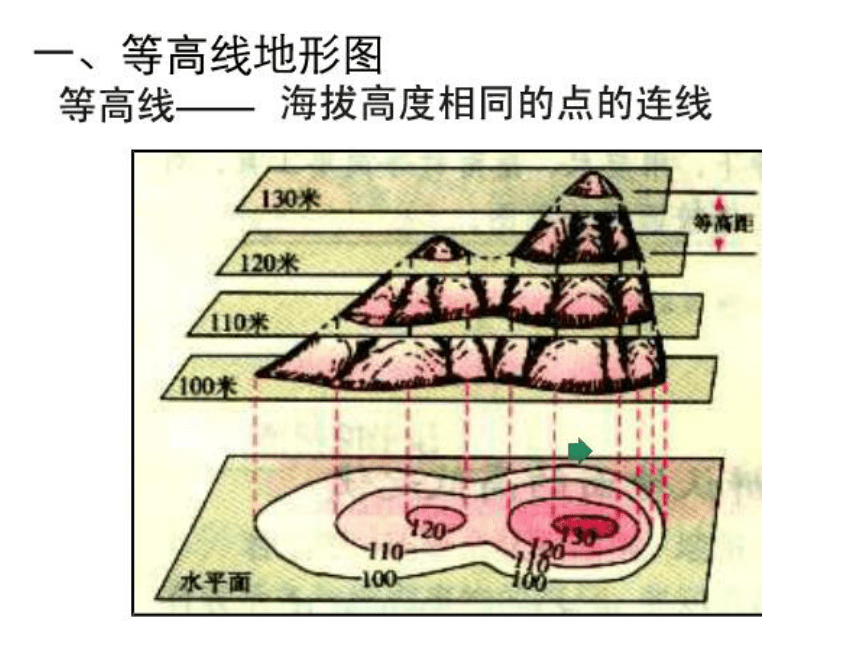

二、等高线地形图
１、等高线的绘制
２、地形图的解读
Ａ、坡度的识别
Ｃ、陡崖的高差
Ｂ、地形的识别

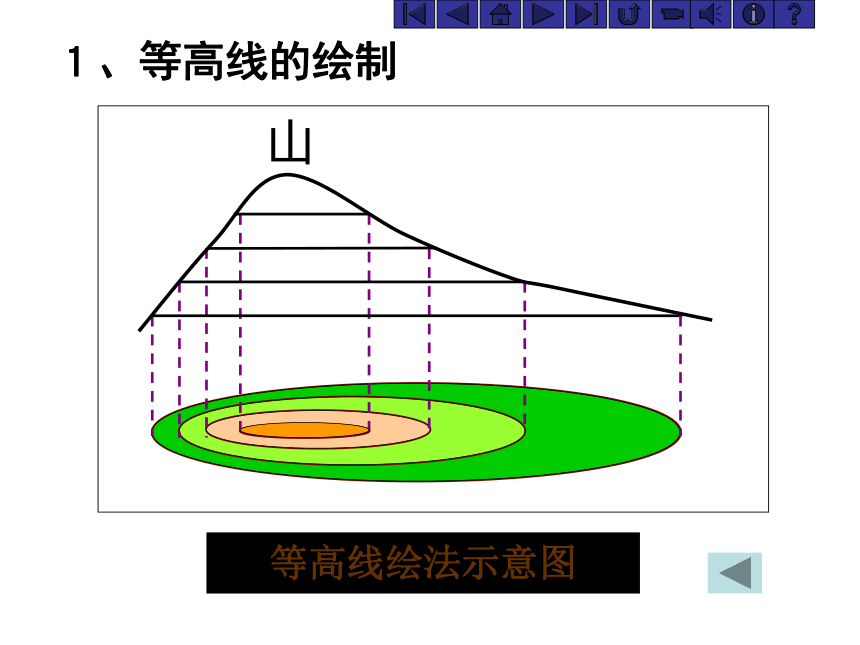

等高线绘法示意图
山
１、等高线的绘制
100
100
100
100
100
100
100
100
200
200
200
200
200
200
150
150
150
150
150
150
150
150
100
100
100

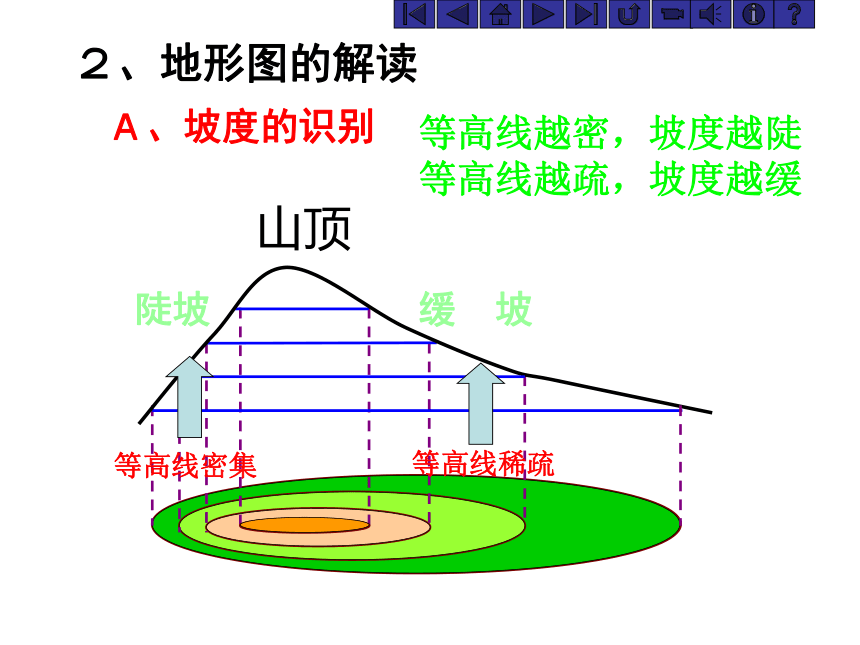

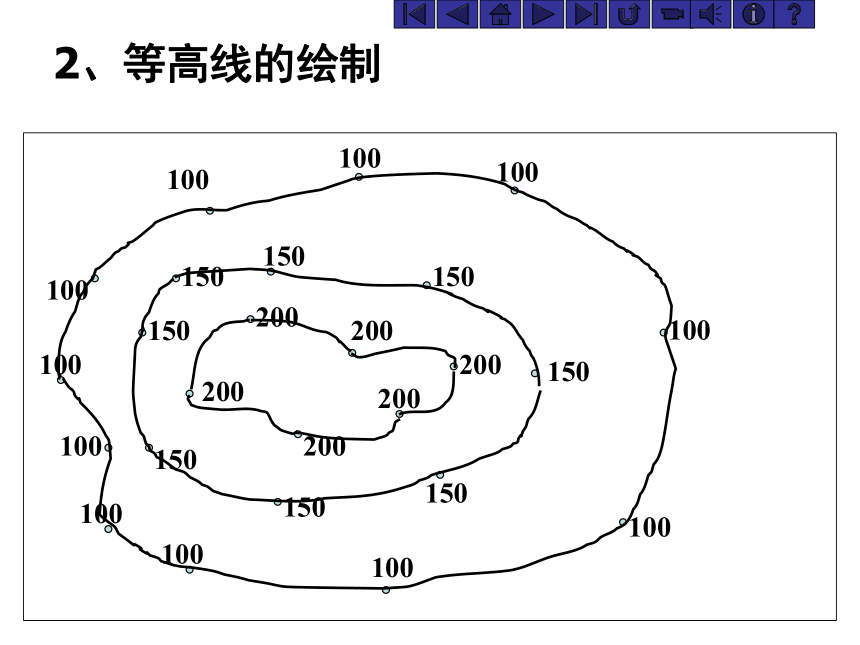

2、等高线的绘制
山顶
等高线稀疏
缓　坡　　
等高线密集
陡坡

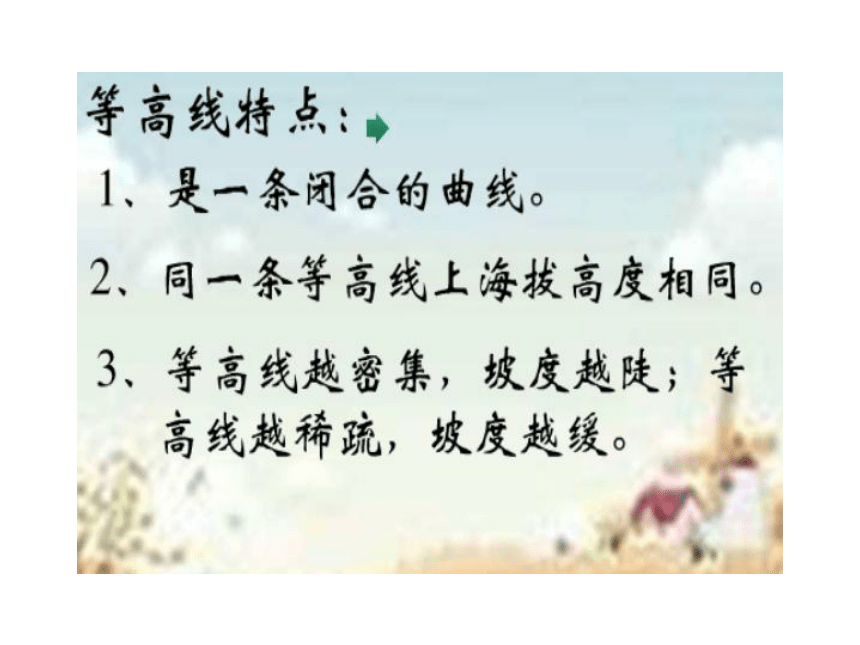

等高线越密，坡度越陡等高线越疏，坡度越缓
Ａ、坡度的识别
２、地形图的解读
50
A
B
Ｆ
Ｅ
Ｃ
Ｄ
200
150
250
100
250
300
Ｇ

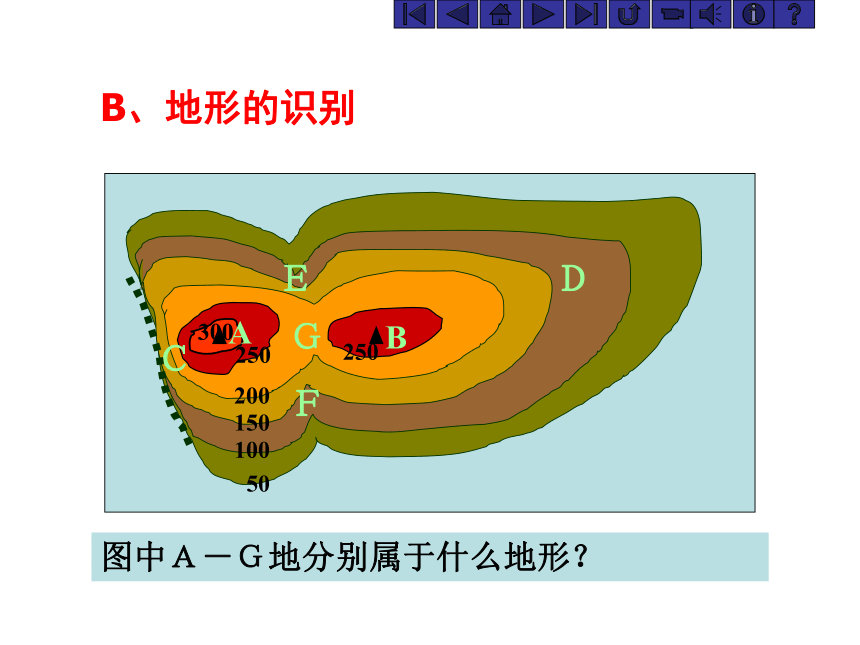

图中Ａ－Ｇ地分别属于什么地形？
B、地形的识别
50
A
B
Ｃ
Ｄ
200
150
250
100
250
300

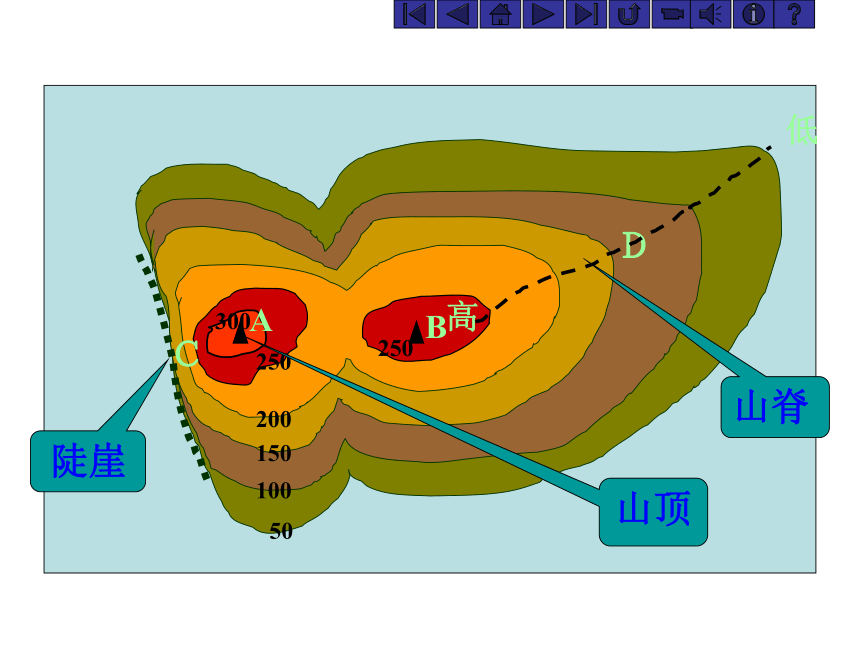

山顶
陡崖
高
低
山脊
50
A
B
Ｆ
Ｅ
Ｃ
Ｄ
200
150
250
100
250
300
高
低
低

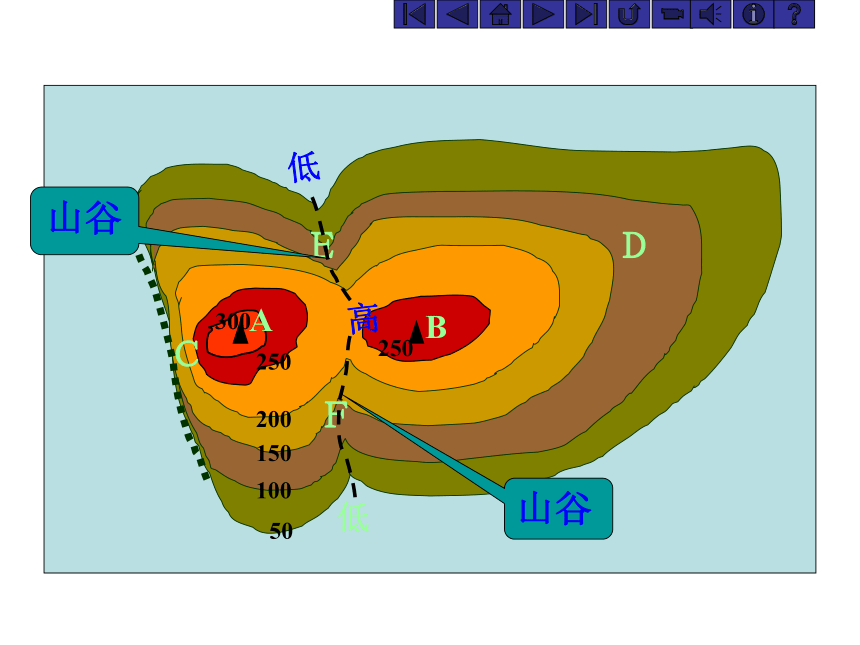

山谷
山谷
50
A
B
Ｆ
Ｅ
Ｃ
Ｄ
200
150
250
100
250
300
Ｇ
鞍部
山顶
鞍部
山脊
陡坡
生活中的地形: 说出地形名称
山谷
缓坡
动手体验P28，
图1.43
-200m
-100m
0m
100m
200m
300m
300m
200m
100m
0m
-100m
-200m
等高线
等深线
-300m
-300m
大显身手
步骤1：定剖线
地形剖面图的绘制方法
三定二画
步骤2：定比例　　
步骤3：定基点
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
步骤４：画垂线
步骤5：画曲线
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Ｎ
a
b
c
d
500
300
400
600
100
200
1、图中四条河流中，水速最慢的是　 （　）　
a
河流中分布有瀑布的是 （　）
c
能力展示
　　　　　　　　　　　　　　　　　从等高线的
　　　数值来看，四周高，中间低
2、图中Ａ为　　　地形区，理由是
　　　　　　　　　　　　　　　　。
盆地
Ｎ
500
300
400
600
100
200
A
Ｎ
500
300
400
600
100
200
１
3、当地政府准备在此修一座水库，则坝址应选（ ） A、1-2 B、1-3 C、2-3 D、2-4
２
３
４
Ｃ
提示：水库大坝一般选在河谷、山谷的狭窄地区。
Ｎ
甲
乙
4、计划修建一条甲村到乙村的公路应选择蓝色方案，还是绿色方案，为什么？
提示：公路、铁路线建设一般沿等高线走，
　　　　　１、减少施工难度；
２、减少修路的工程量；
３、道路平坦,利于车辆行驶
４、不易造成水土流失
